Schneider

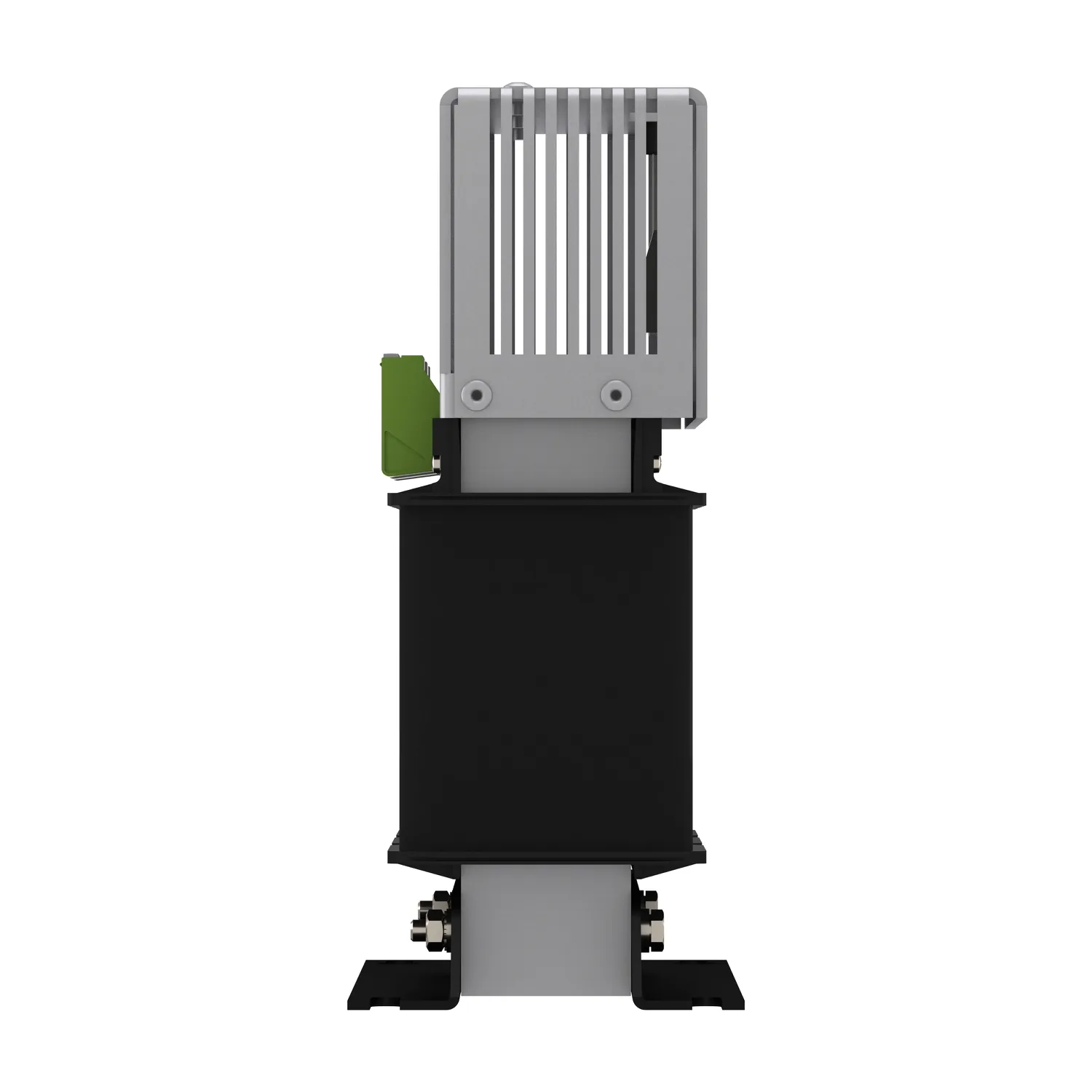

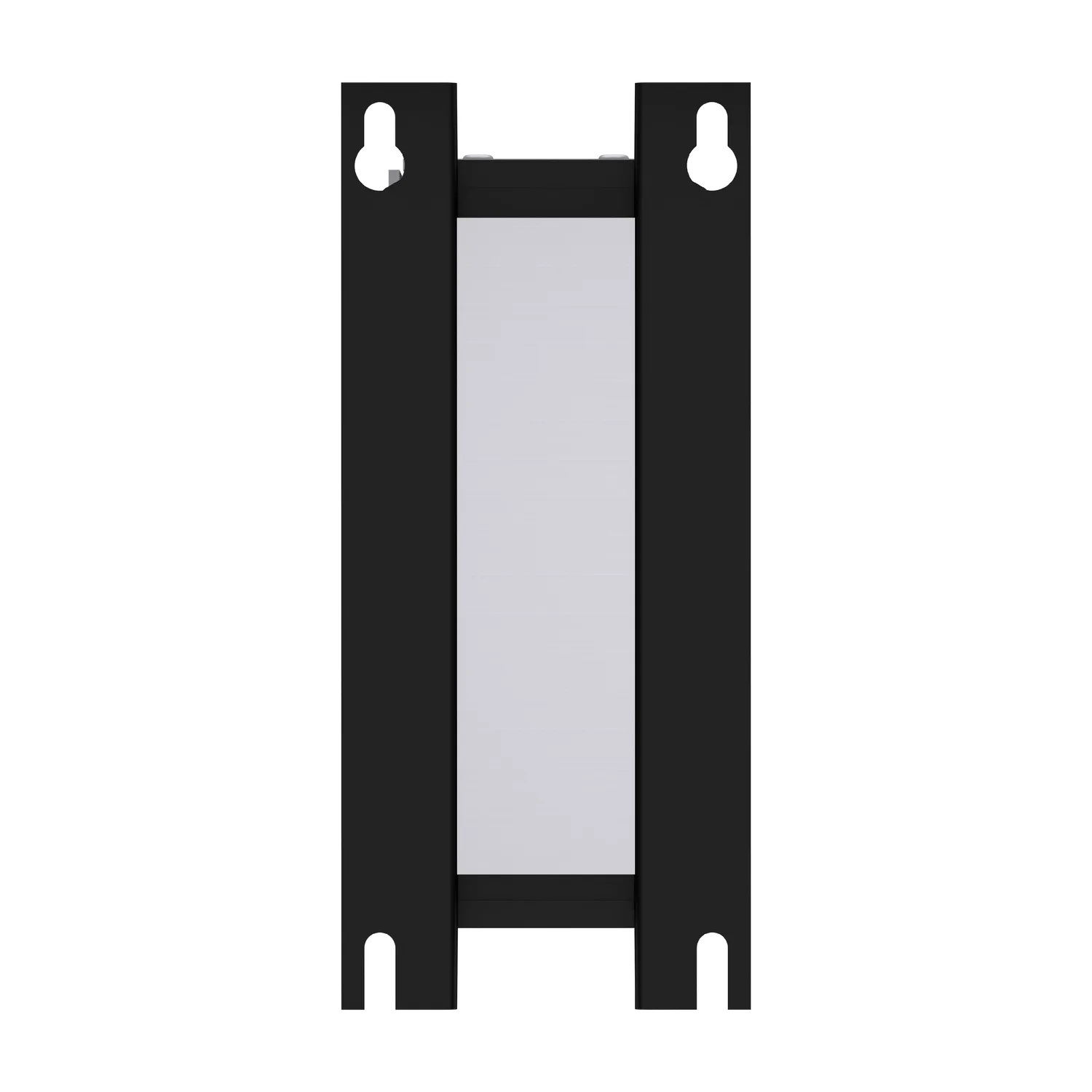

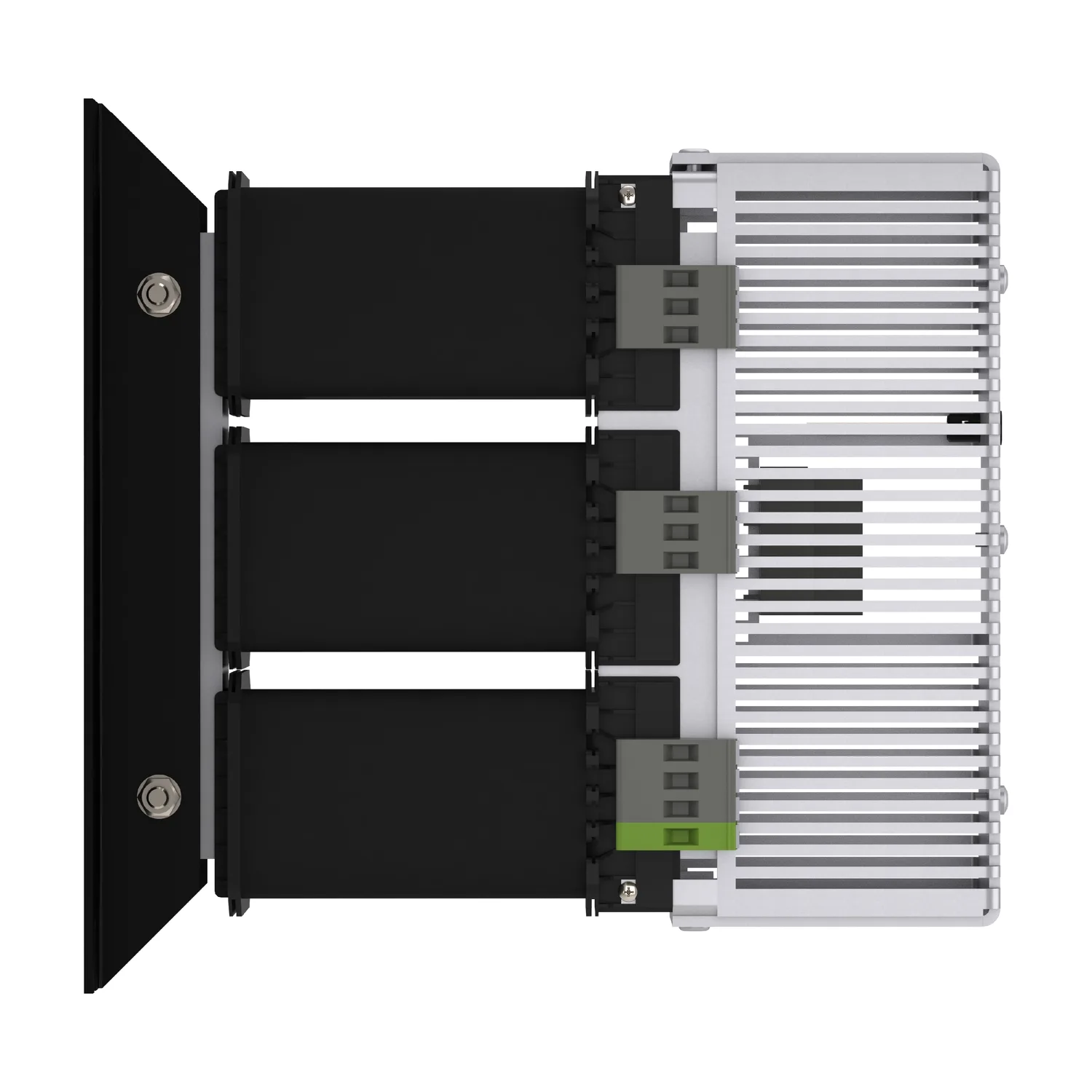

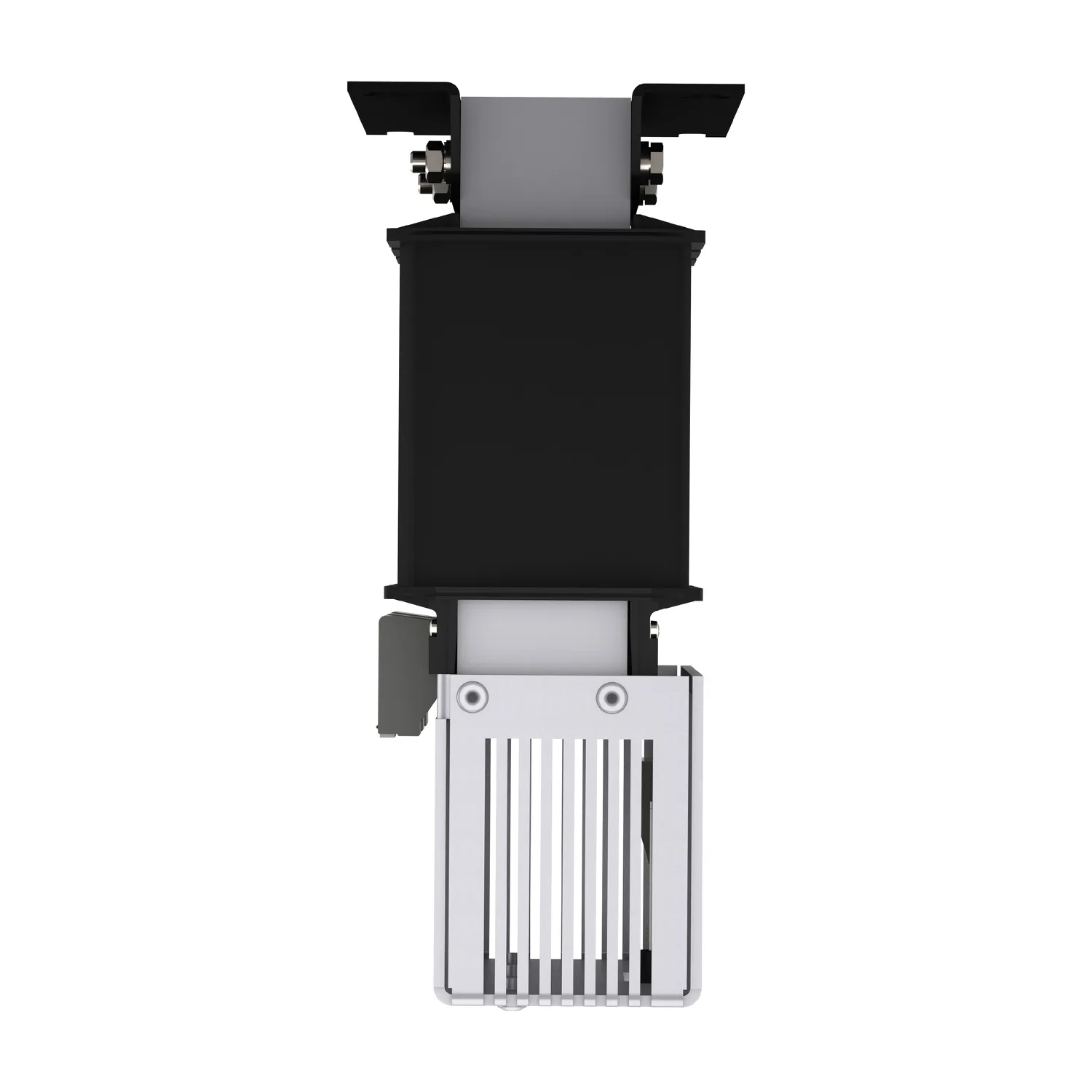

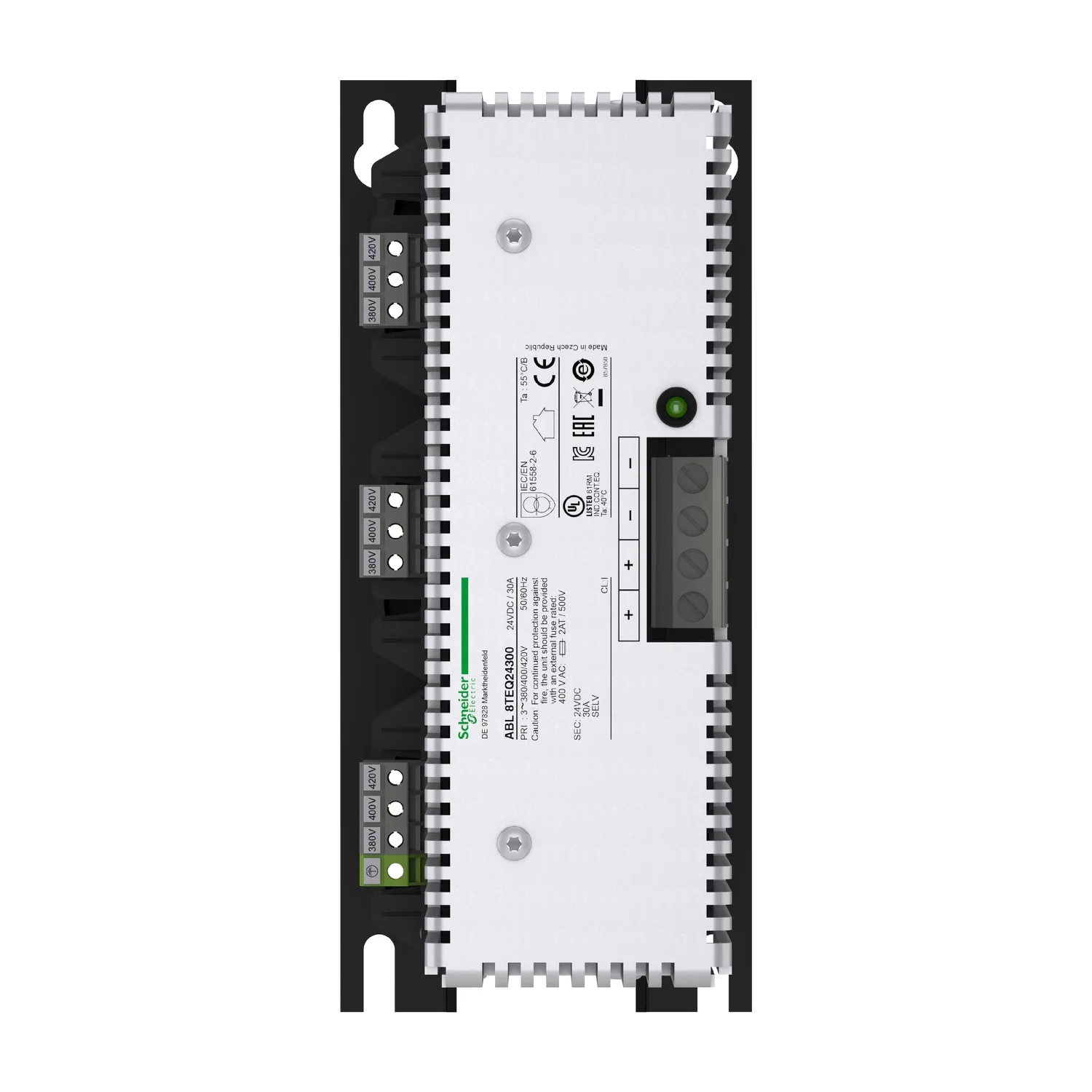

Phaseo - alimentation filtrée et rectifiée - triphasé - 400Vca - 24V - 30A
Pas en vente
Schneider ABL8TEQ24300, Phaseo - alimentation filtrée et rectifiée - triphasé - 400Vca - 24V - 30A. Catégorie : Phaseo ABL8. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :ABL8TEQ24300
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produits
- Phaseo Rectified
- Type De Produit Ou De Composant
- Alimentation
- Type D'alimentation
- Redressée et filtrée
- Puissance Nominale En W
- 720 W
Description du produit
Alimentation redressée et filtrée - Triphasée - 400 V AC - 24 V - 30 A
Caractéristiques techniques
| Gamme De Produits | Phaseo Rectified |
|---|---|
| Type De Produit Ou De Composant | Alimentation |
| Type D'alimentation | Redressée et filtrée |
| Puissance Nominale En W | 720 W |
| Tension D'entrée | 400 V AC triphasé, bornes : L1, L2, L3 |
| Tension De Sortie | 24 V DC |
| Courant De Sortie De L'alimentation | 30 A |
| Position De Fonctionnement | Horizontal à -40 °C, Vertical à 55 °C |
| Limites De La Tension D'entrée | 360...440 V |
| Limites De Fréquence Du Réseau | 47...63 Hz |
| Tolérance De Tension D'entrée | +/- 20 V |
| Courant D'appel | 20 A à 400 V |
| Cos Phi | 0.835 à 400 V |
| Rendement | 77 % |
| Dissipation De Puissance En W | 165 W |
| Temps De Maintien | 7 ms |
| Type De Protection De Sortie | Contre les surcharges et courts-circuits, technologie de protection : fusible externe, 40 A, Contre les surtensions, technologie de protection : limiteur de crête 2 J, Contre les surtensions, technologie de protection : limiteur de crête 2 J |
| Connexions - Bornes | Connexion de terre d'entrée pour bornes à vis, capacité de raccordement : 1 x 2,5...1 x 4 mm² AWG 14...AWG 11, Connexion de terre d'entrée pour bornes à vis, capacité de raccordement : 1 x 2,5...1 x 4 mm² AWG 14...AWG 11, Connexion d'entrée pour bornes à vis, capacité de raccordement : 9 x 2,5...9 x 4 mm² AWG 14...AWG 11, Connexion de sortie pour bornes à vis, capacité de raccordement : |
| Marquage | CE |
| Mode De Fixation | Par 4 vis |
| Coupleur De Sortie | Parallèle, Série |
| Altitude De Fonctionnement | 3000 m |
| Nom Du Test | Émissions conduites/rayonnées norme de conformité EN 55011 classe B, Décharges électrostatiques norme de conformité EN/IEC 61000-4-2, Émissions norme de conformité EN 50081-1, Émissions norme de conformité EN 61000-6-3, Transitoires rapides norme de conformité IEC 61000-4-4, Creux et coupures norme de conformité EN/IEC 61000-4-5 |
| LED D'état | 1 LED verte pour la tension de sortie |
| Profondeur | 108 mm |
| Hauteur | 252 mm |
| Largeur | 240 mm |
| Poids Du Produit | 13 kg |
| Certifications Du Produit | CULus |
| Caractéristique Environnementale | CEM norme de conformité IEC 62041, Sécurité norme de conformité EN/IEC 61558-2-6, Sécurité norme de conformité UL 508, Sécurité norme de conformité UL 60950-1, CEM norme de conformité EN/IEC 61000-3-2 |
| Degré De Protection IP | IP20 norme de conformité EN/IEC 60529 |
| Température Ambiante De Fonctionnement | -20...55 °C |
| Température Ambiante De Stockage | -40...80 °C |
| Humidité Relative | 0...95 % sans condensation ni chute d'eau |
| Classe De Protection Contre Les Chocs Électriques | Classe I norme de conformité VDE 0106-1 |
| Rigidité Diélectrique | 2000 V entre l'entrée et la terre, 4600 V entre l'entrée et la sortie, 500 V entre la sortie et la terre |
