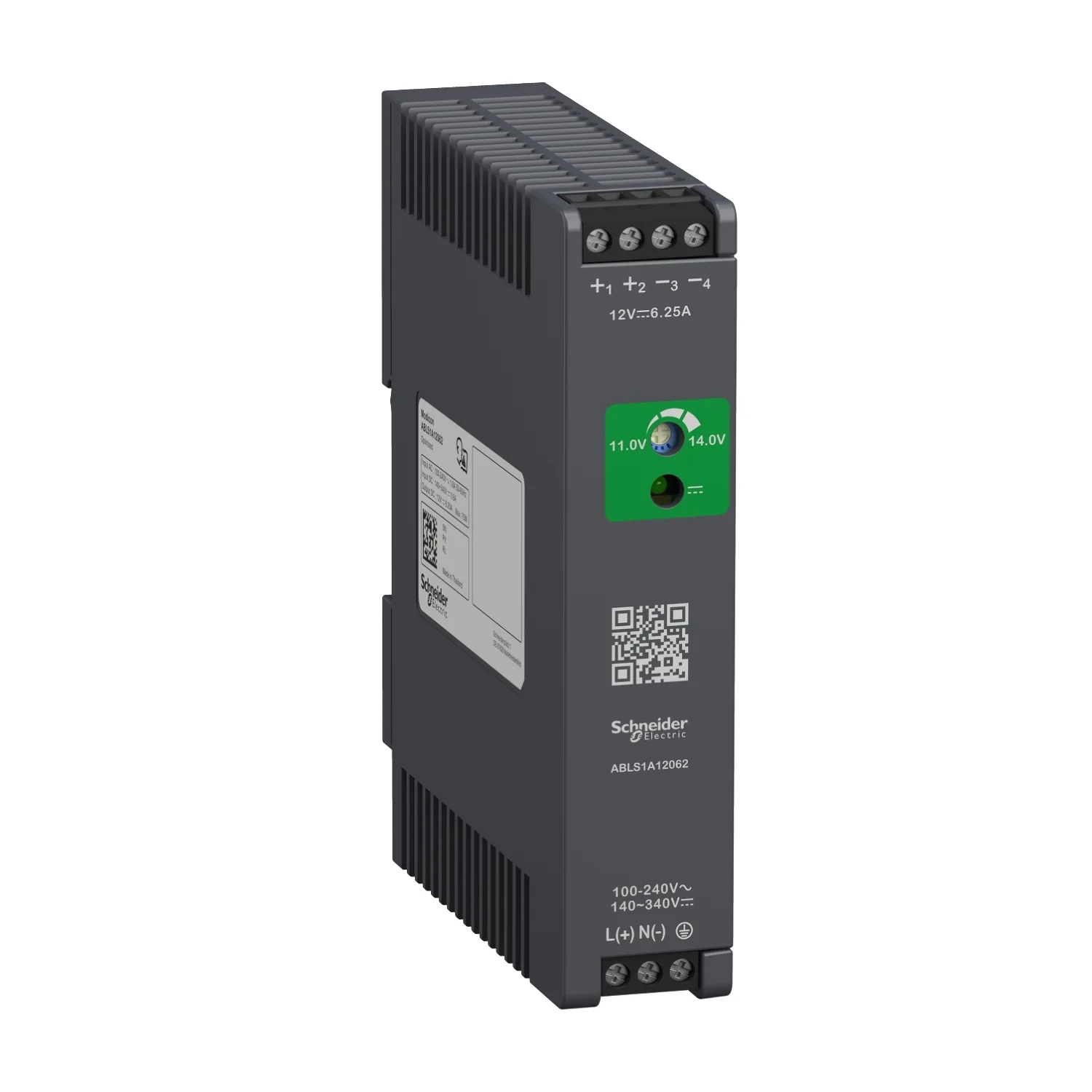

Modicon ABL - alimentation à découpage - 6,2A - 100à240Vca mono/biphasé - 12Vcc
Schneider ABLS1A12062, Modicon ABL - alimentation à découpage - 6,2A - 100à240Vca mono/biphasé - 12Vcc. Catégorie : Power supplies for industrial use, rail mounting. Demandez un devis pour le prix et le délai.
- Référence :ABLS1A12062
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :204.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Alimentation Modicon
- Type De Produit Ou Équipement
- Alimentation
- Type D'alimentation
- Mode commutation régulée
- Variante Optionnelle
- Optimisé
Description du produit
Ce produit fait partie de la gamme Modicon ABL, une offre d'alimentations à usage industriel. Il s'agit d'une alimentation à découpage régulée. Il dispose d'une entrée nominale de 100V à 240V AC et 140V à 340V DC, un courant de sortie nominal de 6,25A à 12V DC et une puissance de sortie nominale de 75W. Il fournit des circuits de contrôle dans les applications industrielles. Cette alimentation dispose d'une protection contre les surcharges et les courts-circuits. Il fonctionne de -25°C à +70 °C, et de 0 à 2 000 mètres ou 5 000 mètres avec déclassement. Elle est à usage industriel. Il est conforme aux certifications CE, CB Scheme, cULus Listed, cURus Recognized, RCM, EAC, UKCA, KC, aux normes IEC/EN 62368-1, IEC/EN 61010-1/2, UL/CSA61010-1/2. La gamme Acti9 iC60 de disjoncteurs miniatures est recommandée pour sa protection. Le type de protection est 10A, courbe C ou 13A, courbe B. Il dispose à l'avant d'une LED indiquant la présence d'une tension de sortie DC, et d'un QR code pour accéder à la dernière documentation technique. Il s'installe sur rail DIN 35mm. Il donne de l’énergie à vos systèmes automatisés. Il est conçu avec une extrême compacité pour des machines et des applications simples.
Caractéristiques techniques
Principales9
| Gamme De Produit | Alimentation Modicon |
|---|---|
| Type De Produit Ou Équipement | Alimentation |
| Type D'alimentation | Mode commutation régulée |
| Variante Optionnelle | Optimisé |
| Matière Du Coffret | Plastique |
| Tension D'entrée Nominale | 100...240 V CA monophasé; 100...240 V CA phase-phase; 140...340 V CC |
| Puissance Nominale En W | 75 W |
| Tension De Sortie | 12 V CC |
| Courant De Sortie Module D'alimentation | 6,25 A |
Complémentaires30
| Limites De La Tension D'entrée | 85...264 V CA sans déclassement de température; 120...375 V CC sans déclassement de température |
|---|---|
| Fréquence Nominale Du Réseau | 50…60 Hz |
| Système Réseau Compatible | TN; TT; IT |
| Courant De Fuite Maximum | 1 mA 240 V CA |
| Type De Protectionen Entrée | Fusible intégré (non interchangeable) 5 A; Protection externe (recommandée) 20 A Curve C; Protection externe (recommandée) 13 A Curve B; Protection externe (recommandée) 10 A Curve C |
| Courant À L'appel | 40,0 A à 115 V; 80,0 A à 230 V |
| Facteur De Puissance | 0,55 at 115 V CA; 0,45 at 230 V CA |
| Rendement | 87 % à 230 V CA |
| Réglage Tension De Sortie | 11...14 V |
| Puissance Dissipée En W | 16 W |
| Consommation Électrique | < 1,8 A 115 V CA; < 1 A 230 V CA; < 0,8 A 140 V CC |
| Temps De Mise En Marche | < 1,2 s |
| Temps De Maintien | > 20 ms 115 V CA; > 40 ms 230 V CA |
| Démarrage Avec Charges Capacitives | 5000 µF |
| Ondulation Résiduelle | < 120 mV |
| Temps Moyen Entre Deux Défaillances (MTBF) | 700000 H at 25 °C, pleine charge conforming to SR 332 |
| Type De Protection En Sortie | Contre la surcharge et les courts-circuits, protection technology: remise à zéro automatique; Contre la surchauffe, protection technology: réinitialisation manuelle; Contre la surtension, protection technology: réinitialisation manuelle |
| Mode De Raccordement | Connexion à vis : 0,5...2,5 mm², (AWG 20...AWG 14) pour sortie; Connexion à vis : 0,75...2,5 mm², (AWG 18...AWG 14) pour entrée |
| Régulation De Charge Et De Ligne | < 0,5 % network charge 0 à 100% at 25 °C; < 1 % network plage de tension en ligne at 25 °C |
| Etat LED | 1 DEL (vert) tension de sortie |
| Profondeur | 102 mm |
| Hauteur | 123,6 mm |
| Largeur | 27 mm |
| Poids Net | 0,22 kg |
| Couplage De Sortie | Parallèle; Série |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; DIN double profil rail |
| Alimentation | SELV se conformer à CEI 60950-1; SELV se conformer à CEI 60204-1; SELV se conformer à CEI 60364-4-41 |
| Tenue Diélectrique | 3000 V CA avec entrée vers sortie |
| Durée De Vie | 10 année(s) |
| Catégorie De Surtension | II |
Environnement11
| Normes | CEI 62368-1; EN/IEC 61010-1; EN 61010-2-201; EN/CEI 61204-3; CEI 61000-6-1; CEI 61000-6-2; CEI 61000-6-3; CEI 61000-6-4; CEI 61000-3-2; EN 61000-3-3; UL 62368-1; UL 61010-1; UL 61010-2-201; CSA C22.2 No 62368-1; CSA C22.2 No 61010-1; CSA C22.2 No 61010-2-201 |
|---|---|
| Certifications Du Produit | CE; Répertorié cUL; Reconnu cUL; RCM; CB Scheme; EAC; KC; NEC: classe 2 |
| Altitude De Fonctionnement | < 5000 m surtension catégorie III |
| Tenue Aux Chocs Mécaniques | 150 m/s² pour 11 ms |
| Degré De Protection IP | IP20 |
| Température De L'air Ambiant En Fonctionnement | -20…-10 °C avec réduction de courant de 1 % par °C position de montage A < 2000 m; -10…40 °C sans déclassement position de montage A 115 V CA < 2000 m; -10…50 °C sans déclassement position de montage A 230 V CA < 2000 m; 40…70 °C avec réduction de courant de 1,67 % par °C position de montage A 115 V CA < 2000 m; 50…70 °C avec réduction de courant de 2,5 % par °C position de montage A 230 V CA < 20 |
| Classe De Protection Contre Les Chocs Électriques | Classe I |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 3 mm (f= 2…9 Hz) se conformer à CEI 60068-2-6; 10 m/s² (f= 9…200 Hz) se conformer à CEI 60068-2-6 |
| Immunité Électromagnétique | Immunité aux décharges électrostatiques - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-2; Immunité aux décharges électrostatiques - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 61000-4-2; Immunité aux perturbations RF transmises par conduction - niveau de test : 15 V/m (80 MHz...2 GHz) se conformer à CEI 61000-4-3; Immunité aux perturbations RF transmi |
| Emission Électromagnétique | Émissions conduites se conformer à CEI 61000-6-3; Émissions rayonnées se conformer à CEI 61000-6-4 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 4,000 cm |
| Largeur De L'emballage 1 | 14,500 cm |
| Longueur De L'emballage 1 | 16,500 cm |
| Poids De L'emballage (Kg) | 319,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 22 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 7,684 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
