Schneider

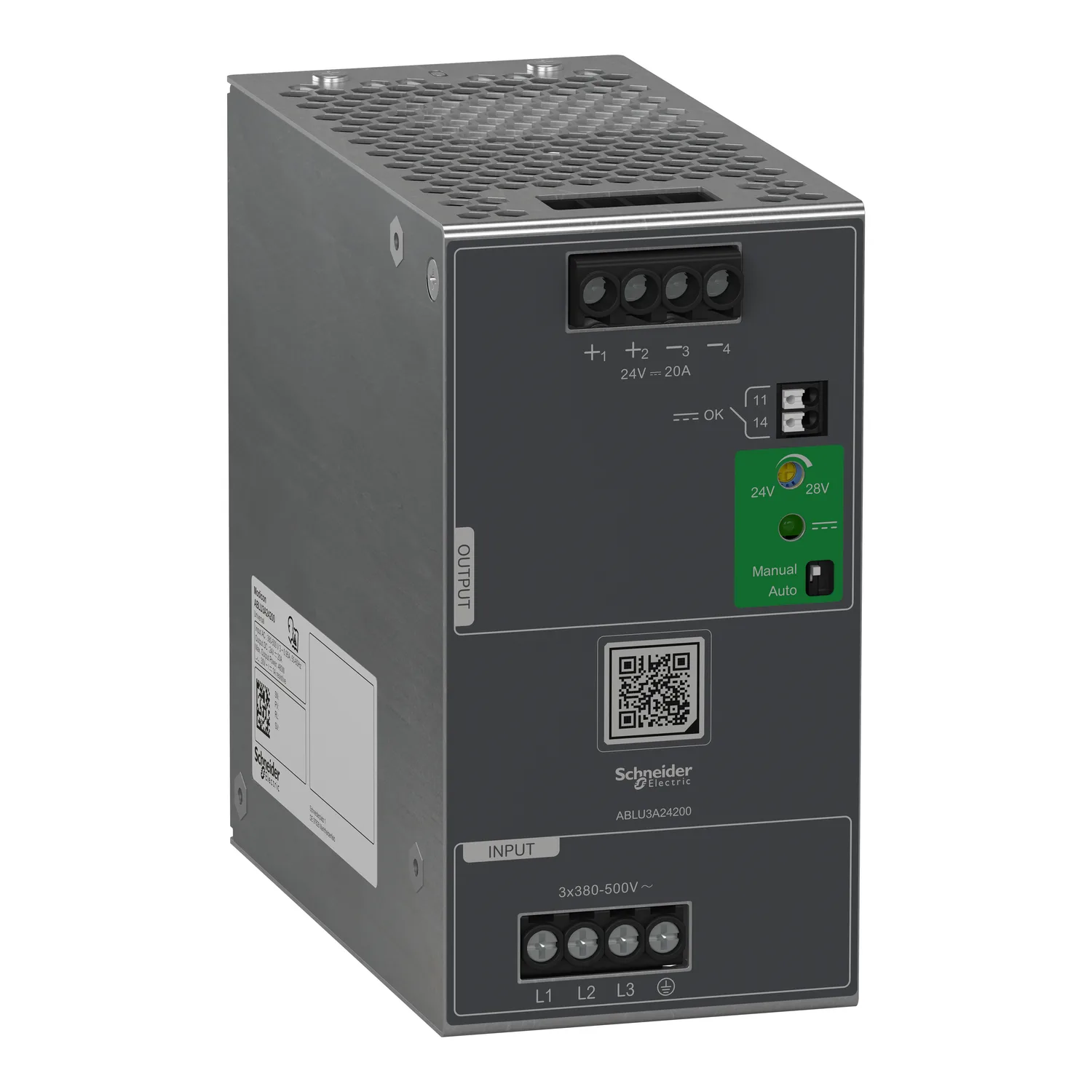

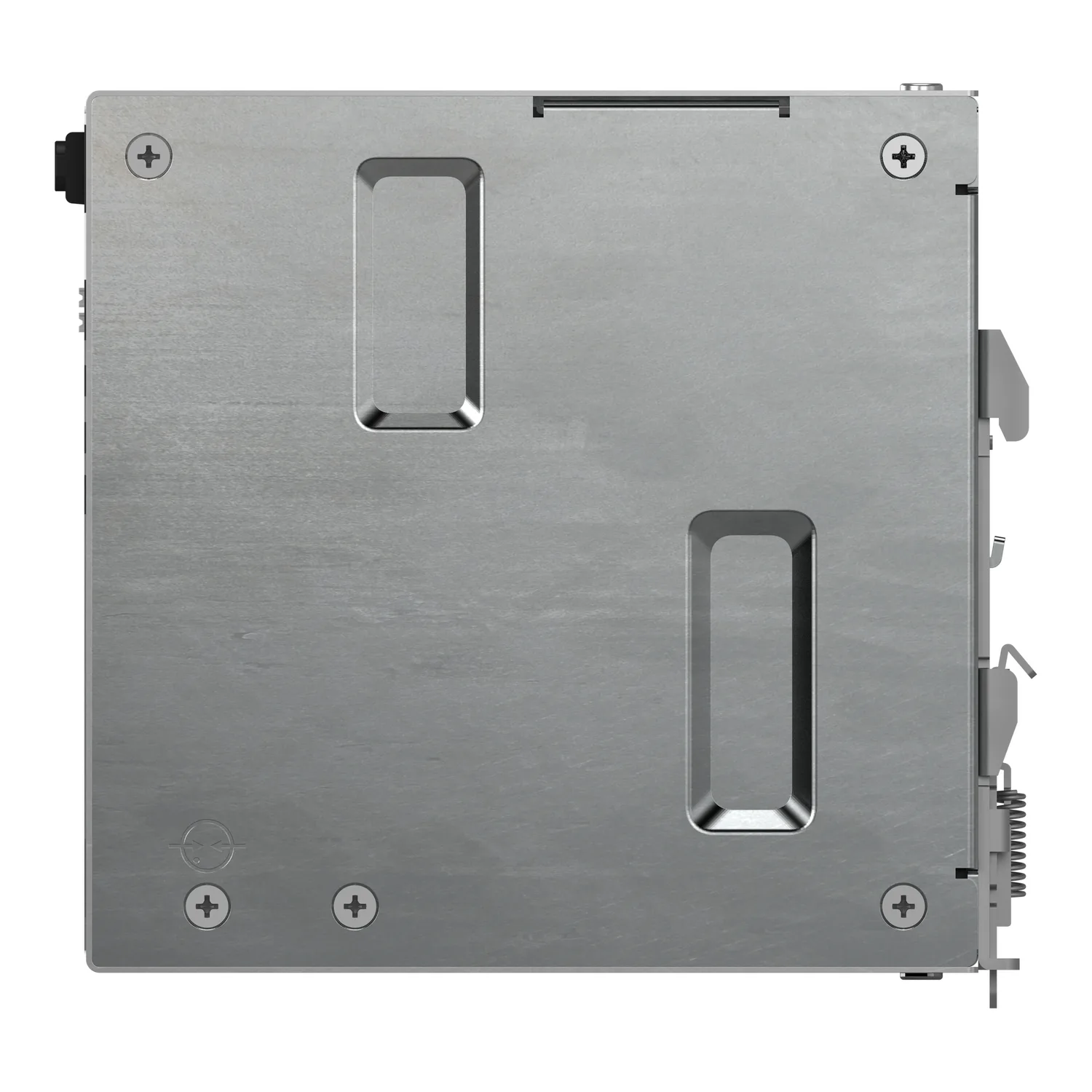

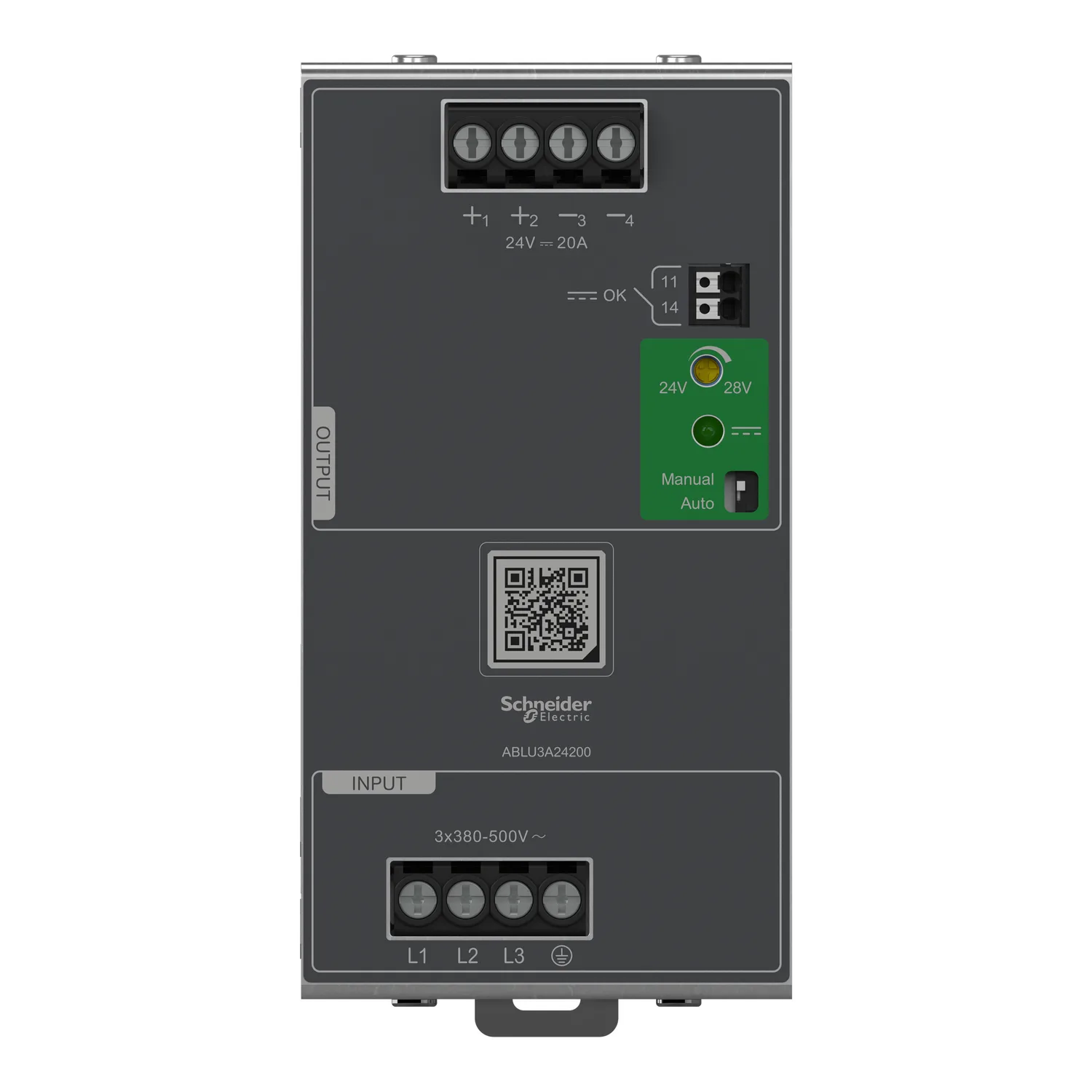

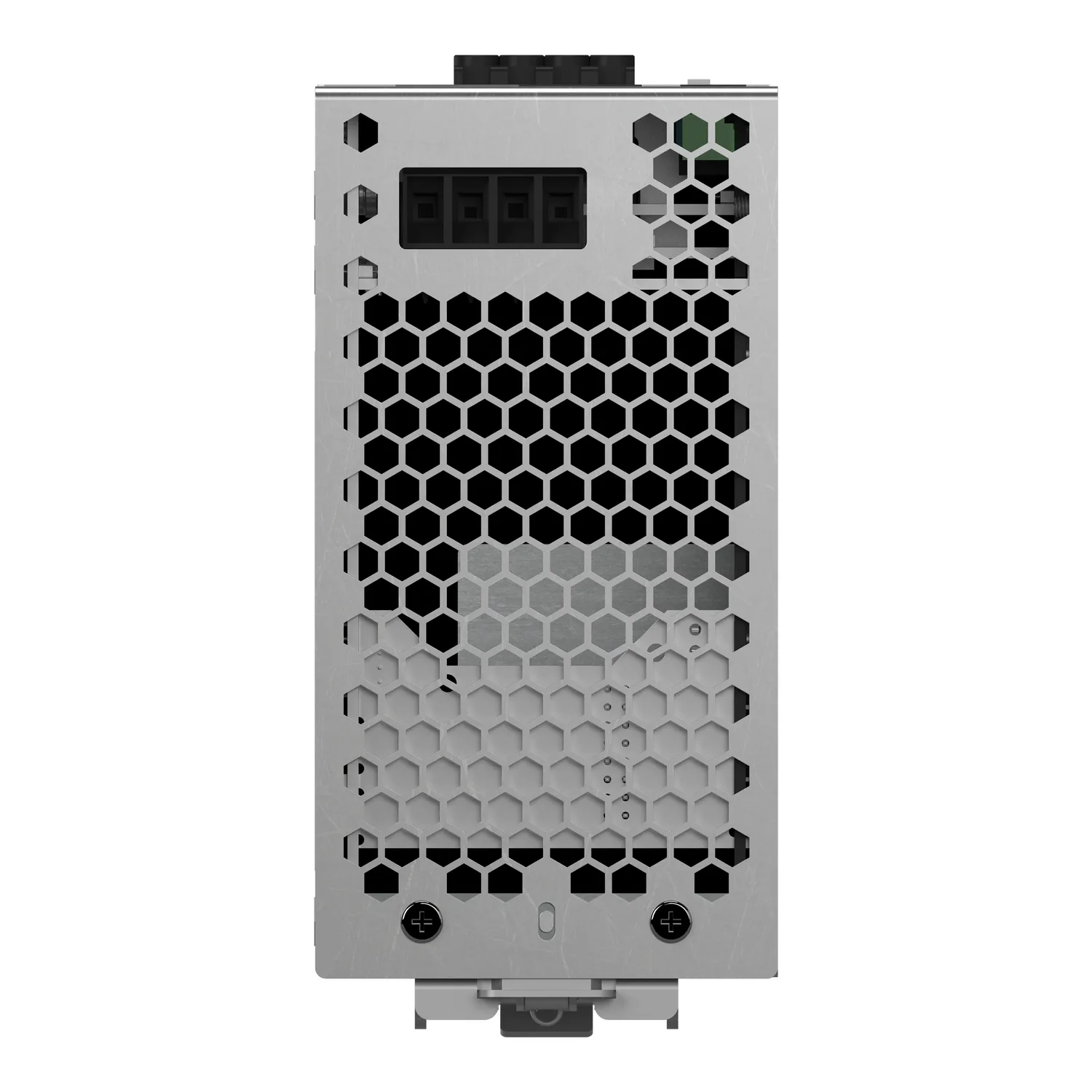

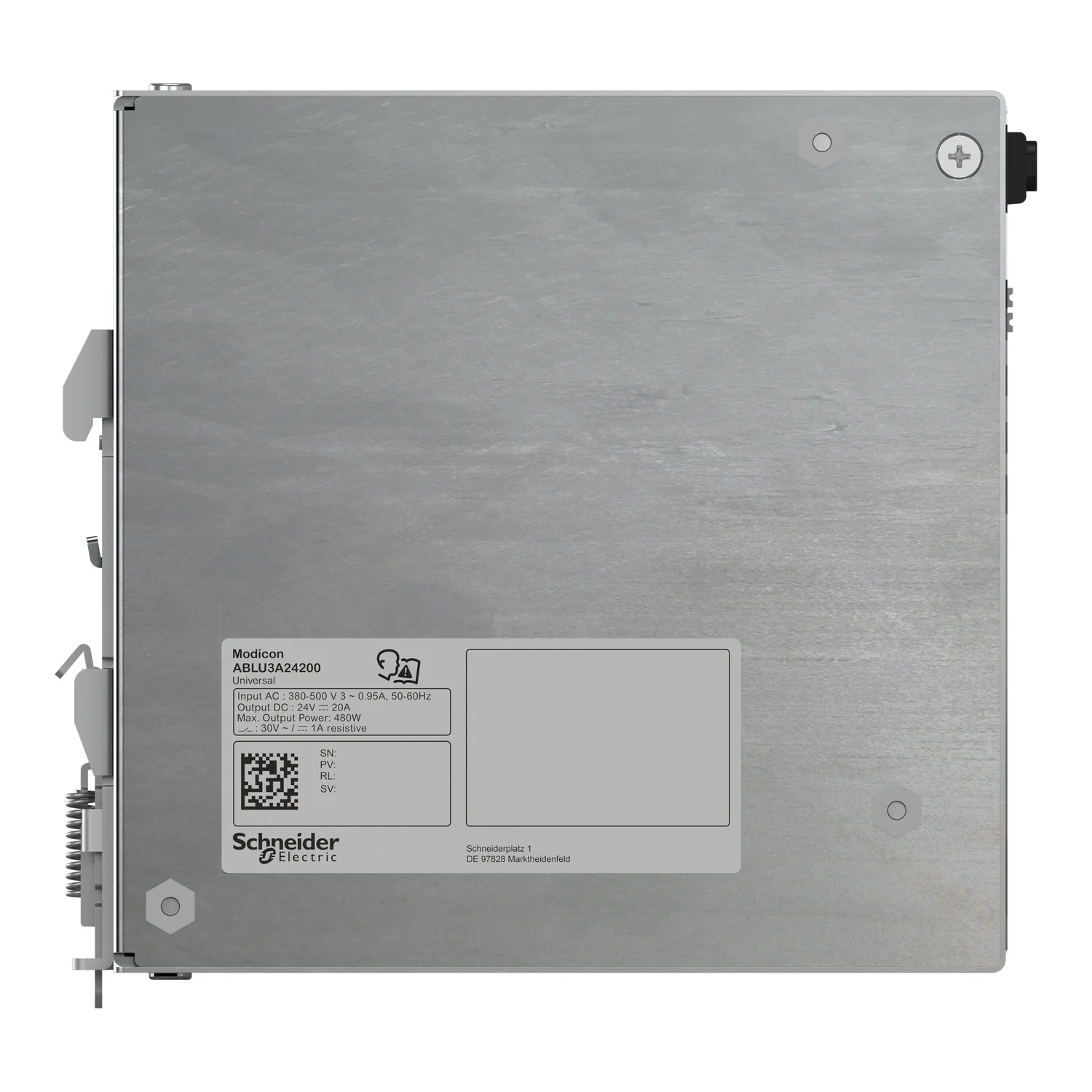

Modicon - Alimentation - Sortie 24 VDC - 20A - 3 Phases - Universelle
Schneider ABLU3A24200, Modicon - Alimentation - Sortie 24 VDC - 20A - 3 Phases - Universelle. Catégorie : Power supplies for industrial use, rail mounting. Demandez un devis pour le prix et le délai.
- Référence :ABLU3A24200
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :675.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Alimentation Modicon
- Type De Produit Ou Équipement
- Alimentation
- Type D'alimentation
- Mode commutation régulée
- Variante Optionnelle
- Universel
Description du produit
Ce produit fait partie de la gamme Modicon ABL, une offre d'alimentations à usage industriel. Il s'agit d'une alimentation à découpage régulée. Il dispose d'une entrée nominale de 380V à 500VAC, un courant de sortie nominal de 20A à 24V DC et une puissance de sortie nominale de 480W. Il fournit une tension continue et protège contre les surcharges et les courts-circuits avec redémarrage automatique ou manuel. Il fonctionne de -25 à +55°C et de +55 à 70°C avec un déclassement de courant de 3,3%, à une altitude inférieure à 2 000 mètres. Elle est à usage industriel. Elle est conforme aux normes CE, CB Scheme, cULus Listed, UL HazLoc Class1Div2, cURus Recognized, RCM, EAC, UKCA, KC. Conforme aux normes CEI/EN-UL/CSA 62368-1, CEI/EN-UL/CSA 61010-1/2. Les disjoncteurs GV2ME07 ou GV2RT06 sont recommandés pour sa protection. Ils s'installent sur rail DIN 35mm. Il donne de l’énergie à vos systèmes automatisés. Il est conçu avec une extrême compacité pour des machines et des applications simples.
Caractéristiques techniques
Principales10
| Gamme De Produit | Alimentation Modicon |
|---|---|
| Type De Produit Ou Équipement | Alimentation |
| Type D'alimentation | Mode commutation régulée |
| Variante Optionnelle | Universel |
| Matière Du Coffret | Métal |
| Tension D'entrée Nominale | 380...500 V CA triphasé |
| Puissance Nominale En W | 480 W |
| Tension De Sortie | 24 V CC |
| Courant De Sortie Module D'alimentation | 20 A |
| Amplification De Courant Temporaire Admissible | 1,5 x In (pour 5 secondes) |
Complémentaires32
| Limites De La Tension D'entrée | 320...575 V CA 3 phases |
|---|---|
| Fréquence Nominale Du Réseau | 50…60 Hz |
| Système Réseau Compatible | TN; TT; IT |
| Courant De Fuite Maximum | 2 mA 500 V CA |
| Type De Protectionen Entrée | Fusible intégré (non interchangeable) 3,15 A; Protection externe (recommandée) |
| Courant À L'appel | 35 A à 380 V; 35 A à 500 V |
| Facteur De Puissance | 0,90 at 380 V CA; 0,88 at 500 V CA |
| Rendement | 93 % à 380 V CA; 93 % à 500 V CA |
| Réglage Tension De Sortie | 24...28 V |
| Puissance Dissipée En W | 33 W |
| Consommation Électrique | < 0,85 A 380 V CA; < 0,73 A 500 V CA |
| Temps De Mise En Marche | < 1 s |
| Temps De Maintien | > 20 ms 380 V CA; > 20 ms 500 V CA |
| Démarrage Avec Charges Capacitives | 200000 µF |
| Ondulation Résiduelle | < 150 mV |
| Temps Moyen Entre Deux Défaillances (MTBF) | 876500 H at 25 °C, pleine charge conforming to SR 332; 374800 H at 55 °C, charge 80% conforming to SR 332 |
| Type De Protection En Sortie | Contre la surcharge et les courts-circuits, protection technology: réinitialisation manuelle ou automatique par interrupteur; Contre la surchauffe, protection technology: remise à zéro automatique; Contre la surtension, protection technology: réinitialisation manuelle |
| Mode De Raccordement | Connexion à vis : 4...6 mm², (AWG 12...AWG 10) sans embout pour sortie; Connexion à vis : 4 mm², (AWG 12) avec embout de fil pour sortie; Connexion à vis : 0,75…6 mm², (AWG 18...AWG 12) sans embout pour entrée; Connexion à vis : 0,75...4 mm², (AWG 18...AWG 12) avec embout de fil pour entrée; Vis-étrier : 0,2 à 1,5 mm², (AWG 22...AWG 16) sans embout pour relais de diagnostic; Vis-étrier : 0,2...0,7 |
| Régulation De Charge Et De Ligne | < 0,17 % network charge 100% en ligne at 25 °C; < 0,6 % +/- 0,5% network charge 150% at 25 °C |
| Etat LED | 1 DEL (vert et rouge) état produit |
| Profondeur | 127,3 mm |
| Hauteur | 124 mm |
| Largeur | 65 mm |
| Poids Net | 1,15 kg |
| Couplage De Sortie | Parallèle |
| Marquage | CE; UKCA |

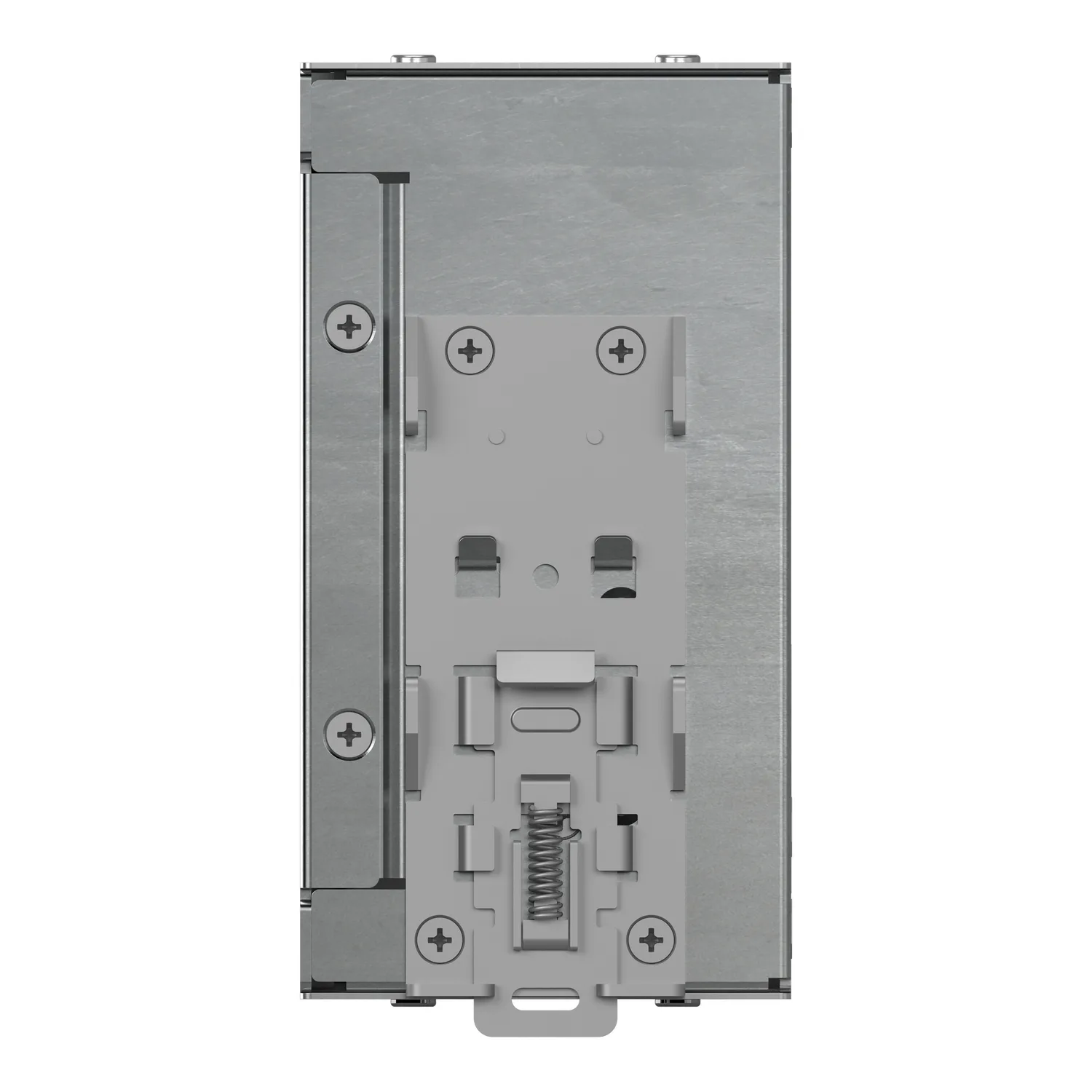

| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; DIN double profil rail |
| Alimentation | SELV se conformer à CEI 60950-1; SELV se conformer à CEI 60204-1; SELV se conformer à CEI 60364-4-41 |
| Tenue Diélectrique | 4000 V CA avec entrée vers sortie; 2000 V CA avec entrée à la terre; 1500 V CA avec sortie à la terre; 4000 V CA avec entrée vers relais de diagnostic; 500 V CA avec sortie vers relais de diagnostic; 1500 V CA avec relais de diagnostic à la terre; avec entrée d'arrêt non isolée de la sortie |
| Relais De Diagnostic | Relais électromécanique 1000,0 mA 30 V |
| Durée De Vie | 10 année(s) 40 °C charge 80% |
| Catégorie De Surtension | III; II |
Environnement11
| Normes | CEI 62368-1; EN/CEI 61204-3; CEI 61000-6-1; CEI 61000-6-2; CEI 61000-6-3; CEI 61000-6-4; CEI 61000-3-2; EN 61000-3-3; UL 62368-1; CSA C22.2 No 62368-1; CSA C22.2 No 107.1 |
|---|---|
| Certifications Du Produit | CE; Répertorié cUL; Reconnu cUL; RCM; CB Scheme; EAC; KC; UKCA; CURus |
| Altitude De Fonctionnement | < 5000 m surtension catégorie III; surtension catégorie II |
| Tenue Aux Chocs Mécaniques | 150 m/s² pour 11 ms |
| Degré De Protection IP | IP20 |
| Température De L'air Ambiant En Fonctionnement | -25…55 °C sans réduction de courant position de montage A < 2000 m; 55…70 °C avec réduction de courant de 3,3 % par °C position de montage A < 2000 m |
| Classe De Protection Contre Les Chocs Électriques | Classe I |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 3,5 mm (f= 3…11,9 Hz) se conformer à CEI 60068-2-6; 20 m/s² (f= 11,9…150 Hz) se conformer à CEI 60068-2-6 |
| Immunité Électromagnétique | Immunité aux décharges électrostatiques - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-2; Immunité aux décharges électrostatiques - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 61000-4-2; Immunité aux perturbations RF transmises par conduction - niveau de test : 15 V/m (80 MHz...2 GHz) se conformer à CEI 61000-4-3; Immunité aux perturbations RF transmi |
| Emission Électromagnétique | Émissions conduites se conformer à CEI 61000-6-3; Émissions rayonnées se conformer à CEI 61000-6-4 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 15,500 cm |
| Largeur De L'emballage 1 | 21,000 cm |
| Longueur De L'emballage 1 | 22,200 cm |
| Poids De L'emballage (Kg) | 1,475 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 7 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 10,930 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 168 |
| Hauteur De L'emballage 3 | 80,000 cm |
| Largeur De L'emballage 3 | 90,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 271,664 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
