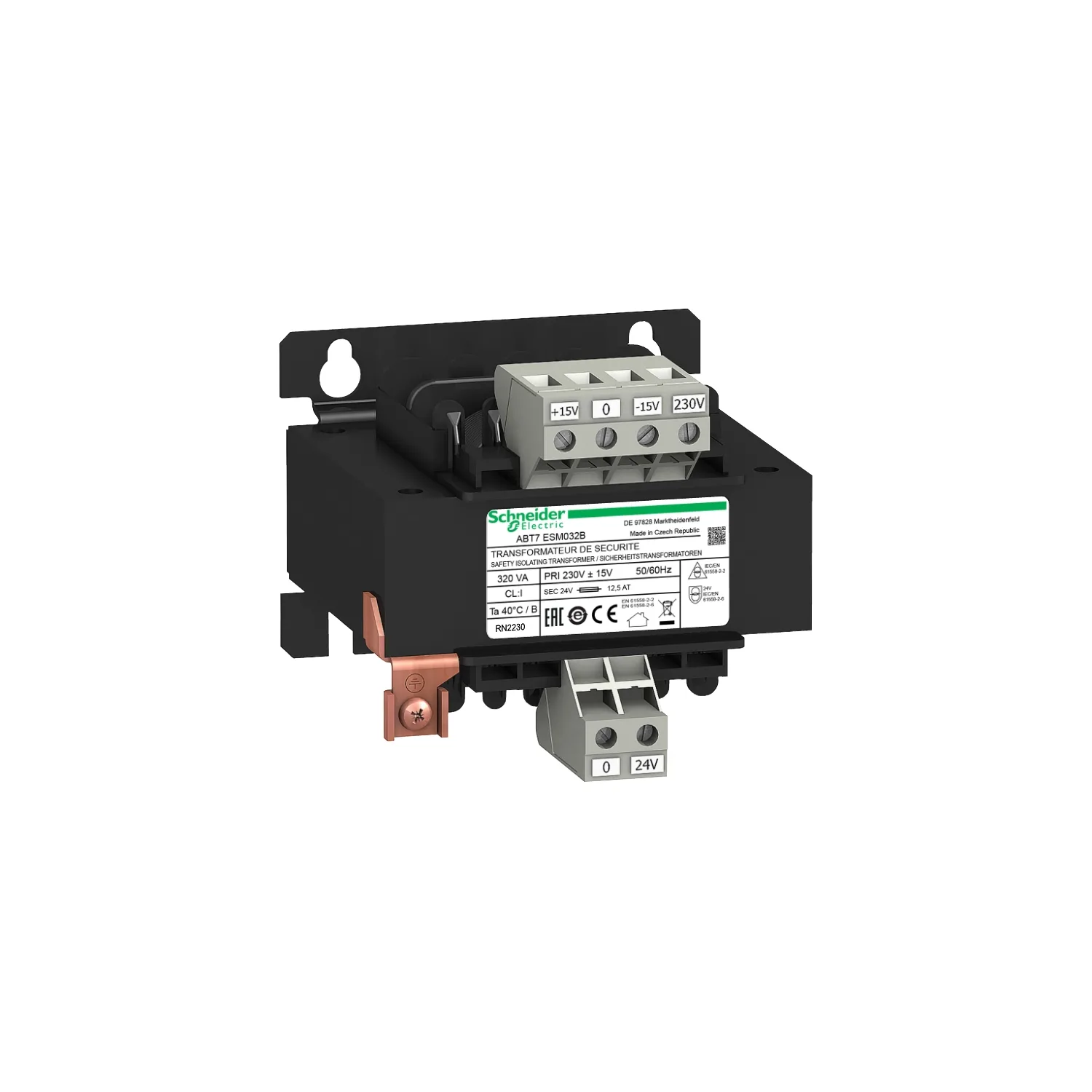

Phaseo - transformateur de tension - 230V - 1x24V - 320VA
Pas en vente
Schneider ABT7ESM032B, Phaseo - transformateur de tension - 230V - 1x24V - 320VA. Catégorie : Modicon ABT7, ABL6. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :ABT7ESM032B
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produits
- Phaseo Economic
- Type De Produit Ou De Composant
- Transformateur de sécurité et d'isolement
- Puissance Nominale En VA
- 320 VA
- Tension De Sortie
- 24 V AC
Description du produit
Transformateur de tension - 230 V - 1 X 24 V - 320 Va
Caractéristiques techniques
| Gamme De Produits | Phaseo Economic |
|---|---|
| Type De Produit Ou De Composant | Transformateur de sécurité et d'isolement |
| Puissance Nominale En VA | 320 VA |
| Tension D'entrée | 230 V AC phase à phase, bornes : L1-L2, 230 V AC monophasé, bornes : N-L1 |
| Tension De Sortie | 24 V AC |
| Enroulement Secondaire | Simple |
| Couvercle De Protection | Sans |
| Température Ambiante De Fonctionnement | -20...40 °C |
| Limites De La Tension D'entrée | 207...253 V |
| Limites De La Fréquence Du Réseau | 47...63 Hz |
| Tolérance De La Tension D'entrée | +/- 15 V |
| Rendement | 89 % |
| Puissance Dissipée En W | 39.6 W |
| Variation De Tension Avec Charge Nominale | 5,08 % à 230 V |
| Surtension Admissible En Sortie | 0,061 (à vide, état chaud) |
| Chute De Tension Avec Charge Nominale | 6.5 % |
| Pertes À Vide | 16.7 W |
| Tension De Court-circuit | 0,062 |
| Type De Protection De Sortie | Contre les surcharges, technologie de protection : externe, Contre les surtensions, technologie de protection : externe, Contre les courts-circuits, technologie de protection : externe |
| Raccordements - Bornes | Bornes à vis pour la connexion de mise à la terre d'entrée, capacité de raccordement : 1 x 2,5...1 x 4 mm² AWG 14...AWG 11, Bornes à vis pour la connexion d'entrée, capacité de raccordement : 4 x 2,5...4 x 4 mm² AWG 14...AWG 11, Bornes à vis pour la connexion de sortie, capacité de raccordement : 2 x 2,5...2 x 4 mm² AWG 14...AWG 11 |
| Marquage | CE |
| Mode De Fixation | Par 4 vis, vis Ø = 5 mm panneau horizontal avec déclassement 90 %, Par 4 vis, vis Ø = 5 mm panneau vertical, position de fonctionnement : horizontal, Par 4 vis, vis Ø = 5 mm panneau vertical, position de fonctionnement : horizontal, Par 4 vis, vis Ø = 5 mm panneau vertical, position de fonctionnement : vertical |
| Altitude De Fonctionnement | 3000 m |
| Classe D'isolation Électrique | Classe B |
| Poids Du Produit | 4.08 kg |
| Degré De Protection IP | IP20 conforme à la norme EN/IEC 60529 |
| Température Ambiante De Stockage | -40...80 °C |
| Humidité Relative | 0...95 % en cours de fonctionnement |
| Classe De Protection Contre Les Chocs Électriques | Classe I conforme à la norme VDE 0106-1 |
| Rigidité Diélectrique | 3200 V entre l'entrée et la terre, 3200 V entre la sortie et la terre, 5100 V entre l'entrée et la sortie |
