Schneider

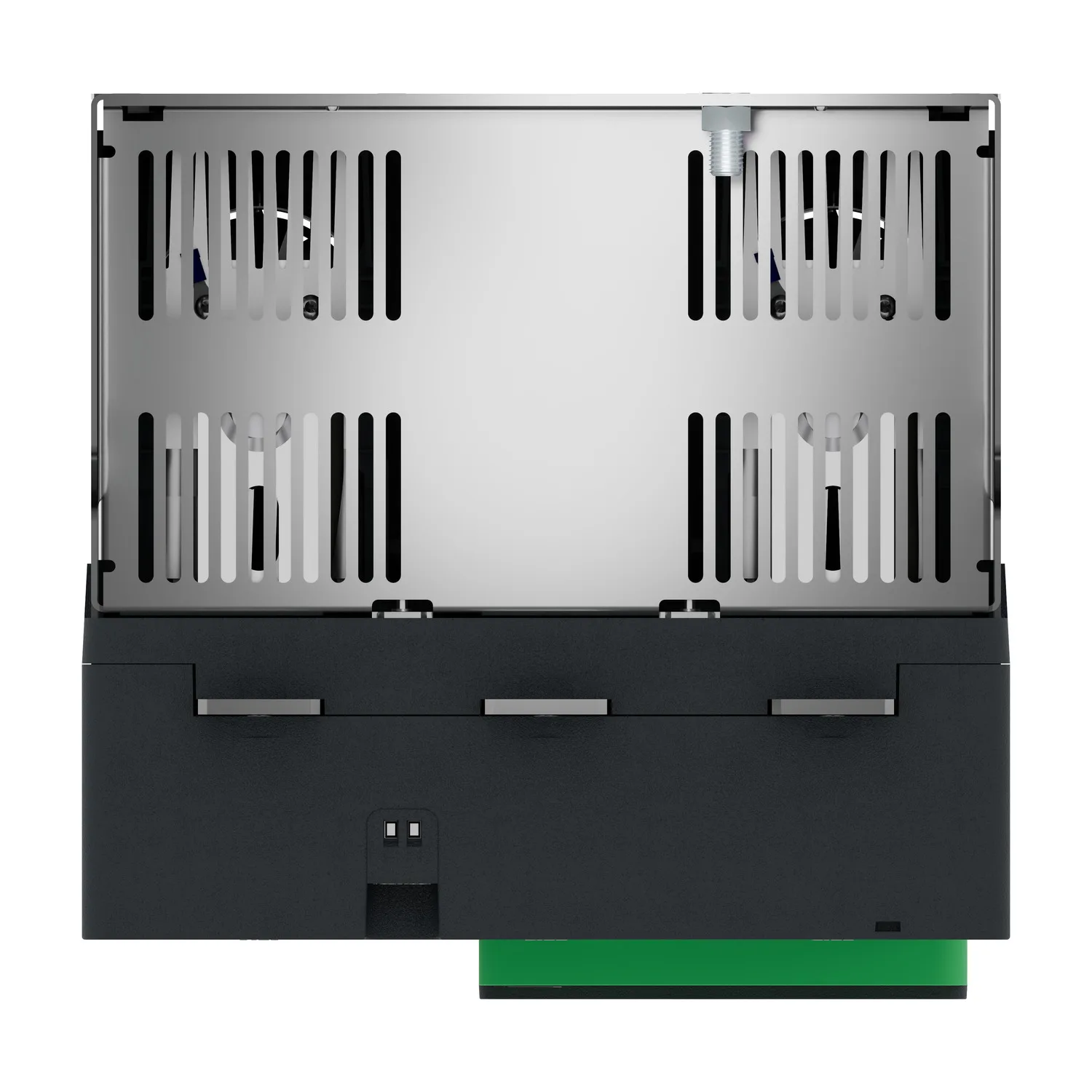

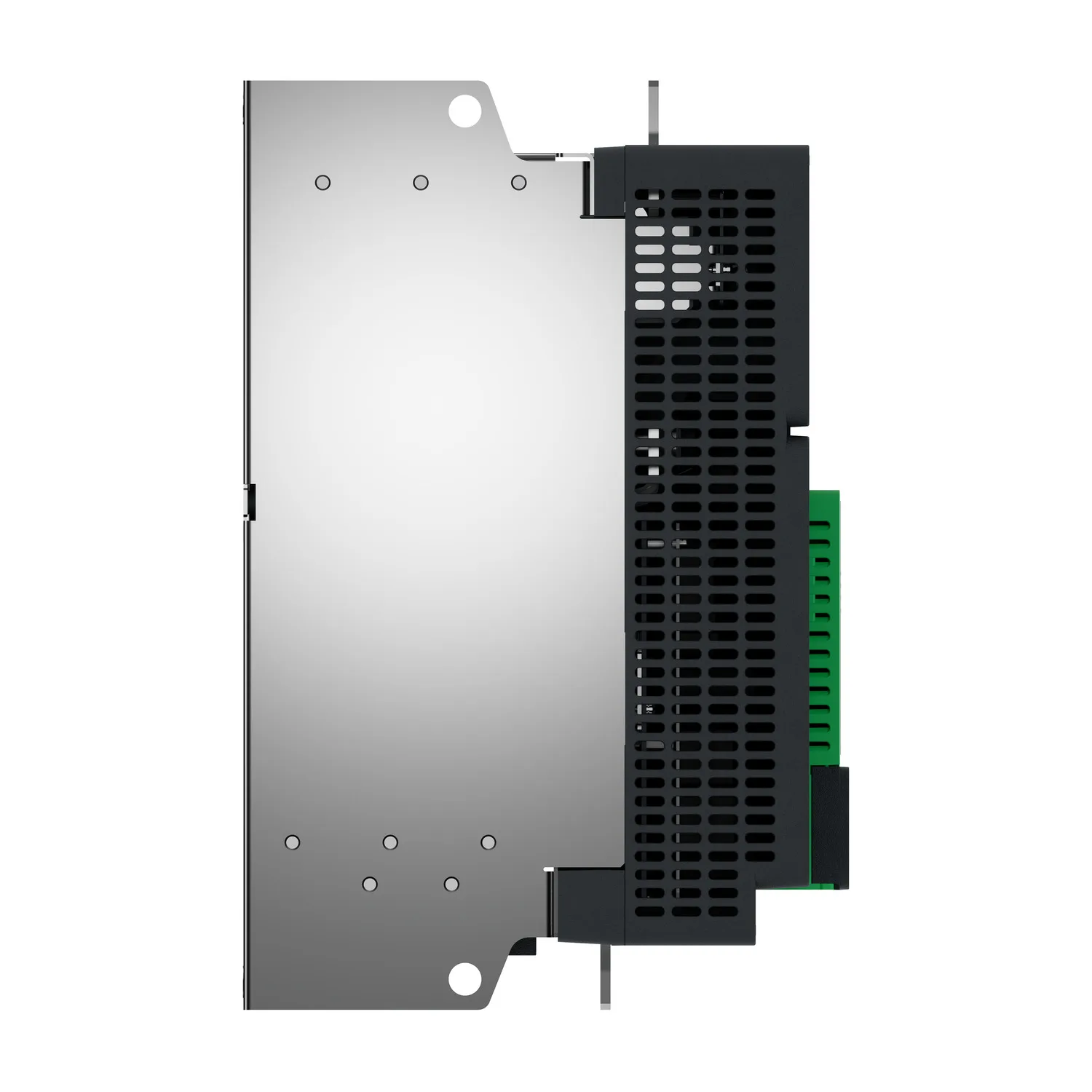

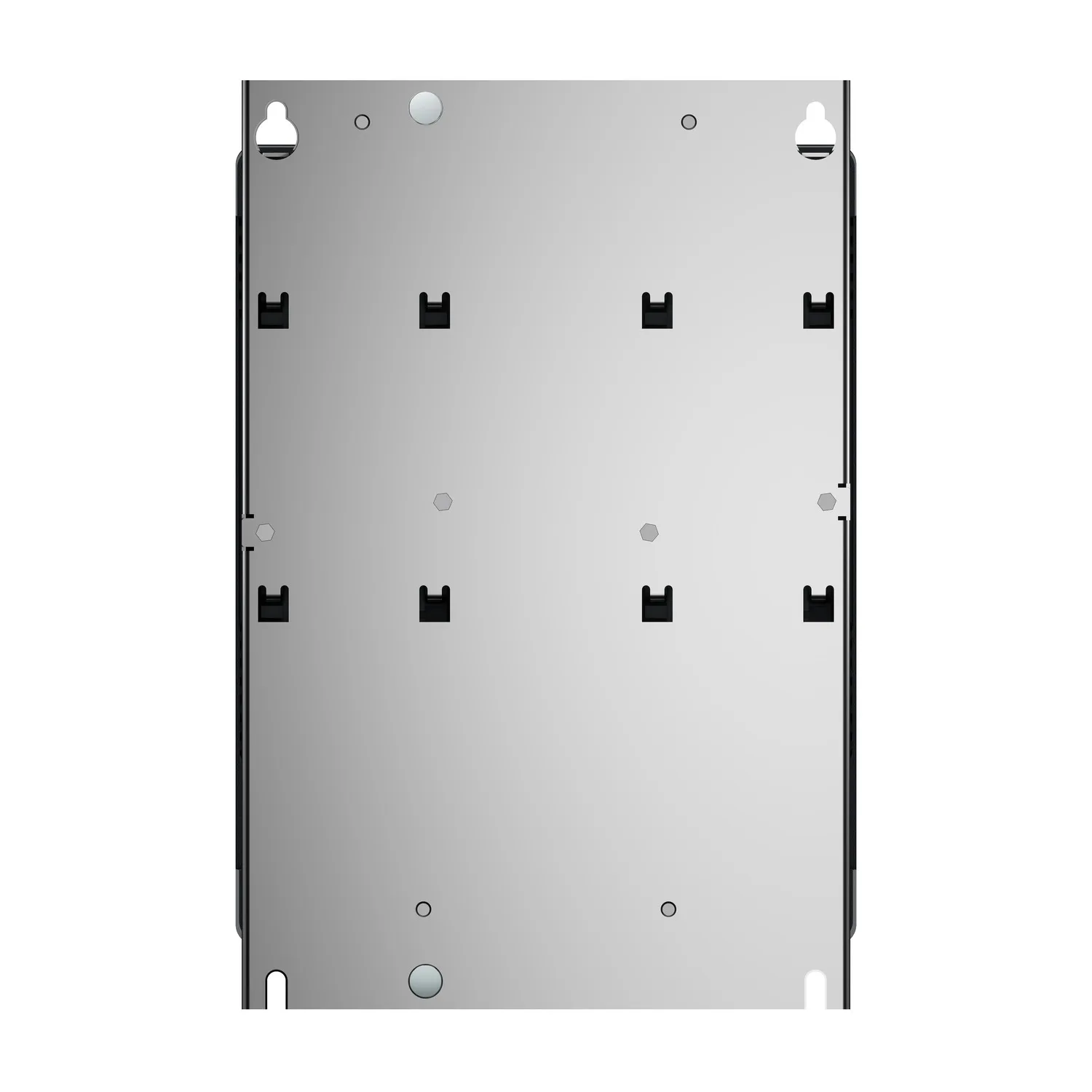

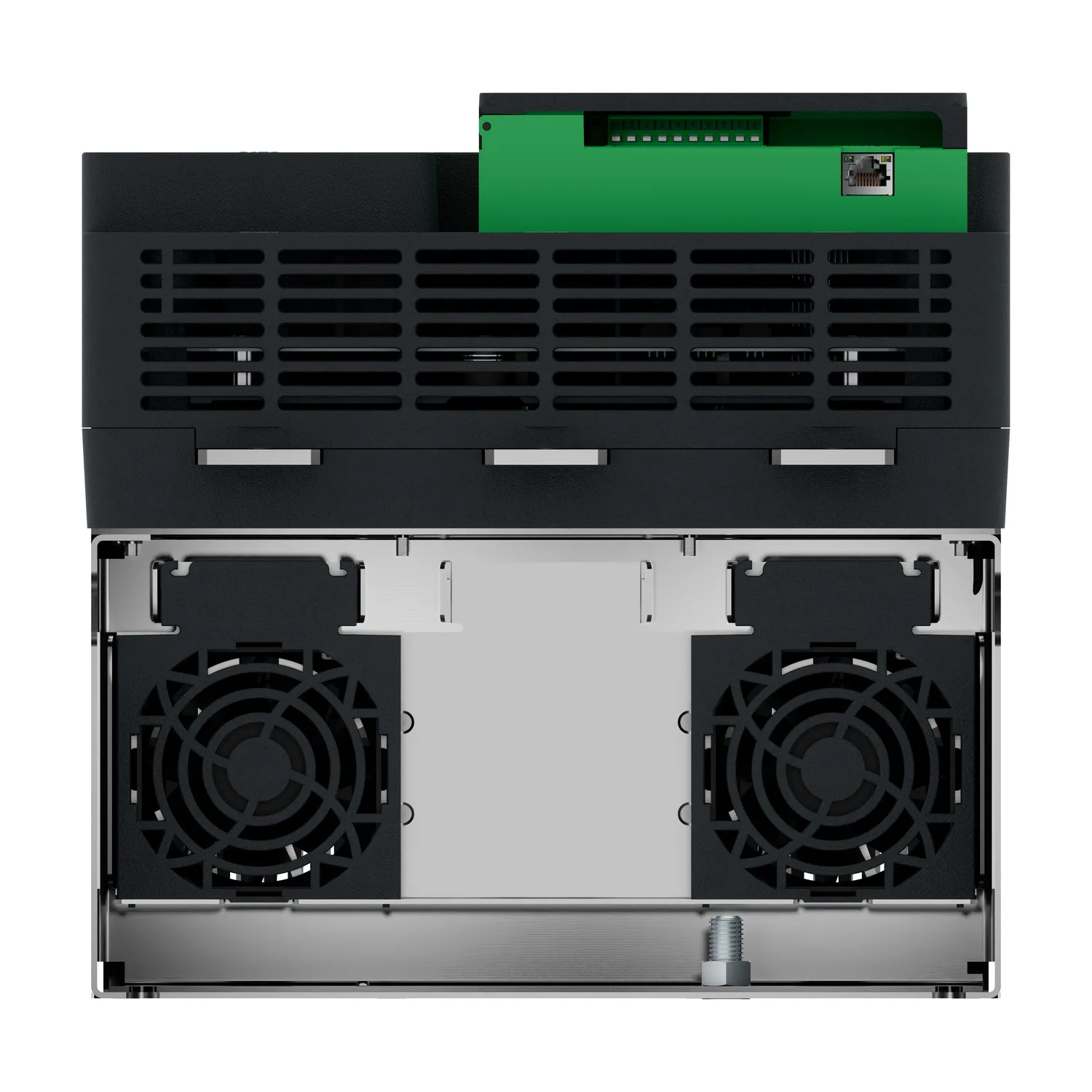

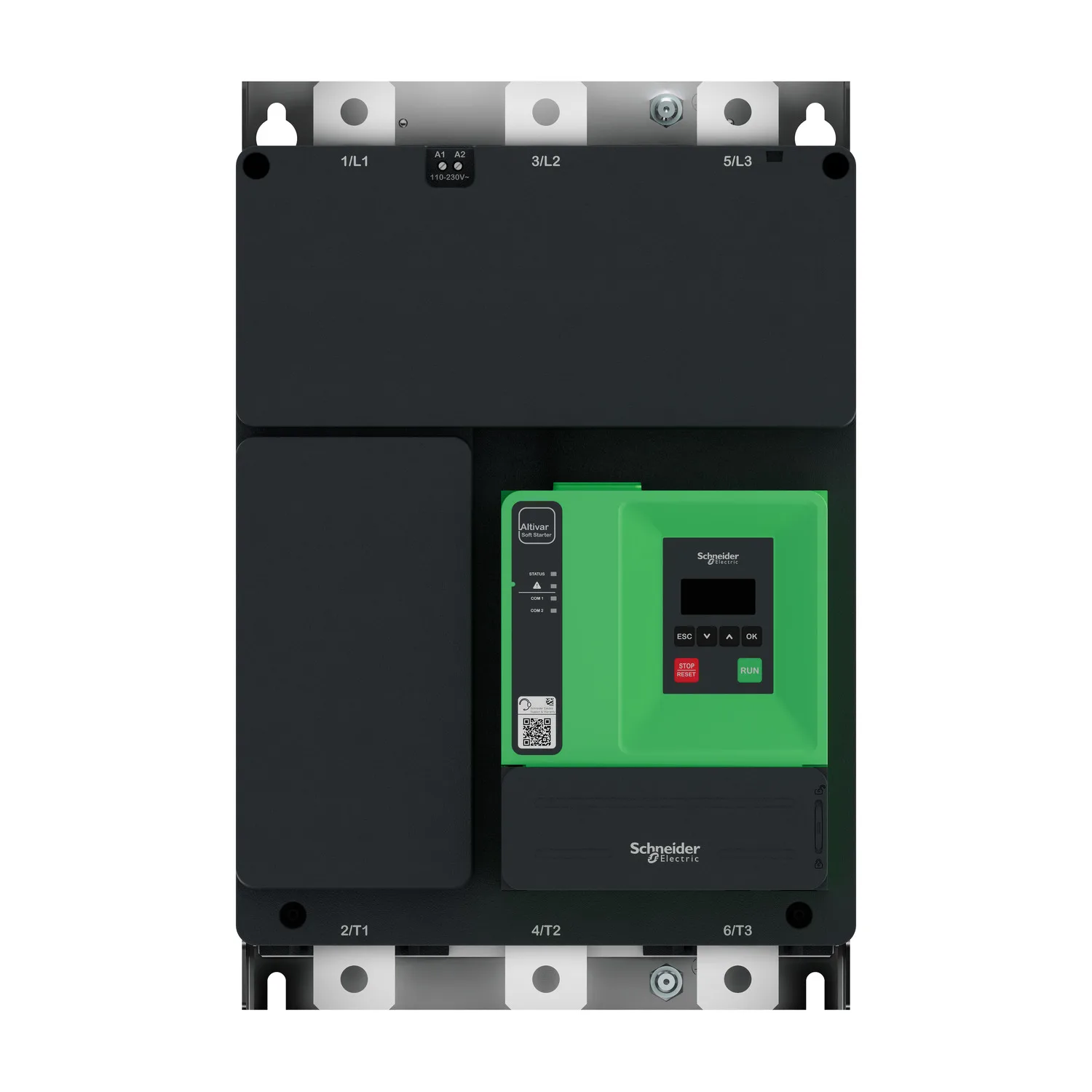

Altivar Soft Starter ATS430 - 480A - 208V à 600V - Bypass 2 phases
Schneider ATS430C48S6, Altivar Soft Starter ATS430 - 480A - 208V à 600V - Bypass 2 phases. Catégorie : Altivar Soft Starter ATS430. Demandez un devis pour le prix et le délai.
- Référence :ATS430C48S6
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :8,096.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Altivar Soft Starter ATS430
- Type De Produit Ou Équipement
- Démarreur progressif
- Destination Du Produit
- Moteurs asynchrones
- Application Spécifique Du Produit
- Machines industrielles standard
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Ce démarreur progressif de 480A permet de contrôler l'accélération et de la décélération moteur en couple et la protection thermique du moteur.
- Il s'installe sur les applications à couple variable comme des pompes et des ventilateurs.</p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>L'installation de ce produit est facile: 3 phases en amont et 3 phases en sortie avec un Bypass intégré.
- </p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Les performances du produit répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-4-2, CEM classes A et B,CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO, TCF…
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Ce démarreur progressif peut être associé aux contacteurs de puissance et disjoncteurs moteur TeSys Deca, TeSys Giga TeSys GV pour la protection magnétique .
- Il peut être mis en œuvre avec le logiciels SoMove permettant une aide à la mise en œuvre et à la maintenance des solutions de commande des moteurs de Schneider Electric.</p>
Caractéristiques principales
- Performances optimisées : contrôle de couple et architecture d'automatisation
- Efficacité énergétique : Byass intégré et surveillance de l'énergie
- Surveillance de l'état pour la maintenance conditionnelle
- Durabilité élevée : fiabilité + réparabilité + mise à niveau
- Fonctions de cybersécurité certifiées
Caractéristiques techniques
Principales16
| Gamme De Produit | Altivar Soft Starter ATS430 |
|---|---|
| Type De Produit Ou Équipement | Démarreur progressif |
| Destination Du Produit | Moteurs asynchrones |
| Application Spécifique Du Produit | Machines industrielles standard |
| Nom De L'appareil | ATS430 |
| Nombre De Phases Réseau | 3 phases |
| Catégorie D'emploi | AC-3A; AC-53A |
| Ue Power Supply Voltage | 208...240 V CA (- 15...10 %) |
| Power Supply Frequency | 50...60 Hz - 20...20 % |
| [Ie] Courant Assigné D'emploi | Service normal: 480 A en ligne (à <40 °C) |
| Service Factor At Ie | 100 |
| Contrôle De Couple | Vrai |
| Degré De Protection IP | IP00 |
| Puissance Moteur KW | 132 kW à 230 V en ligne service normal; 250 kW à 400 V en ligne service normal; 250 kW à 440 V en ligne service normal; 315 kW à 500 V en ligne service normal; 315 kW à 525 V en ligne service normal |
| Puissance Moteur Hp | 150 hp à 208 V service normal; 350 hp à 460 V service normal; 400 hp à 575 V service normal |
| Protocole De Port De Communication | Modbus série |
Complémentaires48
| Raccordement De L'appareil | En ligne |
|---|---|
| Courant De Surcharge | 400 % Ie for 13 s |
| Facteur De Marche | 50 % |
| Operating Cycles/hour | 10 cyc/h |
| [Us] Control Circuit Voltage | 110...230 V CA 50...60 Hz - 15...10 % |
| Puissance Apparente | 70 VA |
| Protection Intégrée Contre Les Surcharges Moteur | Vrai |
| Motor Thermal Protection Class | Classe 10E |
| Type De Protection | Défaut de phase : secteur; Protection thermique : secteur; Protection thermique : démarreur; Surcharge de courant : moteur; Sous charge moteur : moteur; Temps d'accélération excessif : moteur; Détection perte phase moteur : moteur; Protection contre l'inversion de phase de ligne : secteur; Protection thermique externe : moteur; Court-circuit entre phase moteur et terre : moteur |
| Current Limiting %In (5 X Ie Maximum) | 150…700 % |
| Spécification De Perte De Courant Nominal | 480 A |
| Perte De Puissance Statique Courant Indépendant | 19 W |
| Perte De Puissance Par Appareil En Fonction Du Courant | 81 W |
| Power Loss During Starting | 4551 W pendant le démarrage à 40°C à 400% In |
| Normes | EN/IEC 60947-4-2; UL 60947-4-2; CEI 60664-1 |
| Certifications Du Produit | cULus; CE; UKCA; CCC; RCM; EAC; KC |
| Marquage | CULus; CE; UKCA; CCC; RCM; EAC; KC |
| [Uc] Tension Circuit De Commande | 24 V CC |
| Nombre D'entrée Logique | 4 |
| Type D'entrée Logique | (STOP) entrée logique, 4,4 kOhm; (RUN) entrée logique, 4,4 kOhm; (DI3) entrée logique, 4,4 kOhm; (DI4) entrée logique, 4,4 kOhm |
| Compatibilité De L'entrée | STOP: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2; RUN: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2; DI3: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2; DI4: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2 |
| Entrée Logique | Entrée logique STOP à l'état 0 : 0… 11 V, >= 5 mA; Entrée logique RUN à l'état 0 : 0… 11 V, >= 5 mA; Entrée logique DI3 à l'état 0 : 0… 11 V, >= 5 mA; Entrée logique DI4 à l'état 0 : 0… 11 V, >= 5 mA |
| Nombre De Sorties Relais | 2 |
| Type De Sortie Relais | Sorties relais R1A, R1C NO; Sorties relais R1B, R1C NF; Sorties relais R2A, R2C NO |
| Courant Commuté Minimum | 100 mA à 12 V CC pour sorties relais |
| Courant Commuté Max | Sorties relais 2 A / 250 V CA for AC-15 100000 cycle following CEI 60947-5-1; Sorties relais 2 A / 30 V CC for DC-13 150000 cycle following CEI 60947-5-1 |
| Nombre D'entrées Analogiques | 1 |
| Type D'entrée Analogique | PTC1 : sonde de température PTC; PTC2 : sonde de température PTC |
| Nombre De Sorties Analogiques | 1 |
| Type De Sortie Analogique | Sortie courant AQ1 : 0…20 mA/4…20 mA , impedance< 500 Ohm; Sortie tension AQ1 : 0...10 V , impedance> 470 Ohm |
| Protocole De Port De Communication | Modbus série RJ45; Modbus série open style (DO, D1, PE, COM) |
| Type De Connecteur | 1 RJ45; Open style |
| Interface Physique | 2-fils RS 485 - connecteur(s): RJ45; 2-fils RS 485 - connecteur(s): open style (DO, D1, PE, COM) |
| Trame De Transmission | RTU : 1 RJ45; RTU : open style (DO, D1, PE, COM) |
| Vitesse De Transmission | 4,8…38,4 kbps for Modbus série RJ45; 0,3...115,2 kbps for Modbus série open style (DO, D1, PE, COM) |
| Format Des Données | 8 bits, bits de parité impairs, pairs ou manquants, 1 ou 2 bits d'arrêt for Modbus série RJ45; 8 bits, configurable pair, impair ou sans parité for Modbus série open style (DO, D1, PE, COM) |
| Nombre D'adresses | 0…247 pour Modbus série |
| Méthode D'accès | Esclave Modbus série |
| Type De Polarisation | Aucune impédance pour Modbus série |
| Terminal Graphique Disponible | Vrai |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Hauteur | 455 mm |
| Largeur | 304 mm |
| Profondeur | 296,5 mm |
| Poids Net | 24,50 kg |
| Dérivation Interne | Vrai |
| Fonction Disponible | Sens unique; Pré-chauffe; Surveillance alimentation; Surveillance de l'état; Gestion utilisateur; Renforcement des ports et des services; Journalisation des événements de sécurité; Mise à jour du firmware cybersécurisé; Test petit moteur |
| Déclaration Matérielle | Vrai |
Environnement19
| Compatibilité Électromagnétique | Émissions transmises par conduction et rayonnées niveau A conforming to CEI 60947-4-2; Décharge électrostatique niveau 3 conforming to CEI 61000-4-2; Immunité contre les interférences radio-électriques rayonnées niveau 3 conforming to CEI 61000-4-3; Immunité aux transitoires électriques niveau 4 conforming to CEI 61000-4-4; Impulsion tension/courant niveau 3 conforming to CEI 61000-4-5; Ondes osci |
|---|---|
| Degré De Pollution | Niveau 3 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV |
| [Ui] Tension Assignée D'isolement | 600 V |
| Classe Environnementale (en Fonctionnement) | Classe 3C3 selon CEI 60721-3-3; Classe 3S3 selon CEI 60721-3-3 |
| Température De L'air Ambiant En Fonctionnement | -25…40 °C (sans déclassement); 40…60 °C (avec réduction de courant de 1 % par °C au dessus de 40°C) |
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant Pendant Le Transport | -40…70 °C |
| Altitude De Fonctionnement | <= 2000 m sans déclassement; > 2000...4800 m avec réduction de courant de 1 % tous les 100 m au-delà de 2000m |
| Humidité Relative | 5…95 % sans condensation ni chute d'eau se conformer à EN/CEI 60068-2-3 |
| Déviation Maximale Sous Charge Vibratoire (en Fonctionnement) | 1,5 mm à 2...13 Hz |
| Déviation Maximale Sous Charge Vibratoire (en Stockage) | 1,75 mm à 2...9 Hz |
| Déviation Maximale Sous Charge Vibratoire (en Transport) | 1,75 mm à 2...9 Hz |
| Accélération Maximale Sous Contrainte Vibratoire (en Fonctionnement) | 1 gn à 13…200 Hz |
| Accélération Maximale Sous Charge Vibratoire (en Stockage) | 1 gn à 9…200 Hz; 1,5 gn at 200…500 Hz |
| Accélération Maximale Sous Charge Vibratoire (en Transport) | 1 gn à 9…200 Hz; 1,5 gn at 200…500 Hz |
| Accélération Maximale Sous Choc (en Fonctionnement) | 15 gn à 11 ms |
| Accélération Maximale Sous Charge De Choc (en Stockage) | 10 gn à 11 ms |
| Accélération Maximale Sous Charge De Choc (en Transport) | 10 gn à 11 ms |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 53,000 cm |
| Largeur De L'emballage 1 | 40,000 cm |
| Longueur De L'emballage 1 | 60,100 cm |
| Poids De L'emballage (Kg) | 33,500 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
