Schneider

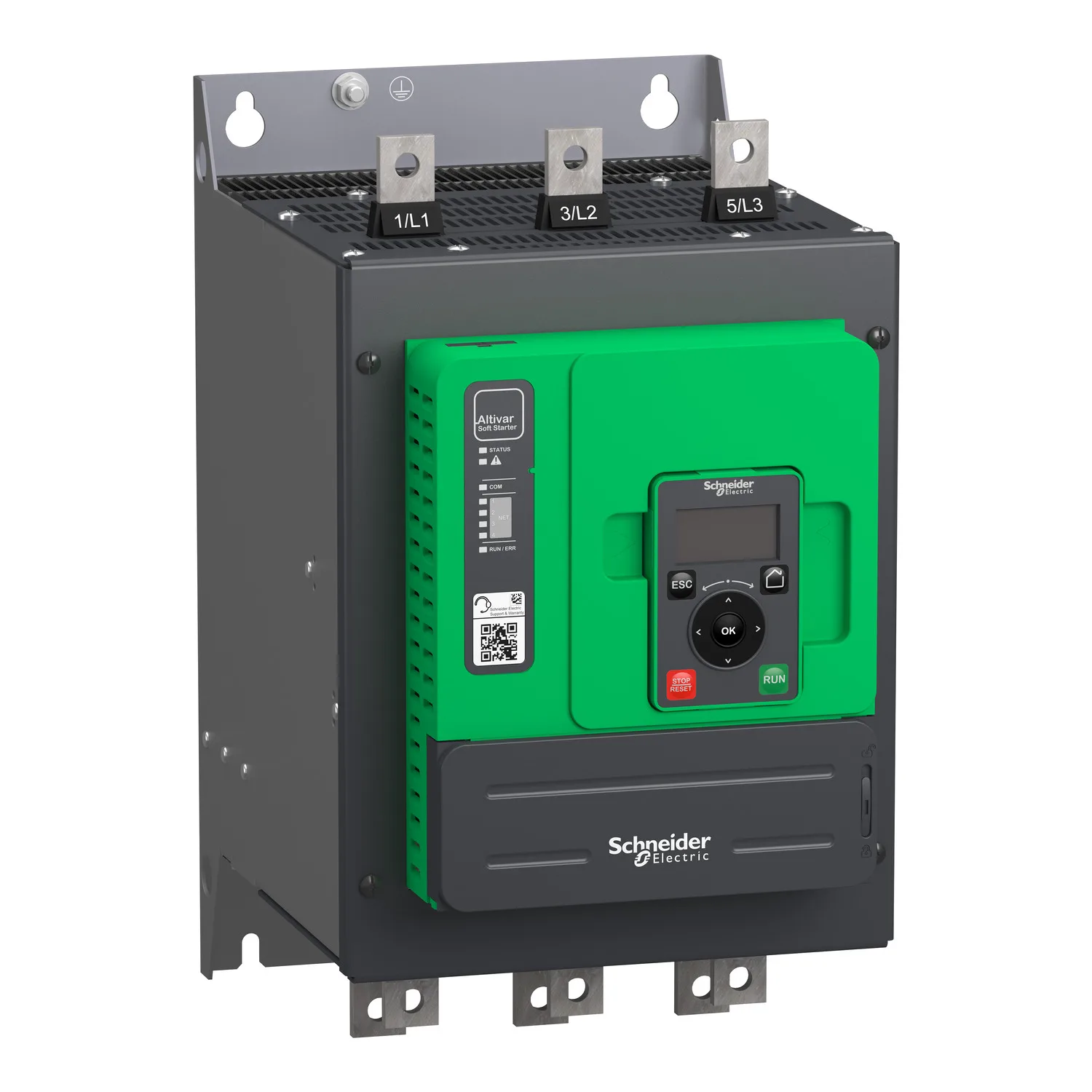

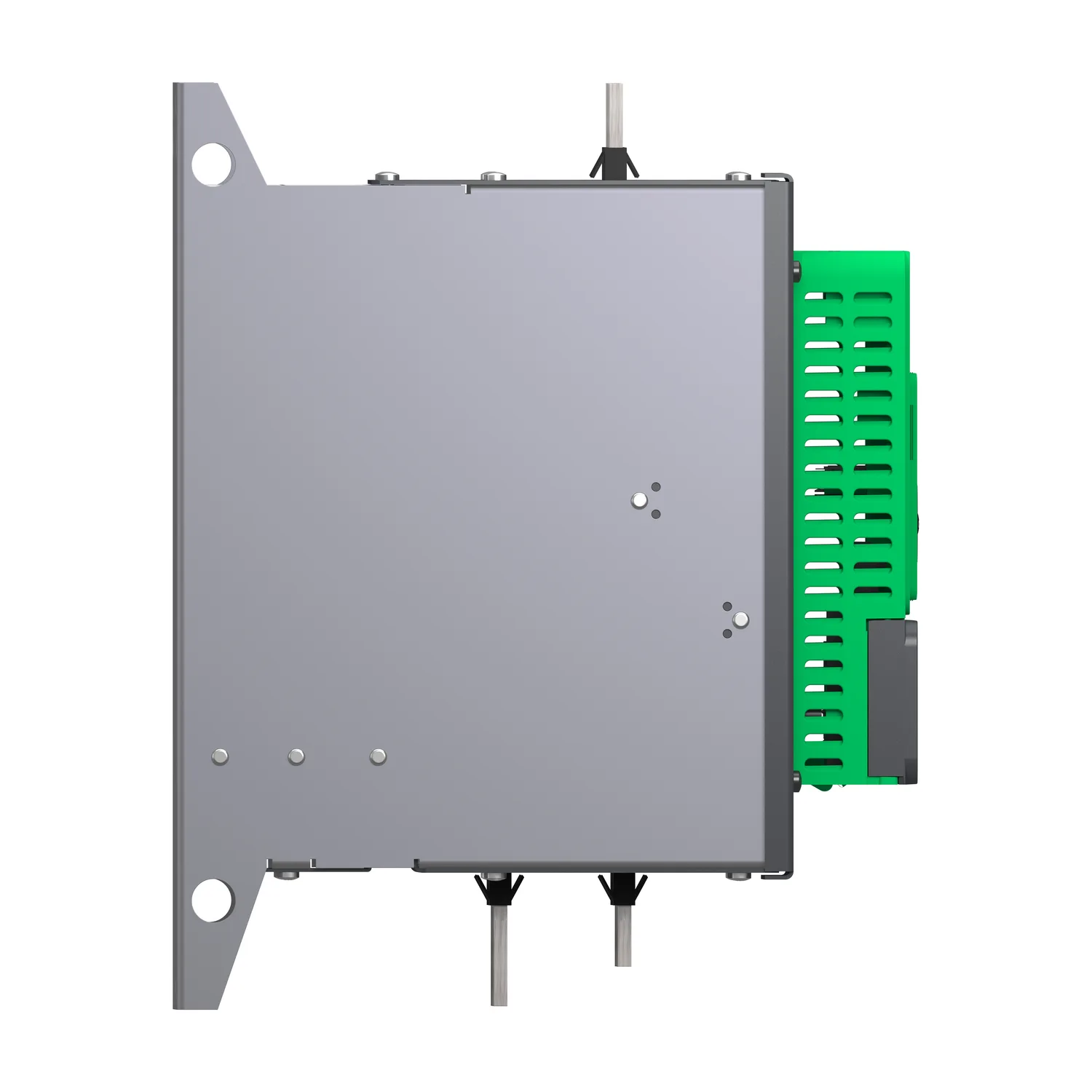

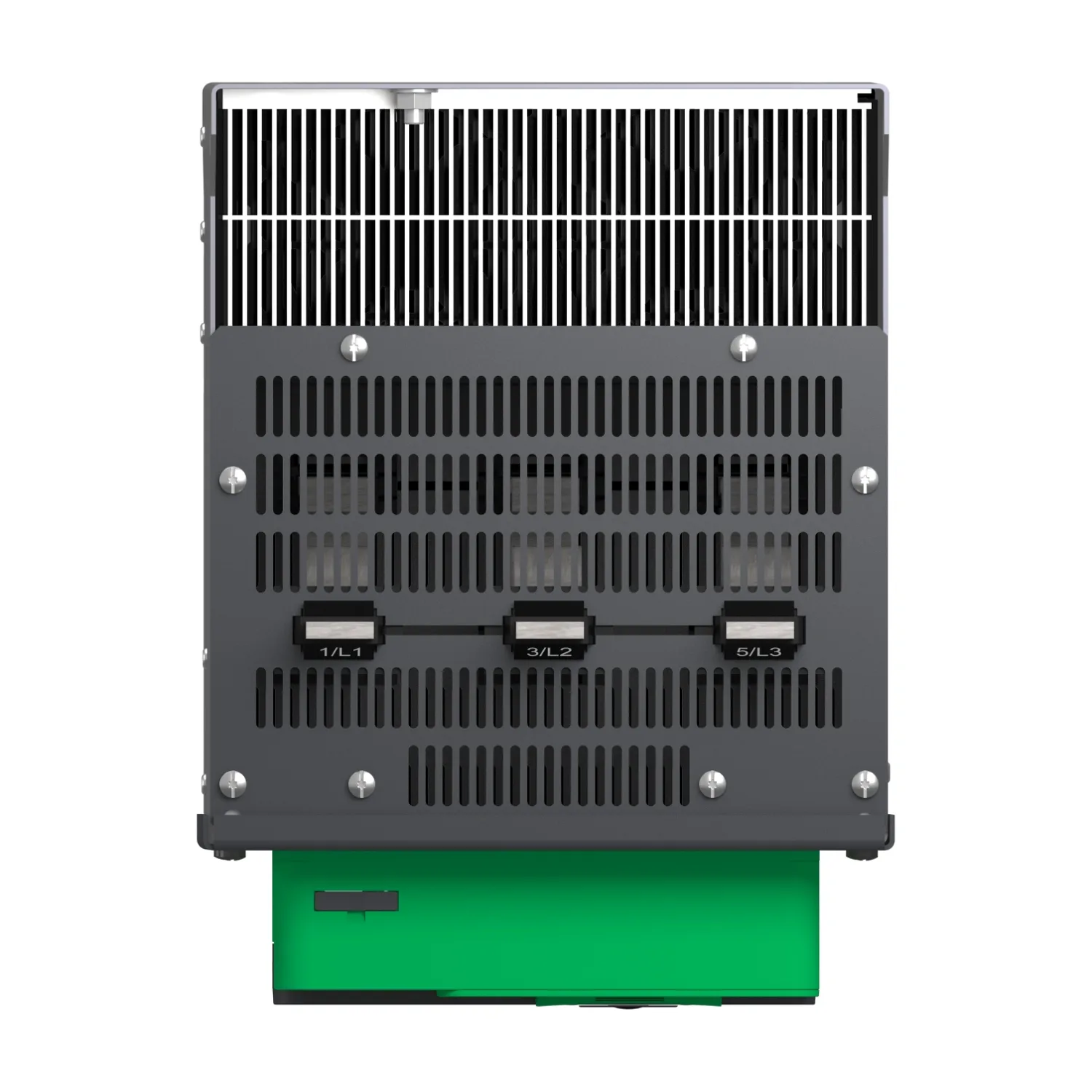

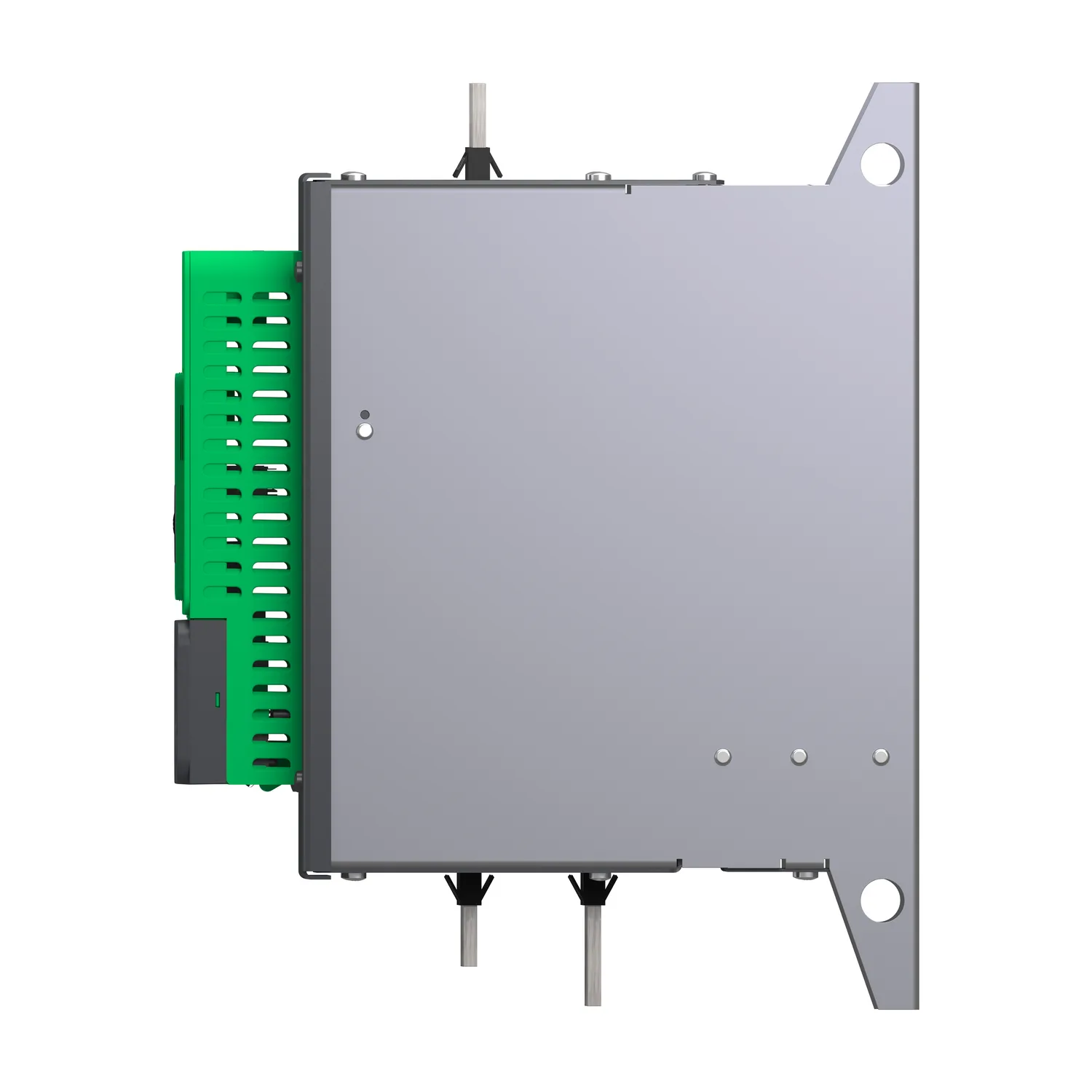

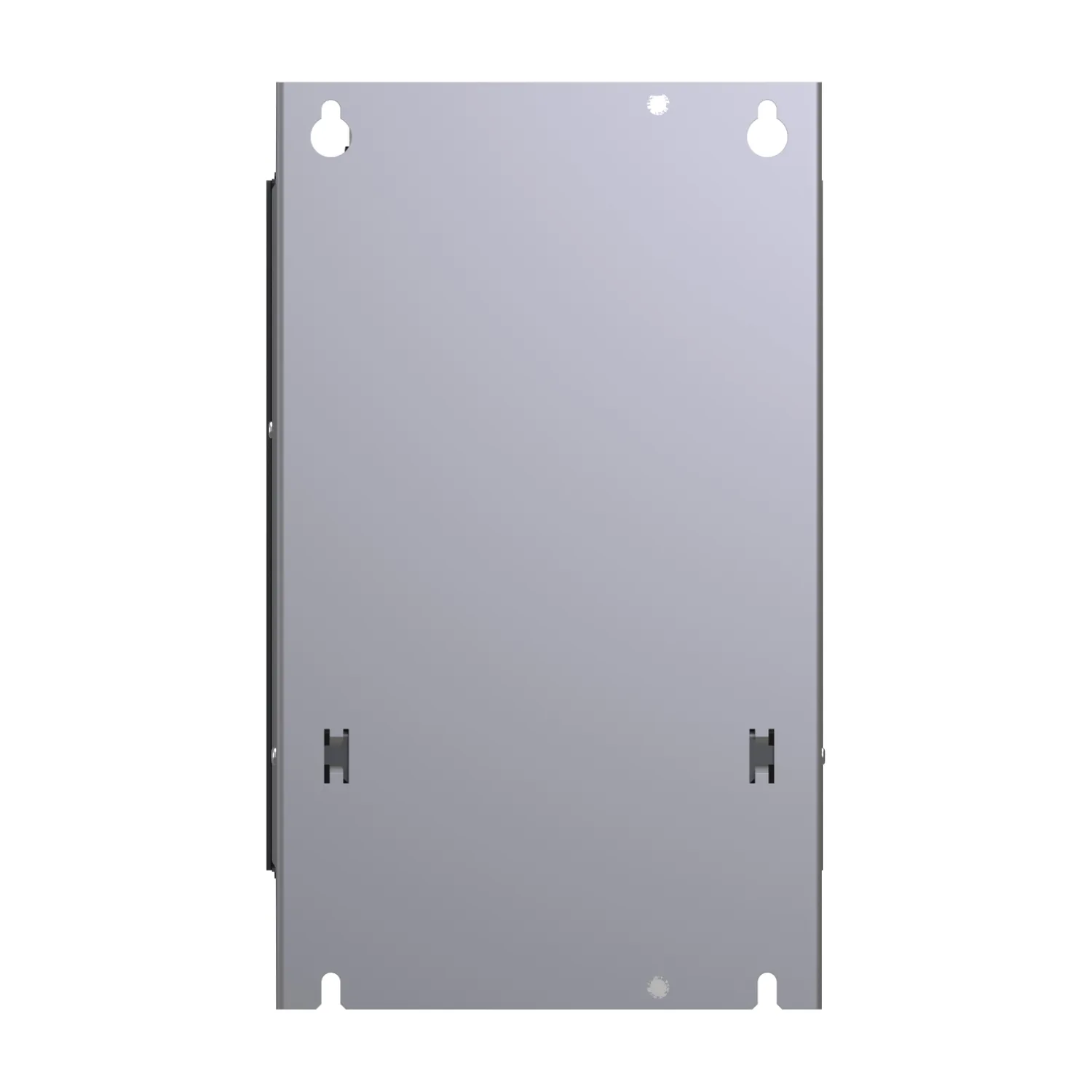

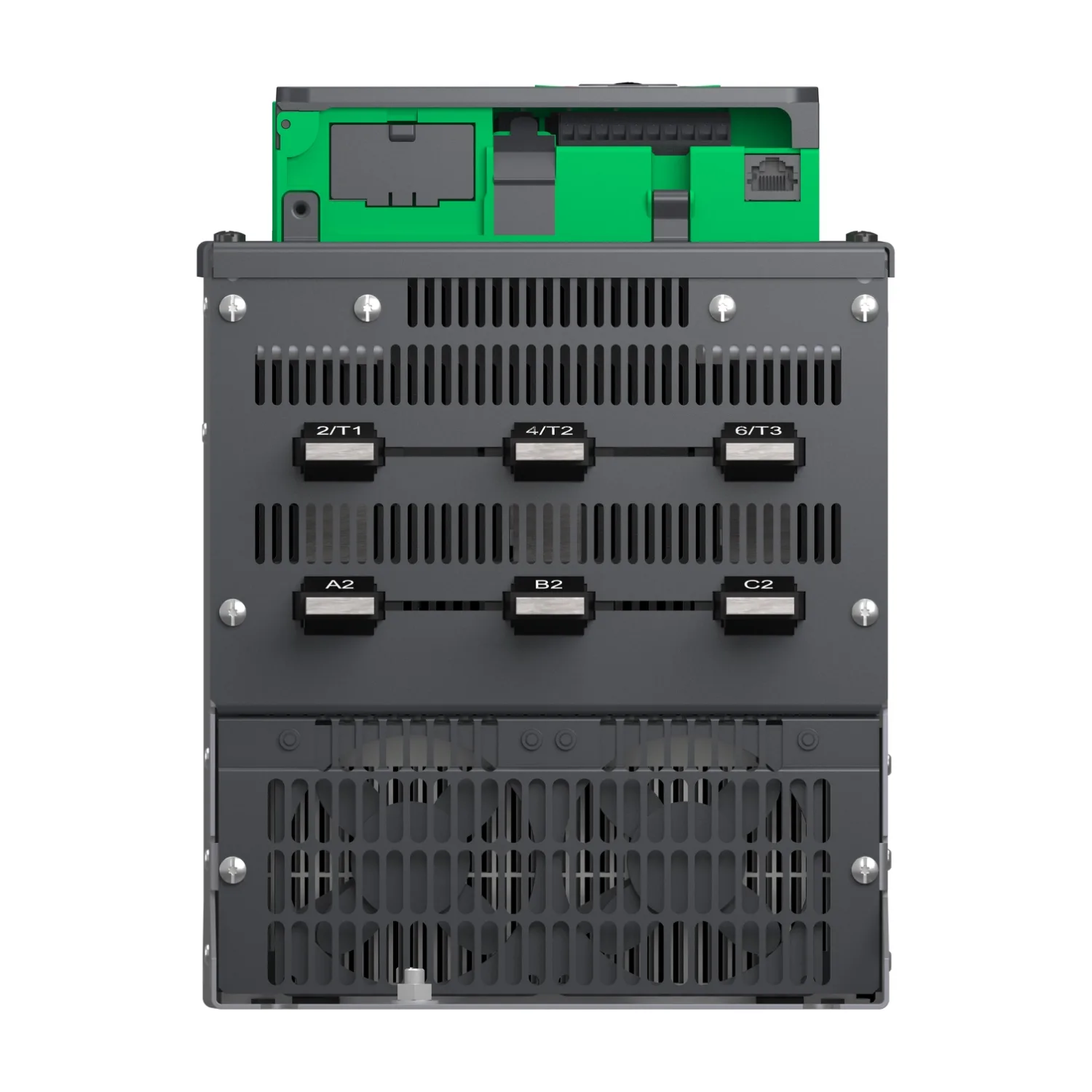

Altivar Soft Starter ATS480 - 170A - 208V à 690V
Schneider ATS480C17Y, Altivar Soft Starter ATS480 - 170A - 208V à 690V. Catégorie : Altivar Soft Starter ATS480. Demandez un devis pour le prix et le délai.
- Référence :ATS480C17Y
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :3,997.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Altivar Soft Starter ATS480
- Type De Produit Ou Équipement
- Démarreur progressif
- Destination Du Produit
- Moteurs asynchrones
- Application Spécifique Du Produit
- Process et infrastructures
Description du produit
Ce démarreur électronique ATS480 de 170A et 208 à 690V, IP21, au format "Compact", répond aux besoins de démarrage et ralentisseur des moteurs asynchrones pour toutes les applications industrielles. Cet ATS480, communément appelé Altivar Soft Starter, offre des performances exceptionnelles pour la commande des moteurs dans les applications machines, process et bâtiments. Grâce à son intelligence intégrée, cet appareil connecté collecte et partage des données pour améliorer l’efficacité opérationnelle, la sécurité et la fiabilité. Il est parfaitement adapté pour le traitement des fluides, les process industriels ainsi que les démarrages exigeants comme les broyeurs, concasseurs, compresseurs, …. Altivar Soft Starter ATS480 remplace l’ATS48 en conservant le même encombrement, le même disjoncteur, les mêmes contacteurs et les mêmes câbles. Il garantit la continuité du process tout en introduisant des innovations. Il intègre le même pont puissance que l'ATS48 et bénéficie d'un contrôle avec toutes les valeurs d'EcoStruXure. Les performances de la gamme ATS480 répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-4-2, CEM classes A et B,CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO et TCF. L'ATS480 dispose des mêmes options de communication et de terminal graphique VW3A1111 que toute la gamme Altivar. Vous pouvez utiliser l'outil Motor Control Configurator pour obtenir la référence ATS480 la plus adaptée à votre besoin, en moins de 2 min.
Caractéristiques principales
- Option de communication Altivar compatible
- Conversion de la Configuration ATS48 vers ATS480 dans SoMove
- Réduction des temps d'arrêts
- Possibilité ATS480 câblé dans le couplage triangle du moteur
- Cybersécurité
Caractéristiques techniques
Principales16
| Gamme De Produit | Altivar Soft Starter ATS480 |
|---|---|
| Type De Produit Ou Équipement | Démarreur progressif |
| Destination Du Produit | Moteurs asynchrones |
| Application Spécifique Du Produit | Process et infrastructures |
| Nom De L'appareil | ATS480 |
| Nombre De Phases Réseau | 3 phases |
| Catégorie D'emploi | AC-3A; AC-53A |
| Tension D'alimentation | 208...690 V - 15...10 % |
| Fréquence D'alimentation | 50...60 Hz - 20...20 % |
| [Ie] Courant Assigné D'emploi | Service normal: 170,0 A (à <40 °C) |
| Courant Nominal En Application Sévère | 140,0 A at 40 °C pour robuste |
| Contrôle De Couple | Vrai |
| Degré De Protection IP | IP00 |
| Puissance Moteur KW | 45,0 kW à 230 V dans la ligne d'alimentation du moteur service normal; 37,0 kW à 230 V dans la ligne d'alimentation du moteur robuste; 90,0 kW à 400 V dans la ligne d'alimentation du moteur service normal; 75,0 kW à 400 V dans la ligne d'alimentation du moteur robuste; 90,0 kW à 440 V dans la ligne d'alimentation du moteur service normal; 75,0 kW à 440 V dans la ligne d'alimentation du moteur robu |
| Puissance Moteur Hp | 50,0 hp à 208 V service normal; 40,0 hp à 208 V robuste; 60,0 hp à 230 V service normal; 50,0 hp à 230 V robuste; 125,0 hp à 460 V service normal; 100,0 hp à 460 V robuste; 150,0 hp à 575 V service normal; 125,0 hp à 575 V robuste |
| Carte Optionnelle | Module de communication pour Profibus DP V1; Module de communication pour Modbus TCP/EtherNet/IP; Module de communication pour CANopen daisy chain; Module de communication pour CANopen Sub-D; Module de communication pour CANopen open style; Module de communication pour Profinet |
Complémentaires46
| Raccordement De L'appareil | Dans la ligne d'alimentation du moteur; Aux bornes en triangle du moteur |
|---|---|
| [Us] Tension Du Circuit De Commande | 110...230 V CA 50/60 Hz - 15...10 % |
| Puissance Apparente | 0,09 kVA |
| Protection Intégrée Contre Les Surcharges Moteur | Vrai |
| Classe Protection Thermique Moteur | Classe 10E |
| Type De Protection | Défaut de phase : ligne; Protection thermique intégrée : moteur; Protection thermique : démarreur; Surcharge de courant : moteur; Souscharge : moteur; Démarrage trop long, blocage rotor : moteur; Perte de phase moteur : moteur; Perte de phase d'alimentation électrique : ligne; Perte de phase d'alimentation électrique : moteur; Protection thermique : moteur |
| Limitation De Courant %In (5x Ie Maximum) | 150…700 % |
| Spécification De Perte De Courant Nominal | 170,0 A |
| Perte De Puissance Statique Courant Indépendant | 25,0 W |
| Perte De Puissance Par Appareil En Fonction Du Courant | 459,0 W |
| Normes | CEI 60947-4-2; UL 60947-4-2; CEI 60664-1 |
| Certifications Du Produit | CE; cULus; CCC; UKCA; RCM; EAC; DNV; ABS; BV; CCS |
| Marquage | CE; CCC; UKCA; EAC; RCM; CULus |
| [Uc] Tension Circuit De Commande | 24 V CC |
| Nombre D'entrée Logique | 4 |
| Type D'entrée Logique | (STOP) entrées logiques, 3500 Ohm; (RUN) entrées logiques, 3500 Ohm; (DI3) programmable comme entrée logique, 3500 Ohm; (DI4) programmable comme entrée logique, 3500 Ohm |
| Compatibilité De L'entrée | STOP: entrée TOR niveau 1 PLC se conformer à CEI 61131-2; RUN: entrée TOR niveau 1 PLC se conformer à CEI 61131-2; DI3: entrée TOR niveau 1 PLC se conformer à CEI 61131-2; DI4: entrée TOR niveau 1 PLC se conformer à CEI 61131-2 |
| Entrée Logique | Entrée logique programmable à l'état 0 : < 5 V |
| Nombre De Sorties Relais | 3 |
| Type De Sortie Relais | Sorties relais R1A 1 NO; Sorties relais R1B 1 NO; Sorties relais RIC NO/NF programmable |
| Courant Commuté Minimum | 100 mA à 12 V CC pour sorties relais |
| Courant Commuté Max | Sorties relais 2 A à 250 V CA; Sorties relais 2 A à 30 V CC; Sorties relais |
| Nombre De Sortie Logique | 2 |
| Type De Sortie Logique | (DQ1) sortie logique programmable <= 30 V; (DQ2) sortie logique programmable <= 30 V |
| Compatibilité De Sortie | Collecteur ouvert niveau 1 PLC se conformer à CEI 65A-68 |
| Nombre D'entrées Analogiques | 1 |
| Type D'entrée Analogique | AI1/PTC sonde de température PTC/Pt 100; PTC2 sonde de température PTC/Pt 100; PTC3 sonde de température PTC/Pt 100 |
| Nombre De Sorties Analogiques | 1 |
| Type De Sortie Analogique | Sortie courant AQ1: 0...20 mA ou 0...10 V, impédance <500 Ohm |
| Protocole De Port De Communication | Modbus série |
| Type De Connecteur | 1 RJ45 |
| Liaison Informatique De Communication | Série |
| Interface Physique | 2-fils RS 485 |
| Vitesse De Transmission | 1200...256000 bit/s |
| Trame De Transmission | RTU |
| Format Des Données | 8 bits, configurable pair, impair ou sans parité |
| Type De Polarisation | Aucune impédance pour Modbus série |
| Nombre D'adresses | 0…227 pour Modbus série |
| Méthode D'accès | Esclave Modbus série |
| Fonction Disponible | Contrôle bypass externe; Pré-chauffe; Désenfumage; Multi-moteur en cascade; Deuxième groupe moteur; Gestion utilisateur; Renforcement des ports et des services; Journalisation des événements de sécurité; Mise à jour du firmware cybersécurisé; Sens unique |
| Terminal Graphique Disponible | Vrai |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Hauteur | 340,0 mm |
| Largeur | 200,0 mm |
| Profondeur | 272,0 mm |
| Poids Net | 12,4 kg |
Environnement18
| Compatibilité Électromagnétique | Émissions transmises par conduction et rayonnées niveau A conforming to CEI 60947-4-2; Émissions transmises par conduction et rayonnées avec bypass niveau B conforming to CEI 60947-4-2; Ondes oscillantes amorties niveau 3 conforming to CEI 61000-4-12; Décharge électrostatique niveau 3 conforming to CEI 61000-4-11; Immunité aux transitoires électriques niveau 4 conforming to CEI 61000-4-4; Immunité |
|---|---|
| Degré De Pollution | Niveau 3 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV |
| [Ui] Tension Assignée D'isolement | 690 V |
| Classe Environnementale (en Fonctionnement) | Classe 3C3 selon CEI 60721-3-3; Classe 3S2 selon CEI 60721-3-3 |
| Humidité Relative | 0…95 % sans condensation ni chute d'eau se conformer à CEI 60068-2-3 |
| Température De L'air Ambiant En Fonctionnement | 40…60 °C (avec réduction de courant de 2 % par °C); -15…40 °C (sans déclassement) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; > 1000…4000 m avec réduction de courant de 1 % tous les 100 m |
| Déviation Maximale Sous Charge Vibratoire (en Fonctionnement) | 1,5 mm à 2...13 Hz |
| Déviation Maximale Sous Charge Vibratoire (en Stockage) | 1,75 mm à 2...9 Hz |
| Déviation Maximale Sous Charge Vibratoire (en Transport) | 1,75 mm à 2...9 Hz |
| Accélération Maximale Sous Contrainte Vibratoire (en Fonctionnement) | 10 m/s² à 13...200 Hz |
| Accélération Maximale Sous Charge Vibratoire (en Stockage) | 15 m/s² à 200...500 Hz; 10 m/s² à 9...200 Hz |
| Accélération Maximale Sous Charge Vibratoire (en Transport) | 15 m/s² à 200...500 Hz; 10 m/s² à 9...200 Hz |
| Accélération Maximale Sous Choc (en Fonctionnement) | 150 m/s² à 11 ms |
| Accélération Maximale Sous Charge De Choc (en Stockage) | 100 m/s² à 11 ms |
| Accélération Maximale Sous Charge De Choc (en Transport) | 100 m/s² à 11 ms |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 43,0 cm |
| Largeur De L'emballage 1 | 32,0 cm |
| Longueur De L'emballage 1 | 45,5 cm |
| Poids De L'emballage (Kg) | 14,367 kg |
| Type D'emballage 2 | S06 |
| Nb Produits Dans L'emballage 2 | 2 |
| Hauteur De L'emballage 2 | 75,0 cm |
| Largeur De L'emballage 2 | 60,0 cm |
| Longueur De L'emballage 2 | 80,0 cm |
| Poids De L'emballage 2 | 41,8 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
