Schneider

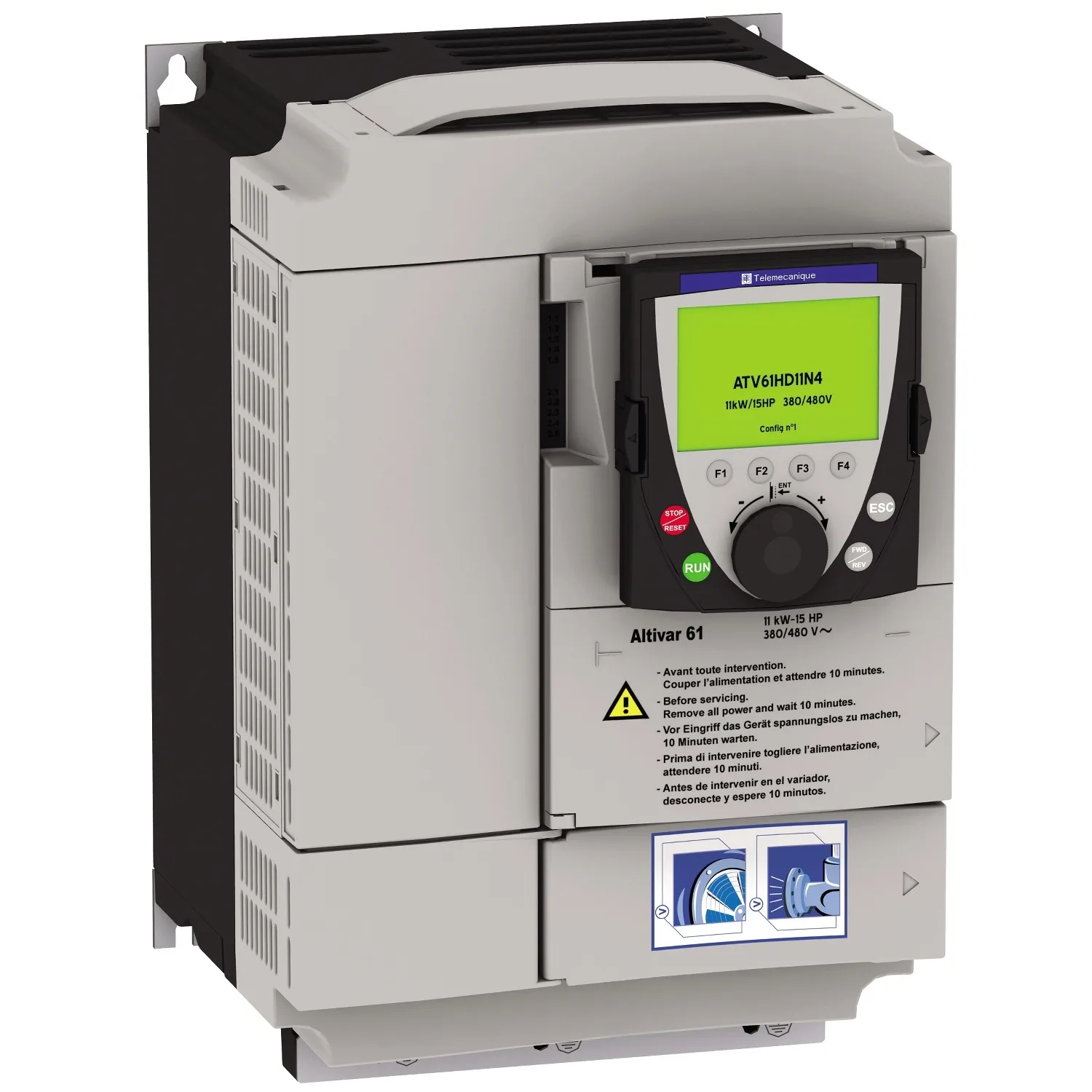

Altivar 61 - variateur de vitesse - 18,5kW 25CV - 500V - filtre CEM - term.-IP20
Pas en vente
Schneider ATV61HD18N4, Altivar 61 - variateur de vitesse - 18,5kW 25CV - 500V - filtre CEM - term.-IP20. Catégorie : Altivar 61. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :ATV61HD18N4
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produit
- Altivar 61
- Type De Produit Ou Équipement
- Variateur de vitesse
- Application Spécifique Du Produit
- Appareil de ventilation et de pompage
- Nom De Composant
- ATV61
Description du produit
Variateur de vitesse ATV61 - 18,5kW 25ch - 380...480V - IP20
Caractéristiques techniques
Principales21
| Gamme De Produit | Altivar 61 |
|---|---|
| Type De Produit Ou Équipement | Variateur de vitesse |
| Application Spécifique Du Produit | Appareil de ventilation et de pompage |
| Nom De Composant | ATV61 |
| Puissance Moteur KW | 18,5 kW, 3 phases à 380…480 V |
| Puissance Moteur Hp | 25 hp, 3 phases à 380…480 V |
| Tension D'alimentation | 380…480 V - 15...10 % |
| Nombre De Phase D'alimentation | 3 phases |
| Courant De Ligne | 37,5 A pour 480 V 3 phases 18,5 kW / 25 hp; 45,5 A pour 380 V 3 phases 18,5 kW / 25 hp |
| Filtre CEM | Filtre CEM niveau 3 |
| Variante De Construction | Avec dissipateur thermique |
| Puissance Apparente | 29,9 kVA à 380 V 3 phases 18,5 kW / 25 hp |
| Isc Maximal De La Ligne Présumée | 22 kA pour 3 phases |
| Courant Transitoire Maximum | 49,2 A pour 60 s, 3 phases |
| Fréquence De Découpage Nominale | 12 kHz |
| Fréquence De Commutation | 1...16 kHz réglable; 12...16 kHz avec facteur de réduction |
| Contrôle Moteur Asynchrone | Rapport tension/fréquence, 5 points; Rapport tension/fréquence, 2 points; Commande vecteur de flux sans capteur, standard; Rapport tension/fréquence - Économie d'énergie, U/f quadratique |
| Profil Contrôle Moteur Synchrone | Commande vecteur sans capteur, standard |
| Protocole De Port De Communication | CANopen; Modbus |
| Type De Polarisation | Aucune impédance pour Modbus |
| Carte Optionnelle | Carte de communication pour APOGEE FLN; Carte de communication pour BACnet; Carte de communication pour CC-Link; Contrôleur à l'intérieur de la carte programmable; Carte de communication pour DeviceNet; Carte de communication pour Ethernet IP; Carte de communication pour Fipio; Carte d'extension d'E/S; Carte de communication pour Interbus-S; Carte de communication pour LonWorks; Carte de communica |
Complémentaires53
| Destination Du Produit | Moteurs synchrones; Moteurs asynchrones |
|---|---|
| Limite De Tension D'alimentation | 323…528 V |
| Fréquence D'alimentation | 50...60 Hz - 5...5 % |
| Fréquence Limite D'alimentation | 47,5...63 Hz |
| Courant De Sortie Permanent | 34 A à 12 kHz, 460 V - 3 phases; 41 A à 12 kHz, 380 V - 3 phases |
| Fréquence De Sortie | 0,1…599 Hz |
| Plage De Vitesse | 1…100 en mode boucle ouverte, sans rétroaction rapide |
| Précision De Vitesse | +/-10% du glissement nominal 0,2 Tn à Tn sans retour vitesse |
| Précision De Couple | +/- 15 % en mode boucle ouverte, sans rétroaction rapide |
| Surcouple Transitoire | 130 % du couple nominal du moteur +/- 10 % pour 60 s |
| Couple De Freinage | <= 125 % avec résistance de freinage; 30 % sans résistance de freinage |
| Boucle De Régulation | Régulateur de fréquence PI |
| Compensation De Glissement Du Moteur | Réglable; Peut être supprimé; Non disponible en rapport tension/fréquence (2 ou 5 points); Automatique quelque soit la charge |
| Diagnostic | 1 DEL (rouge) pour tension du lecteur |
| Tension De Sortie | <= tension d'alimentation |
| Isolation Électrique | Entre raccordements de puissance et de commande |
| Type De Câble Pour Montage Dans Un Coffret | Avec un kit IP21 ou IP31 : 3 fil(s)câble CEI à 40 °C, cuivre 70°C / PVC; Avec kit UL type 1 : 3 fil(s)câble UL 508 à 40 °C, cuivre 75°C / PVC; Sans kit de montage : 1 fil(s)câble CEI à 45 °C, cuivre 70°C / PVC; Sans kit de montage : 1 fil(s)câble CEI à 45 °C, cuivre 90°C / XLPE/EPR |
| Raccordement Électrique | Borne 2,5 mm² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR); Borne 25 mm² / AWG 3 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| Couple De Serrage | 0,6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR); 5,4 N.m, 47,7 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| Alimentation | Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) :10,5 V CC, +/- 5 %, <10 mA avec protection contre les surcharges et courts-circuits; Alimentation interne :24 V CC (21…27 V), <200 mA avec protection contre les surcharges et courts-circuits; Alimentation externe :24 V CC (19…30 V) |
| Nombre D'entrées Analogiques | 2 |
| Type D'entrée Analogique | AI1-/Al1+ tension différentielle bipolaire : +/- 10 V CC 24 V max, résolution 11 bits + sign; AI2 courant configurable par logiciel : 0...20 mA, impédance : 242 Ohm, résolution 11 bits; AI2 tension configurable par logiciel : 0...10 V CC 24 V max, impédance : 30000 Ohm, résolution 11 bits |
| Temps D'échantillonnage | 2 ms +/- 0,5 ms (AI1-/Al1+) - entrée analogique; 2 ms +/- 0,5 ms (Al2) - entrée analogique; 2 ms +/- 0,5 ms (AO1) - sortie analogique; 2 ms +/- 0,5 ms (LI1...LI5) - entrée TOR; 2 ms +/- 0,5 ms (LI6)si configuré en tant qu'entrée logique - entrée TOR |
| Précision Absolue | +/- 0,6 % (AI1-/Al1+) pour une variation de température de 60 °C; +/- 0,6 % (AI2) pour une variation de température de 60 °C; +/- 1 % (AO1) pour une variation de température de 60 °C |
| Erreur De Linéarité | +/- 0,15 % de la valeur maximale (AI1-/Al1+); +/- 0,15 % de la valeur maximale (AI2); +/- 0,2 % (AO1) |
| Nombre De Sorties Analogiques | 1 |
| Type De Sortie Analogique | AO1 courant configurable par logiciel, plage de sortie analogique 0...20 mA, impédance : 500 Ohm, résolution 10 bits; AO1 tension configurable par logiciel, plage de sortie analogique 0...10 V CC, impédance : 470 Ohm, résolution 10 bits; AO1 sortie logique configurable par logiciel 10 V, 20 mA |
| Nombre De Sortie Logique | 2 |
| Type De Sortie Logique | Relais logique configurable : (R1A, R1B, R1C) NO/NF - 100000 cycle; Relais logique configurable : (R2A, R2B) NO - 100000 cycle |
| Temps De Réponse Max | <= 100 ms en STO (couple sécurisé éteint); R1A, R1B, R1C <= 7 ms, tolérance +/- 0,5 ms; R2A, R2B <= 7 ms, tolérance +/- 0,5 ms |
| Courant Commuté Minimum | 3 mA à 24 V CC pour relais logique configurable |
| Courant Commuté Max | R1, R2 : 2 A à 250 V CA inductive charge, cos phi = 0,4 et L/R = 7 ms; R1, R2 : 2 A à 30 V CC inductive charge, cos phi = 0,4 et L/R = 7 ms; R1, R2 : 5 A à 250 V CA résistive charge, cos phi = 1 et L/R = 0 ms; R1, R2 : 5 A à 30 V CC résistive charge, cos phi = 1 et L/R = 0 ms |
| Nombre D'entrée Logique | 7 |
| Type D'entrée Logique | Programmable (LI1...LI5)24 V CC (<= 30 V), avec niveau 1 PLC - 3500 Ohm; Configurable par interrupteur (LI6)24 V CC (<= 30 V), avec niveau 1 PLC - 3500 Ohm; Sonde PTC configurable par interrupteur (LI6)0…6 sondes - 1500 Ohm; Entrée de sécurité (PWR)24 V CC (<= 30 V) - 1500 Ohm |
| Entrée Logique | Logique négative (NPN) (LI1...LI5), > 16 V (état 0), < 10 V (état 1); Logique positive (source) (LI1...LI5), 11 V (état 1); Logique négative (NPN) (LI6)si configuré en tant qu'entrée logique, > 16 V (état 0), < 10 V (état 1); Logique positive (source) (LI6)si configuré en tant qu'entrée logique, 11 V (état 1) |
| Rampes D'accélération Et Décélération | Adaptation automatique de rampe si capacité de coupure dépassée par résistance; S, U ou personnalisé; À réglage linéaire séparé de 0,01 à 9000 s |
| Freinage D'arrêt | Injection bus DC |
| Type De Protection | Contre dépassement vitesse limite : variateur; Contre déperdition phase entrée : variateur; Coupure sur le circuit de contrôle : variateur; Coupures de phase en entrée : variateur; Surtension d'alimentation électrique : variateur; Sous-tension d'alimentation électrique : variateur; Surintensité entre phases de sortie et terre : variateur; Protection surchauffe : variateur; Surtension sur le bus DC |
| Résistance D'isolement | > 1 mOhm 500 VDC pendant 1 minute à la terre |
| Résolution En Fréquence | Entrée analogique : 0,024/50 Hz; Unité d'affichage : 0,1 Hz |
| Type De Connecteur | 1 RJ45 (sur face avant) pour Modbus; 1 RJ45 (sur la borne) pour Modbus; SUB-D 9 mâle sur RJ45 pour CANopen |
| Interface Physique | 2-fils RS 485 pour Modbus |
| Trame De Transmission | RTU pour Modbus |
| Vitesse De Transmission | 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps pour Modbus sur la borne; 9600 bps, 19200 bps pour Modbus sur face avant; 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen |
| Format Des Données | 8 bits, 1 bit d'arrêt, bits de parité pairs pour Modbus sur face avant; 8 bits, bits de parité impairs, pairs ou non configurables pour Modbus sur la borne |
| Nombre D'adresses | 1…127 pour CANopen; 1…247 pour Modbus |
| Méthode D'accès | Esclave CANopen |
| Marquage | CE |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Poids Net | 22 kg |
| Largeur | 230 mm |
| Hauteur | 400 mm |
| Profondeur | 213 mm |
Environnement13
| Niveau Acoustique | 60,2 dB se conformer à 86/188/EEC |
|---|---|
| Tenue Diélectrique | 3535 V CC entre terre et bornes d'alimentation électrique; 5092 V CC entre commande et bornes d'alimentation électrique |
| Compatibilité Électromagnétique | Test d'immunité aux radio-fréquences conduites niveau 3 conforming to CEI 61000-4-6; Test d'immunité aux transitoires électriques rapides/en salves niveau 4 conforming to CEI 61000-4-4; Test d'immunité aux transitoires électriques rapides niveau 3 conforming to CEI 61000-4-2; Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 conforming to CEI 61000-4-3; Test d'immuni |
| Normes | CEI 61800-3; EN 55011 class A group 2; CEI 61800-5-1; CEI 60721-3-3 class 3C1; CEI 61800-3 environnements 2 catégorie C3; CEI 60721-3-3 class 3S2; UL Type 1; CEI 61800-3 environnements 1 catégorie C3 |
| Certifications Du Produit | GOST; NOM 117; CSA; C-Tick; DNV; UL |
| Degré De Pollution | 2 se conformer à CEI 61800-5-1 |
| Degré De Protection | IP20 sur la partie supérieure sans obturateur sur le couvercle se conformer à CEI 60529; IP20 sur la partie supérieure sans obturateur sur le couvercle se conformer à CEI 61800-5-1; IP21 se conformer à CEI 60529; IP21 se conformer à CEI 61800-5-1; IP41 sur la partie supérieure se conformer à CEI 60529; IP41 sur la partie supérieure se conformer à CEI 61800-5-1; IP54 sur la partie inférieure se con |
| Tenue Aux Vibrations | 1 gn (f= 13…200 Hz) se conformer à CEI 60068-2-6; 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-27 |
| Humidité Relative | 5…95 % sans condensation se conformer à CEI 60068-2-3; 5…95 % sans eau qui coule se conformer à CEI 60068-2-3 |
| Température De L'air Ambiant En Fonctionnement | -10…50 °C (sans déclassement); 50…60 °C (avec facteur de réduction) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; 1000…3000 m avec réduction de courant de 1 % tous les 100 m |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 39,0 cm |
| Largeur De L'emballage 1 | 39,0 cm |
| Longueur De L'emballage 1 | 55,0 cm |
| Poids De L'emballage (Kg) | 25,7 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
