Schneider

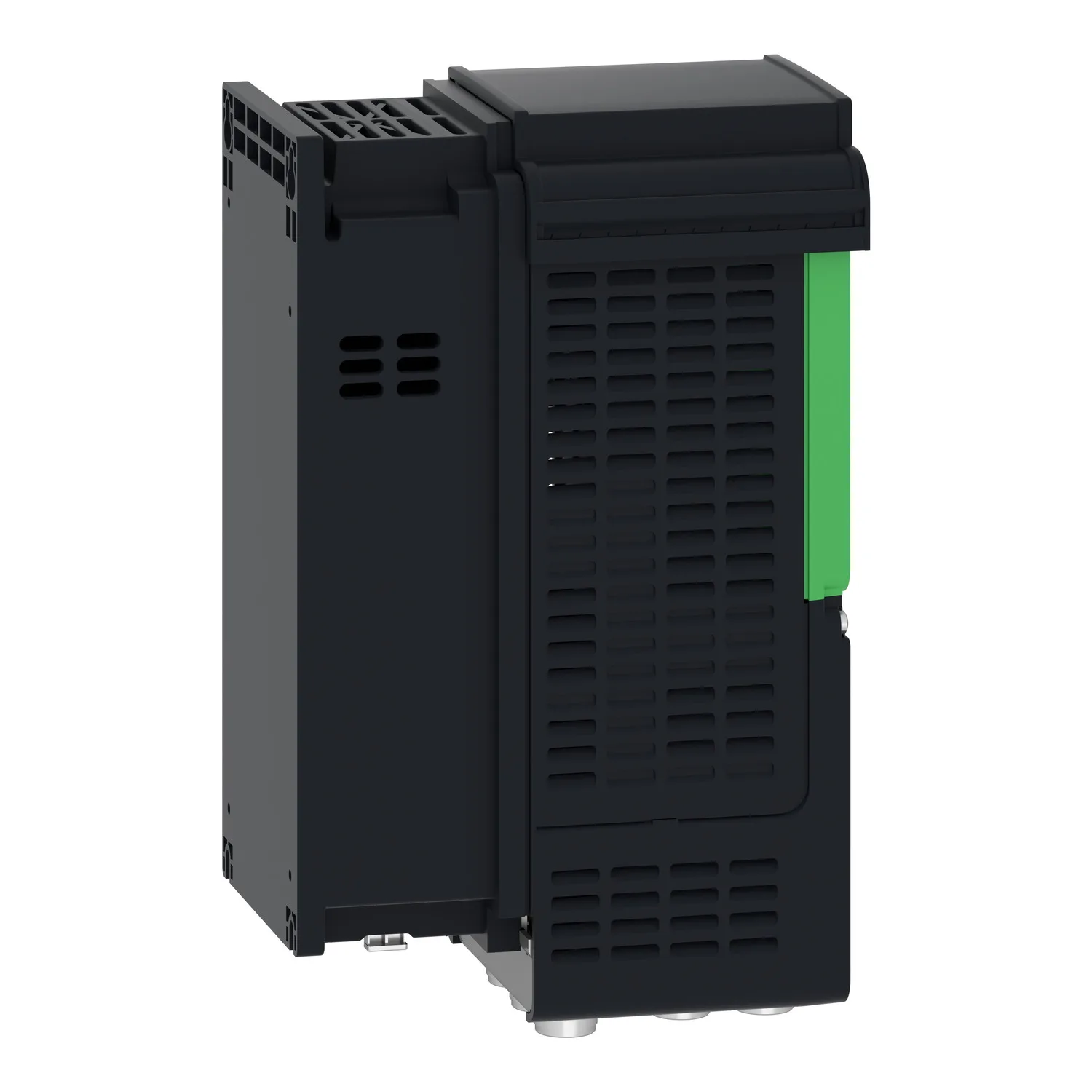

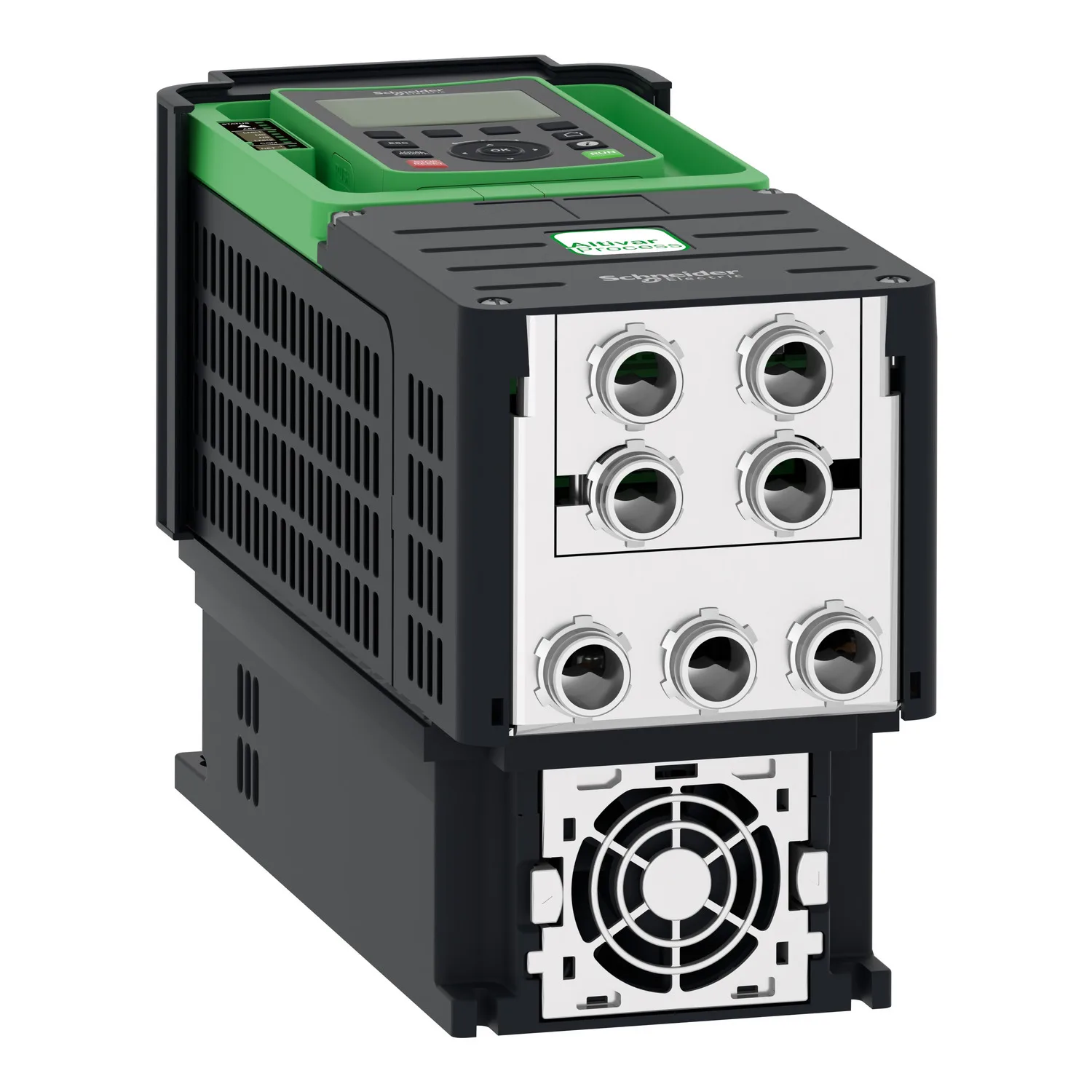

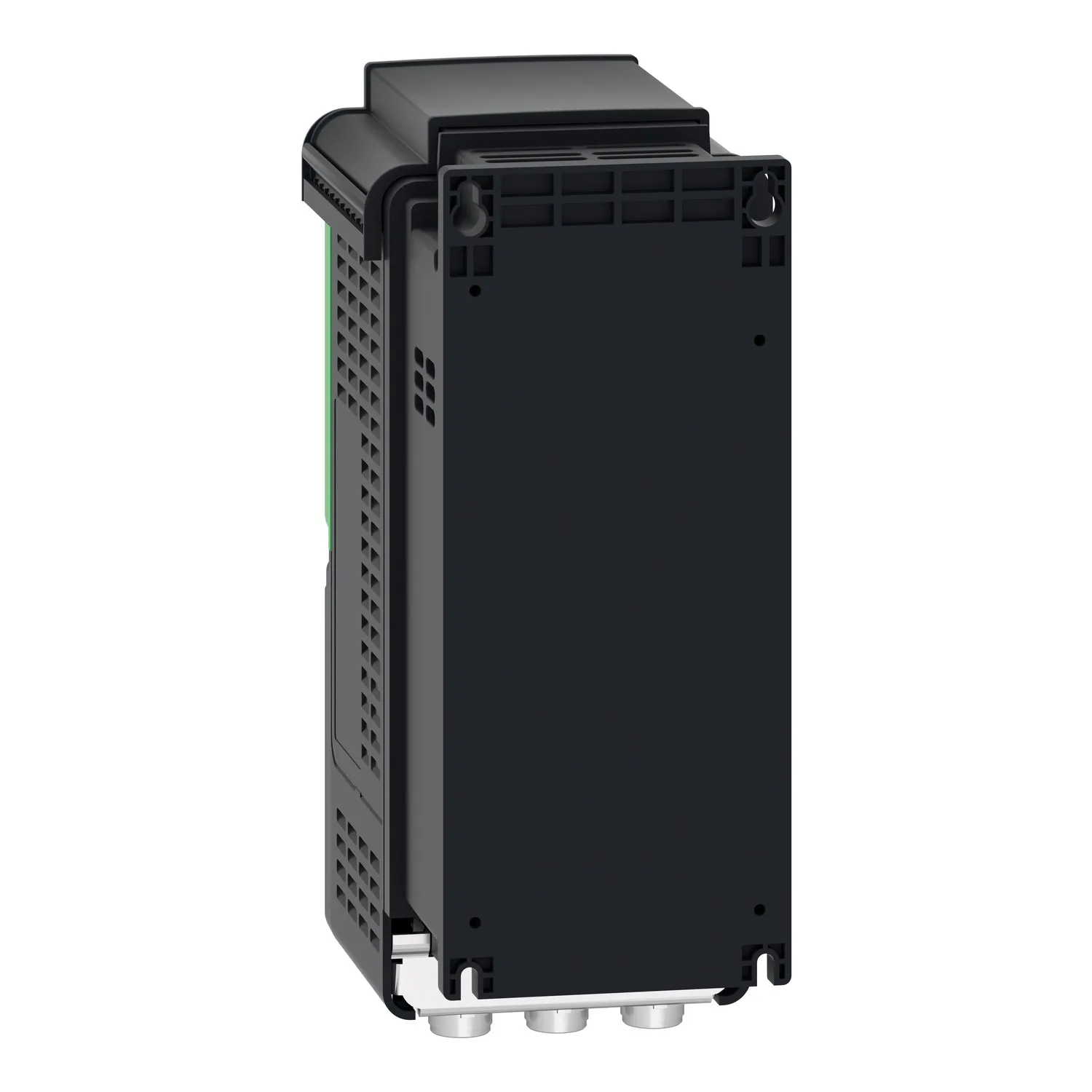

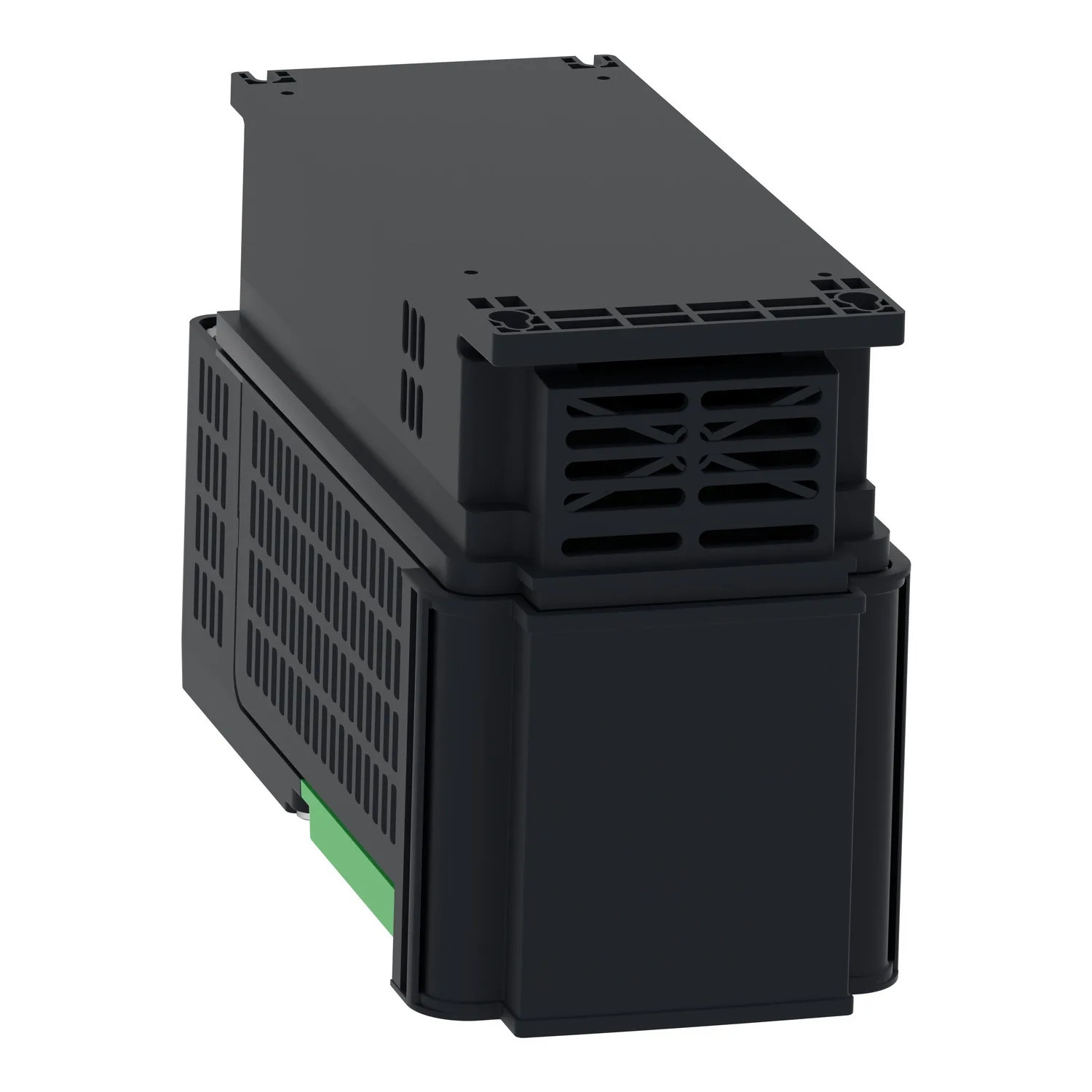

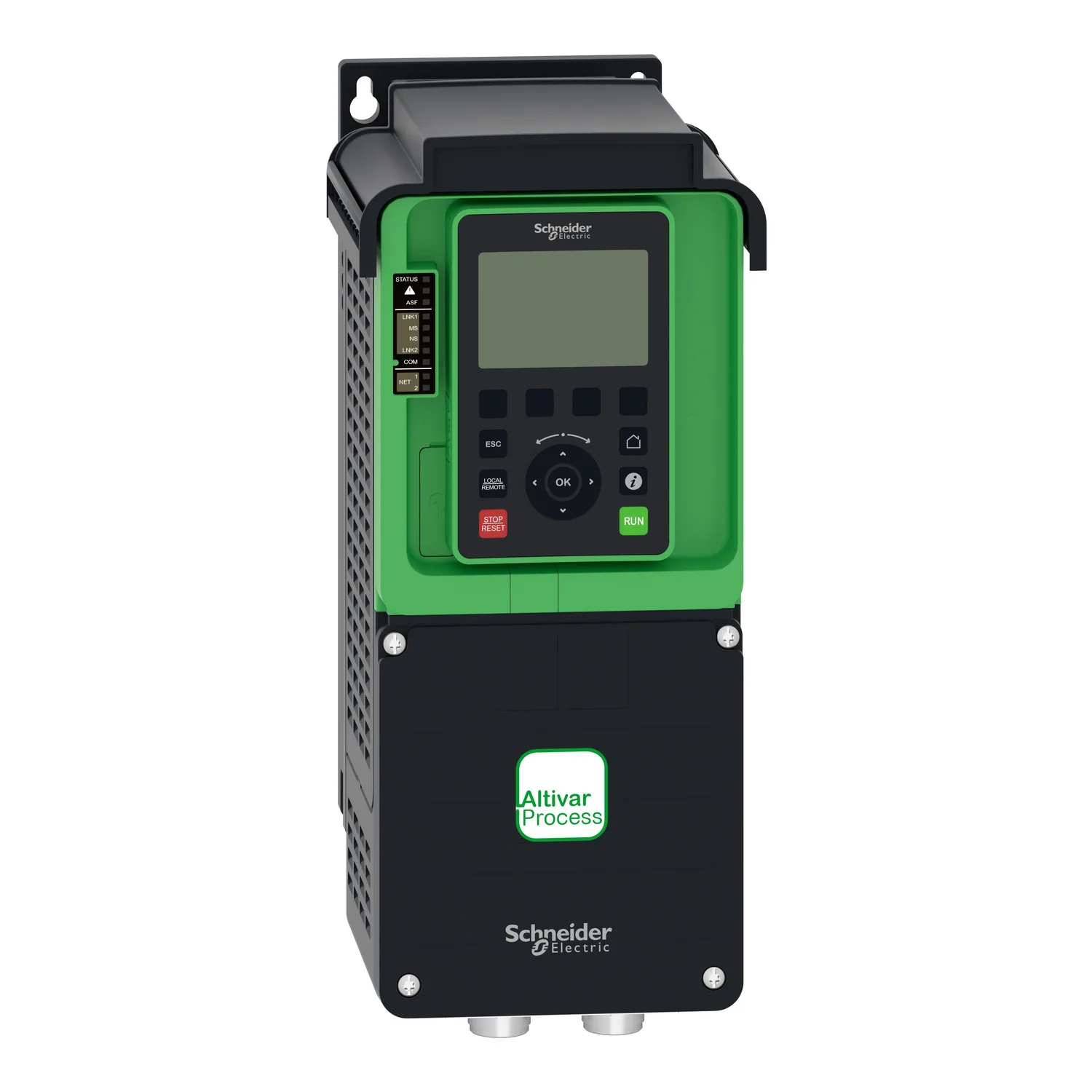

Altivar 930 - variateur de vitesse - 0,75kW - 400/480V - avec frein - IP21
Schneider ATV930U07N4, Altivar 930 - variateur de vitesse - 0,75kW - 400/480V - avec frein - IP21. Catégorie : Altivar Process ATV900. Demandez un devis pour le prix et le délai.
- Référence :ATV930U07N4
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,834.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Altivar Process ATV900
- Application Spécifique Du Produit
- Process pour l'industrie
- Type De Produit Ou Équipement
- Variateur de vitesse
- Variante
- Version standard; Avec hacheur de freinage
Description du produit
- Le variateur de vitesse ATV930 de 0,75kW et 400/480V Tri, IP21, répond aux besoins de pilotage de moteur dans les process industriels et infrastructures nécessitant un contrôle et une connectivité avancée. Filtre CEM (C2).
- Ce variateur de vitesse, avec unité de freinage, est conçu pour être monté en position verticale (+/- 10°) sur un mur.
- Grâce à sa connectivité, ce produit permet de gérer les fonctions de process évoluées (Maitre-Esclave, commande de frein) dans les segments de marché : pétrole et gaz, mines, minéraux et métaux, eau pour aliments et boissons et eaux usées.
- Il a été conçu pour résister dans les environnements industriels les plus sévères tels que les segments des process électro intensifs : Sidérurgie, Pétrole, Manutention, Extraction matériaux, …
- L'ATV930 commande et contrôle la chaine cinématique suivant des paramètres mécaniques issus de la modélisation du moteur pour un contrôle et commande de couple optimale y compris à vitesse nulle pour les applications Enrouleur/Dérouleur.
- La connectivité avancée du produit, notamment EtherNet/IP et Modbus TCP, permet une intégration approfondie dans les architectures d'automatisation.
- Les performances de la gamme ATV930 répondent à la plupart des normes internationales et homologations exigeantes : CE, ATEX, UL 508C, UL61800-5-1, CSA 22.2 N274, NOM, GOST, EAC, CTICK, RCM, KC, SIL, Classe 3C3 et 3S2 selon IEC 60721-3-3.
- L’association des services ATV930 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé.
- Des accessoires et options externes peuvent être associés aux variateurs Altivar Machine ATV930. La disponibilité de ces derniers dépend du calibre du variateur : résistance de freinage, inductance de ligne et moteur, kit de conformité.
Caractéristiques principales
- Flexibilité : commande tout type de moteur en boucle fermée
- Fonctionnement pendant 2 heures à 70°C
- WebServer intégré pour connexion des équipes de maintenance
- Connectivité avancée : double port Ethernet intégré
- Moindre encombrement : produit "Tout en un"
Caractéristiques techniques
Principales19
| Gamme De Produit | Altivar Process ATV900 |
|---|---|
| Application Spécifique Du Produit | Process pour l'industrie |
| Type De Produit Ou Équipement | Variateur de vitesse |
| Variante | Version standard; Avec hacheur de freinage |
| Application De L'appareil | Application industrielle |
| Destination Du Produit | Moteurs asynchrones; Moteurs synchrones |
| Nombre De Phases Réseau | 3 phases |
| Mode D'installation | Montage mural |
| Courant De Sortie Permanent | 2,2 A à 4 kHz pour service normal; 1,5 A à 4 kHz pour robuste |
| Protocole De Port De Communication | Modbus TCP; Ethernet IP; Modbus série |
| Option Module | Emplacement A: module de communication pour Profibus DP V1; Emplacement A: module de communication pour Profinet; Emplacement A: module de communication pour DeviceNet; Emplacement A: module de communication pour EtherCAT; Emplacement A: module de communication pour CANopen daisy chain RJ45; Emplacement A: module de communication pour CANopen SUB-D 9; Emplacement A: module de communication pour CA |
| [Us] Tension D'alimentation | 380…480 V - 15...10 % |
| Tolérance Relative De La Tension Secteur Symétrique | 10 % |
| Tolérance De Fréquence Relative Du Réseau Symétrique | 5 % |
| Courant De Sortie Nominal | 2,2 A |
| Puissance Moteur KW | 0,75 kW pour service normal; 0,37 kW pour robuste |
| Filtre CEM | Intégré; Avec plaque CEM en option |
| Degré De Protection IP | IP21 |
| Degré De Protection | UL type 1 |
Complémentaires68
| Raccordement Électrique | Contrôle: borne à vis 0,5…1,5 mm²/AWG 20...AWG 16; Côté ligne: borne à vis 2,5…6 mm²/AWG 14...AWG 10; Moteur: borne à vis 2,5…6 mm²/AWG 14...AWG 10; Bus CC: borne à vis 2,5…6 mm²/AWG 14...AWG 10 |
|---|---|
| Vitesse De Transmission | 10/100 Mbit/s pour Ethernet IP/Modbus TCP; 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus série |
| Mode D'échange | Half duplex, full duplex, auto-négociation Ethernet IP/Modbus TCP |
| Format Des Données | 8 bits, configurable pair, impair ou sans parité pour Modbus série |
| Type De Polarisation | Aucune impédance pour Modbus série |
| Nombre D'adresses | 1…247 pour Modbus série |
| Alimentation | Alimentation externe pour entrées numériques: 24 V CC (19…30 V), <1,25 mA, type de protection: protection contre les surcharges et courts-circuits; Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC +/- 5 %, <10 mA, type de protection: protection contre les surcharges et courts-circuits; Alimentation externe pour entrées numériques et STO: 24 V CC (21…27 V), <200 mA, |
| Signalisation Locale | Diagnostique local : 3 DEL (mono/double couleur); État de commnication intégré : 5 DEL (bicolore); État du module de communication : 2 DEL (bicolore); Présence de tension : 1 DEL (rouge) |
| Compatibilité De L'entrée | DI1...DI8: entrée TOR niveau 1 PLC se conformer à CEI 61131-2; DI7, DI8: entrée en train d'impulsions niveau 1 PLC se conformer à CEI 65A-68; STOA, STOB: entrée TOR niveau 1 PLC se conformer à CEI 61131-2 |
| Entrée Logique | Logique positive (source) (DI1...DI8), 11 V (état 1); Logique négative (NPN) (DI1...DI8), > 16 V (état 0), < 10 V (état 1); Logique positive (source) (DI7, DI8), 2,5 V (état 1); Logique positive (source) (STOA, STOB), 11 V (état 1) |
| Durée D'échantillonnage | 2 ms +/- 0,5 ms (DI1...DI8) - entrée TOR; 5 ms +/- 1 ms (DI7, DI8) - entrée en train d'impulsions; 1 ms +/- 1 ms (AI1, AI2, AI3) - entrée analogique; 5 ms +/- 1 ms (AQ1, AQ2) - sortie analogique |
| Précision | +/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique; +/- 1 % AQ1, AQ2 pour une variation de température de 60 °C sortie analogique |
| Erreur De Linéarité | AI1, AI2, AI3: +/- 0,15 % de la valeur maximale pour entrée analogique; AQ1, AQ2: +/- 0,2 % pour sortie analogique |
| Durée D’actualisation | Sortie relais (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Isolement | Entre raccordements de puissance et de commande |
| Nombre D'entrée Logique | 10 |
| Type D'entrée Logique | DI1...DI8 programmable, 24 V CC (<= 30 V), impédance: 3,5 kOhm; DI7, DI8 programmable comme entrée en train d'impulsions: 0…30 kHz, 24 V CC (<= 30 V); STOA, STOB suppression sûre du couple, 24 V CC ( 2,2 kOhm |
| Nombre De Sortie Logique | 2 |
| Type De Sortie Logique | Sortie logique DQ+ 0…1 kHz <= 30 V CC 100 mA; Programmable comme une sortie impulsionnelle DQ+ 0…30 kHz <= 30 V CC 20 mA; Sortie logique DQ- 0…1 kHz <= 30 V CC 100 mA |
| Nombre D'entrées Analogiques | 3 |
| Type D'entrée Analogique | AI1, AI2, AI3 tension configurable par logiciel : 0...10 V CC, impédance : 30 kOhm, résolution 12 bits; AI1, AI2, AI3 courant configurable par logiciel : 0…20 mA/4…20 mA, impédance : 250 Ohm, résolution 12 bits |
| Nombre De Sorties Analogiques | 2 |
| Type De Sortie Analogique | Tension configurable par logiciel AQ1, AQ2: 0...10 V CC impedance 470 Ohm, résolution 10 bits; Courant configurable par logiciel AQ1, AQ2: 0...20 mA impedance 500 Ohm, résolution 10 bits |
| Nombre De Sorties Relais | 3 |
| Type De Sortie Relais | Relais logique configurable R1: relais de défaut NO/NF durabilité électrique 100000 cycle; Relais logique configurable R2: relais de séquence NO durabilité électrique 1000000 cycle; Relais logique configurable R3: relais de séquence NO durabilité électrique 1000000 cycle |
| Courant Commuté Max | Sortie relais R1 sur résistive charge, cos phi = 1: 3 A à 250 V CA; Sortie relais R1 sur résistive charge, cos phi = 1: 3 A à 30 V CC; Sortie relais R1 sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V CA; Sortie relais R1 sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CC; Sortie relais R2, R3 sur résistive charge, cos phi = 1: 5 A à 250 V CA; Sortie relais R2, R3 sur r |
| Courant Commuté Minimum | Sortie relais R1, R2, R3: 5 mA à 24 V CC |
| Interface Physique | Ethernet; 2-fils RS 485 |
| Type De Connecteur | 2 RJ45; 1 RJ45 |
| Méthode D'accès | Esclave Modbus TCP |
| Trame De Transmission | RTU |
| Fonctionnement 4 Quadrants Possible | Vrai |
| Profil De Commande Pour Moteur Asynchrone | Couple constant; Couple optimisé; Couple variable |
| Profil Contrôle Moteur Synchrone | Moteur à aimant permanent; Moteur synchrone à réluctance |
| Fréquence De Sortie Maximale | 599 Hz |
| Rampes D'accélération Et Décélération | À réglage linéaire séparé de 0,01 à 9999 s |
| Compensation De Glissement Du Moteur | Indisponible en loi pour moteur à aimant permanent; Peut être supprimé; Automatique quelque soit la charge; Réglable |
| Fréquence De Commutation | 2...16 kHz réglable; 4...16 kHz avec facteur de réduction |
| Fréquence De Découpage Nominale | 4 kHz |
| Freinage D'arrêt | Injection bus DC |
| Résistance De Freinage Intégré | Vrai |
| Courant De Ligne | 1,5 A à 380 V (service normal); 0,9 A à 380 V (robuste); 1,3 A à 480 V (service normal); 0,8 A à 480 V (robuste) |
| Courant Maximum Actuel En Entrée Par Phase | 1,5 A |
| Tension De Sortie Max | 480,0 V |
| Puissance Apparente | 1,1 kVA à 480 V (service normal); 0,7 kVA à 480 V (robuste) |
| Courant Transitoire Maximum | 2,6 A pendant 60 s (service normal); 2,3 A pendant 60 s (robuste) |
| Fréquence Du Réseau | 50...60 Hz |
| Courant De Court-circuit Présumé De Ligne Lsc | 50 kA |
| Courant De Charge De Base En Cas De Surcharge Élevée | 1,5 A |
| Courant De Charge De Base À Faible Surcharge | 2,2 A |
| Puissance Dissipée En W | Convection naturelle: 26 W à 380 V, fréquence de commutation 4 kHz; Convection forcée: 21 W à 380 V, fréquence de commutation 4 kHz |
| Avec Fonction De Sécurité Safely Limited Speed (SLS) | Vrai |
| Avec Fonction De Sécurité Safe Brake Management (SBC/SBT) | Vrai |
| Avec Fonction De Sécurité Safe Operating Stop (SOS) | Faux |
| Avec Fonction De Sécurité Safe Position (SP) | Faux |
| Avec Fonction De Sécurité Safe Programmable Logic | Faux |
| Avec Fonction De Sécurité Safe Speed Monitor (SSM) | Faux |
| Avec Fonction De Sécurité Safe Stop 1 (SS1) | Vrai |
| Avec Fonction De Sécurité Safe Stop 2 (SS2) | Faux |
| Avec Fonction De Sécurité Safe Torque Off (STO) | Vrai |
| Avec Fonction De Sécurité Safely Limited Position (SLP) | Faux |
| Avec Fonction De Sécurité Safe Direction (SDI) | Faux |
| Type De Protection | Protection thermique : moteur; Suppression sûre du couple : moteur; Perte de phase du moteur : moteur; Protection thermique : variateur; Suppression sûre du couple : variateur; Surchauffe : variateur; Surintensité entre phases de sortie et terre : variateur; Surtension en sortie : variateur; Protection contre les courts-circuits : variateur; Perte de phase du moteur : variateur; Surtension sur le |
| Quantité Par Lot | 1 |
| Largeur | 144 mm |
| Hauteur | 350 mm |
| Profondeur | 206 mm |
| Poids Net | 4,5 kg |
Environnement26
| Résistance D'isolement | > 1 MOhm 500 VDC pendant 1 minute à la terre |
|---|---|
| Niveau Acoustique | 54,5 dB se conformer à 86/188/EEC |
| Tenue Aux Vibrations | 1,5 mm crête-à-crête (f= 2…13 Hz) se conformer à CEI 60068-2-6; 1 gn (f= 13…200 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-27 |
| Caractéristique D'environnement | Résistance à la pollution chimique classe 3C3 se conformer à CEI 60721-3-3; Résistance à la poussière classe 3S3 se conformer à CEI 60721-3-3 |
| Humidité Relative | 5…95 % sans condensation se conformer à CEI 60068-2-3 |
| Température De L'air Ambiant En Fonctionnement | -15…50 °C (sans déclassement); 50…60 °C (avec facteur de réduction) |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; 1000…4800 m avec réduction de courant de 1 % tous les 100 m |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Certifications Du Produit | CSA; UL; TÜV |
| Marquage | CE |
| Normes | UL 508C; CEI 61800-3; CEI 61800-5-1; CEI 61000-3-12; CEI 60721-3; CEI 61508; CEI 13849-1 |
| THDI Maximal | <48 % pleine charge se conformer à CEI 61000-3-12 |
| Variante De Construction | Enfermé |
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides niveau 3 conforming to CEI 61000-4-2; Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 conforming to CEI 61000-4-3; Test d'immunité aux transitoires électriques rapides/en salves niveau 4 conforming to CEI 61000-4-4; Test d'immunité aux surtensions 1,2/50 µs - 8/20 µs niveau 3 conforming to CEI 61000-4-5; Test d'i |
| Classe Environnementale (en Fonctionnement) | Classe 3C3 selon CEI 60721-3-3; Classe 3S3 selon CEI 60721-3-3 |
| Accélération Maximale Sous Choc (en Fonctionnement) | 150 m/s² à 11 ms |
| Accélération Maximale Sous Contrainte Vibratoire (en Fonctionnement) | 10 m/s² à 13...200 Hz |
| Déviation Maximale Sous Charge Vibratoire (en Fonctionnement) | 1,5 mm à 2...13 Hz |
| Humidité Relative Autorisée (pendant Le Fonctionnement) | Classe 3K5 selon EN 60721-3 |
| Volume D'air De Refroidissement | 38 m3/h |
| Catégorie De Surtension | III |
| Boucle De Régulation | Régulateur PID réglable |
| Degré De Pollution | 2 |
| Température De L'air Ambiant Pendant Le Transport | -40…70 °C |
| Température Ambiante Pour Le Stockage | -40…70 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 31,500 cm |
| Largeur De L'emballage 1 | 19,000 cm |
| Longueur De L'emballage 1 | 41,000 cm |
| Poids De L'emballage (Kg) | 5,770 kg |
| Type D'emballage 2 | S06 |
| Nb Produits Dans L'emballage 2 | 6 |
| Hauteur De L'emballage 2 | 75,000 cm |
| Largeur De L'emballage 2 | 60,000 cm |
| Longueur De L'emballage 2 | 80,000 cm |
| Poids De L'emballage 2 | 47,962 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
