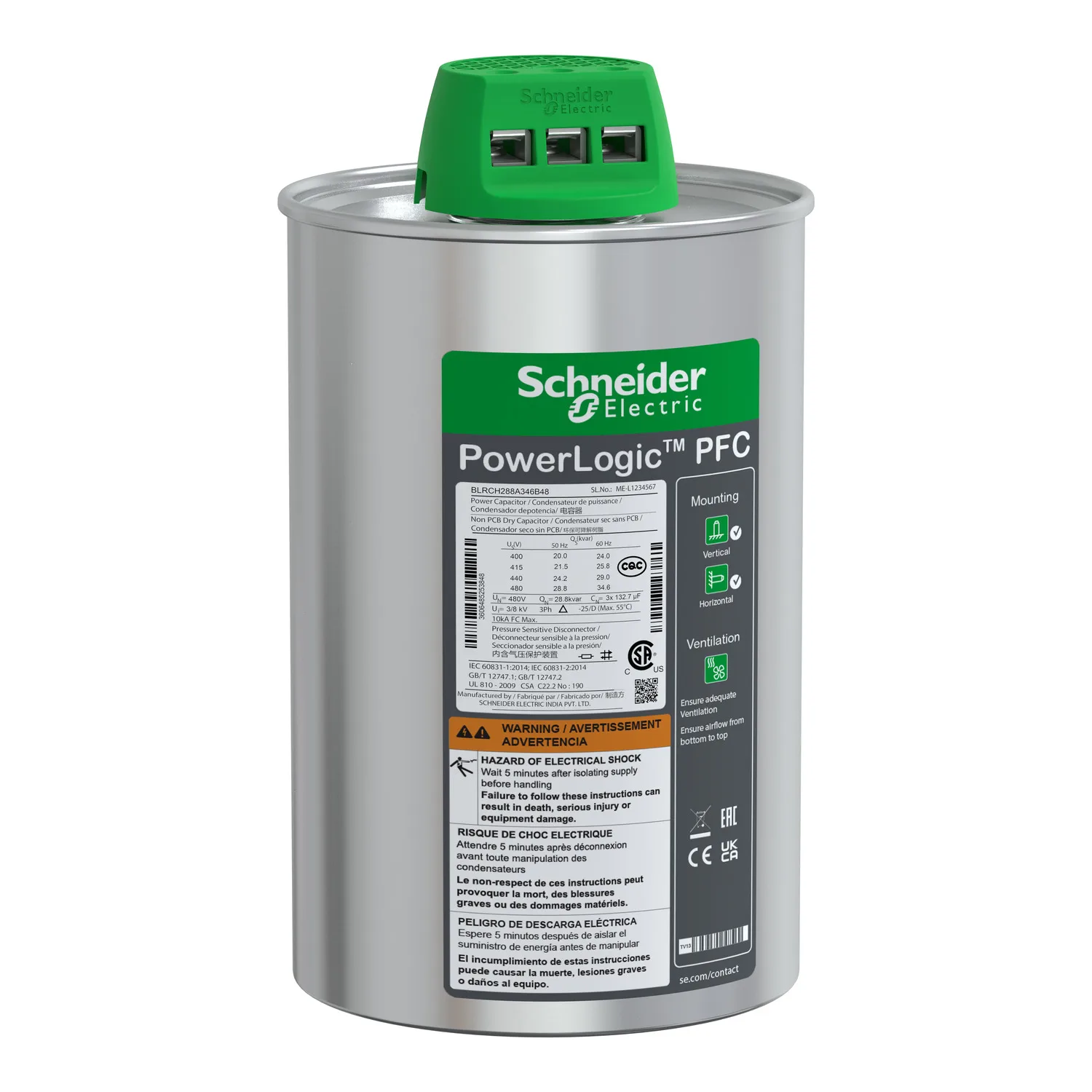

PowerLogic PFC - Condensateur CAN HDY 28,8 /34,6kVAR 480v
Schneider BLRCH288A346B48, PowerLogic PFC - Condensateur CAN HDY 28,8 /34,6kVAR 480v. Catégorie : VarplusCan. Demandez un devis pour le prix et le délai.
- Référence :BLRCH288A346B48
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :237.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerLogic
- Gamme De Produit
- PowerLogic
- Type De Produit Ou Équipement
- Condensateur à usage intensif
- Nom Du Produit
- PowerLogic PFC Capacitor
Description du produit
Les condensateurs VarPlus Can constituent une solution fiable et flexible pour la correction du facteur de puissance dans des conditions de fonctionnement strictes. Ces condensateurs sont particulièrement utilisés pour les perturbations de tension plus élevées ou lors de la présence de quelques charges non linéaires. Le courant nominal des condensateurs doit être augmenté afin de faire face à la circulation du courant harmonique. Ce condensateur fournit une puissance de sortie nominale de 28,8kVar à 480V CA, 50Hz. La fixation est assurée par une borne ClampTite. Il répond aux normes CEI 60831-1 et CEI 60831-2.
Caractéristiques principales
- Condensateur PFC basse tension pour conditions de fonctionnement strictes
- Application Heavy Duty avec des charges non linéaires plus élevées
- Hautes performances, sécurité et fiabilité
Caractéristiques techniques
Principales11
| Gamme | PowerLogic |
|---|---|
| Gamme De Produit | PowerLogic |
| Type De Produit Ou Équipement | Condensateur à usage intensif |
| Nom Du Produit | PowerLogic PFC Capacitor |
| Fréquence Du Réseau | 50/60 Hz |
| Nom De Série | Renforcé |
| Taux Harmonique Réseau | <= 20 % |
| Paramètres Électriques | 28,8 kvar 480 V 50 Hz; 34,6 kvar 480 V 60 Hz |
| Tension Maximale Admissible | 1,1 x Un (8 heures sur 24 heures) |
| Capacité De Surintensité Continue | 1,8 x In |
| Tension Nominale | 480 V CA 50/60 Hz |
Complémentaires15
| Pertes Diélectriques | < 0,2 W/kvar |
|---|---|
| Pertes De Puissance | < 0,5 W/kVAr |
| Tolérance Sur La Valeur De La Capacité | - 5 % à 10 % |
| Tension D'essai | 2,15 x Un CA entre bornes pour 10 s; <= 660 V - 3 kV CA entre terminal et conteneur pour 10 s; >= 660 V - 6 kV CA entre terminal et conteneur pour 10 s |
| Courant À L'appel | 250 x In |
| Nombre De Commutations Par An Max | 7000 |
| Durée De Vie En Heures | 130000 H |
| Matière Diélectrique | Film polypropylène métallisé avec alliage Zn/Al, special resistivity & profile, special edge (wave cut) |
| Matière D'imprégnation | Non-PCB résine PUR sèche; Biodégradable |
| Type D'installation | Installation en intérieur |
| Mode De Raccordement | Borne ClampTite |
| Mode D'installation | Vertical ou horizontal |
| Diamètre | 136 mm |
| Hauteur | 242 mm |
| Poids Net | 3,2 kg |
Environnement6
| Normes | CEI 60831-2; CEI 60831-1 |
|---|---|
| Degré De Protection IP | IP20 |
| Altitude De Fonctionnement | 2000 m |
| Classe De Température | D |
| Température De L'air Ambiant En Fonctionnement | -25…55 °C |
| Humidité Relative | 95 % |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 19,000 cm |
| Largeur De L'emballage 1 | 19,000 cm |
| Longueur De L'emballage 1 | 31,500 cm |
| Poids De L'emballage (Kg) | 3,908 kg |
| Type D'emballage 2 | S06 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 75,000 cm |
| Largeur De L'emballage 2 | 60,000 cm |
| Longueur De L'emballage 2 | 80,000 cm |
| Poids De L'emballage 2 | 70,620 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
