Schneider

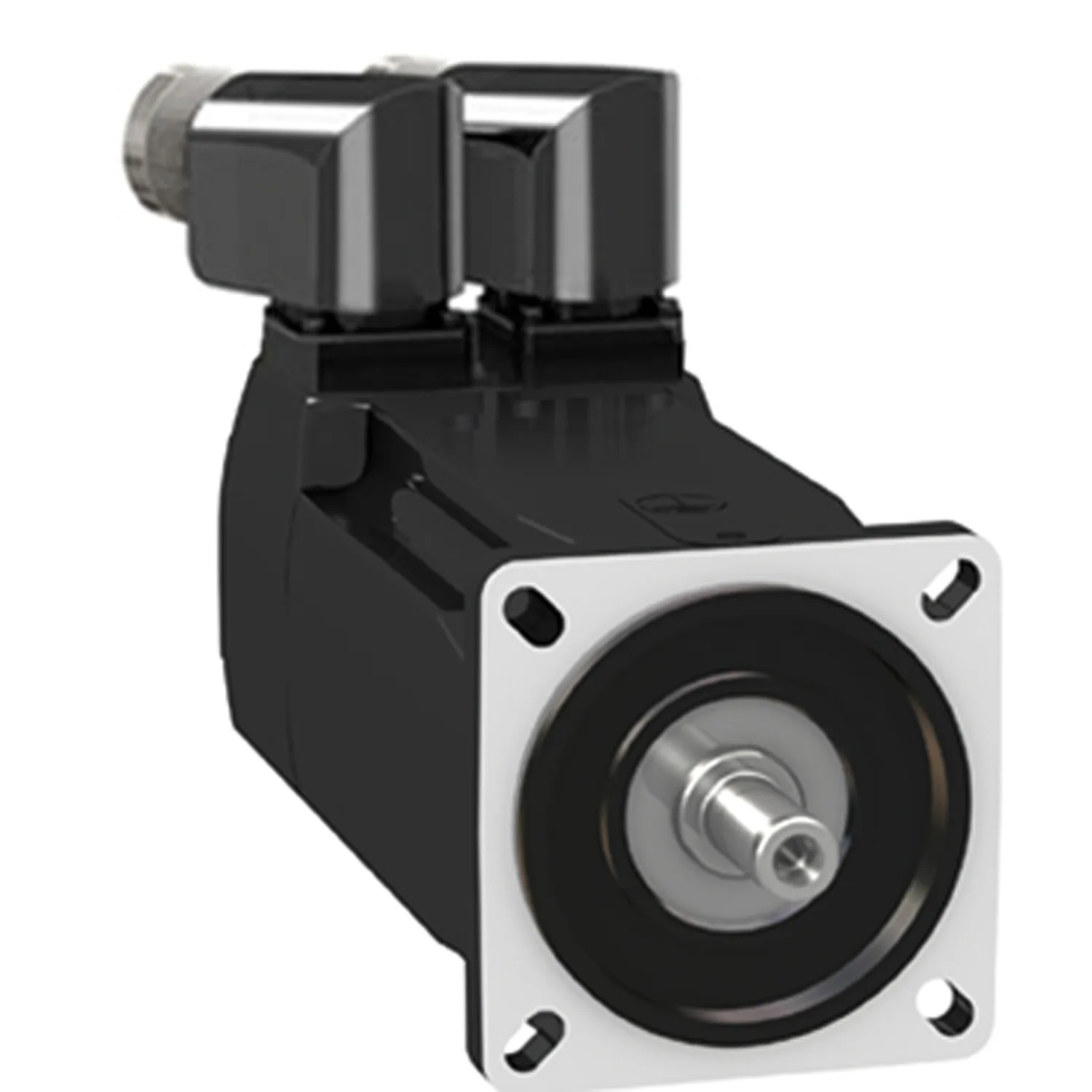

MOTEUR 70MM IEC 2,5NM IP54 700W LISSE ENC. SINCOS MONOT.16 CONN.ANG. FREIN
Pas en vente
Schneider BMH0702P06F2A, MOTEUR 70MM IEC 2,5NM IP54 700W LISSE ENC. SINCOS MONOT.16 CONN.ANG. FREIN. Catégorie : Lexium 32 & Motors. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :BMH0702P06F2A
- Fabricant / Marque :Schneider
Caractéristiques clés
- Nom De L'appareil
- BMH
- Type De Produit Ou Équipement
- Servo moteur
- Vitesse Mécanique Maximum
- 8000 Tr/mn
- Compatibilité Produit
- LXM32.D12N4 à 400…480 V triphasé
Description du produit
Moteur Servo Bmh - 2,5 Nm - 8000 Rpm - Arbre Lisse - Avec Frein - Ip54
Caractéristiques techniques
Principales15
| Nom De L'appareil | BMH |
|---|---|
| Type De Produit Ou Équipement | Servo moteur |
| Vitesse Mécanique Maximum | 8000 Tr/mn |
| Couple Continu À L'arrêt | 2,5 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 2,5 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé |
| Couple Crête À L'arrêt | 7,4 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 7,4 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé |
| Puissance De Sortie Nominale | 700 W pour LXM32.D12N4 à 3 A, 400 V, triphasé; 700 W pour LXM32.D12N4 à 3 A, 480 V, triphasé |
| Couple Nominal | 2,2 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 2,2 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé |
| Vitesse Nominale | 3000 tr/min pour LXM32.D12N4 à 3 A, 400 V, triphasé; 3000 tr/min pour LXM32.D12N4 à 3 A, 480 V, triphasé |
| Compatibilité Produit | LXM32.D12N4 à 400…480 V triphasé |
| Terminaison De L'axe | Arbre lisse |
| Degré De Protection IP | IP54 standard |
| Résolution Du Retour Vitesse | 32768 points/tour |
| Frein De Parking | Avec |
| Support De Montage | Bride conforme à la norme internationale |
| Raccordement Électrique | Connecteurs à angle droit rotatif |
Complémentaires38
| Compatibilité De Gamme | Lexium 32 |
|---|---|
| [Us] Tension D'alimentation | 480 V |
| Nombre De Phases Réseau | Triphasé |
| Courant Continu À L'arrêt | 2,94 A |
| Alimentation Continue | 1,51 W |
| Courant Maximal Irms | 9,65 A pour LXM32.D12N4 |
| Courant Permanent Maximum | 9,68 A |
| Arbre Secondaire | Sans deuxième extrémité d’arbre |
| Diamètre De L'axe | 11 mm |
| Longueur De L'axe | 23 mm |
| Type De Retour | SinCos Hiperface monotour |
| Couple De Maintien | 3 N.m frein de parking |
| Taille Bride Moteur | 70 mm |
| Nombre De Taille Moteur | 2 |
| Constante De Couple | 0,84 N.m/A à 120 °C |
| Constante De Fem | 54,08 V/ktr/mn à 120 °C |
| Nombre De Pôles De Moteur | 5,0 |
| Inertie Du Rotor | 1,24 kg.cm² |
| Résistance Du Stator | 3,8 Ohm à 20 °C |
| Inductance Du Stator | 5,89 mH à 20 °C |
| Constante De Temps Électrique Du Stator | 3,2 ms à 20 °C |
| Force Radiale Maximale Fr | 710 N à 1000 Tr/mn; 560 N à 2000 Tr/mn; 490 N à 3000 Tr/mn; 450 N à 4000 Tr/mn; 410 N à 5000 Tr/mn; 390 N à 6000 Tr/mn |
| Force Axiale Maximale Fa | 0,2 x Fr |
| Puissance D'accrochage Des Freins | 7 W |
| Type De Refroidissement | Convection naturelle |
| Longueur | 193 mm |
| Diamètre Du Centrage | 60 mm |
| Profondeur Du Diamètre De Centrage | 2,5 mm |
| Nombre De Trous De Fixation | 4 |
| Diamètre Des Trous De Fixation | 5,5 mm |
| Poids Net | 3,3 kg |
| Référence Dimensionnement | BMH0702P |
| Erreur Angulaire | 4,8 ° |
| Température Cuivre Chaud | 135 °C |
| Température Aimant Chaud | 100 °C |
| Température Aimant Rt | 20 °C |
| Courant De Sortie Crête 3s | 9,65 A |
| Inertie | 0,11 kg.cm² de frein; 1,129 kg.cm² de moteur |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 11,500 cm |
| Largeur De L'emballage 1 | 19,300 cm |
| Longueur De L'emballage 1 | 39,800 cm |
| Poids De L'emballage (Kg) | 3,348 kg |
| Type D'emballage 2 | S06 |
| Nb Produits Dans L'emballage 2 | 24 |
| Hauteur De L'emballage 2 | 73,500 cm |
| Largeur De L'emballage 2 | 60,000 cm |
| Longueur De L'emballage 2 | 80,000 cm |
| Poids De L'emballage 2 | 84,660 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
