Lexium - Moteur 190mm iec 65nm ip6 5 7.8kw lisse e

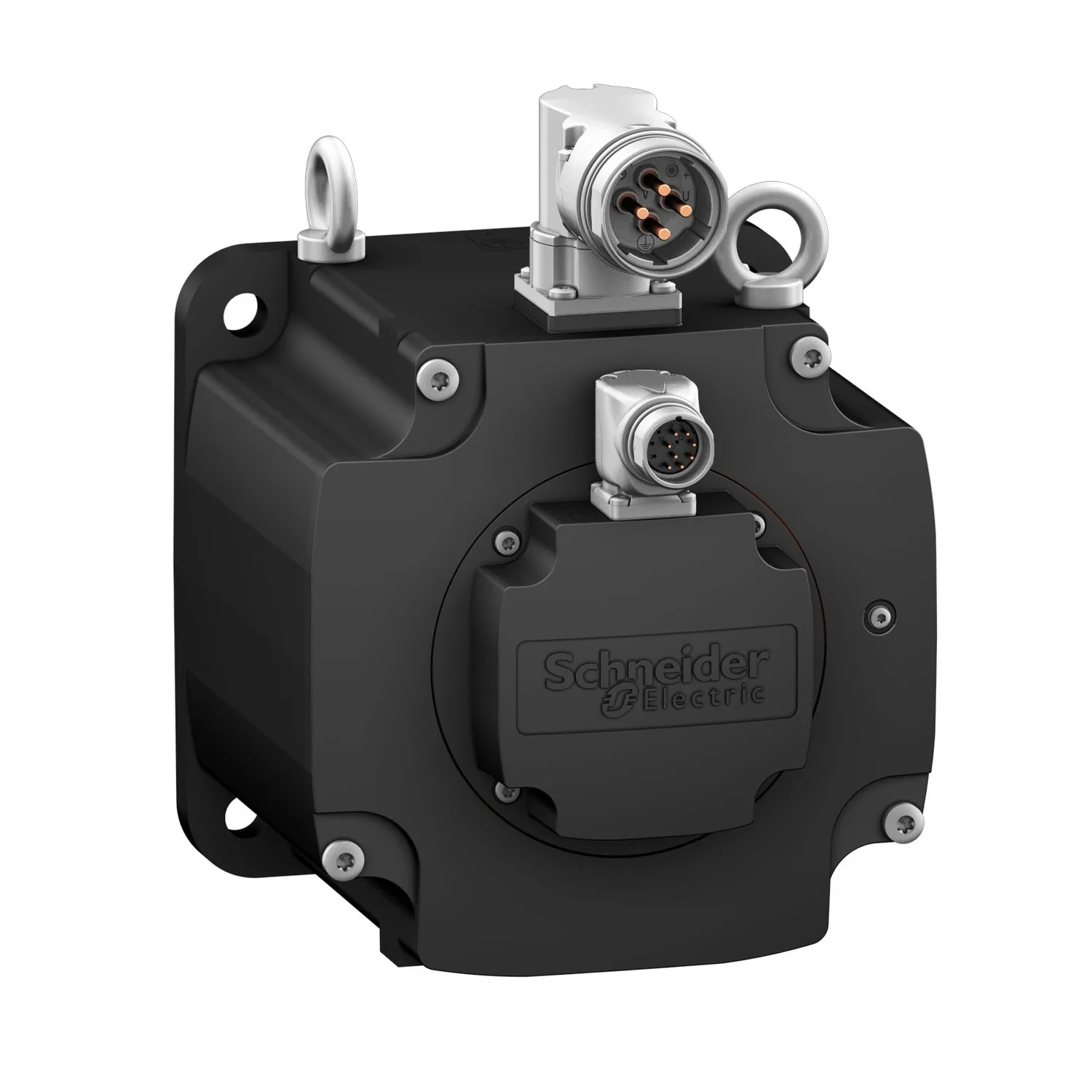

Schneider BMH1903P21F2A, Lexium - Moteur 190mm iec 65nm ip6 5 7.8kw lisse e. Catégorie : Lexium 32 & Motors. Demandez un devis pour le prix et le délai.
- Référence :BMH1903P21F2A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :6,686.00 EUR (Request a quote)
Caractéristiques clés
- Nom De L'appareil
- BMH
- Type De Produit Ou Équipement
- Servo moteur
- Vitesse Mécanique Maximum
- 3500 Tr/mn
- Compatibilité Produit
- LXM32.D72N4 à 400…480 V triphasé
Description du produit
Servomoteur BMH de la gamme de servovariateurs Lexium 32. La gamme de servomoteurs AC triphasés BMH possède un moment d'inertie de rotor moyen et est parfaitement adaptée aux applications impliquant des charges élevées. Grâce à la technologie de bobinage, une très haute densité de puissance est obtenue dans une conception compacte. Ce servo a un couple nominal de maintien continu de 65 Nm et atteint un couple de crête de 195 Nm. Selon la tension d'alimentation, sa vitesse nominale atteint jusqu'à 2000 tr/min. Selon la tension, une puissance nominale allant jusqu'à 7,75 kW est obtenue. L'encodeur interne est conçu comme un SinCos Hiperface avec 128 périodes/tour (128x1024) en tant que monotour (singleturn). Le raccordement électrique s'effectue via des connecteurs M40 et M23 coudés à 90° et orientables. La bride moteur pour le montage est de 190 mm. Le diamètre de l'arbre d'entraînement est de 38 mm. L'extrémité de l'arbre est lisse et conforme à la classe de protection IP65. Le boîtier du moteur est conforme à la classe de protection IP65. Un frein de maintien est intégré. Les servovariateurs Lexium de la gamme LXM32 sont recommandés pour le fonctionnement du moteur synchrone. Des informations détaillées sur le contenu des matériaux, les impacts environnementaux et l'économie circulaire sont fournies pour soutenir vos objectifs de durabilité.
Caractéristiques principales
- Servomoteur AC triphasé à inertie moyenne pour une excellente performance dans une conception compacte
- Ingénierie, installation et mise en service simplifiées
- Couple de maintien continu remarquable de 65 Nm - haute vitesse jusqu'à 2000 tr/min
- Encodeur intégré monotour avec 128 P/T
- Taille de bride de 190 mm pour un montage selon les normes internationales
Caractéristiques techniques
Principales15
| Nom De L'appareil | BMH |
|---|---|
| Type De Produit Ou Équipement | Servo moteur |
| Vitesse Mécanique Maximum | 3500 Tr/mn |
| Couple Continu À L'arrêt | 43,2 N.m pour LXM32.D72N4 à 24 A, 400 V, triphasé; 43,2 N.m pour LXM32.D72N4 à 24 A, 480 V, triphasé; 57,6 N.m pour LXM32MD85N4 à 32 A, 400 V, triphasé; 57,6 N.m pour LXM32MD85N4 à 32 A, 480 V, triphasé; 65 N.m pour LXM32MC10N4 à 40 A, 400 V, triphasé; 65 N.m pour LXM32MC10N4 à 40 A, 480 V, triphasé |
| Couple Crête À L'arrêt | 122,8 N.m pour LXM32.D72N4 à 24 A, 400 V, triphasé; 122,8 N.m pour LXM32.D72N4 à 24 A, 480 V, triphasé; 141,3 N.m pour LXM32MD85N4 à 32 A, 400 V, triphasé; 141,3 N.m pour LXM32MD85N4 à 32 A, 480 V, triphasé; 162,7 N.m pour LXM32MC10N4 à 40 A, 400 V, triphasé; 162,7 N.m pour LXM32MC10N4 à 40 A, 480 V, triphasé |
| Puissance De Sortie Nominale | 5700 W pour LXM32.D72N4 à 24 A, 400 V, triphasé; 5700 W pour LXM32.D72N4 à 24 A, 480 V, triphasé; 7330 W pour LXM32MD85N4 à 32 A, 400 V, triphasé; 7330 W pour LXM32MD85N4 à 32 A, 480 V, triphasé; 7750 W pour LXM32MC10N4 à 40 A, 400 V, triphasé; 7750 W pour LXM32MC10N4 à 40 A, 480 V, triphasé |
| Couple Nominal | 36 N.m pour LXM32.D72N4 à 24 A, 400 V, triphasé; 36 N.m pour LXM32.D72N4 à 24 A, 480 V, triphasé; 35 N.m pour LXM32MD85N4 à 32 A, 400 V, triphasé; 35 N.m pour LXM32MD85N4 à 32 A, 480 V, triphasé; 37 N.m pour LXM32MC10N4 à 40 A, 400 V, triphasé; 37 N.m pour LXM32MC10N4 à 40 A, 480 V, triphasé |
| Vitesse Nominale | 1500 tr/mn pour LXM32.D72N4 à 24 A, 400 V, triphasé; 1500 tr/mn pour LXM32.D72N4 à 24 A, 480 V, triphasé; 2000 tr/min pour LXM32MC10N4 à 40 A, 400 V, triphasé; 2000 tr/min pour LXM32MC10N4 à 40 A, 480 V, triphasé; 2000 tr/min pour LXM32MD85N4 à 32 A, 400 V, triphasé; 2000 tr/min pour LXM32MD85N4 à 32 A, 480 V, triphasé |
| Compatibilité Produit | LXM32.D72N4 à 400…480 V triphasé |
| Terminaison De L'axe | Arbre lisse |
| Degré De Protection IP | IP65 standard; IP67 avec kit IP67 |
| Résolution Du Retour Vitesse | 131 072 points/tour |
| Frein De Parking | Avec |
| Support De Montage | Bride conforme à la norme internationale |
| Raccordement Électrique | Connecteurs à angle droit rotatif |
Complémentaires38
| Compatibilité De Gamme | Lexium 32 |
|---|---|
| [Us] Tension D'alimentation | 480 V |
| Nombre De Phases Réseau | Triphasé |
| Courant Continu À L'arrêt | 36,1 A |
| Alimentation Continue | 7,95 W |
| Courant Maximal Irms | 124,26 A pour LXM32.D72N4 |
| Courant Permanent Maximum | 124,5 A |
| Arbre Secondaire | Sans deuxième extrémité d’arbre |
| Diamètre De L'axe | 38 mm |
| Longueur De L'axe | 80 mm |
| Type De Retour | SinCos Hiperface monotour |
| Couple De Maintien | 80 N.m frein de parking |
| Taille Bride Moteur | 190 mm |
| Nombre De Taille Moteur | 3 |
| Constante De Couple | 1,8 N.m/A à 120 °C |
| Constante De Fem | 129,2 V/ktr/mn à 120 °C |
| Nombre De Pôles De Moteur | 5,0 |
| Inertie Du Rotor | 208,8 kg.cm² |
| Résistance Du Stator | 0,13 Ohm à 20 °C |
| Inductance Du Stator | 1,81 mH à 20 °C |
| Constante De Temps Électrique Du Stator | 27,8 ms à 20 °C |
| Force Radiale Maximale Fr | 4500 N à 1000 Tr/mn |
| Force Axiale Maximale Fa | 0,2 x Fr |
| Puissance D'accrochage Des Freins | 40 W |
| Type De Refroidissement | Convection naturelle |
| Longueur | 370 mm |
| Diamètre Du Centrage | 180 mm |
| Profondeur Du Diamètre De Centrage | 4 mm |
| Nombre De Trous De Fixation | 4 |
| Diamètre Des Trous De Fixation | 14 mm |
| Poids Net | 44,5 kg |
| Référence Dimensionnement | BMH1903P |
| Erreur Angulaire | 1,4 ° |
| Température Cuivre Chaud | 135 °C |
| Température Aimant Chaud | 100 °C |
| Température Aimant Rt | 20 °C |
| Courant De Sortie Crête 3s | 124,26 A |
| Inertie | 14,7 kg.cm² de frein; 194,07 kg.cm² de moteur |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 30,0 cm |
| Largeur De L'emballage 1 | 40,0 cm |
| Longueur De L'emballage 1 | 79,5 cm |
| Poids De L'emballage (Kg) | 31,5 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
