Schneider

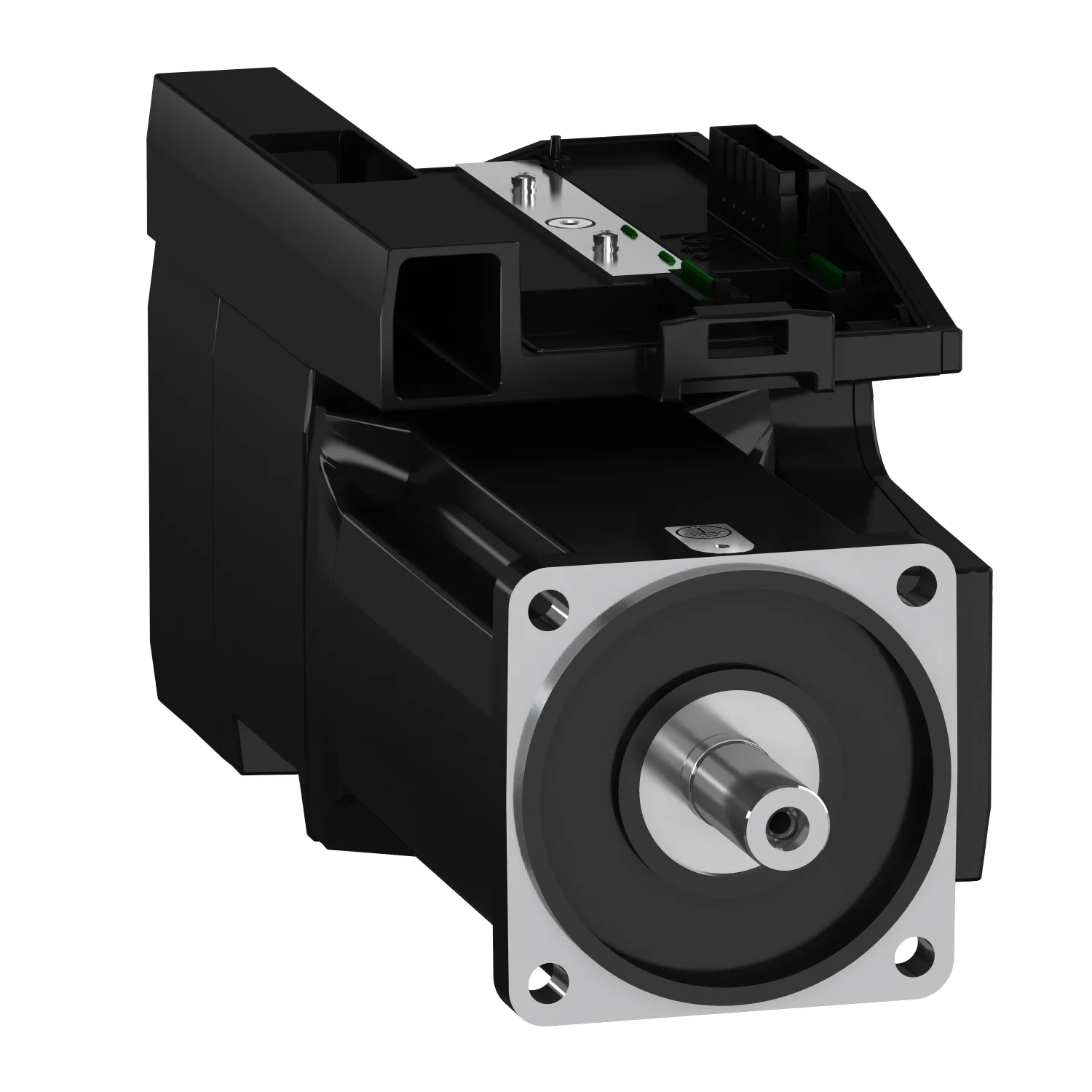

Lexium BMI - servo-moteur 3-phase - clavette IP54 - 100mm - monotour 16
Schneider BMI1003P16A, Lexium BMI - servo-moteur 3-phase - clavette IP54 - 100mm - monotour 16. Catégorie : Lexium 32i. Demandez un devis pour le prix et le délai.
- Référence :BMI1003P16A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :4,472.00 EUR (Request a quote)
Caractéristiques clés
- Range Compatibility
- Lexium 32i
- Product Or Component Type
- Servomoteur à variateur intégré
- Device Short Name
- BMI
- Maximum Mechanical Speed
- 6000 rpm
Description du produit
- Ce produit fait partie de la gamme Lexium 32i, cette gamme propose des servomoteurs qui constituent une opportunité de servomoteurs intégrés pour les servo-variateurs.
- Ce moteur synchrone a une vitesse mécanique maximale de 6000 RPM, un bout d'arbre avec clavette, un arbre de degré de protection IP54, un boîtier de degré de protection IP65 et ne possède pas de frein de mantenance.
- Il est équipé d'un codeur absolu multiturn, 16 périodes sinusoïdales par tour.
- Ce servomoteur est optimisé pour le transport efficace de charges moyennes et lourdes.
- La puissance de sortie est de 480V et le courant de maintien continu est de 4A.
- Il est équipé d'un connecteur de circuit imprimé pour le raccordement électrique.
- La bride mesure 100x100mm avec 3 longueurs de pile et il pèse 10,15kg.
- Ce moteur s'associe parfaitement au variateur intégré pour une haute efficacité énergétique et un contrôle précis de la consommation.
- Ce moteur est certifié CE et UL et répond à la norme UL 1004.
- Ce servomoteur à échelonnement de puissance est compatible avec les unités de commande LXM32I et les modules de connexion associés pour l'alimentation, le bus de terrain, le réseau, les E/S et la sécurité.
- Vendu à l'unité.
- Toutes les positions de montage sont autorisées, montage horizontal (IMB5) et montage vertical (IMV1 avec bout d'arbre vers le haut ; IMV3 avec bout d'arbre vers le bas).
- La gamme de servomoteurs intégrés Lexium 32i est conçue pour les domaines d'application nécessitant une haute précision et un contrôle moteur avancé.
Caractéristiques principales
- Filtre EMC intégré
Caractéristiques techniques
| Range Compatibility | Lexium 32i |
|---|---|
| Product Or Component Type | Servomoteur à variateur intégré |
| Device Short Name | BMI |
| Maximum Mechanical Speed | 6000 rpm |
| [Us] Nominal Supply Voltage | 208...480 V (- 15...10 %) |
| Supply Voltage Limits | 208...480 V |
| Network Number Of Phases | Triphasé |
| Supply Frequency | 50/60 Hz (- 5...5 %) |
| Network Frequency Limits | 47.5...63 Hz |
| EMC Filter | Intégré |
| Continuous Output Current | 4 A à 8 kHz |
| Peak Output Current 3s | 12 A pour 3 s à 400 V |
| Continuous Stall Current | 4 A |
| Continuous Stall Torque | 8,5 N.m à 208...480 V, triphasé |
| Peak Stall Torque | 19,2 N.m à 400 V, triphasé, 19,2 N.m à 480 V, triphasé, 19,2 N.m à 208 V, triphasé |
| Nominal Output Power | 1000 W à 208 V, triphasé, 2000 W à 400 V, triphasé, 2100 W à 480 V, triphasé |
| Nominal Torque | 7,2 N.m à 208 V, triphasé, 6,8 N.m à 400 V, triphasé, 5,6 N.m à 480 V, triphasé |
| Nominal Speed | 1500 rpm à 208 V, triphasé, 3000 rpm à 400 V, triphasé, 3700 rpm à 480 V, triphasé |
| Maximum Current Irms | 26.7 A à 208 V, triphasé, 26.7 A à 400 V, triphasé, 26.7 A à 480 V, triphasé |
| Product Compatibility | Unité de commande de variateur LXM32i (CANopen), Unité de commande de variateur LXM32i (EtherCAT) |
| Shaft End | Avec rainure de clé |
| Second Shaft | Sans second bout d'arbre |
| Shaft Diameter | 19 mm |
| Shaft Length | 40 mm |
| Key Width | 6 mm |
| Feedback Type | SinCos Hiperface absolu simple tour |
| Speed Feedback Resolution | 32768 points/tour |
| Braking | Sans |
| Mounting Support | Bride standard international |
| Motor Flange Size | 100 mm |
| Electrical Connection | Connecteur de circuit imprimé |
| Torque Constant | 1.7 N.m/A à 20 °C |
| Back Emf Constant | 112 V/krpm à 20 °C |
| Number Of Motor Poles | 10 |
| Rotor Inertia | 9.37 kg.cm² |
| Stator Resistance | 2.31 Ohm à 20 °C |
| Stator Inductance | 11.43 mH à 20 °C |
| Stator Electrical Time Constant | 4.95 ms à 20 °C |
| Maximum Radial Force Fr | 1050 N à 1000 rpm, 660 N à 4000 rpm, 730 N à 3000 rpm, 830 N à 2000 rpm, 610 N à 5000 rpm |
| Maximum Axial Force Fa | 0,2 x Fr |
| Type Of Cooling | Convection naturelle |
| Length | 299 mm |
| Number Of Motor Stacks | 3 |
| Centring Collar Diameter | 95 mm |
| Centring Collar Depth | 3.5 mm |
| Number Of Mounting Holes | 4 |
| Mounting Holes Diameter | 9 mm |
| Circle Diameter Of The Mounting Holes | 115 mm |
| Shaft Shoulder-flange Distance | 3,5 mm |
| IP Degree Of Protection | IP54 pour l'arbre, IP65 pour le boîtier |
| Sustainable Offer Status | Produit Green Premium |
| ROHS | Conforme - depuis 1301 - Déclaration de conformité Schneider Electric |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Product Environmental Profile | Disponible |
| End Of Life Instructions | Disponible |
