Schneider

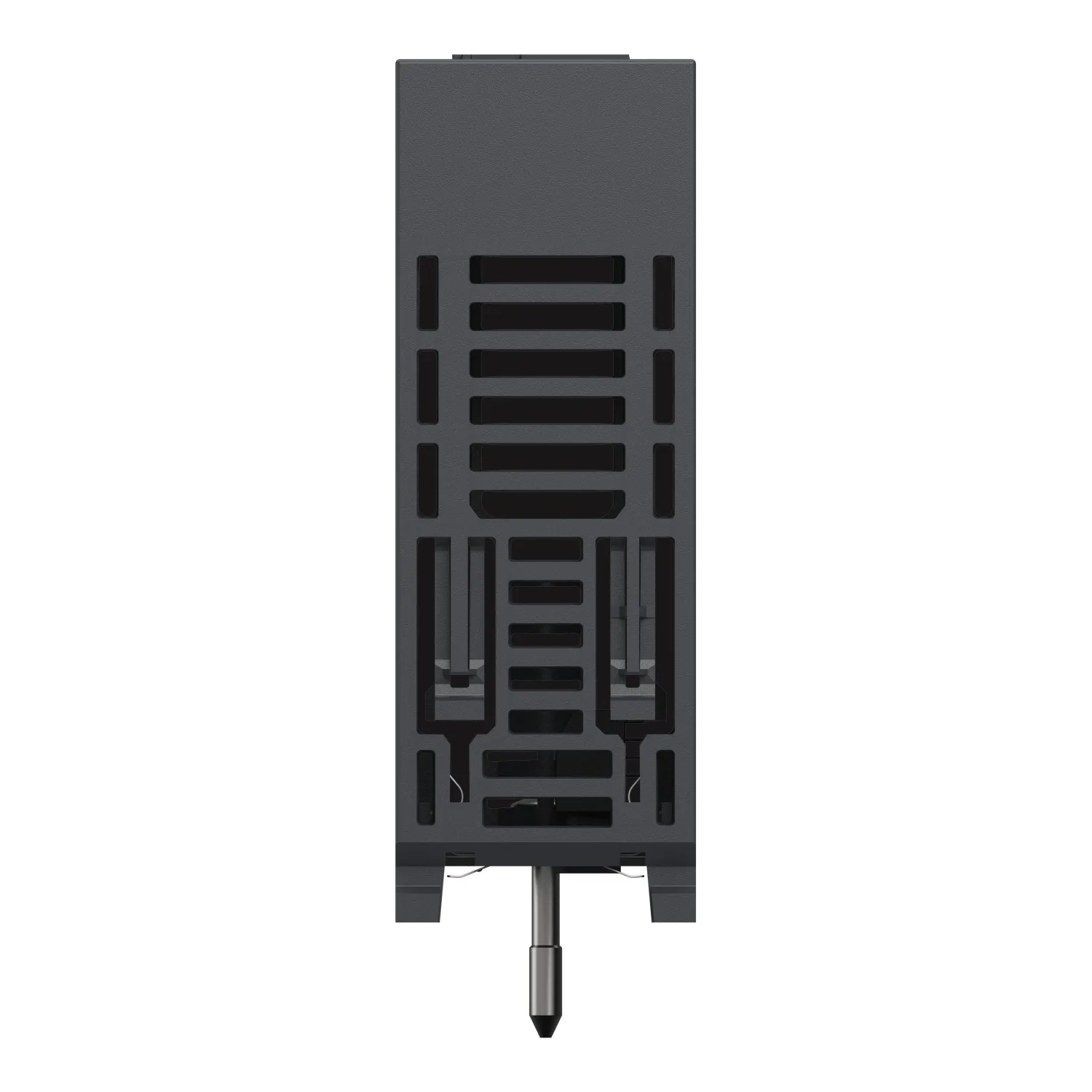

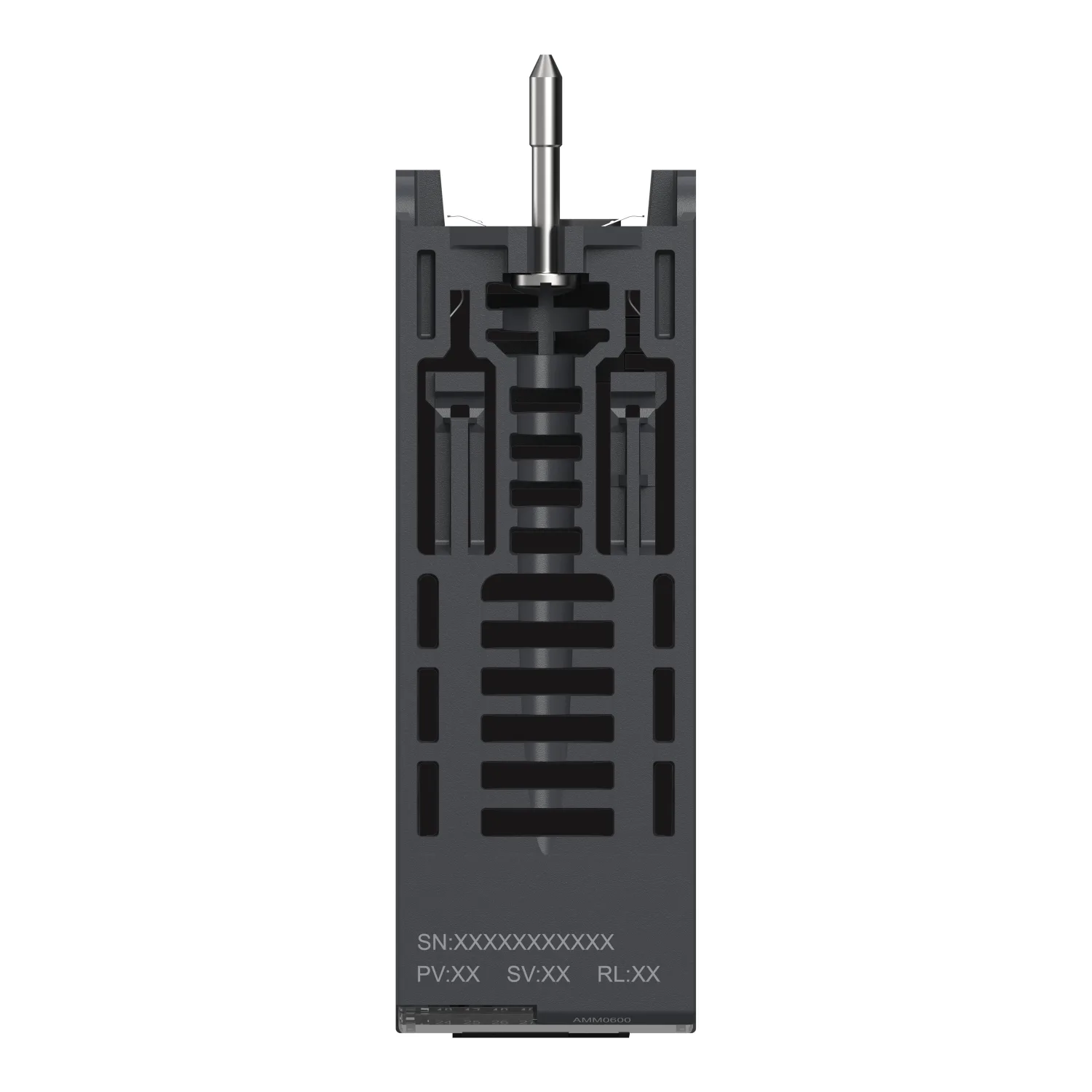

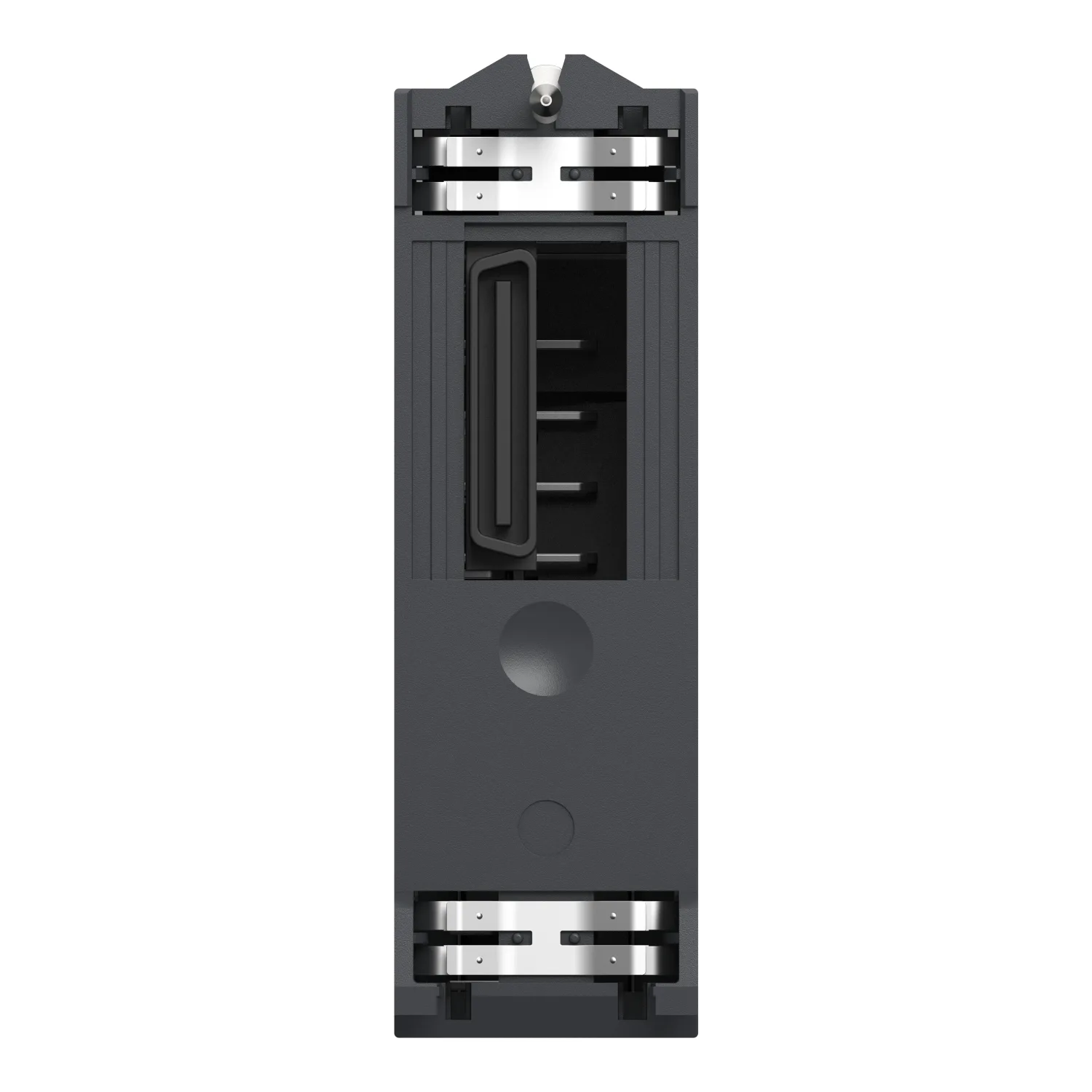

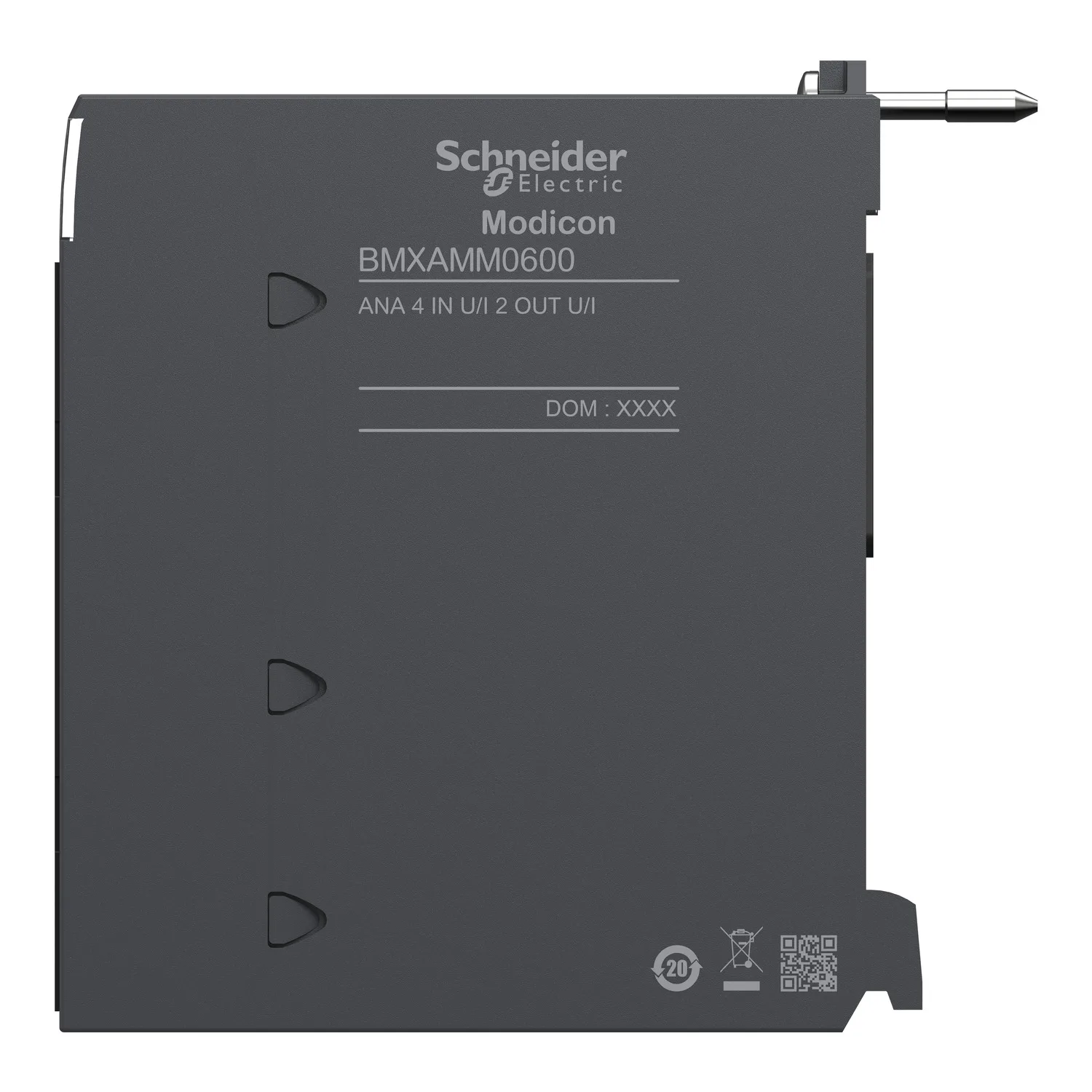

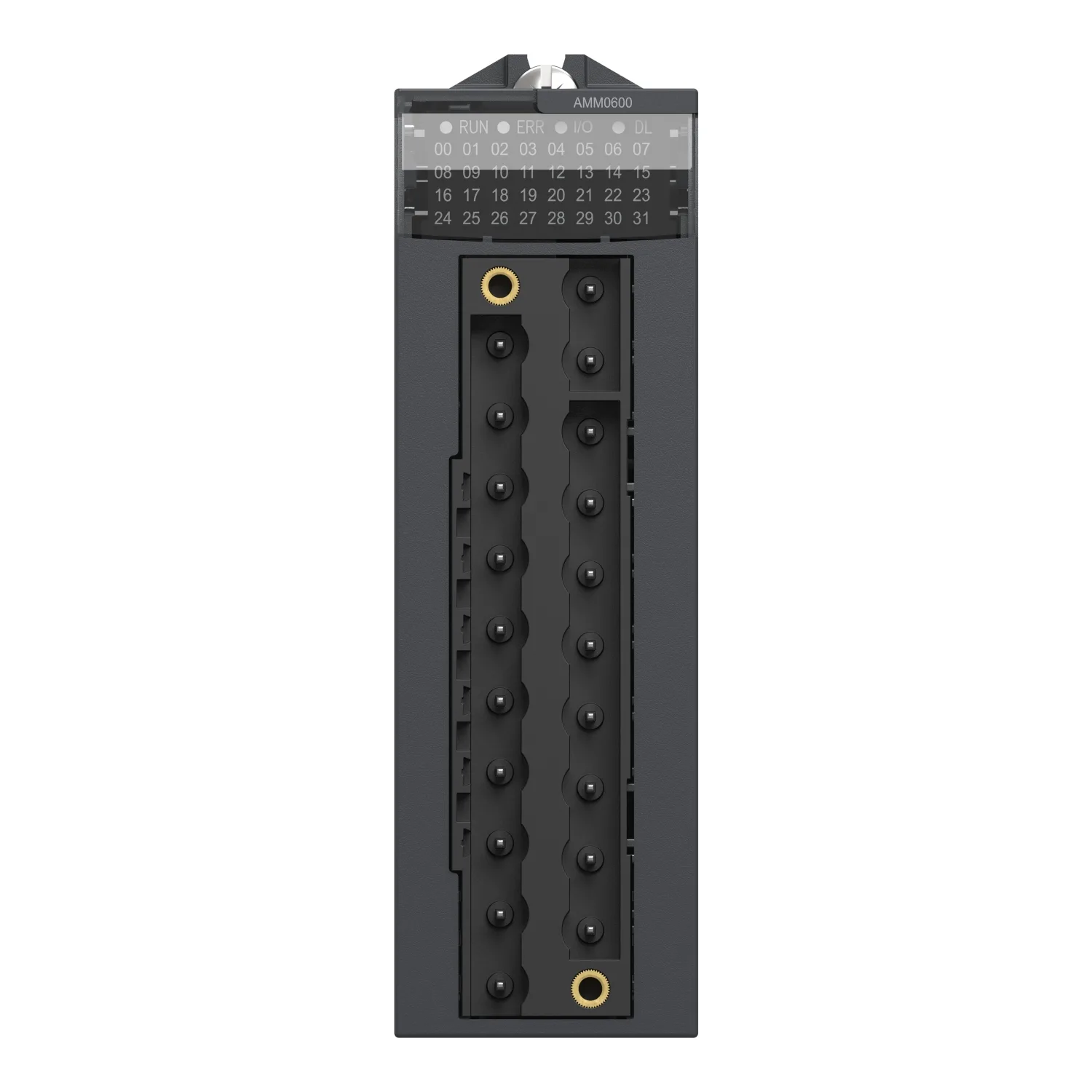

Module 4 entrées / 2 sorties ANA non isolées
Schneider BMXAMM0600, Module 4 entrées / 2 sorties ANA non isolées. Catégorie : Modicon X80 I/Os. Demandez un devis pour le prix et le délai.
- Référence :BMXAMM0600
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :831.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon X80
- Type De Produit Ou Équipement
- Module d'E/S analogiques
- Raccordement Électrique
- 20 voies 1 connecteur
- Isolation Entre Canaux
- Non isolé
Description du produit
Ce module d'entrées analogiques fait partie des modules Modicon X80. Il dispose de 4 entrées non isolées (14/12 bits) et de 2 sorties non isolées (12 bits). Il propose différentes plages de tension ou de courant pour chacune des entrées / sorties en fonction du choix de configuration. Il occupe un seul emplacement sur le rack et il possède un boîtier qui assure un indice protection IP 20 de l'électronique.
Caractéristiques principales
- Modularité et évolutivité
- Robustesse et fiabilité
- Sécurité commune
- Protection IP20 pour les environnements les plus difficiles
- Large plage de température de fonctionnement de 0 °C à 60 °C
Caractéristiques techniques
Principales7
| Gamme De Produit | Modicon X80 |
|---|---|
| Type De Produit Ou Équipement | Module d'E/S analogiques |
| Raccordement Électrique | 20 voies 1 connecteur |
| Isolation Entre Canaux | Non isolé |
| Niveau D'entrée | Niveau haut |
| Nombre D'entrées Analogiques | 4 |
| Type D'entrée Analogique | Courant 0...20 mA; Courant 4...20 mA; Tension +/- 10 V; Tension 0...10 V; Tension 0...5 V; Tension 1...5 V |
Complémentaires26
| Résolution D'entrée Analogique | 12 bits 0...20 mA; 12 bits 0...5 V; 12 bits 1...5 V; 12 bits 4...20 mA; 13 bits 0...10 V; 14 bits +/- 10 V |
|---|---|
| Surcharge Admise Sur Les Entrées | +/- 30 mA 0...20 mA; +/- 30 mA 4...20 mA; +/- 30 V +/- 10 V; +/- 30 V 0...10 V; +/- 30 V 0...5 V; +/- 30 V 1...5 V |
| Impédance D'entrée | 250 Ohm |
| Précision De La Résistance Interne De Conversion | 0,1 % - 15 ppm/°C |
| Type De Filtre | Filtrage numérique de premier ordre par le micrologiciel |
| Temps D'un Cycle De Lecture Rapide | 1 ms + 1 ms x nombre de voies utilisées |
| Temps De Cycle Nominal De Lecture | 5 ms pour 4 voies |
| Erreur De Mesure | 0,25% de pleine échelle 0...20 mA 25 °C sortie; 0,25% de pleine échelle 4...20 mA 25 °C sortie; <= 0,35 % de pleine échelle +/- 10 V 0...60 °C entrée; <= 0,35 % de pleine échelle 0...10 V 0...60 °C entrée; <= 0,35 % de pleine échelle 0...5 V 0...60 °C entrée; <= 0,35 % de pleine échelle 1...5 V 0...60 °C entrée; <= 0,5 % de pleine échelle 0...20 mA 0...60 °C entrée; <= 0,5 % de pleine échelle 4... |
| Dérive En Température | 100 ppm/°C +/- 10 V sortie; 100 ppm/°C 0...20 mA sortie; 100 ppm/°C 4...20 mA sortie; 30 ppm/°C +/- 10 V entrée; 30 ppm/°C 0...10 V entrée; 30 ppm/°C 0...5 V entrée; 30 ppm/°C 1...5 V entrée; 50 ppm/°C 0...20 mA entrée; 50 ppm/°C 4...20 mA entrée |
| Recalibrage | Calibré en usine sur les sorties; Interne en entrées |
| Atténuation Minimale De La Diaphonie | 70 dB |
| Rejet De Mode Commun | 80 dB |
| Tension D'isolement | 1400 V CC entre voies et la masse; 1400 V CC entre voies et bus; 750 V CC entre groupes de canaux E/S |
| Niveau De Sortie | Niveau haut |
| Nombre De Sorties Analogiques | 2 |
| Type De Sortie Analogique | Courant: 0...20 mA; Courant: 4...20 mA; Tension: +/- 10 V |
| Résolution De Sortie Analogique | 11 bits, 0...20 mA; 11 bits, 4...20 mA; 12 bits, +/- 10 V |
| Temps De Conversion | <= 2 ms |
| Valeur De Conversion Maximale | +/- 11,25 V +/- 10 V sortie; +/- 11,25 V +/- 10 V entrée; 0...30 mA 0...20 mA entrée; 0...30 mA 4...20 mA entrée; +/- 11,25 V 0...10 V entrée; +/- 11,25 V 0...5 V entrée; +/- 11,25 V 1...5 V entrée; 0...24 mA 0...20 mA sortie; 0...24 mA 4...20 mA sortie |
| Mode De Repli | Prédéfini; Configurable |
| Fiabilité MTBF | 1400000 H |
| Altitude De Fonctionnement | 0...2000 m; 2000...4000 m avec facteur de réduction |
| Etat LED | 1 DEL (vert) RUN; 1 DEL par voie (vert) diagnostic de la voie; 1 DEL (rouge) ERR; 1 DEL (rouge) E/S |
| Poids Net | 0,155 kg |
| Puissance Consommée En W | 2,6 W 24 V CC typique; 3,2 W 24 V CC maximum; 0,35 W 3,3 V CC typique; 0,48 W 3,3 V CC maximum |
| Consommation Électrique | 240 mA à 3,3 V CC |
Environnement10
| Tenue Aux Vibrations | 3 gn |
|---|---|
| Tenue Aux Chocs Mécaniques | 30 gn |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Température De L'air Ambiant En Fonctionnement | 0…60 °C |
| Humidité Relative | 5…95 % à 55 °C sans condensation |
| Degré De Protection IP | IP20 |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique |
| Certifications Du Produit | CE; RCM; CSA; EAC; Marine marchande; UL |
| Normes | CEI 61010-2-201; CEI 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Traitement De Protection | Version standard |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,500 cm |
| Largeur De L'emballage 1 | 11,000 cm |
| Longueur De L'emballage 1 | 11,600 cm |
| Poids De L'emballage (Kg) | 172,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 2,882 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
