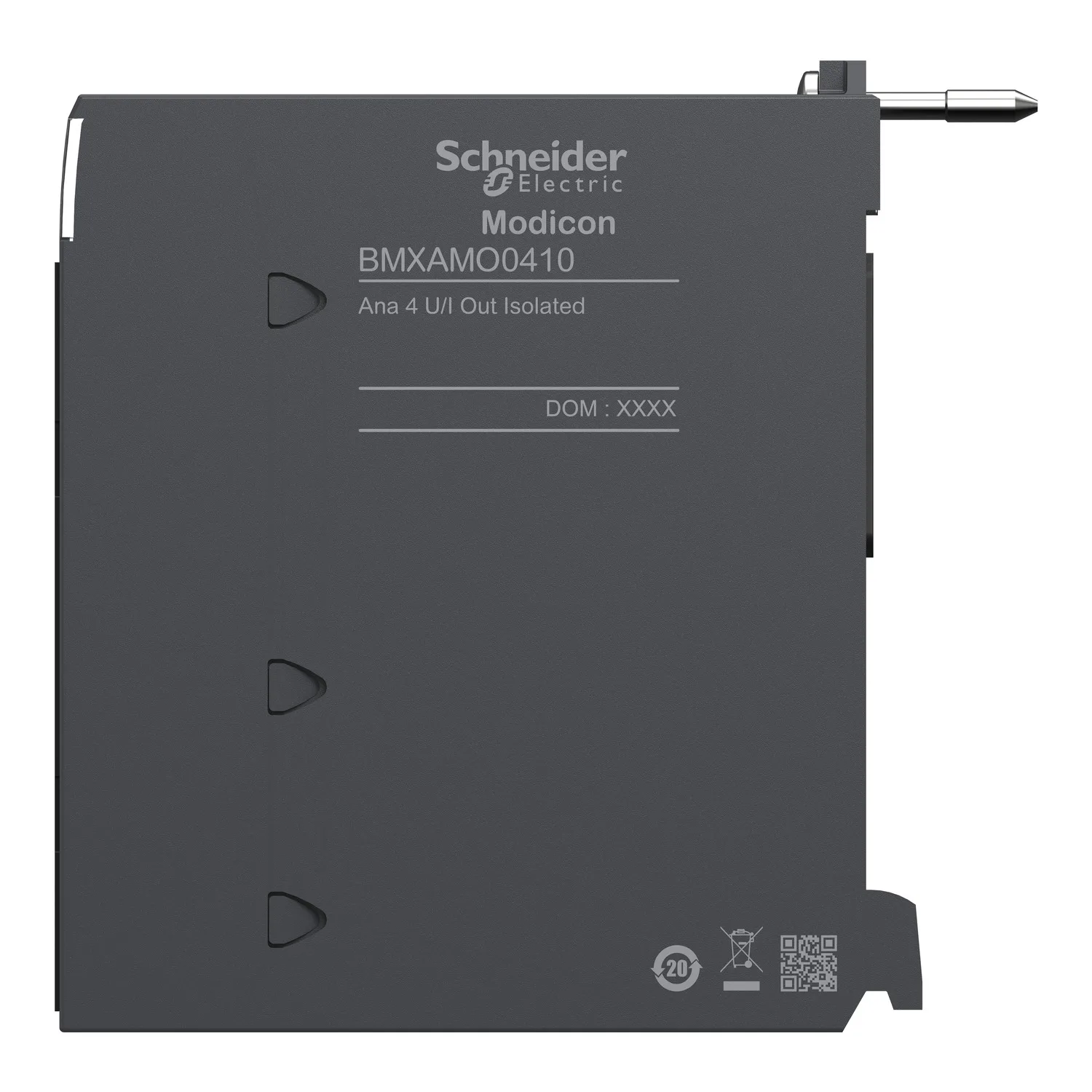

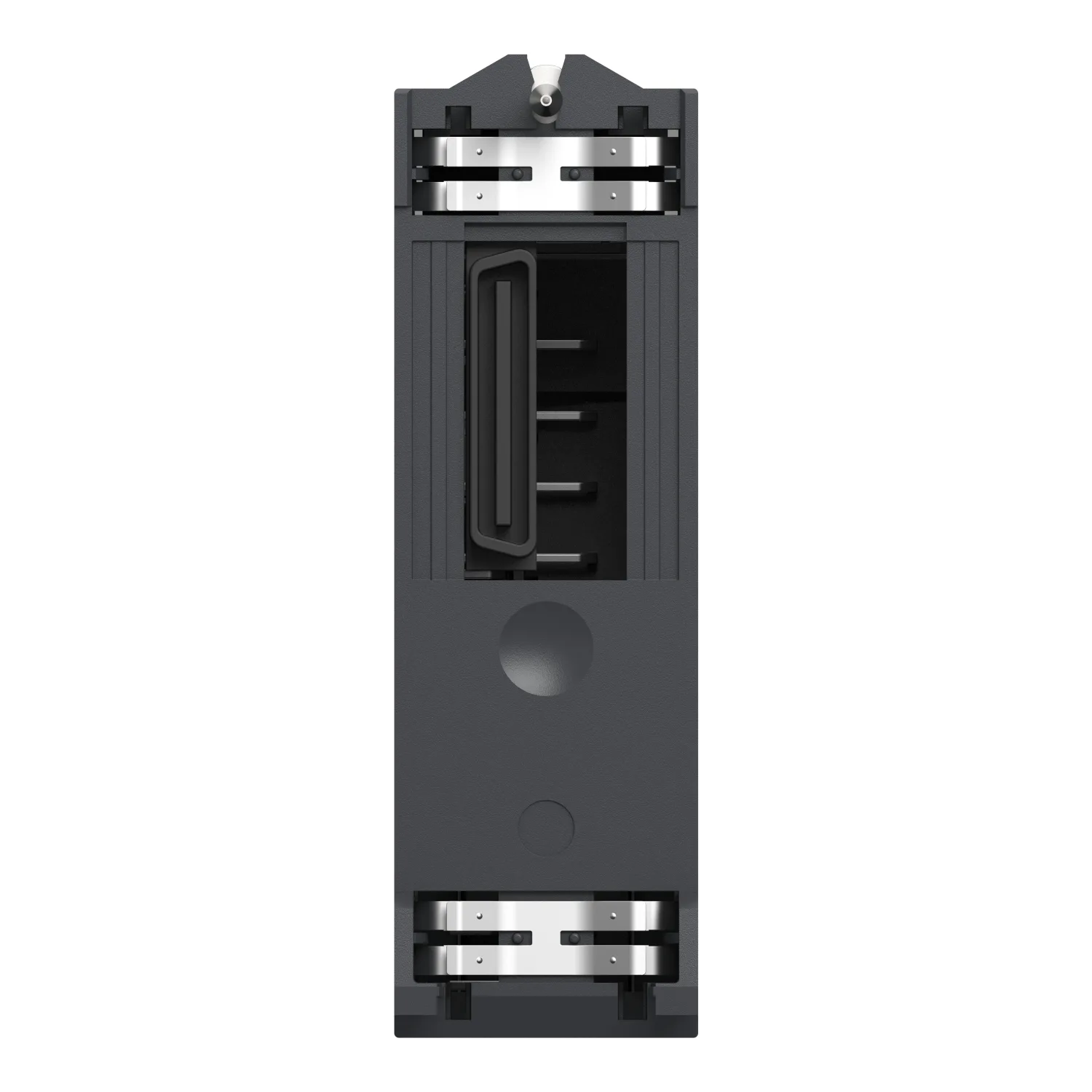

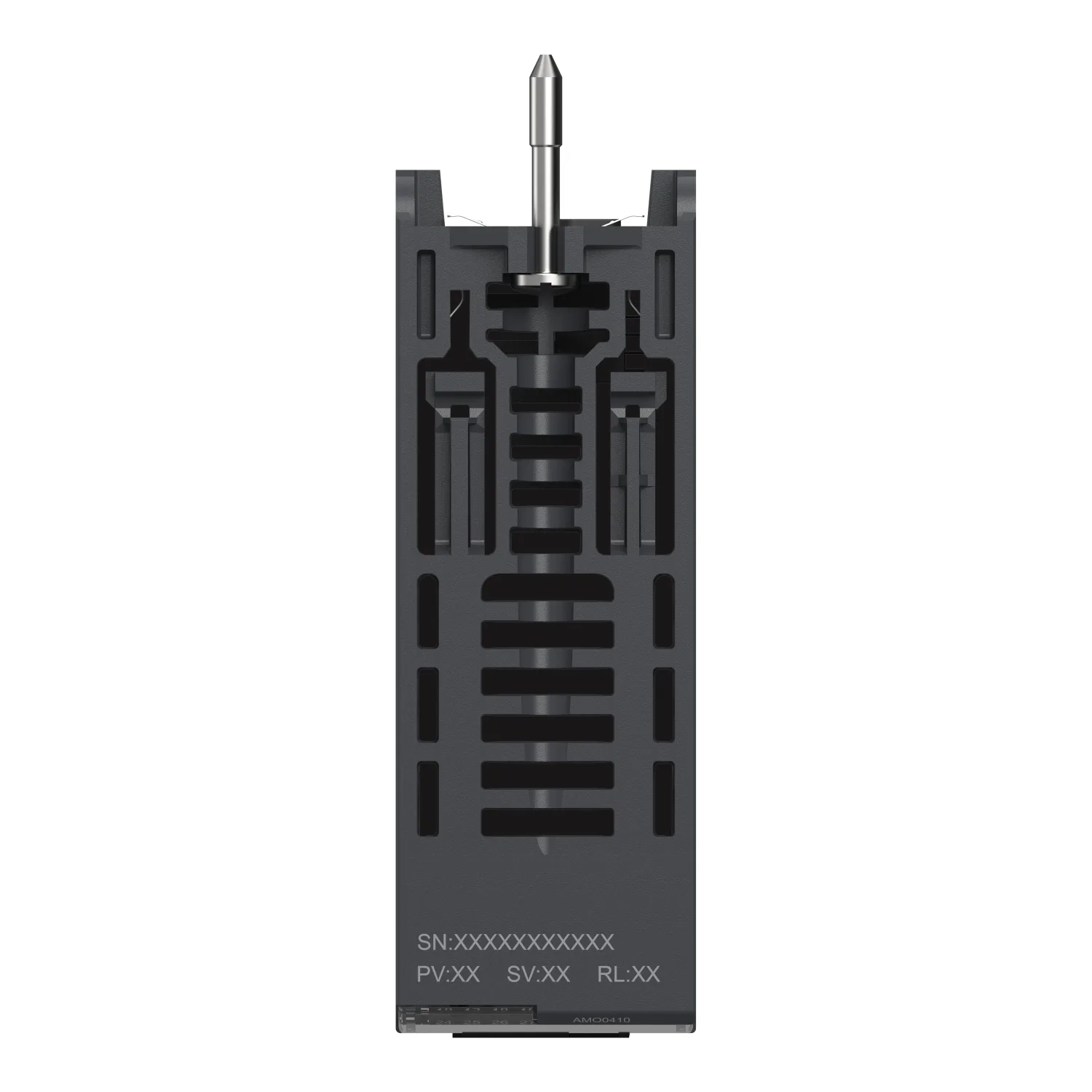

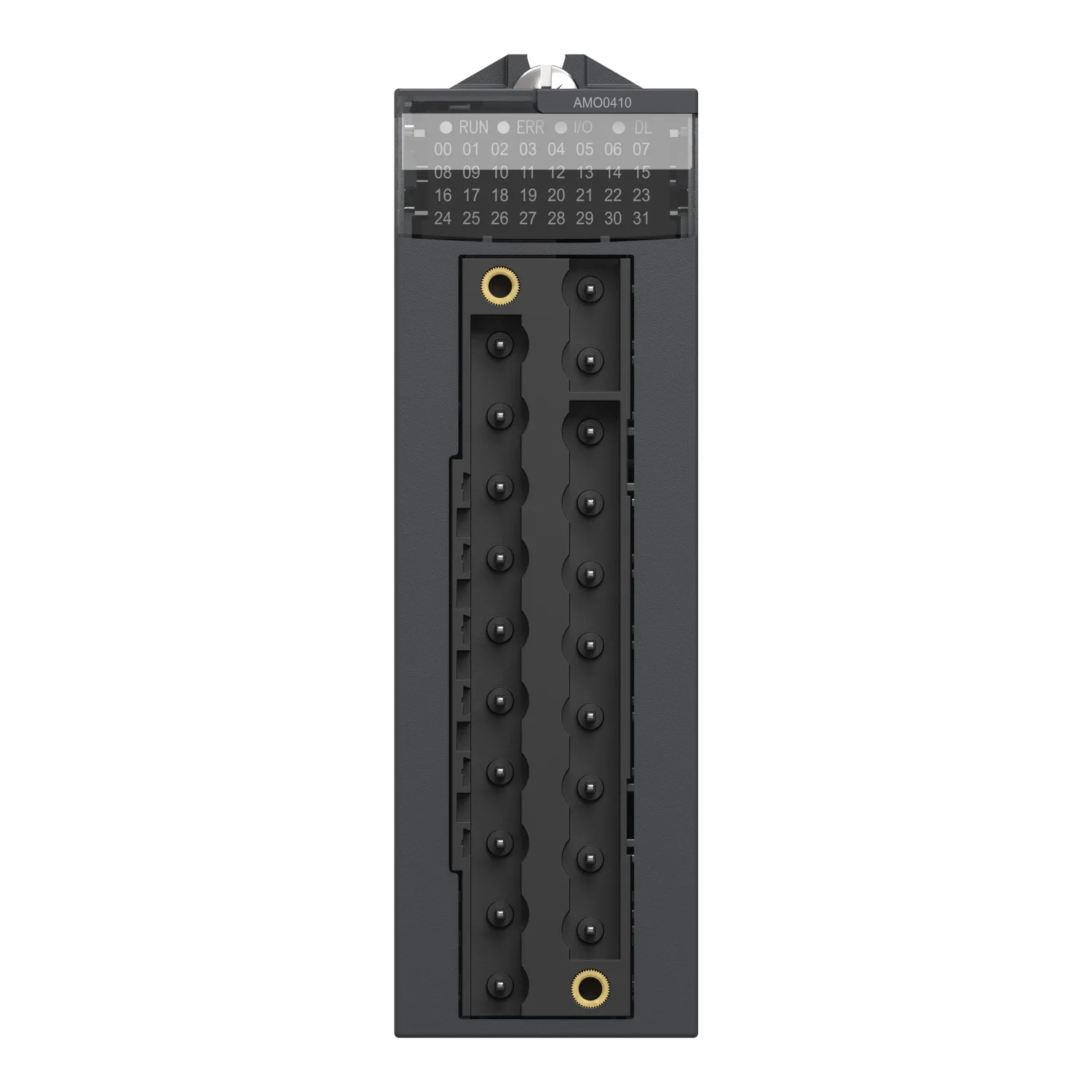

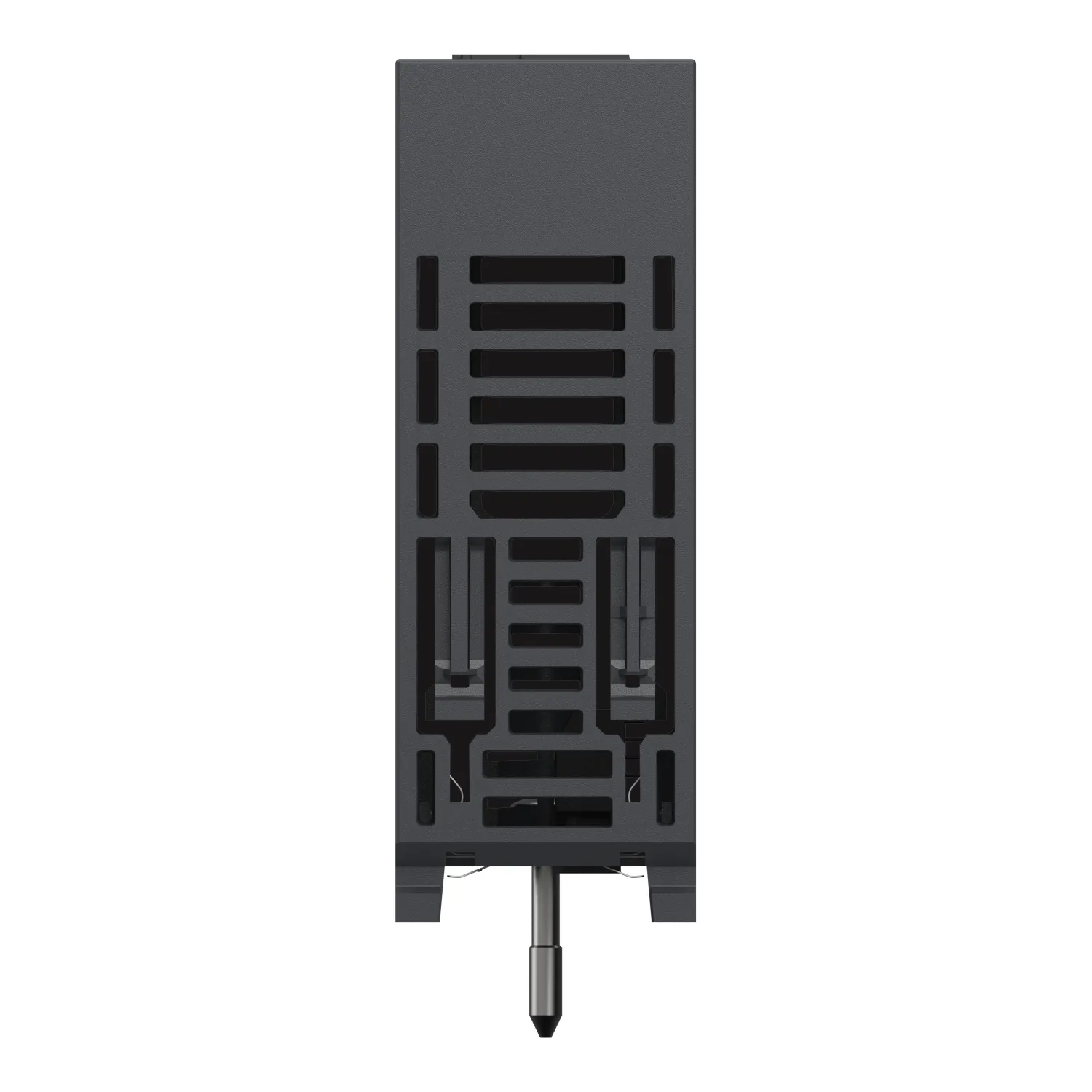

Module 4 sorties ANA isolées
Schneider BMXAMO0410, Module 4 sorties ANA isolées. Catégorie : Modicon X80 I/Os. Demandez un devis pour le prix et le délai.
- Référence :BMXAMO0410
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,007.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon X80
- Type De Produit Ou Équipement
- Module sortie analogique
- Raccordement Électrique
- 20 voies 1 connecteur
- Isolation Entre Canaux
- Isolé
Description du produit
Ce module d'alimentation fait partie de la gamme Modicon X80. C'est une plate-forme commune de modules pour les automates programmables contrôleurs (APC) Modicon M580 et M340. Ce module de sortie analogique isolé dispose de 4 sorties avec une résolution de 15 bits + signe. C'est un module de sortie qui fonctionne avec une alimentation interne via un rack. Ce produit est robuste, de haute qualité et basé sur les dernières technologies innovantes. Il est fourni avec un connecteur 20 voies pour la connexion électrique. C'est un produit classé IP20. Il pèse 0,15 kg. Il convient aux applications de process de taille moyenne à grande. Ce produit est certifié par EAC, Merchant Navy, CSA, RCM, CE et UL. Il répond aux normes EN 61131-2, EN 61000-6-4, EN 61000-6-2 et EN 61010-2-201. Cette plate-forme commune de modules compatibles réduit également les coûts de formation grâce à une formation unique pour les différents d'automatisation programmables contrôleurs (APC).
Caractéristiques principales
- Modularité et évolutivité
- Robustesse et fiabilité
- Sécurité commune
- Protection IP20 pour les environnements les plus difficiles
- Large plage de température de fonctionnement de 0 °C à 60 °C
Caractéristiques techniques
Principales4
| Gamme De Produit | Modicon X80 |
|---|---|
| Type De Produit Ou Équipement | Module sortie analogique |
| Raccordement Électrique | 20 voies 1 connecteur |
| Isolation Entre Canaux | Isolé |
Complémentaires21
| Erreur De Mesure | <= 0,2 % de pleine échelle 0...60 °C; 0,1 % de pleine échelle 25 °C |
|---|---|
| Dérive En Température | 45 ppm/°C +/- 10 V; 45 ppm/°C 0...20 mA; 45 ppm/°C 4...20 mA |
| Atténuation Minimale De La Diaphonie | 80 dB |
| Rejet De Mode Commun | 100 dB |
| Tension D'isolement | 1400 V CC entre voies et la masse; 1400 V CC entre voies et bus; 750 V CC entre voies |
| Type De Détection | Circuit ouvert 0...20 mA; Circuit ouvert 4...20 mA; Court-circuit +/- 10 V |
| Impédance De Charge Ohmique | >= 1000 Ohm +/- 10 V; <= 500 Ohm 0...20 mA; <= 500 Ohm 4...20 mA |
| Niveau De Sortie | Niveau haut |
| Nombre De Sorties Analogiques | 4 |
| Type De Sortie Analogique | Courant: 0...20 mA; Courant: 4...20 mA; Tension: +/- 10 V |
| Résolution De Sortie Analogique | 15 bits + signe |
| Alimentation | Alimentation interne par le rack |
| Temps De Conversion | <= 1 ms |
| Valeur De Conversion Maximale | 0…21 mA 0...20 mA; 0…21 mA 4...20 mA; +/- 10,5 V +/- 10 V |
| Mode De Repli | Configurable; Prédéfini |
| Fiabilité MTBF | 1000000 H |
| Altitude De Fonctionnement | 0...2000 m; 2000...4000 m avec facteur de réduction |
| Etat LED | 1 DEL (vert) RUN; 1 DEL par voie (vert) diagnostic de la voie; 1 DEL (rouge) ERR; 1 DEL (rouge) E/S |
| Poids Net | 0,15 kg |
| Puissance Consommée En W | 3 W 24 V CC typique; 3,6 W 24 V CC maximum; 0,45 W 3,3 V CC typique; 0,51 W 3,3 V CC maximum |
| Consommation Électrique | 150 mA à 3,3 V CC; 140 mA à 24 V CC |
Environnement10
| Tenue Aux Vibrations | 3 gn |
|---|---|
| Tenue Aux Chocs Mécaniques | 30 gn |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Température De L'air Ambiant En Fonctionnement | 0…60 °C |
| Humidité Relative | 5…95 % à 55 °C sans condensation |
| Degré De Protection IP | IP20 |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique |
| Certifications Du Produit | CE; RCM; CSA; EAC; Marine marchande; UL |
| Normes | CEI 61010-2-201; CEI 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Traitement De Protection | Version standard |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,500 cm |
| Largeur De L'emballage 1 | 11,000 cm |
| Longueur De L'emballage 1 | 11,500 cm |
| Poids De L'emballage (Kg) | 211,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 3,480 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 240 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 66,000 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
