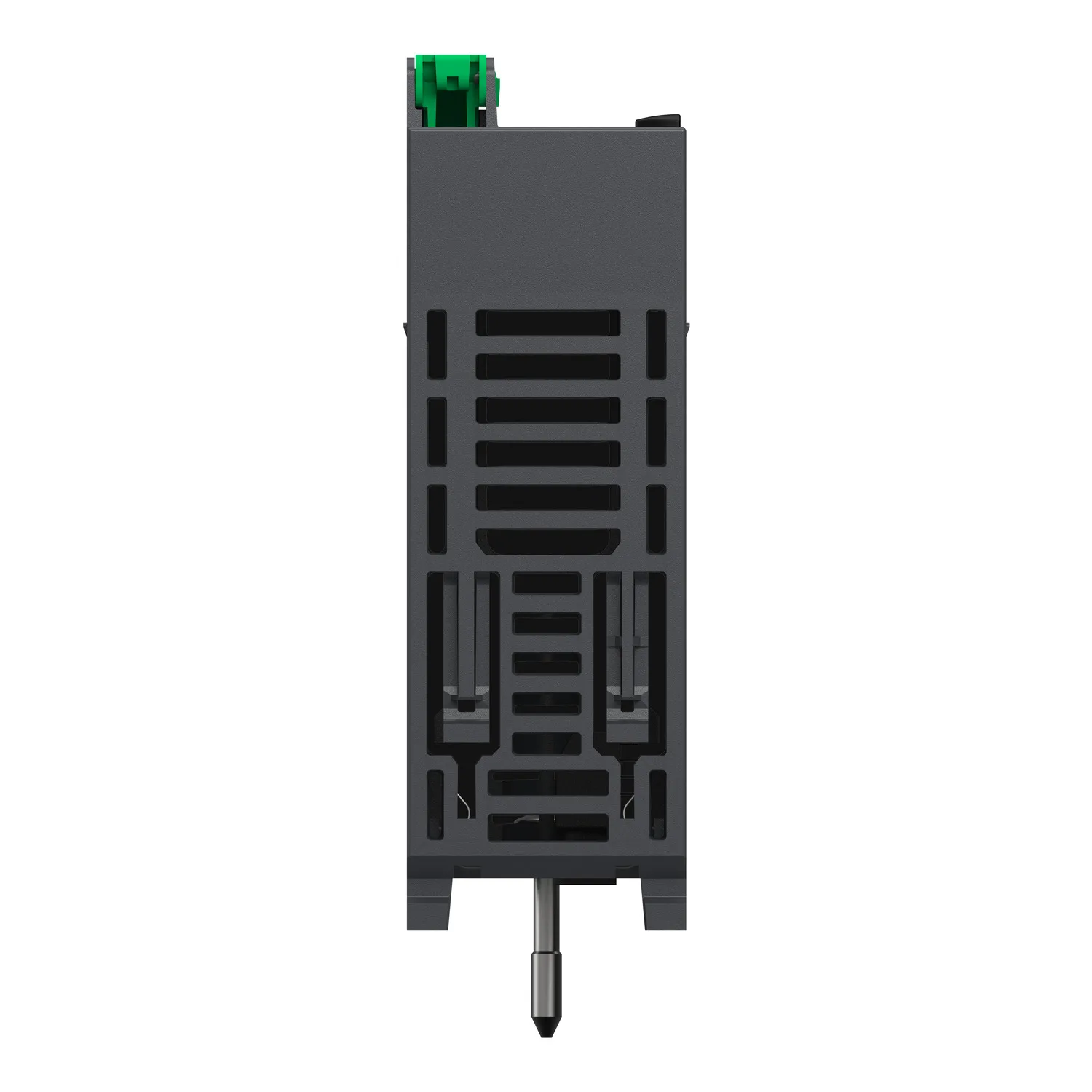

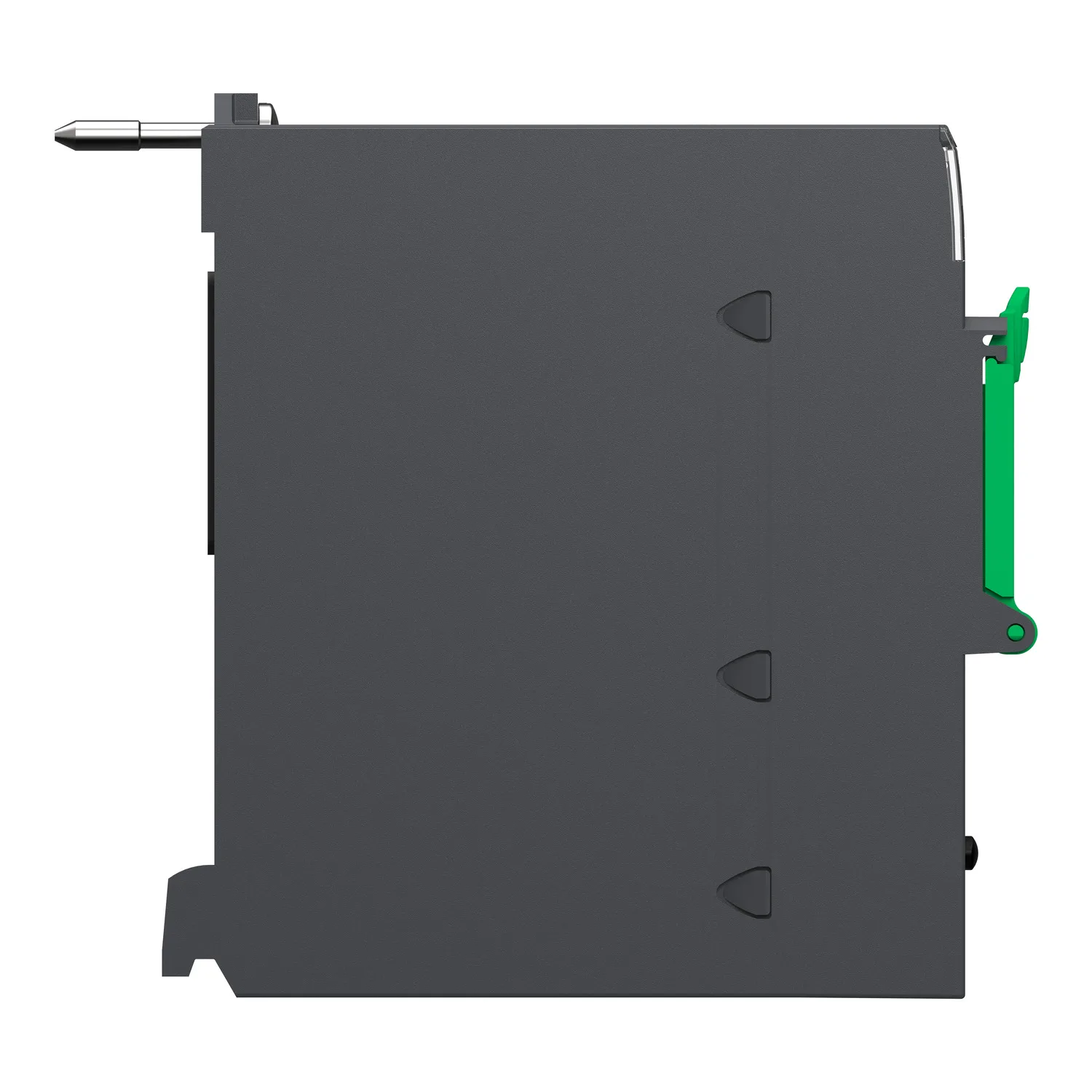

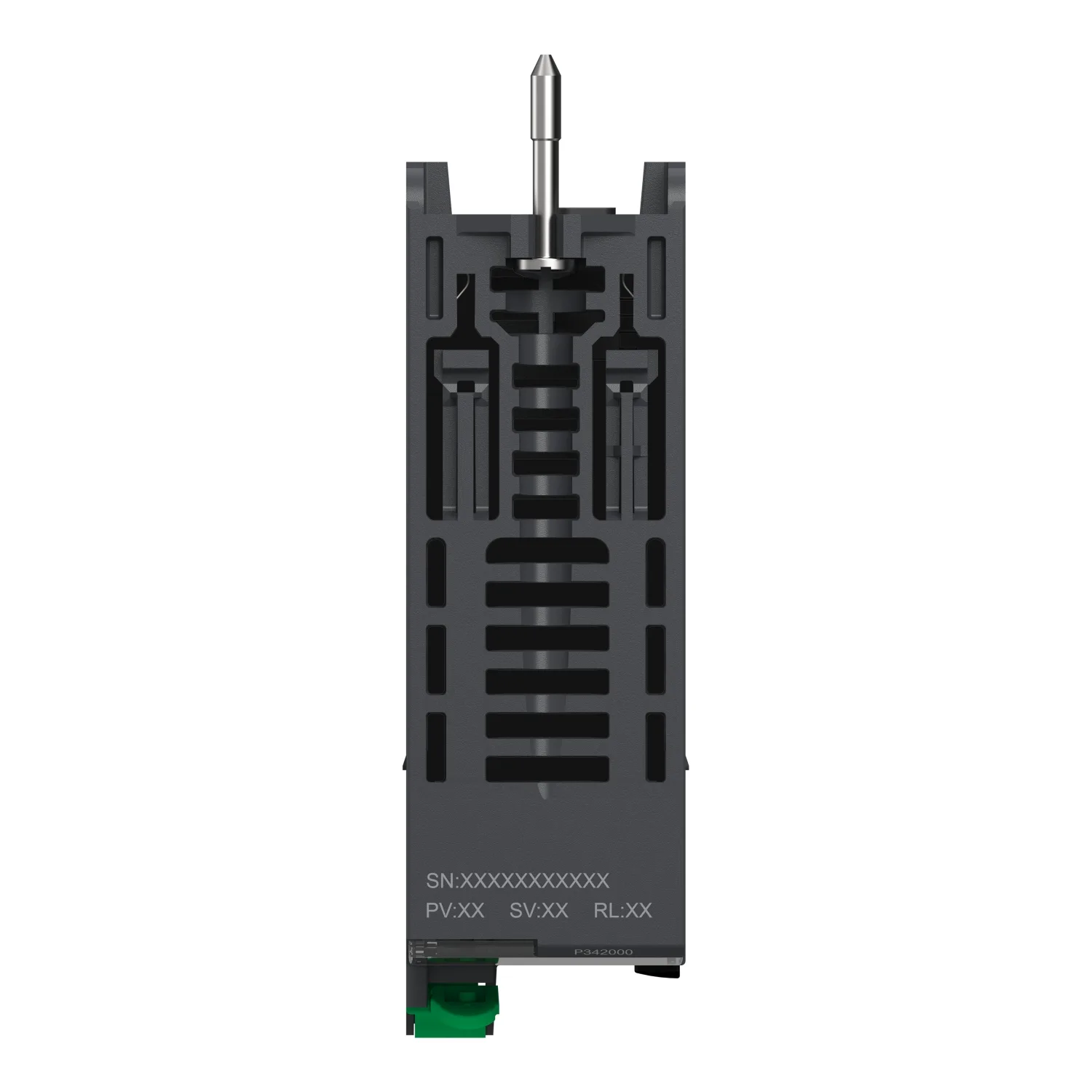

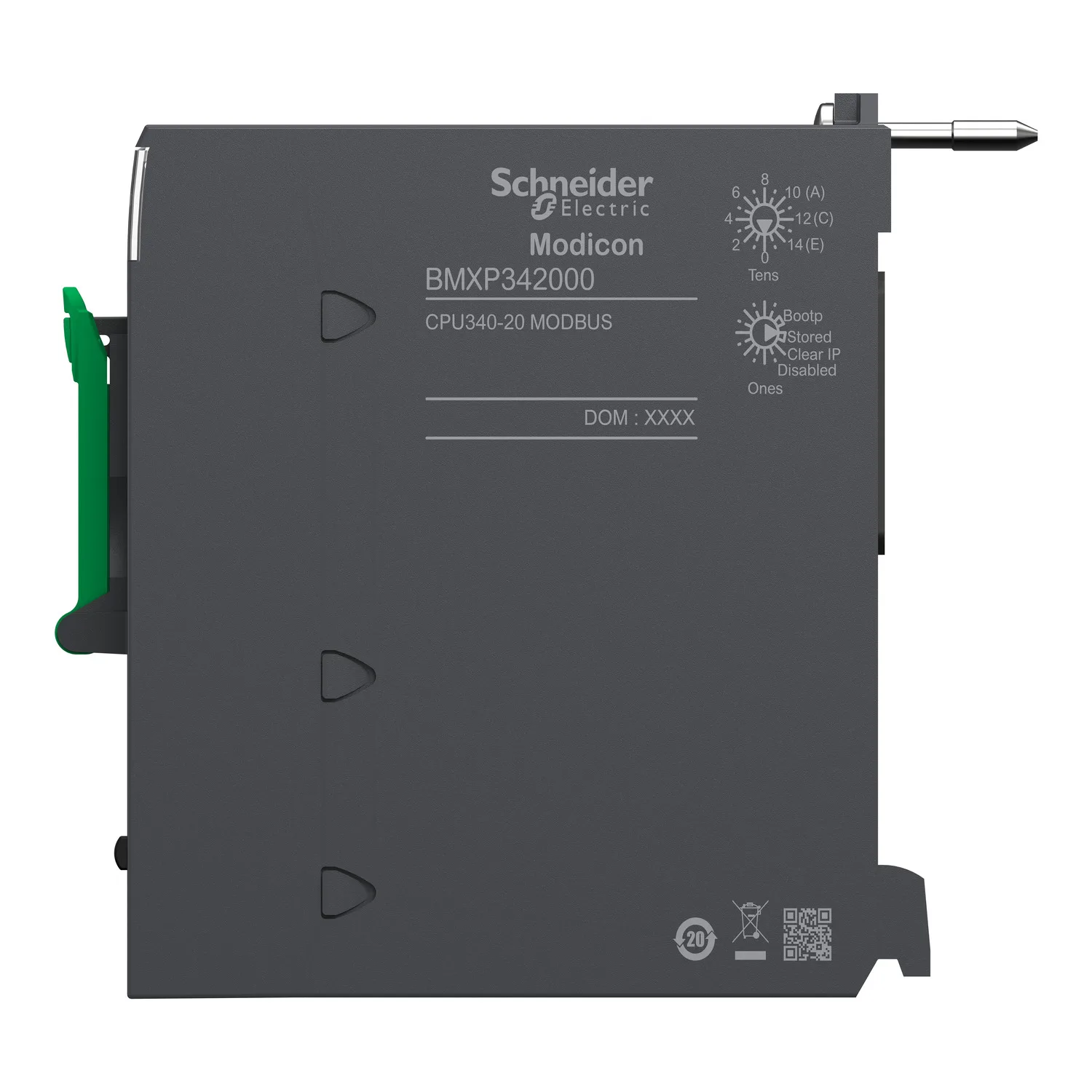

Modicon M340 - processeur - 1024 E/S TOR 256 E/S ANA - 1Modbus
Schneider BMXP342000, Modicon M340 - processeur - 1024 E/S TOR 256 E/S ANA - 1Modbus. Catégorie : Modicon M340. Demandez un devis pour le prix et le délai.
- Référence :BMXP342000
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,061.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Plateforme d'automatisme Modicon M340
- Type De Produit Ou Équipement
- Module processeur
- Concept
- Modbus
- Nombre De Racks
- 4
Description du produit
Ce produit fait partie de la gamme Modicon M340, des automates programmables contrôleurs (APC). Ce module processeur offre au maximum 1 configuration de rack, 36 canaux spécifiques à l'application et 11 emplacements. C'est un module processeur avec une consommation de courant de 72mA à 24V CC, fonctionne avec une alimentation interne. Ce produit est robuste, de haute qualité et basé sur les dernières technologies innovantes. Les interfaces des modules de processeur de communication sont 2 modules Ethernet et 2 modules AS-Interface. Il est fourni avec une carte mémoire pour la sauvegarde des programmes, des constantes, des symboles et des données. L'indice de protection est IP20. Le module a une capacité de processeur d'E/S discrètes de configuration multi-rack de 1024 et de 256 processeurs d'E/S analogiques de configuration multi-rack, 66 mono-rack. Il prend en charge les données de 128 Ko, 2048 Ko, la capacité de mémoire RAM interne du programme de 1792 Ko. Il pèse 0,2 kg. Il convient aux industries de process, aux énergies renouvelables, à l'eau, au ciment, à la fabrication, aux infrastructures et aux applications de machines. Ce produit est certifié CE. Il répond aux normes EN 61131-2, EN 61000-6-4, EN 61000-6-2 et EN 61010-2-201. Au cœur du processus, il vous fournit des solutions plug and work avec des appareils Schneider Electric et d'autres matériels tiers.
Caractéristiques principales
- Le M340 sert d'UC tout-en-un.
- Solution plug-and-work
- Temps de démarrage réduit.
- Fiabilité et maintenance accrues du réseau.
- Réduction du coût total de possession
Caractéristiques techniques
Principales8
| Gamme De Produit | Plateforme d'automatisme Modicon M340 |
|---|---|
| Type De Produit Ou Équipement | Module processeur |
| Concept | Modbus |
| Nombre De Racks | 4 |
| Local I/O Processor Capacity (discrete) | 1024E/S |
| Capacité Du Processeur E/S Analogique | 256 E/S |
| Nombre De Voies Spécifiques Application | 36 |
| Surveillance | Compteurs diagnostic Modbus; Compteurs d'évènement Modbus |
Complémentaires22
| Canaux De Contrôle | Boucles programmables |
|---|---|
| Type De Connexion Intégrée | Connexion en série non isolée RJ45 mode de caractère, mode de transmission: asynchrone dans bande passante, RS232C, mode de transmission: 2 paires torsadées blindées à 0,3…19,2 kbit/s full duplex; Connexion en série non isolée RJ45 mode de caractère, mode de transmission: asynchrone dans bande passante, RS485, mode de transmission: 1 paire torsadée blindée à 0,3…19,2 kbit/s half duplex; Connexion |
| Capacité Du Module De Communication Du Processeur | 2 module de communication Ethernet; 4 module AS-Interface |
| Nombre De Périphériques Par Segment | 0…32 (mode de caractère); 0…32 (Modbus) |
| Nombre D'appareils | 2 point à point mode de caractère; 2 point à point Modbus |
| Longueur Du Bus | 0…10 m liaison série non isolée mode de caractère segment; 0…10 m liaison série non isolée Modbus segment; 0…1000 m liaison série isolée mode de caractère segment; 0…1000 m liaison série isolée Modbus segment; 0…15 m mode de caractère point à point; 0…15 m Modbus point à point |
| Longueur Max Des Boucles De Dérivation | <15 m liaison série non isolée mode de caractère segment; <15 m liaison série non isolée Modbus segment; <40 m liaison série isolée mode de caractère segment; <40 m liaison série isolée Modbus segment |
| Nombre D'adresses | 0…248 pour mode de caractère; 0…248 pour Modbus |
| Requêtes | 1 Koctets de données par demande mode de caractère; 252 octets de données par demande RTU Modbus; 504 octets de données par demande ASCII Modbus |
| Paramètres De Commande | Un CRC sur chaque support (RTU) Modbus; Un LRC sur chaque support (ASCII) mode de caractère; Un LRC sur chaque support (ASCII) Modbus |
| Description De La Mémoire | RAM interne 4096 ko; RAM interne 256 ko données; RAM interne 3584 ko symboles et constantes de programme; Carte mémoire fournie (BMXRMS008MP) sauvegarde des programmes, constantes, symboles et données |
| Taille Maxi Zones Articles | 32634 %Mi bits internes localisés; 32464 %MWi mots internes données internes localisées; 32760 %KWi mots constants données internes localisées |
| Taille Prédéfinie De Zone D'article | 1024 %MWi mots internes données internes localisées; 256 %KWi mots constants bits internes localisés; 512 %Mi données internes localisées |
| Structure D'application | 1 tâche maître cyclique/périodique; 1 tâche fixe périodique; Pas de tâche auxiliaire; 32 tâches événementielles |
| Temps D'exécution Par Instruction | 0,18 µs Booléen; 0,26 µs mots doubles; 0,38 µs mots simples; 1,74 µs virgules flottantes |
| Nombre D’instructions Par Ms | 4,2 Kinst/ms 65 % booléens et 35 % à virgule fixe; 5,4 Kinst/ms 100 % booléens |
| Surcharge Du Système | 0,2 ms pour tâche Fast; 1,05 ms pour tâche maître |
| Consommation Électrique | 72 mA à 24 V CC |
| Alimentation | Alimentation interne par le rack |
| Marquage | CE; UL; CSA; RCM; EAC; UKCA; China RoHS; WEEE; CEI |

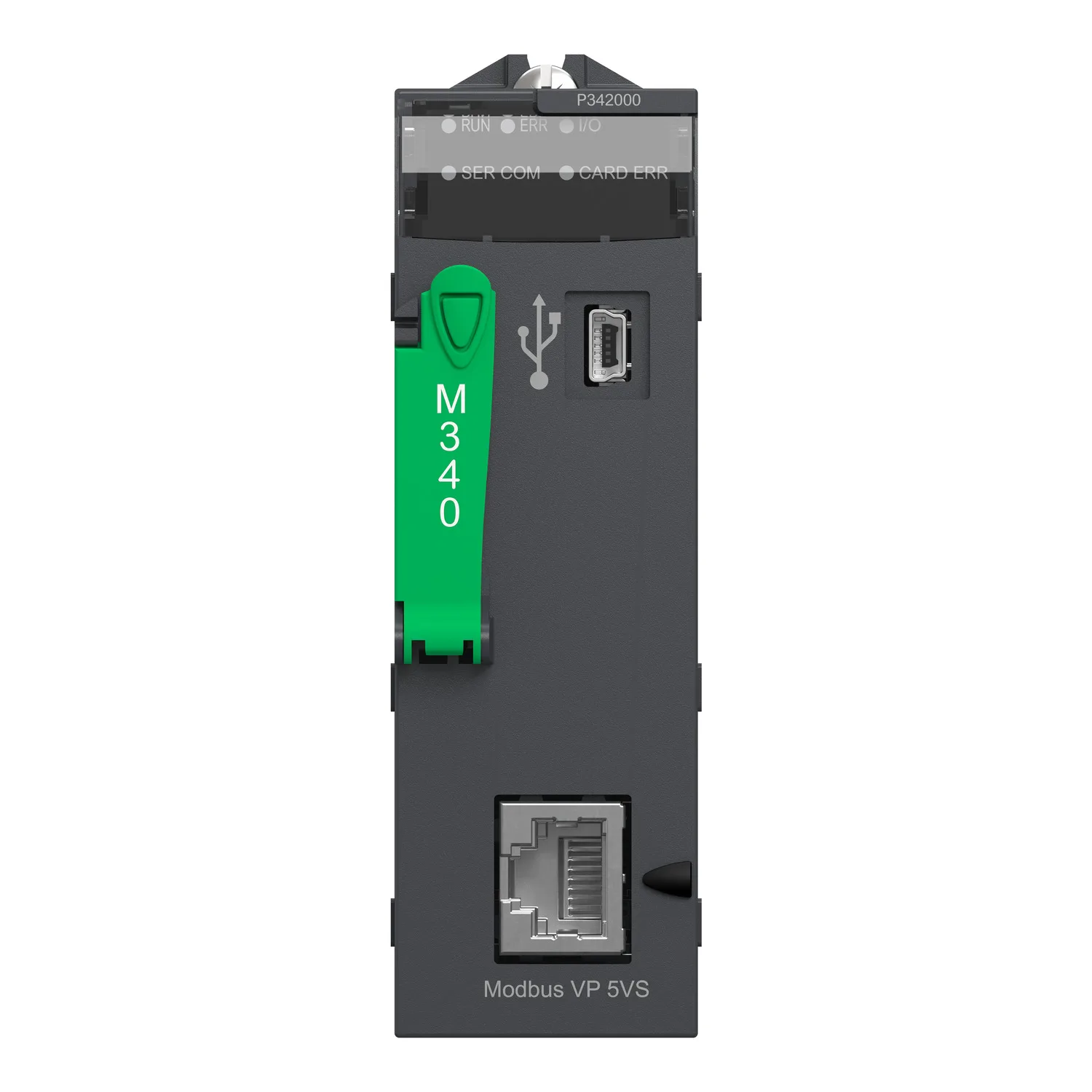

| Etat LED | 1 DEL (vert) processeur en marche (RUN); 1 DEL (rouge) erreur de module E/S (E/S); 1 DEL (rouge) défaut carte mémoire (CARD ERR); 1 DEL (rouge) défaut processeur ou système (ERR); 1 DEL (jaune) activité sur Modbus (SER COM) |
| Poids Net | 0,2 kg |
Environnement7
| Température De L'air Ambiant En Fonctionnement | 0…60 °C |
|---|---|
| Humidité Relative | 5…95 % sans condensation |
| Degré De Protection IP | IP20 |
| Traitement De Protection | TC |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique; 2012/19/EU - WEEE directive |
| Certifications Du Produit | CE; UL; CSA; RCM; EAC; UKCA; Marine marchande; CCSAus HazLoc Class I Division 2 Group A; CCSAus HazLoc Class I Division 2 Group B; CCSAus HazLoc Class I Division 2 Group C; CCSAus HazLoc Class I Division 2 Group D |
| Normes | CEI 61131-2; CEI 61010-2-201; UL 61010-2-201; CSA C22.2 No 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 et type 2; EN/IEC 61850-3, location G |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,5 cm |
| Largeur De L'emballage 1 | 11,0 cm |
| Longueur De L'emballage 1 | 11,5 cm |
| Poids De L'emballage (Kg) | 240,0 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 15,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 3,915 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
