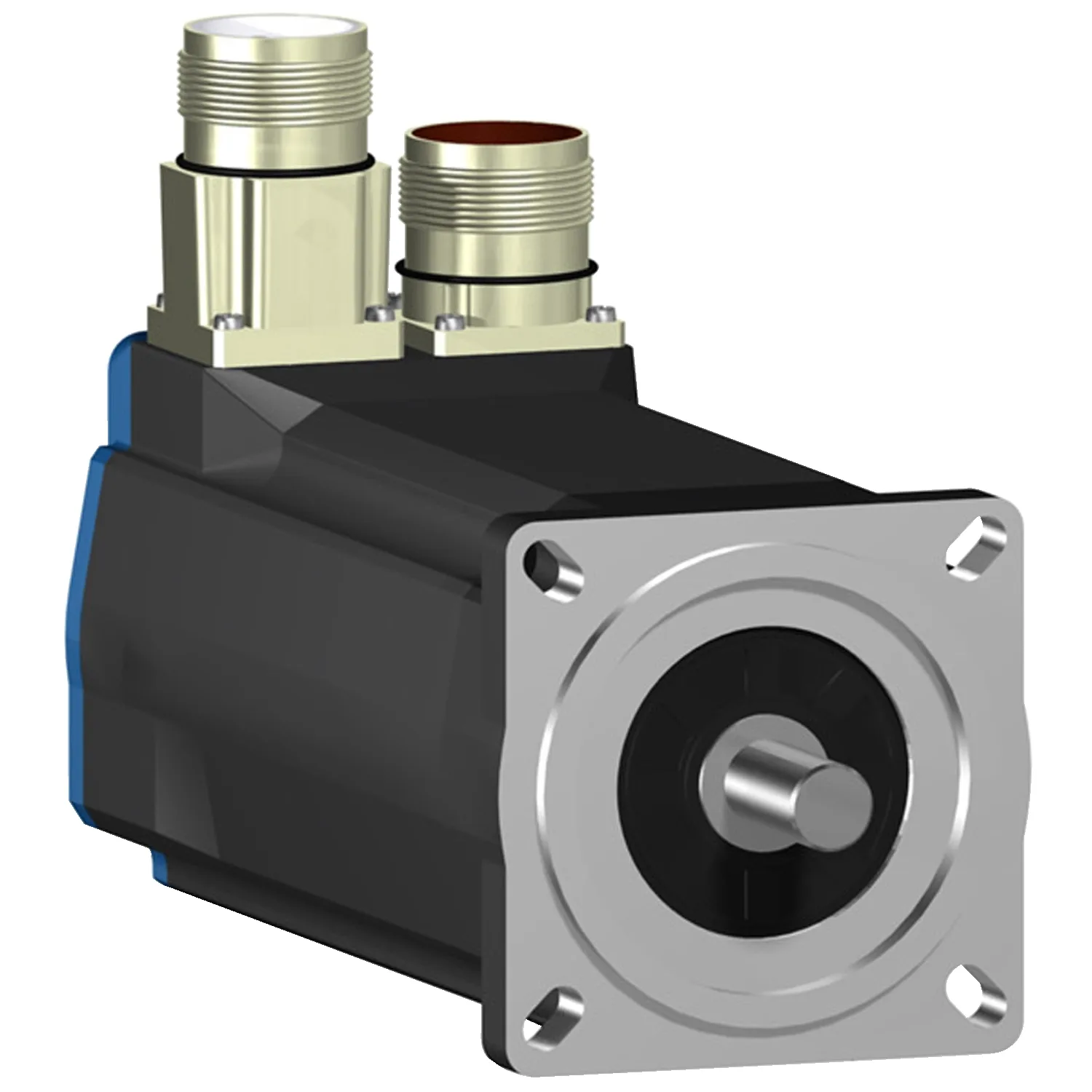

Lexium BSH - servo-moteur - 2,1N.m - clavette IP50 - 70mm - monotour - frein
Schneider BSH0702P11F2A, Lexium BSH - servo-moteur - 2,1N.m - clavette IP50 - 70mm - monotour - frein. Catégorie : Lexium 05. Demandez un devis pour le prix et le délai.
- Référence :BSH0702P11F2A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,846.00 EUR (Request a quote)
Caractéristiques clés
- Nom De L'appareil
- BSH
- Type De Produit Ou Équipement
- Servo moteur
- Vitesse Mécanique Maximum
- 8000 Tr/mn
- Terminaison De L'axe
- Avec clavette
Description du produit
Servomoteur BSH de la gamme de servovariateurs Lexium 32. Cette gamme de servomoteurs AC triphasés BSH possède un faible moment d'inertie du rotor, offrant une capacité d'accélération élevée pour les applications dynamiques. Une densité de puissance plus élevée est obtenue dans une conception compacte grâce à la technologie de bobinage. Ce servo a un couple nominal de maintien continu de 2,2 Nm et atteint un couple de crête de 7,6 Nm. Selon la tension d'alimentation, sa vitesse nominale atteint jusqu'à 7200 tr/min. Une puissance nominale allant jusqu'à 1360 W est obtenue en fonction de la tension. L'encodeur interne est conçu comme un SinCos Hiperface monotour avec 128 périodes/tour (128x1024). Le raccordement électrique s'effectue via des connecteurs 2x M23 coudés à 90° et orientables. La bride moteur pour le montage est de 70 mm. Le diamètre de l'arbre d'entraînement est de 11 mm. L'extrémité de l'arbre est clavetée et conforme à la classe de protection IP54. Le boîtier du moteur est conforme à la classe de protection IP65. Un frein de maintien est intégré. Les servovariateurs de la gamme Lexium LXM32 sont recommandés pour le fonctionnement du moteur synchrone. Des informations détaillées sur le contenu des matériaux, les impacts environnementaux et l'économie circulaire sont fournies pour soutenir vos objectifs de durabilité.
Caractéristiques principales
- Servomoteur AC triphasé à faible inertie pour d'excellentes performances dans une conception compacte
- Ingénierie, installation et mise en service simplifiées
- Haute vitesse jusqu'à 7200 tr/min - couple de maintien continu remarquable de 2,2 Nm
- Encodeur intégré monotour avec 128 P/T
- Taille de bride de 70 mm pour un montage conforme aux normes internationales
Caractéristiques techniques
Principales15
| Nom De L'appareil | BSH |
|---|---|
| Type De Produit Ou Équipement | Servo moteur |
| Vitesse Mécanique Maximum | 8000 Tr/mn |
| Couple Continu À L'arrêt | 2,2 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 2,2 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé; 2,12 N.m pour LXM05AD10M2, 200...240 V, monophasé; 2,12 N.m pour LXM05AD10M3X, 200...240 V, triphasé; 2,12 N.m pour LXM05BD10M2, 200...240 V, monophasé; 2,12 N.m pour LXM05BD10M3X, 200...240 V, triphasé; 2,12 N.m pour LXM05CD10M2, 200...240 V, monophasé; 2,12 N.m pour LXM05CD10M3X, 200...240 V, tripha |
| Couple Crête À L'arrêt | 7,6 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 7,6 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé; 5,63 N.m pour LXM15LD13M3, 230 V, monophasé; 4,57 N.m pour LXM05AD10M2, 200...240 V, monophasé; 5,63 N.m pour LXM05AD17M2, 200...240 V, monophasé; 4,57 N.m pour LXM05BD10M2, 200...240 V, monophasé; 5,63 N.m pour LXM05BD17M2, 200...240 V, monophasé; 4,57 N.m pour LXM05CD10M2, 200...240 V, monophasé; 5, |
| Puissance De Sortie Nominale | 850 W pour LXM32.D12N4 à 3 A, 400 V, triphasé; 850 W pour LXM32.D12N4 à 3 A, 480 V, triphasé; 1000 W pour LXM15LD10N4, 400 V, triphasé; 597 W pour LXM15LD13M3, 230 V, monophasé; 600 W pour LXM05AD10M2, 200...240 V, monophasé; 600 W pour LXM05AD17M2, 200...240 V, monophasé; 600 W pour LXM05BD10M2, 200...240 V, monophasé; 600 W pour LXM05BD17M2, 200...240 V, monophasé; 600 W pour LXM05CD10M2, 200... |
| Couple Nominal | 1,64 N.m pour LXM32.D12N4 à 3 A, 400 V, triphasé; 1,64 N.m pour LXM32.D12N4 à 3 A, 480 V, triphasé; 1,9 N.m pour LXM05AD10M2, 200...240 V, monophasé; 1,9 N.m pour LXM05AD17M2, 200...240 V, monophasé; 1,9 N.m pour LXM05BD10M2, 200...240 V, monophasé; 1,9 N.m pour LXM05BD17M2, 200...240 V, monophasé; 1,9 N.m pour LXM05CD10M2, 200...240 V, monophasé; 1,9 N.m pour LXM05CD17M2, 200...240 V, monophasé; |
| Vitesse Nominale | 5000 tr/min pour LXM32.D12N4 à 3 A, 400 V, triphasé; 5000 tr/min pour LXM32.D12N4 à 3 A, 480 V, triphasé; 3000 tr/min pour LXM05AD10M2, 200...240 V, monophasé; 3000 tr/min pour LXM05BD10M2, 200...240 V, monophasé; 3000 tr/min pour LXM05CD10M2, 200...240 V, monophasé; 3000 tr/min pour LXM05AD10M3X, 200...240 V, triphasé; 3000 tr/min pour LXM05AD14N4, 380…480 V, triphasé; 3000 tr/min pour LXM05BD10M |
| Compatibilité Produit | LXM05AD10M2 à 200...240 V monophasé; LXM05AD17M2 à 200...240 V monophasé; LXM05BD10M2 à 200...240 V monophasé; LXM05BD17M2 à 200...240 V monophasé; LXM05CD10M2 à 200...240 V monophasé; LXM05CD17M2 à 200...240 V monophasé; LXM15LD13M3 à 230 V monophasé; LXM05AD10M3X à 200...240 V triphasé; LXM05BD10M3X à 200...240 V triphasé; LXM05CD10M3X à 200...240 V triphasé; LXM05AD14N4 à 380...480 V triphasé; |
| Terminaison De L'axe | Avec clavette |
| Degré De Protection IP | IP50 standard |
| Résolution Du Retour Vitesse | 131 072 points/tour |
| Frein De Parking | Avec |
| Support De Montage | Bride conforme à la norme internationale |
| Raccordement Électrique | Connecteurs à angle droit rotatif |
Complémentaires40
| Compatibilité De Gamme | Lexium 15; Lexium 32; Lexium 05 |
|---|---|
| Tension D'alimentation Max | 480 V |
| Nombre De Phases Réseau | Triphasé |
| Courant Continu À L'arrêt | 2,9 A |
| Puissance Continue Maximale | 1,51 W |
| Courant Maximal Irms | 11,8 A pour LXM15LD13M3; 11,8 A pour LXM15LD10N4; 11,8 A pour LXM05AD10M2; 11,8 A pour LXM05AD17M2; 11,8 A pour LXM05AD10M3X; 11,8 A pour LXM05AD17M3X; 11,8 A pour LXM05AD14N4; 11,8 A pour LXM05BD10M2; 11,8 A pour LXM05BD17M2; 11,8 A pour LXM05BD10M3X; 11,8 A pour LXM05BD17M3X; 11,8 A pour LXM05BD14N4; 11,8 A pour LXM05CD10M2; 11,8 A pour LXM05CD17M2; 11,8 A pour LXM05CD10M3X; 11,8 A pour LXM05CD1 |
| Courant Permanent Maximum | 11,8 A |
| Fréquence De Commutation | 8 kHz |
| Arbre Secondaire | Sans deuxième extrémité d’arbre |
| Diamètre De L'axe | 11 mm |
| Longueur De L'axe | 23 mm |
| Largeur Clavette | 18 mm |
| Type De Retour | SinCos Hiperface monotour |
| Couple De Maintien | 2 N.m frein de parking |
| Taille Bride Moteur | 70 mm |
| Nombre De Taille Moteur | 2 |
| Constante De Couple | 0,77 N.m/A à 120 °C |
| Constante De Fem | 48 V/ktr/mn à 120 °C |
| Nombre De Pôles De Moteur | 3,0 |
| Inertie Du Rotor | 0,482 kg.cm² |
| Résistance Du Stator | 4,2 Ohm à 20 °C |
| Inductance Du Stator | 10,65 mH à 20 °C |
| Constante De Temps Électrique Du Stator | 4,52 ms à 20 °C |
| Force Radiale Maximale Fr | 390 N à 6000 Tr/mn; 410 N à 5000 Tr/mn; 450 N à 4000 Tr/mn; 490 N à 3000 Tr/mn; 560 N à 2000 Tr/mn; 710 N à 1000 Tr/mn |
| Force Axiale Maximale Fa | 0,2 x Fr |
| Puissance D'accrochage Des Freins | 10 W |
| Type De Refroidissement | Convection naturelle |
| Longueur | 212,5 mm |
| Diamètre Du Centrage | 60 mm |
| Profondeur Du Diamètre De Centrage | 2,5 mm |
| Nombre De Trous De Fixation | 4 |
| Diamètre Des Trous De Fixation | 5,5 mm |
| Poids Net | 3 kg |
| Référence Dimensionnement | BSH0702P |
| Erreur Angulaire | 1,4 ° |
| Température Cuivre Chaud | 120 °C |
| Température Aimant Chaud | 100 °C |
| Température Aimant Rt | 20 °C |
| Courant De Sortie Crête 3s | 11,8 A |
| Inertie | 0,11 kg.cm² de frein; 0,41 kg.cm² de moteur |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 12,3 cm |
| Largeur De L'emballage 1 | 12,8 cm |
| Longueur De L'emballage 1 | 37,7 cm |
| Poids De L'emballage (Kg) | 3,25 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
