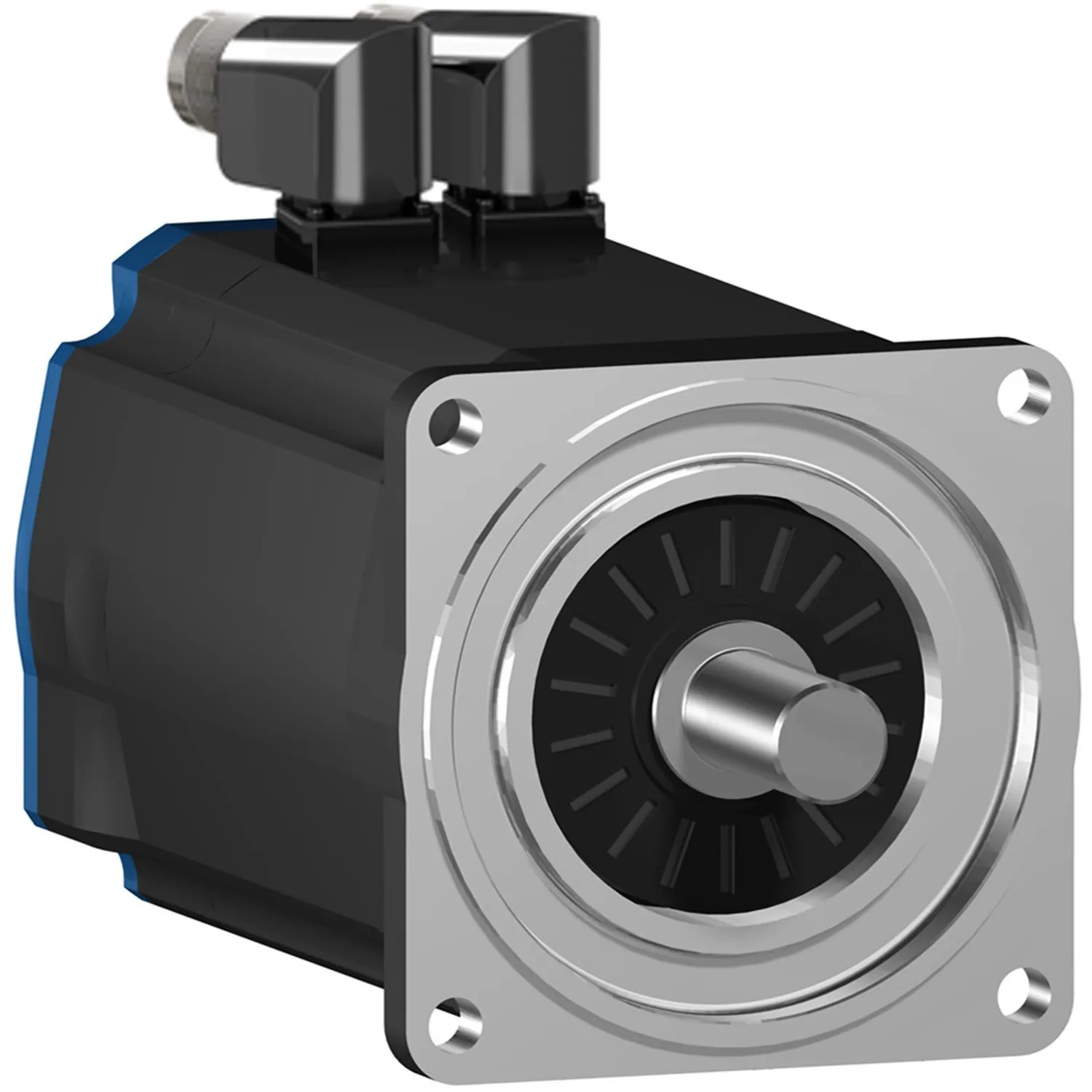

Lexium BSH - servo-moteur - 3,4N.m - clavette IP50 - 100mm - monotour - frein
Schneider BSH1002P11F2A, Lexium BSH - servo-moteur - 3,4N.m - clavette IP50 - 100mm - monotour - frein. Catégorie : Lexium 05. Demandez un devis pour le prix et le délai.
- Référence :BSH1002P11F2A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :2,455.00 EUR (Request a quote)
Caractéristiques clés
- Nom De L'appareil
- BSH
- Type De Produit Ou Équipement
- Servo moteur
- Vitesse Mécanique Maximum
- 6000 Tr/mn
- Terminaison De L'axe
- Avec clavette
Description du produit
Servomoteur BSH de la gamme de servo-entraînements Lexium 32. Cette gamme BSH de servomoteurs CA triphasés présente un faible moment d'inertie du rotor, permettant une capacité d'accélération élevée pour les applications dynamiques. Grâce à la technologie de bobinage, il en résulte une densité de puissance plus élevée dans une conception compacte. Ce servo a un couple de maintien nominal de 5,8 Nm et atteint un couple de pointe de 18,3 Nm. Sa vitesse nominale est de jusqu'à 4800 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendante de la tension allant jusqu'à 2210 W. L'encodeur intégré est conçu comme un monotour avec 128 périodes/tour (128x1024) sous forme de SinCos Hiperface. Le raccordement électrique s'effectue via des connecteurs 2x M23, coudés à 90° et orientables. Pour la fixation, la bride du moteur est de 100 mm. L'arbre d'entraînement a un diamètre de 19 mm. L'extrémité d'arbre est munie d'une clavette et est conforme au degré de protection IP54. Le carter du moteur est conforme au degré de protection IP65. Un frein de stationnement est intégré. Pour le fonctionnement du moteur synchrone, les servo-variateurs de la gamme Lexium LXM32 sont recommandés. Pour soutenir vos objectifs de durabilité, des informations détaillées sur la composition des matériaux, les impacts environnementaux et l'économie circulaire sont fournies.
Caractéristiques principales
- Servomoteur CA triphasé avec faible moment d'inertie pour des performances exceptionnelles dans un design compact
- Ingénierie, installation et mise en service simplifiées
- Vitesse élevée jusqu'à 4800 tr/min - couple de maintien nominal considérable de 5,8 Nm
- Encodeur intégré monotour avec 128 p/t
- Dimension de bride 100 mm pour la fixation selon la norme internationale
Caractéristiques techniques
Principales15
| Nom De L'appareil | BSH |
|---|---|
| Type De Produit Ou Équipement | Servo moteur |
| Vitesse Mécanique Maximum | 6000 Tr/mn |
| Couple Continu À L'arrêt | 4,5 N.m pour LXM15LD21M3, 230 V, monophasé; 3,4 N.m pour LXM15LD13M3, 230 V, triphasé; 3,4 N.m pour LXM15LD10N4, 230 V, triphasé; 3,4 N.m pour LXM15LD10N4, 400 V, triphasé; 3,4 N.m pour LXM15LD10N4, 480 V, triphasé; 5,8 N.m pour LXM15LD17N4, 400 V, triphasé; 5,8 N.m pour LXM15LD17N4, 480 V, triphasé; 5,8 N.m pour LXM15LD21M3, 230 V, triphasé; 5,5 N.m pour LXM05AD17M3X, 200...240 V, triphasé; 5,5 N |
| Couple Crête À L'arrêt | 9,39 N.m pour LXM15LD21M3, 230 V, monophasé; 5,6 N.m pour LXM15LD13M3, 230 V, triphasé; 8 N.m pour LXM15LD10N4, 230 V, triphasé; 8 N.m pour LXM15LD10N4, 400 V, triphasé; 8 N.m pour LXM15LD10N4, 480 V, triphasé; 12,13 N.m pour LXM15LD17N4, 400 V, triphasé; 12,13 N.m pour LXM15LD17N4, 480 V, triphasé; 14,79 N.m pour LXM15LD21M3, 230 V, triphasé; 11,23 N.m pour LXM05AD17M3X, 200...240 V, triphasé; 13 |
| Puissance De Sortie Nominale | 950 W pour LXM15LD21M3, 230 V, monophasé; 950 W pour LXM15LD21M3, 230 V, triphasé; 780 W pour LXM05AD28M2, 200...240 V, monophasé; 780 W pour LXM05BD28M2, 200...240 V, monophasé; 780 W pour LXM05CD28M2, 200...240 V, monophasé; 1400 W pour LXM05AD22N4, 380…480 V, triphasé; 1400 W pour LXM05BD22N4, 380…480 V, triphasé; 1400 W pour LXM05CD22N4, 380…480 V, triphasé; 1600 W pour LXM15LD10N4, 400 V, tri |
| Couple Nominal | 4,5 N.m pour LXM15LD21M3, 230 V, monophasé; 4,96 N.m pour LXM05AD28M2, 200...240 V, monophasé; 4,96 N.m pour LXM05BD28M2, 200...240 V, monophasé; 4,96 N.m pour LXM05CD28M2, 200...240 V, monophasé; 3,4 N.m pour LXM15LD10N4, 230 V, triphasé; 3,4 N.m pour LXM15LD10N4, 400 V, triphasé; 3,4 N.m pour LXM15LD10N4, 480 V, triphasé; 3,4 N.m pour LXM15LD13M3, 230 V, triphasé; 3,7 N.m pour LXM15LD17N4, 480 V |
| Vitesse Nominale | 3000 tr/min pour LXM05AD22N4, 380…480 V, triphasé; 3000 tr/min pour LXM05BD22N4 à 6 A, 380…480 V, triphasé; 3000 tr/min pour LXM05CD22N4, 380…480 V, triphasé; 1500 tr/mn pour LXM05AD17M3X, 200...240 V, triphasé; 1500 tr/mn pour LXM05BD17M3X, 200...240 V, triphasé; 1500 tr/mn pour LXM05CD17M3X, 200...240 V, triphasé; 4500 tr/mn pour LXM15LD10N4, 400 V, triphasé; 6000 tr/min pour LXM15LD10N4, 480 V, |
| Compatibilité Produit | LXM05AD28M2 à 200...240 V monophasé; LXM05BD28M2 à 200...240 V monophasé; LXM05CD28M2 à 200...240 V monophasé; LXM15LD21M3 à 230 V monophasé; LXM15LD13M3 à 230 V triphasé; LXM15LD10N4 à 400 V triphasé; LXM05AD17M3X à 200...240 V triphasé; LXM05BD17M3X à 200...240 V triphasé; LXM05CD17M3X à 200...240 V triphasé; LXM15LD10N4 à 230 V triphasé; LXM15LD10N4 à 480 V triphasé; LXM15LD21M3 à 230 V triphas |
| Terminaison De L'axe | Avec clavette |
| Degré De Protection IP | IP50 standard |
| Résolution Du Retour Vitesse | 131 072 points/tour |
| Frein De Parking | Avec |
| Support De Montage | Bride conforme à la norme internationale |
| Raccordement Électrique | Connecteurs à angle droit rotatif |
Complémentaires40
| Compatibilité De Gamme | Lexium 32; Lexium 05; Lexium 15 |
|---|---|
| Tension D'alimentation Max | 480 V |
| Nombre De Phases Réseau | Triphasé |
| Courant Continu À L'arrêt | 4,8 A |
| Puissance Continue Maximale | 2,51 W |
| Courant Maximal Irms | 17,1 A pour LXM15LD13M3; 17,1 A pour LXM15LD21M3; 17,1 A pour LXM15LD10N4; 17,1 A pour LXM15LD17N4; 17,1 A pour LXM05AD28M2; 17,1 A pour LXM05AD17M3X; 17,1 A pour LXM05AD22N4; 17,1 A pour LXM05BD28M2; 17,1 A pour LXM05BD17M3X; 17,1 A pour LXM05BD22N4; 17,1 A pour LXM05CD28M2; 17,1 A pour LXM05CD17M3X; 17,1 A pour LXM05CD22N4; 17,1 A pour LXM32.D18N4 |
| Courant Permanent Maximum | 17,1 A |
| Fréquence De Commutation | 8 kHz |
| Arbre Secondaire | Sans deuxième extrémité d’arbre |
| Diamètre De L'axe | 19 mm |
| Longueur De L'axe | 40 mm |
| Largeur Clavette | 30 mm |
| Type De Retour | SinCos Hiperface monotour |
| Couple De Maintien | 9 N.m frein de parking |
| Taille Bride Moteur | 100 mm |
| Nombre De Taille Moteur | 2 |
| Constante De Couple | 1,21 N.m/A à 120 °C |
| Constante De Fem | 77 V/ktr/mn à 120 °C |
| Nombre De Pôles De Moteur | 4,0 |
| Inertie Du Rotor | 2,928 kg.cm² |
| Résistance Du Stator | 2,4 Ohm à 20 °C |
| Inductance Du Stator | 6,75 mH à 20 °C |
| Constante De Temps Électrique Du Stator | 5,29 ms à 20 °C |
| Force Radiale Maximale Fr | 620 N à 4000 Tr/mn; 690 N à 3000 Tr/mn; 790 N à 2000 Tr/mn; 990 N à 1000 Tr/mn |
| Force Axiale Maximale Fa | 0,2 x Fr |
| Puissance D'accrochage Des Freins | 18 W |
| Type De Refroidissement | Convection naturelle |
| Longueur | 235,5 mm |
| Diamètre Du Centrage | 95 mm |
| Profondeur Du Diamètre De Centrage | 3,5 mm |
| Nombre De Trous De Fixation | 4 |
| Diamètre Des Trous De Fixation | 9 mm |
| Poids Net | 6,3 kg |
| Référence Dimensionnement | BSH1002P |
| Erreur Angulaire | 1,4 ° |
| Température Cuivre Chaud | 120 °C |
| Température Aimant Chaud | 100 °C |
| Température Aimant Rt | 20 °C |
| Courant De Sortie Crête 3s | 17,1 A |
| Inertie | 0,618 kg.cm² de frein; 2,31 kg.cm² de moteur |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 15,4 cm |
| Largeur De L'emballage 1 | 16,3 cm |
| Longueur De L'emballage 1 | 40,7 cm |
| Poids De L'emballage (Kg) | 6,45 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
