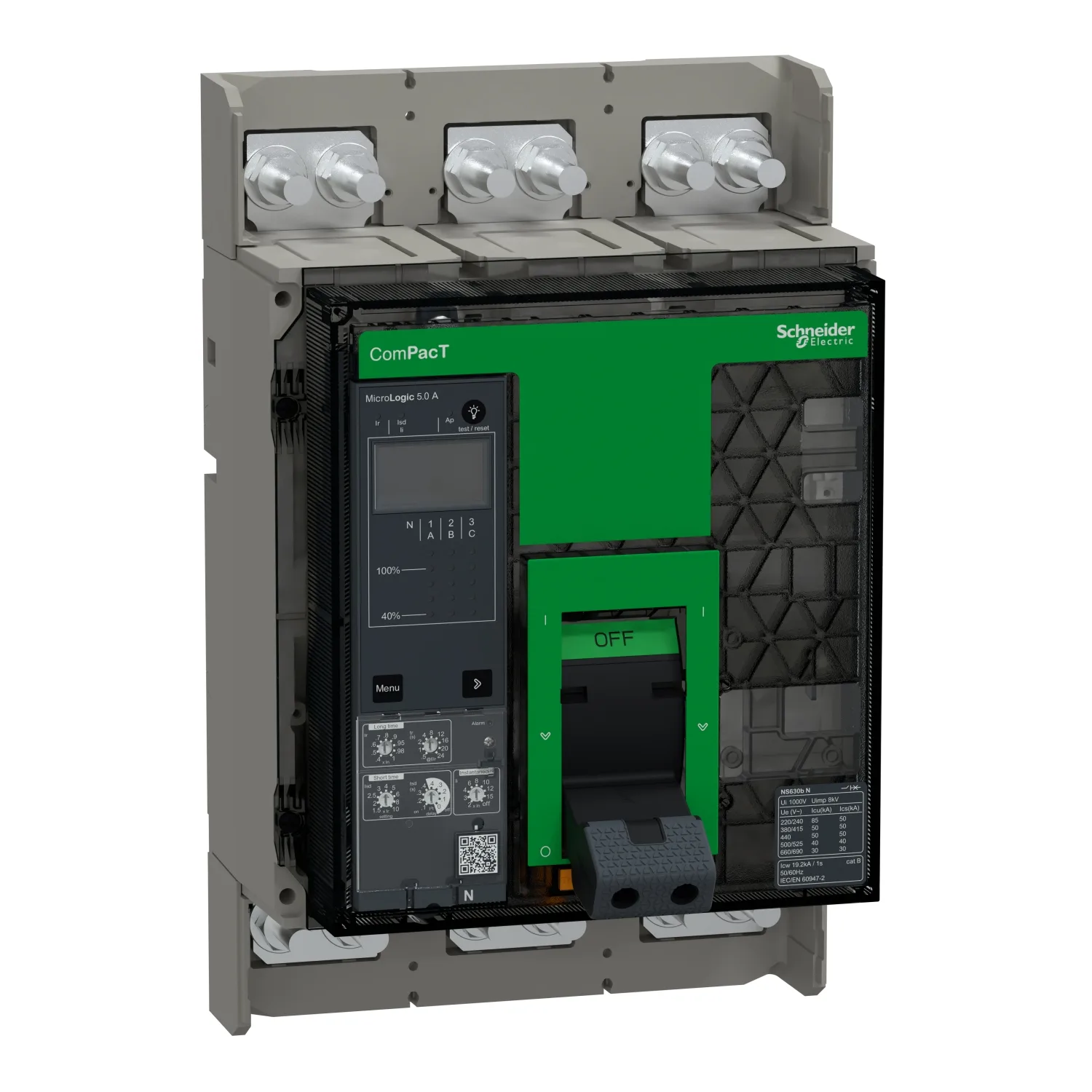

ComPacT NS630N - disjoncteur - MicroLogic 5.A 630A - 3P - 50kA - fixe - manuel
Schneider C063N35AFM, ComPacT NS630N - disjoncteur - MicroLogic 5.A 630A - 3P - 50kA - fixe - manuel. Catégorie : ComPacT NS new generation. Demandez un devis pour le prix et le délai.
- Référence :C063N35AFM
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :2,633.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- ComPacT
- Nom Du Produit
- ComPacT NS nouvelle génération
- Gamme De Produit
- ComPacT NS630b...1600 nouvelle génération
- Type De Produit Ou Équipement
- Disjoncteur
Description du produit
Ce disjoncteur fait partie de la nouvelle génération de la série ComPacT NS630bN à NS3200. La nouvelle génération ComPacT NS conserve les mêmes performances et est livrée avec un nouveau capot avant transparent pour la visibilité des auxiliaires, ainsi qu'un nouvel interrupteur à touche ergonomique et signalisation d'état par LED en option. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD pour le protocole de communication ZigBee. Le ComPacT NS630bN est un disjoncteur tripolaire complet conçu pour optimiser l'espace et le pouvoir de coupure. Il s'agit d'un disjoncteur fixe à commande manuelle. C'est le choix optimal pour tous types d'applications standard et spécifiques. Le pouvoir de coupure (Icu) est de 50 kA rms à 415 VAC 50/60 Hz. La tension de fonctionnement est de 690 VAC 50/60 Hz. L'appareil peut être actionné manuellement à l'aide de boutons ON, OFF ou "poussoir". Ce produit est équipé d'une unité de contrôle électronique MicroLogic 5.0A d'une valeur de 630 A. L'unité de contrôle MicroLogic 5.0A fournit des protections réglables de long retard, court retard et instantanée (codes ANSI 49/51/50). La MicroLogic 5.0A est équipée d'un afficheur LCD numérique et indique les valeurs RMS des courants (ampèremètre). Ce produit est livré avec diverses fonctions et accessoires optionnels. Ses dimensions sont de 327 mm (Hauteur) x 210 mm (Largeur) x 147 mm (Profondeur). Il est conforme aux normes internationales IEC 60947-1 et IEC 60947-2. La nouvelle génération ComPacT NS fait partie de l'architecture EcoStruxure Power de Schneider Electric. La nouvelle génération ComPacT NS est plus durable grâce à des emballages écologiques et des partenariats écoresponsables.
Caractéristiques principales
- ComPacT NS est une gamme de disjoncteurs pour la mesure intégrée de la puissance et de l'énergie
- La solution couvre des calibres de 630 A à 3200 A
- L'unité de contrôle électronique MicroLogic fournit des fonctions de mesure et d'analyse électrique
- ComPacT NS offre une gamme optimisée d'auxiliaires et d'accessoires montables sur site
- Installation flexible dans n'importe quelle position, sur un platine de fond ou en montage mural
Caractéristiques techniques
Principales20
| Gamme | ComPacT |
|---|---|
| Nom Du Produit | ComPacT NS nouvelle génération |
| Gamme De Produit | ComPacT NS630b...1600 nouvelle génération |
| Type De Produit Ou Équipement | Disjoncteur |
| Application De L'appareil | Distribution |
| Nombre De Pôles | 3P |
| Description Des Pôles Protégés | 3D |
| (In) Courant Nominal Jusqu'à 65 °C | 630 A à 50 °C |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz |
| Type De Réseau | CA |
| Fréquence Du Réseau | 50/60 Hz |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-2 |
| Catégorie D'emploi | Catégorie B |
| Pouvoir De Coupure Ultime En Court-circuit [Icu] | 85 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2; 40 kA Icu à 500/525 V CA 50/60 Hz conforme à CEI 60947-2; 30 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-2 |
| Niveau De Performance | N 50 kA 415 V CA |
| Nom Du Déclencheur | MicroLogic 5.0 A |
| Technologie Du Déclencheur | Électronique |
| Fonctions De Protection Du Déclencheur | LSI |
| Type De Commande | Bouton-poussoir ON/OFF |
| Mode D'installation | Fixe |
Complémentaires34
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz conforme à CEI 60947-2 |
|---|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV se conformer à CEI 60947-2 |
| Pouvoir De Coupure Nominal En Court-circuit De Service [Ics] | 50 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2; 50 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2; 50 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2; 40 kA à 500/525 V CA 50/60 Hz se conformer à CEI 60947-2; 30 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Courant De Tenue De Courte Durée Assigné [Icw] | 19,2 kA 1 s conforme à CEI 60947-2 |
| Durée De Vie Mécanique | 10000 cycle |
| Durée De Vie Électrique | 2000 cycle à 690 V In; 4000 cycle à 690 V In/2; 5000 cycle à 440 V In; 6000 cycle à 440 V In/2 |
| Pertes De Puissance | 10 W |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| "Pas" De Raccordement | 70 mm |
| Type De Protection | L : for protection courant surcharge; S : for protection contre les courts-circuits de courte durée; I : for protection instantanée contre court-circuit |
| Calibre Du Déclencheur | 630 A à 50 °C |
| Réglage Du Capteur De Protection Longue Durée Ir (protection Thermique) | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Longue Durée [Ir] (protection Thermiqu | 0,4...1 x In |
| Réglage De La Temporisation De La Protection Longue Durée Tr | Réglable 9 positions |
| Plage De Réglage De La Temporisation De La Protection Longue Durée [Tr] | 12,5…600 s à 1,5 x Ir; 0,5…24 s à 7,2 x Ir; 0,7…16,6 s à 7,2 x Ir |
| Mémoire Thermique | 20 mn |
| Réglage De La Temporisation De La Protection Différentielle Δt | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Courte Durée [Isd] | 1,5…10 x Ir |
| Réglage De La Temporisation De La Protection Courte Durée Tsd | Réglable |
| Plage De Réglage De La Temporisation De La Protection Courte Durée [Tsd] | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Réglage Du Capteur De Protection Instantanée Ii (protection Court-circuit) | Réglable |
| Plage De Réglage Seuil De Protection Instantanée [Ii] (protection Court-circui | Off; 2...15 x In |
| Protection Différentielle | Sans |
| Zone De Verrouillage Sélectif Logique ZSI | Avec |
| Composition Contact Auxiliaire | 1 NO/NF |
| Signalisation Locale | 4 DELs (rouge) pour signalisation de défaut; 1 DEL (jaune) pour surcharge |
| Type D'afficheur | Afficheur LCD |
| Type De Mesure | Ampèremètre |
| Largeur (W) | 210 mm |
| Hauteur (H) | 327 mm |
| Profondeur (D) | 147 mm |
| Poids Net | 14 kg |
Environnement11
| Normes | EN/IEC 60947-2 |
|---|---|
| Certifications Du Produit | IECEE CB Scheme |
| Catégorie De Surtension | III |
| Classe De Protection Contre Les Chocs Électriques | Classe II sur face avant |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 0…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000 m...5000 m avec déclassement |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 37,0 cm |
| Largeur De L'emballage 1 | 39,5 cm |
| Longueur De L'emballage 1 | 23,0 cm |
| Poids De L'emballage (Kg) | 11,892 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
