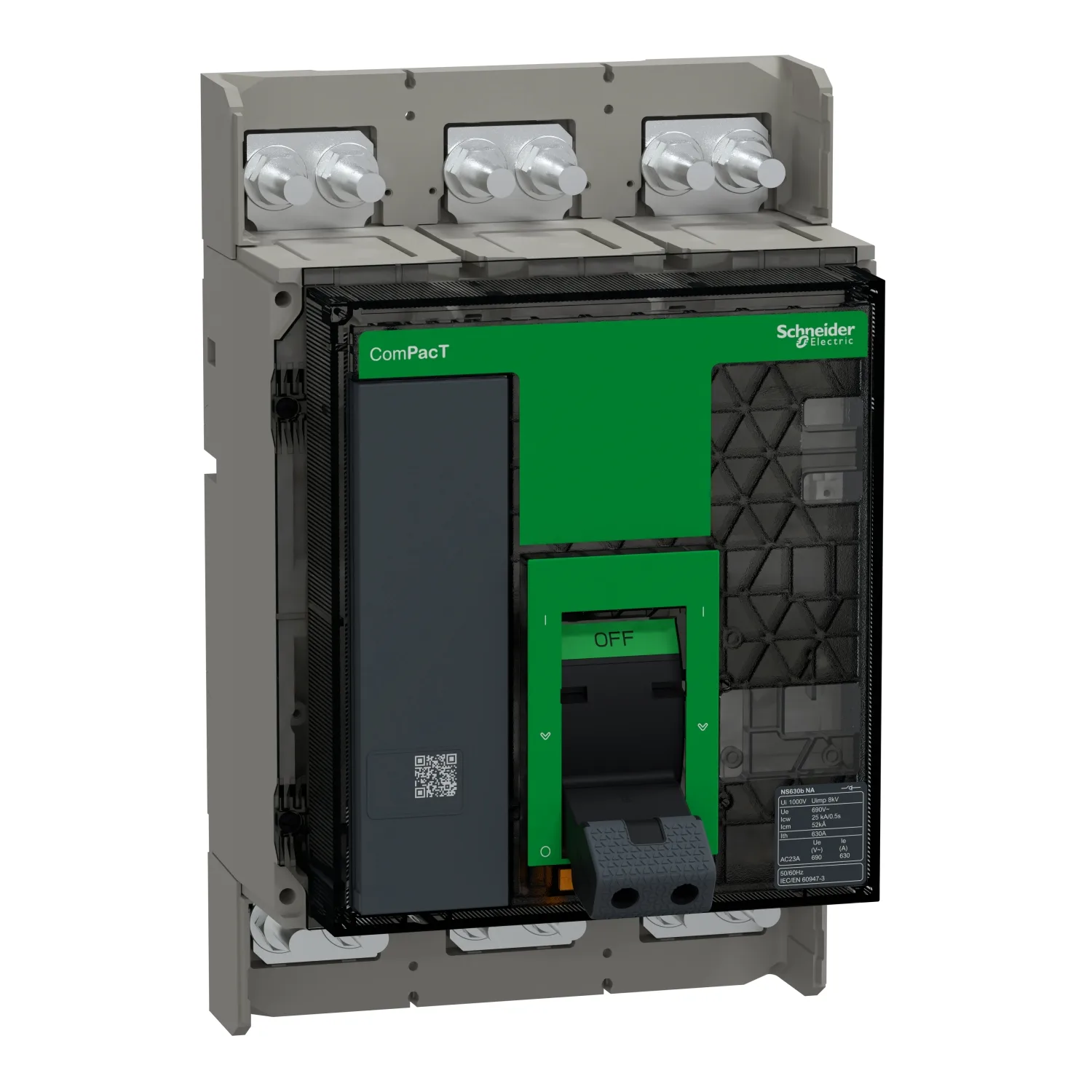

ComPacT NS630NA - interrupteur-sectionneur - 630A - 3P - fixe - manuel
Schneider C063S3NAFM, ComPacT NS630NA - interrupteur-sectionneur - 630A - 3P - fixe - manuel. Catégorie : ComPacT NS NA, new generation. Demandez un devis pour le prix et le délai.
- Référence :C063S3NAFM
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,580.00 EUR (Request a quote)
Caractéristiques clés
- Nom Du Produit
- ComPacT NS nouvelle génération
- Type De Produit Ou Équipement
- Interrupteur-sectionneur
- Application De L'appareil
- Distribution
- Description Des Pôles
- 3P
Description du produit
Cet interrupteur-sectionneur fait partie de la nouvelle génération de gamme ComPacT NS630bNA à NS1600NA. ComPacT NS nouvelle génération conserve les mêmes performances et est doté d'un nouveau design et d'une nouvelle manette ergonomique. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD en protocole de communication ZigBee. Cet interrupteur-sectionneur complet à 3 pôles est utilisé pour contrôler et isoler les circuits de distribution électrique. Cet appareil est une version fixe, connectée demain et à commande manuelle. La tension de fonctionnement est de 690VAC 50/60Hz. Le courant opérationnel (Ie) est de 630A (AC23A) et le courant thermique conventionnel (Ith) est de 630A à 60°C. Ce produit est livré avec une variété de fonctions et d'accessoires en option. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-3. ComPacT NS nouvelle génération fait partie de l'architecture Schneider Electric EcoStruxure Power.
Caractéristiques techniques
Principales7
| Nom Du Produit | ComPacT NS nouvelle génération |
|---|---|
| Type De Produit Ou Équipement | Interrupteur-sectionneur |
| Application De L'appareil | Distribution |
| Description Des Pôles | 3P |
| Type De Réseau | CA |
| Codification Du Pouvoir De Coupure | NA |
| Aptitude Au Sectionnement | Oui se conformer à CEI 60947-3 |
Complémentaires21
| Fréquence Du Réseau | 50/60 Hz |
|---|---|
| Type De Commande | Bouton-poussoir ON/OFF |
| Mode D'installation | Fixe |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| [Ie] Courant Assigné D'emploi | AC-23A : 630 A CA 50/60 Hz 220/240 V; AC-23A : 630 A CA 50/60 Hz 380/415 V; AC-23A : 630 A CA 50/60 Hz 440/480 V; AC-23A : 630 A CA 50/60 Hz 500/525 V; AC-23A : 630 A CA 50/60 Hz 660/690 V |
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz conforme à CEI 60947-3 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV se conformer à CEI 60947-3 |
| [Ith] Courant Thermique Conventionnel | 630 A à 60 °C |
| [Icw] Courant Assigné De Courte Durée Admissible | 25 kA pendant 0,5 s se conformer à CEI 60947-3; 4 kA pendant 20 s se conformer à CEI 60947-3 |
| [Icm] Pouvoir Assigné De Fermeture En Court-circuit | 52 kA 690 V CA à 50/60 Hz |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz conforme à CEI 60947-3 |
| Coupure Pleinement Apparente | Oui |
| Coupure Visible | Non |
| Durée De Vie Mécanique | 10000 cycle conforme à CEI 60947-3 |
| Durée De Vie Électrique | 2000 cycle 440 V CA 50/60 Hz conforme à CEI 60947-3 |
| "Pas" De Raccordement | 70 mm |
| Hauteur | 210 mm |
| Largeur | 327 mm |
| Profondeur | 147 mm |
| Poids Net | 14 kg |
Environnement7
| Normes | CEI 60947-3 |
|---|---|
| Certifications Du Produit | IECEE CB Scheme |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947-3 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 30,000 cm |
| Largeur De L'emballage 1 | 40,000 cm |
| Longueur De L'emballage 1 | 60,000 cm |
| Poids De L'emballage (Kg) | 11,870 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
