ComPacT NSX160 DC PV - Disjoncteur - TM-DC PV 160A - 4P4D - 10kA - montage fixe

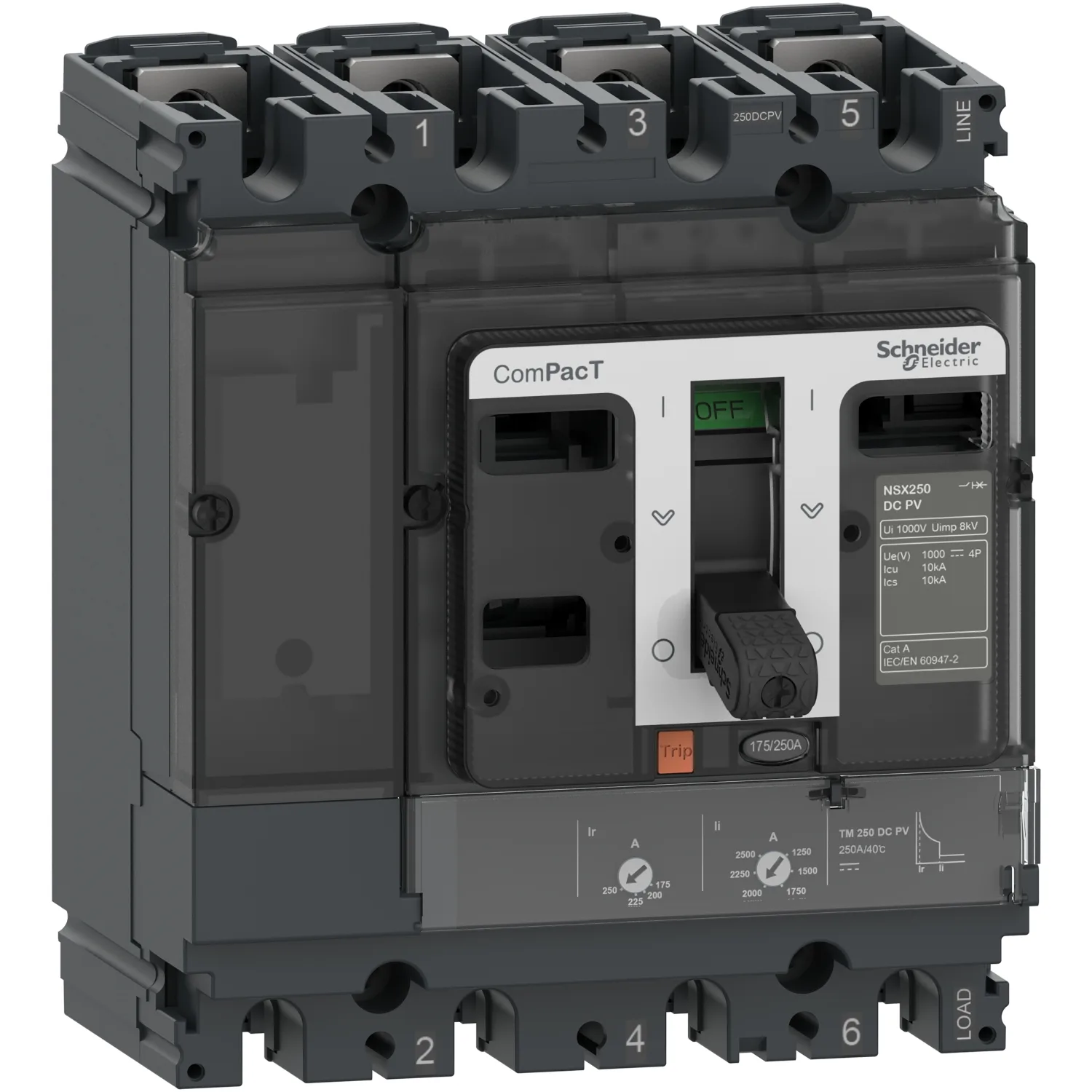

Schneider C16F4TM160D1, ComPacT NSX160 DC PV - Disjoncteur - TM-DC PV 160A - 4P4D - 10kA - montage fixe. Catégorie : ComPacT for DC networks, new generation. Demandez un devis pour le prix et le délai.
- Référence :C16F4TM160D1
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,016.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- ComPacT
- Nom Du Produit
- ComPacT NSX DC PV
- Nom De L'appareil
- NSX160 DC PV
- Type De Produit Ou Équipement
- Disjoncteur
Description du produit
Dans les domaines tertiaires et industriels, le disjoncteur NSX160DC PV assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX160DC PV permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur TM-DC PV. Les disjoncteurs NSX160DC PV peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Les déclencheurs TM-DC PV sont uniquement de type magnéto-thermique photovoltaïque pour les réseaux à courant continu. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques principales
- Protection diff. intégrée et accessoires standardisés
- Une durée d'exploitation augmentée
- Intégrée à nos architectures de communication
- Dispositif PowerTag
- OF-SD en communication radio
Caractéristiques techniques
Principales19
| Gamme | ComPacT |
|---|---|
| Nom Du Produit | ComPacT NSX DC PV |
| Nom De L'appareil | NSX160 DC PV |
| Type De Produit Ou Équipement | Disjoncteur |
| Application De L'appareil | Photovoltaïque |
| Description Des Pôles | 4P |
| Description Des Pôles Protégés | 4D |
| [In] Courant Nominal | 160 A à 40 °C |
| [Ue] Tension Assignée D'emploi | 1000 V CC |
| Type De Réseau | CC |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Pouvoir De Coupure Ultime En Court-circuit [Icu] | 10 kA Icu à 1000 V CC 4 pôles en série conforme à CEI 60947-2 |
| Niveau De Performance | F 10 kA 1000 V CC |
| Nom Du Déclencheur | TM-DC |
| Technologie Du Déclencheur | Thermique-magnétique |
| Fonctions De Protection Du Déclencheur | LI |
| Type De Commande | Par maneton |
| Mode D'installation Du Disjoncteur | Fixe |
Complémentaires21
| [Ui] Tension Assignée D'isolement | 1000 V CC conforme à CEI 60947-2 |
|---|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV se conformer à CEI 60947-2 |
| Pouvoir De Coupure Nominal En Court-circuit De Service [Ics] | 10 kA à 1000 V CC se conformer à CEI 60947-2 |
| Durée De Vie Mécanique | 10000 cycle |
| Durée De Vie Électrique | 1000 cycle à 1000 V In |
| Support De Montage | Plaque arrière |
| Position De Montage | Horizontal et vertical; Plat sur le dos |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| "Pas" De Raccordement | 35 mm |
| Type De Protection | L : for protection surcharge (thermique); I : for protection (magnétique) court-circuit |
| Calibre Du Déclencheur | 160 A à 40 °C |
| Réglage Du Capteur De Protection Longue Durée Ir (protection Thermique) | Réglable |
| Plage De Réglage Du Seuil De Protection Longue Durée [Ir] (protection Thermiqu | 0,7...1 x In |
| Réglage De La Temporisation De La Protection Longue Durée Tr | Fixe |
| Réglage Du Capteur De Protection Instantanée Ii (protection Court-circuit) | Fixe |
| Plage De Réglage Seuil De Protection Instantanée [Ii] (protection Court-circui | 1250 A |
| Largeur (L) | 140 mm |
| Hauteur (H) | 161 mm |
| Profondeur (P) | 86 mm |
| Poids Net | 2,8 kg |
Environnement9
| Normes | EN/IEC 60947-2 |
|---|---|
| Catégorie De Surtension | III |
| Degré De Pollution | 3 se conformer à CEI 60664-1 |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à CEI 62262 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
| Humidité Relative | 0…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000 m...5000 m avec déclassement |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 14,000 cm |
| Largeur De L'emballage 1 | 14,800 cm |
| Longueur De L'emballage 1 | 19,000 cm |
| Poids De L'emballage (Kg) | 2,562 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 9 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 23,708 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 36 |
| Hauteur De L'emballage 3 | 45,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 106,832 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
