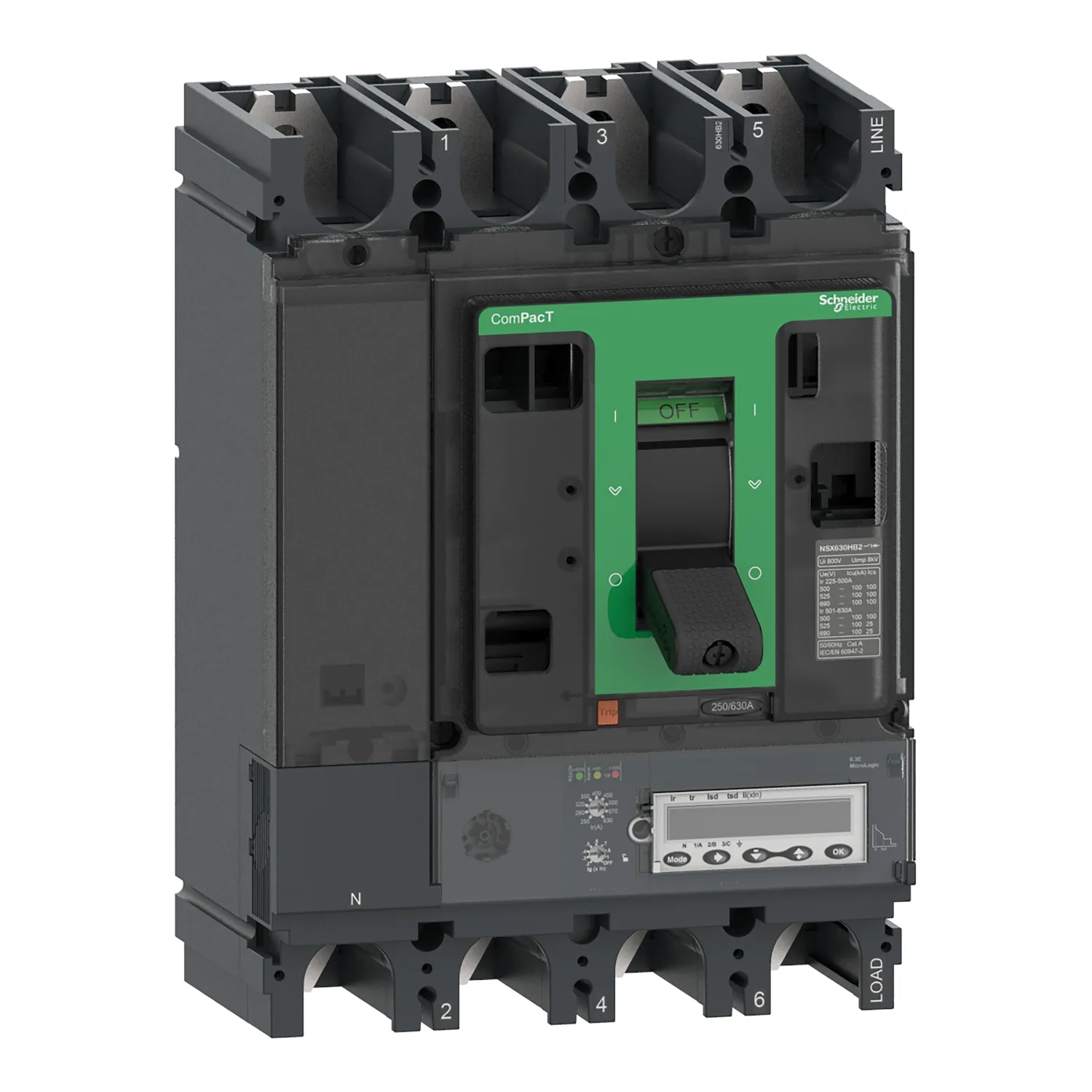

ComPacT NSX630HB2 - Disjoncteur - MicroLogic 6.3E 630A - 4P4D - 100kA - fixe
Schneider C63W46E630, ComPacT NSX630HB2 - Disjoncteur - MicroLogic 6.3E 630A - 4P4D - 100kA - fixe. Catégorie : ComPacT NSX, new generation. Demandez un devis pour le prix et le délai.
- Référence :C63W46E630
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :10,381.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- ComPacT
- Nom Du Produit
- ComPacT NSX
- Nom De L'appareil
- NSX630HB2
- Type De Produit Ou Équipement
- Disjoncteur
Description du produit
Dans les domaines tertiaires et industriels, le disjoncteur NSX630HB2 assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX630HB2 permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur MicroLogic. Les disjoncteurs NSX630HB2 peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique "MicroLogic" avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Caractéristiques principales
- Protection diff. intégrée et accessoires standardisés
- Une durée d'exploitation augmentée
- Intégrée à nos architectures de communication
- Dispositif PowerTag
- OF-SD en communication radio
Caractéristiques techniques
Principales21
| Gamme | ComPacT |
|---|---|
| Nom Du Produit | ComPacT NSX |
| Nom De L'appareil | NSX630HB2 |
| Type De Produit Ou Équipement | Disjoncteur |
| Application De L'appareil | Distribution |
| Description Des Pôles | 4P |
| Description Des Pôles Protégés | 4D; 3D + OSN; 3D + N/2; 3D |
| Position Neutre | Gauche |
| [In] Courant Nominal | 630 A à 40 °C |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz |
| Type De Réseau | CA |
| Fréquence Du Réseau | 50/60 Hz |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Pouvoir De Coupure Ultime En Court-circuit [Icu] | 100 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2; 100 kA Icu à 525 V CA 50/60 Hz conforme à CEI 60947-2; 100 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-2 |
| Niveau De Performance | HB2 100 kA 690 V CA |
| Nom Du Déclencheur | MicroLogic 6.3 E |
| Technologie Du Déclencheur | Électronique |
| Fonctions De Protection Du Déclencheur | LSIG |
| Type De Commande | Par maneton |
| Mode D'installation Du Disjoncteur | Fixe |
Complémentaires40
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| Pouvoir De Coupure Nominal En Court-circuit De Service [Ics] | 100 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2; 100 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2; 100 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Durée De Vie Mécanique | 15000 cycle |
| Durée De Vie Électrique | 8000 cycle à 440 V In/2; 4000 cycle à 440 V In; 6000 cycle à 690 V In/2; 2000 cycle à 690 V In |
| Puissance Dissipée Par Pôle | 39,7 W |
| Support De Montage | Plaque arrière |
| Position De Montage | Horizontal et vertical; Plat sur le dos |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| "Pas" De Raccordement | 45 mm |
| Type De Protection | L : for protection courant surcharge; S : for protection contre les courts-circuits de courte durée; I : for protection instantanée contre court-circuit; G : for protection contre les défauts à la terre |
| Calibre Du Déclencheur | 630 A à 40 °C |
| Réglage Du Capteur De Protection Longue Durée Ir (protection Thermique) | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Longue Durée [Ir] (protection Thermiqu | 250...630 A |
| Réglage De La Temporisation De La Protection Longue Durée Tr | Réglable |
| Plage De Réglage De La Temporisation De La Protection Longue Durée [Tr] | 15…400 s à 1,5 x Ir; 0,5…16 s à 7,2 x Ir; 0,35…11 s à 7,2 x Ir |
| Paramètres De Protection Neutre | 0,5 x Ir (3D + N/2); 1 x Ir (4D); 1,6 x Ir (3D + OSN); Sans protection (3D) |
| Mémoire Thermique | 20 minutes avant et après le déclenchement |
| Réglage De La Temporisation De La Protection Différentielle Δt | Réglable |
| Plage De Réglage Du Seuil De Protection Courte Durée [Isd] | 1,5…10 x Ir |
| Réglage De La Temporisation De La Protection Courte Durée Tsd | Réglable 5 positions |
| Plage De Réglage De La Temporisation De La Protection Courte Durée [Tsd] | 0…0,4 s I²t=off; 0,1…0,4 s I²t=on |
| Réglage Du Capteur De Protection Instantanée Ii (protection Court-circuit) | Réglable |
| Plage De Réglage Seuil De Protection Instantanée [Ii] (protection Court-circui | 1,5…11 x In |
| Réglage Du Capteur De Protection Contre Les Défauts Terre Ig | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Contre Les Défauts Terre [Ig] | 0,4...1 x In pour In = 40 A; 0,2...1 x In pour In > 40 A; Ig active on/off |
| Réglage De La Temporisation De La Protection Contre Les Défauts Terre Tg | Réglable 5 positions |
| Plage De Réglage De La Temporisation De La Protection Terre [tg] | 0…0,4 s I²t=off; 0,1…0,4 s I²t=on |
| Protection Différentielle | Sans |
| Zone De Verrouillage Sélectif Logique ZSI | Avec |
| Nombre D'emplacements Pour Les Auxiliaires Électriques | 6 emplacement(s) |
| Signalisation Locale | DEL clignotante (vert) pour prêt à fonctionner; DEL 105 % Ir (rouge) pour surcharge; DEL 90 % Ir (orange) pour surcharge |
| Type D'afficheur | Afficheur LCD |
| Type De Mesure | Compteur d'énergie |
| Communication Des Données | Indicateurs de maintenance; Courant et puissance d'appel; Mesure de l'énergie; Maximètres/minimètres; Valeurs instantanées et de demande; Qualité d'alimentation; Paramètres de protection et d'alarme; Historiques temps emboutissage et tableaux des événements |
| Largeur (L) | 185 mm |
| Hauteur (H) | 255 mm |
| Profondeur (P) | 110 mm |
| Poids Net | 8,13 kg |
Environnement10
| Normes | EN/IEC 60947-2 |
|---|---|
| Catégorie De Surtension | III |
| Classe De Protection Contre Les Chocs Électriques | Classe II sur face avant |
| Degré De Pollution | 3 se conformer à CEI 60664-1 |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à CEI 62262 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 0…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000 m...5000 m avec déclassement |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 15,2 cm |
| Largeur De L'emballage 1 | 20,3 cm |
| Longueur De L'emballage 1 | 29,2 cm |
| Poids De L'emballage (Kg) | 8,34 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
