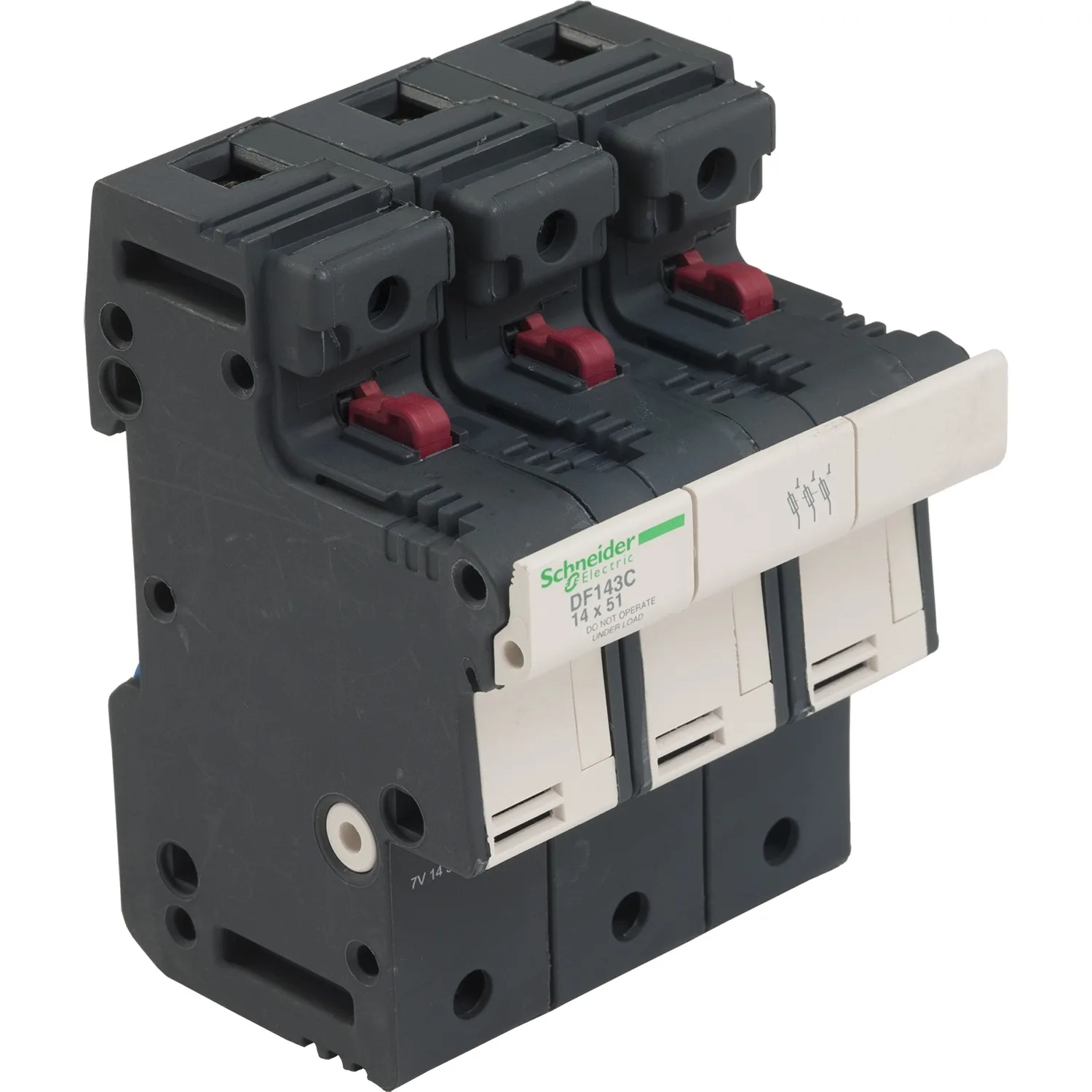

TeSys - porte-fusible - 3P - 50A - pour fusible 14x51mm
Schneider DF143C, TeSys - porte-fusible - 3P - 50A - pour fusible 14x51mm. Catégorie : TeSys DF, LS1/GK1. Demandez un devis pour le prix et le délai.
- Référence :DF143C
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :77.40 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys DF
- Type De Produit Ou Équipement
- Porte-fusibles
- Nom De L'appareil
- DF14
Description du produit
Porte-fusibles modulaire TeSys DF, 3 pôles (3P), pour la protection des circuits de contrôle jusqu'à 50 A/690 V. A utiliser avec les liaisons par fusibles 14x51 mm avec percuteur jusqu’à 50 A et courant de court-circuit jusqu’à 120 kA à 400 V. A équiper d’un module contact auxiliaire à ouverture avancée DF14AM* (à commander séparément). Les liaisons fusibles avec percuteur (type aM, gG 14x51 mm) et auxiliaires complémentaires (kits porte-fusibles, marqueurs clipsables) sont disponibles (à commander séparément). Certifié multi-normes (IEC, UL reconnu, CSA, EAC). Compact (79 mm de largeur), il peut être utilisé dans des panneaux modulaires, clipsable sur rail DIN 35 mm, raccordement par bornier à vis. Vente par quantité indivisible de 2.
Caractéristiques principales
- A utiliser avec liaisons par fusibles 14x51mm jusqu’à 50A et courant de court-circuit jusqu’à 120kA à 400V.
- Système de verrouillage à deux positions pour un montage aisé sur rail DIN.
- Prévenir les dommages de votre installation.
- Réduire les risques pour les équipements et le personnel.
- Amélioration du temps de production.
Caractéristiques techniques
Principales16
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys DF |
| Type De Produit Ou Équipement | Porte-fusibles |
| Nom De L'appareil | DF14 |
| Compatibilité Produit | DF3EA percuteur cartouche fusible; DF3EN percuteur cartouche fusible; DF14AM bloc de contact auxiliaire |
| Description Des Pôles | 3P |
| Taille Du Fusible | 14 x 51 mm |
| Type De Fusible | 0…50 A, aM; 0…50 A, gG |
| Type De Commande | Par maneton |
| [Ue] Tension Assignée D'emploi | 690 V CA; 690 V CC |
| [Ie] Courant Assigné D'emploi | 50 A |
| [Ui] Tension Assignée D'isolement | 690 VCA |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ipk] Courant Assigné De Crête Admissible | 15 kA avec branchements tubulaires se conformer à CEI 60269-1 |
| Résistance De Court-circuit | 120 kA 400 V se conformer à CEI 60947-3; 120 kA 500 V se conformer à CEI 60947-3; 80 kA 690 V se conformer à CEI 60947-3 |
| Puissance Dissipée En W | 5 W puissance dissipée maximale par fusible |
Complémentaires11
| Normes | EN/IEC 60947-3; EN/IEC 60269-2; UL 4248-1; CSA C22.2 No 4248-1 |
|---|---|
| Certifications Du Produit | CEI; Reconnu UL; CSA; EAC |
| Support De Montage | 35 mm DIN rail symmétrique |
| Position De Montage | Verticale (tolérance: +/- 23°) |
| Mode De Raccordement | Borniers à vis-étrier 1 câble(s) 2,5…25 mm²rigide; Borniers à vis-étrier 2 câble(s) 2,5…10 mm²rigide; Borniers à vis-étrier 1 câble(s) 2,5…25 mm²flexible avec ou sans; Borniers à vis-étrier 2 câble(s) 2,5…10 mm²flexible avec ou sans |
| Couple De Serrage | 3,5 N.m |
| Hauteur | 110,8 mm |
| Largeur | 79 mm |
| Profondeur | 76,5 mm |
| Poids Net | 0,420 kg |
| Quantité Par Lot | Lot de 2 |
Environnement6
| Température Ambiante Pour Le Stockage | -40…80 °C |
|---|---|
| Température De L'air Ambiant En Fonctionnement | -20…60 °C avec déclassement au dessus de 20°C |
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Traitement De Protection | TH |
| Tenue Au Feu | 960 °C se conformer à CEI 60695-2-1 |
| Code De Compatibilité | DF14 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 11,100 cm |
| Largeur De L'emballage 1 | 7,950 cm |
| Longueur De L'emballage 1 | 7,700 cm |
| Poids De L'emballage (Kg) | 357,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 2 |
| Hauteur De L'emballage 2 | 8,500 cm |
| Largeur De L'emballage 2 | 12,200 cm |
| Longueur De L'emballage 2 | 18,200 cm |
| Poids De L'emballage 2 | 829,000 g |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 24 |
| Hauteur De L'emballage 3 | 30,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 10,403 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
