Schneider

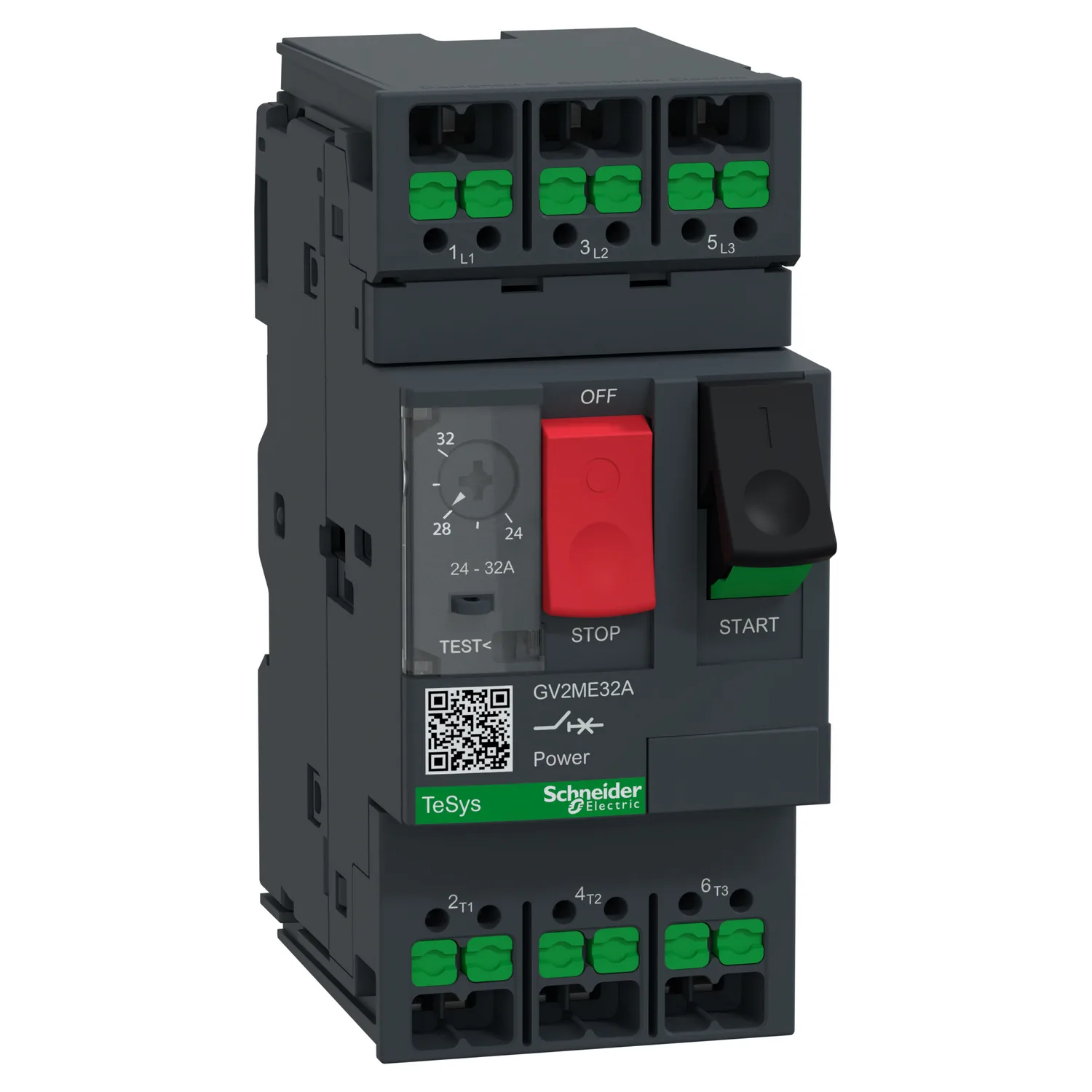

TeSys GV2ME - Snap In - disj. moteur - 24 à 32A - 3P 3d - magnéto-thermique
Schneider GV2ME32A, TeSys GV2ME - Snap In - disj. moteur - 24 à 32A - 3P 3d - magnéto-thermique. Catégorie : TeSys Deca - frame 2. Demandez un devis pour le prix et le délai.
- Référence :GV2ME32A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :174.24 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys Deca
- Nom Du Produit
- TeSys GV2
- Type De Produit Ou Équipement
- Disjoncteur moteur
- Nom De L'appareil
- GV2ME
Description du produit
- Le GV2ME32 est un disjoncteur-moteur TeSys GV de Schneider Electric conçu pour des applications motorisées de 15 kW à 400 V
- Il assure une protection thermo-magnétique avec une zone de réglage thermique de 24–32 A, un déclenchement magnétique à 12xln et une capacité de court-circuit de 10 kA à 400 V
- Contrôle des démarrages/arrêts au moyen d’une commande par bouton-poussoir d’une durabilité de 100 000 cycles de manœuvres (catégorie d’emploi AC3 ; 415 V)
- Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine).
Caractéristiques principales
- Apparence et style modernes pour toutes les machines
- Apparence et style modernes pour toutes les machines
- Large gamme de GV : Magnétique, magnéto-thermique, différentes tailles (GV2, GV3, GV4)
- Facilité d'installation et d'utilisation avec des vis multistandard
- Connexion d'alimentation robuste et durable avec bornes EverLink
- Expérience client numérique pour les documents techniques
Caractéristiques techniques
Principales6
| Gamme | TeSys Deca |
|---|---|
| Nom Du Produit | TeSys GV2 |
| Type De Produit Ou Équipement | Disjoncteur moteur |
| Nom De L'appareil | GV2ME |
| Application De L'appareil | Protection moteur |
| Technologie Du Déclencheur | Thermique-magnétique |
Complémentaires29
| Description Des Pôles | 3P |
|---|---|
| Type De Réseau | CA |
| Catégorie D'emploi | Catégorie A se conformer à CEI 60947-2; AC-3 se conformer à CEI 60947-4-1; AC-3e se conformer à CEI 60947-4-1 |
| Fréquence Du Réseau | 50/60 Hz se conformer à CEI 60947-2 |
| Puissance Moteur KW | 15 kW à 400/415 V CA 50/60 Hz; 18,5 kW à 500 V CA 50/60 Hz; 22 kW à 690 V CA 50/60 Hz |
| Pouvoir De Coupure | 50 kA Icu à 230/240 V CA 50/60 Hz conforme à CEI 60947-2; 10 kA Icu à 400/415 V CA 50/60 Hz conforme à CEI 60947-2; 6 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2; 4 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2; 3 kA Icu à 690 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Ics] Pouvoir Assigné De Coupure De Service En Court-circuit | 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2; 50 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2; 50 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2; 75 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2; 75 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Type De Commande | Bouton poussoir |
| [In] Courant Nominal | 32 A |
| Zone De Réglage De Protection Thermique | 24…32 A se conformer à CEI 60947-2 |
| Courant De Déclenchement Magnétique | 537,6 A |
| [Ith] Courant Thermique Conventionnel | 32 A se conformer à CEI 60947-2 |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] Tension Assignée D'isolement | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-2 |
| Sensibilité À Une Perte De Phase | Oui se conformer à CEI 60947-4-1 |
| Aptitude Au Sectionnement | Oui se conformer à CEI 60947-1 |
| Puissance Dissipée Par Pôle | 2,5 W |
| Durée De Vie Mécanique | 100000 cycle |
| Durée De Vie Électrique | 100000 cycle pour AC-3 à 415 V In; 100000 cycle pour AC-3e à 415 V In |
| Service Nominal | Ininterrompu se conformer à CEI 60947-4-1 |
| Mode De Raccordement | Circuit de puissance: borne snap-in 2 cable(s) 0,75…6 mm² - flexible sans embout; Circuit de puissance: borne snap-in 2 cable(s) 0,75…4 mm² - flexible avec embout; Circuit de puissance: borne snap-in 2 cable(s) (AWG 18...AWG 10) - multibrins |
| Mode De Fixation | 35 mm DIN rail symmétrique : clipsé; Panneau : vissé (avec plaque adaptatrice) |
| Position De Montage | Horizontal; Verticale |
| Largeur | 45 mm |
| Hauteur | 101 mm |
| Profondeur | 78,5 mm |
| Poids Net | 285 g |
| Couleur | Gris foncé |
Environnement10
| Normes | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; CEI/EN 60335-2-40 :Annexe JJ; CEI/EN 60335-1 :Clause 30.2 |
|---|---|
| Certifications Du Produit | CB Scheme; CE; UKCA; CCC; cULus; ATEX; EU-RO-MR by DNV |
| Tenue Aux Chocs IK | IK04 |
| Degré De Protection IP | IP20 se conformer à CEI 60529 (on front face) |
| Tenue Climatique | se conformer à IACS E10 |
| Température Ambiante Pour Le Stockage | -40…80 °C |
| Tenue Au Feu | 960 °C se conformer à CEI 60947-1 |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C |
| Tenue Mécanique | Chocs: 30 Gn pour 11 ms; Vibrations: 5 Gn, 5...150 Hz |
| Altitude De Fonctionnement | <= 2000 m |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,000 cm |
| Largeur De L'emballage 1 | 9,000 cm |
| Longueur De L'emballage 1 | 10,500 cm |
| Poids De L'emballage (Kg) | 314,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 20 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 6,571 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
