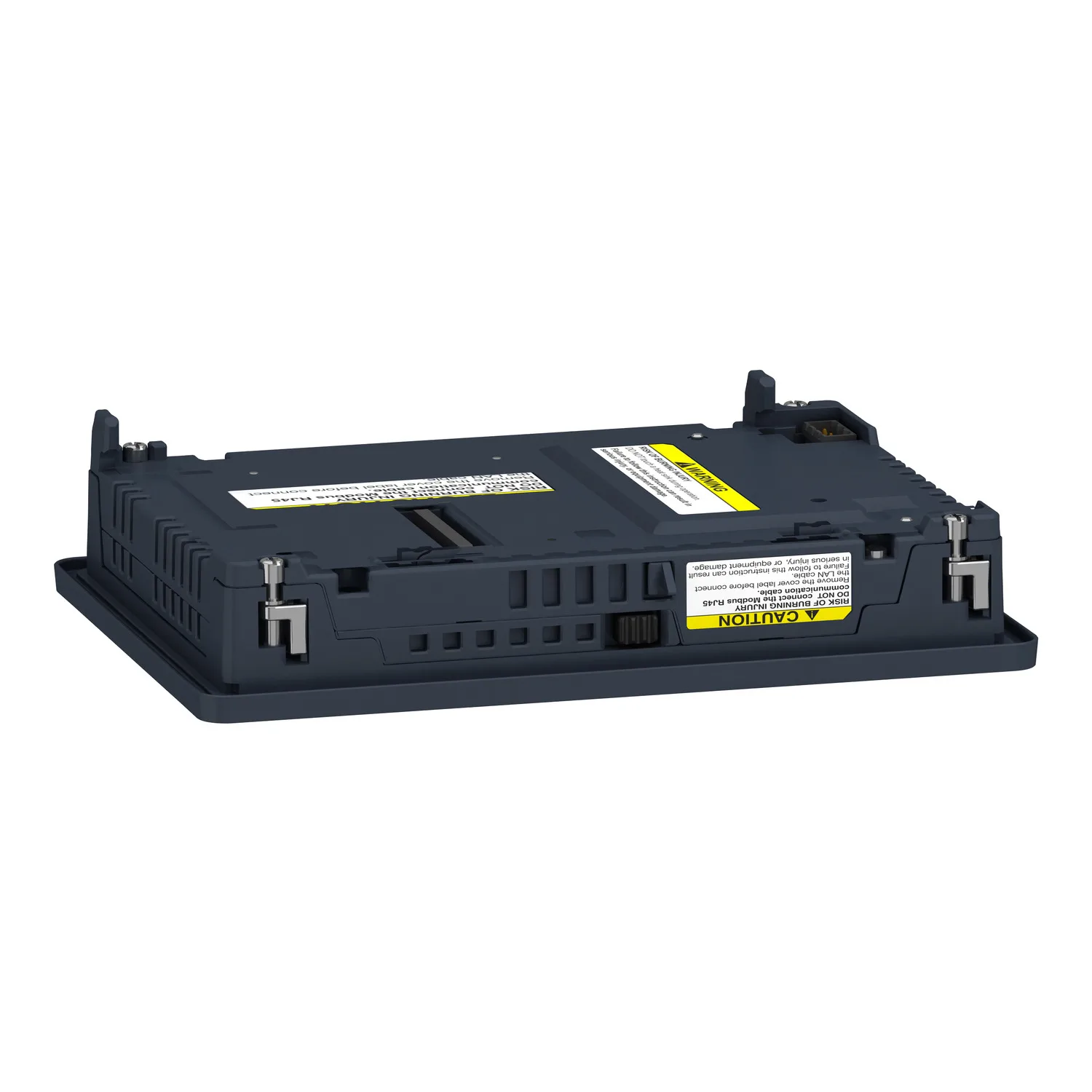

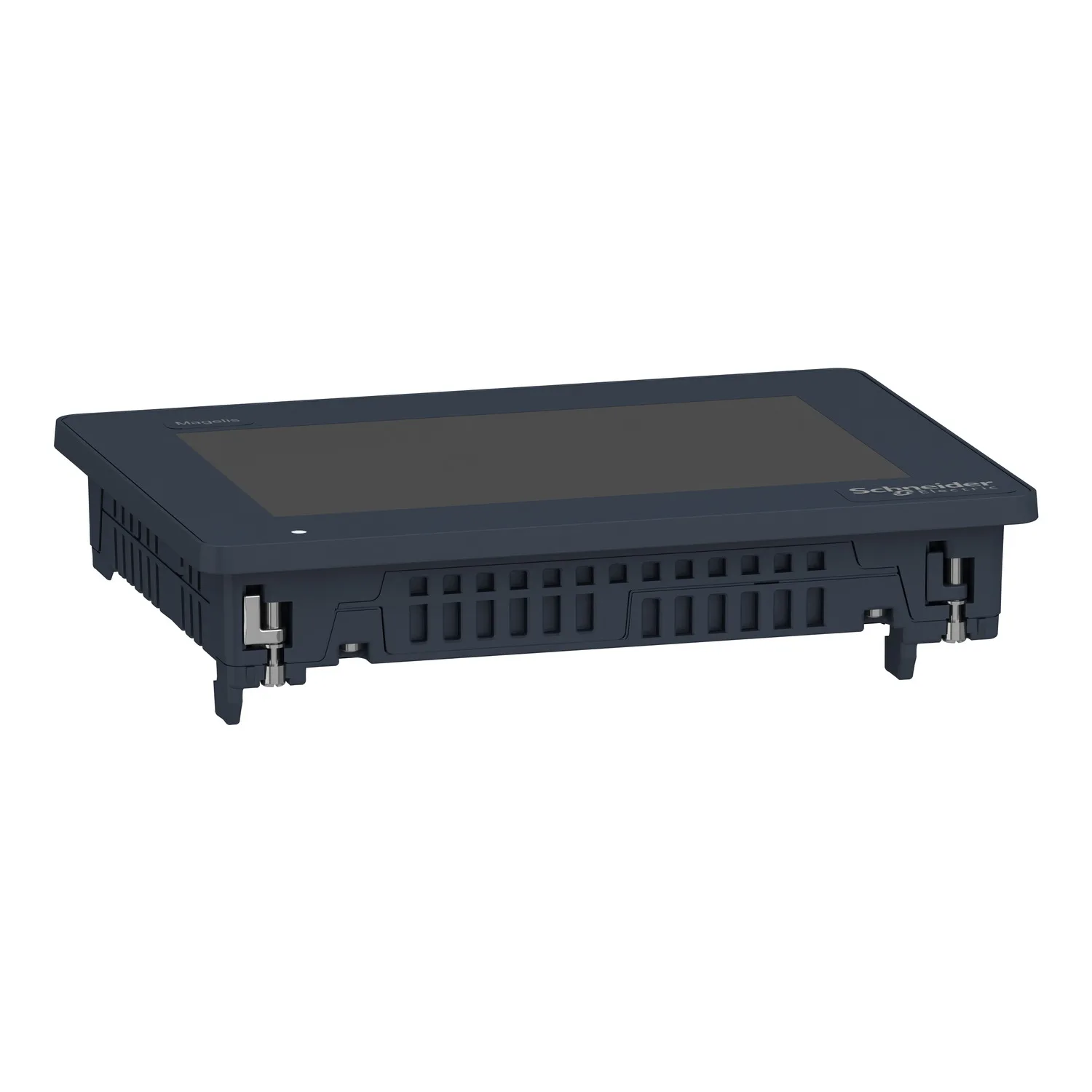

Harmony HMIGTU - écran tactile haute résolution - 7p W WVGA
Schneider HMIDT351, Harmony HMIGTU - écran tactile haute résolution - 7p W WVGA. Catégorie : Harmony GTU. Demandez un devis pour le prix et le délai.
- Référence :HMIDT351
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,179.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony GTU
- Type De Terminal
- Écran tactile
- Type De Produit Ou Équipement
- Écran tactiles advanced
- [Us] Tension D'alimentation
- 12...24 V CC alimentation
Description du produit
Cet écran tactile haute résolution universel Magelis GTU est alimenté en 12V à 24V CC, et dispose d'un écran LCD TFT couleur 7" avec 1280 x 800 pixels et 262K couleurs. Cette interface opérateur à écran tactile (IHM) universelle est idéale pour la surveillance et la communication haute performance. Surveillance et communication hautes performances grâce à une interface de type smartphone pour une utilisation dans les systèmes d'automatisation les plus exigeants. Il est adapté pour les équipements de contrôle industriel, les zones dangereuses et les applications marines. L'écran affiche des messages texte, des objets graphiques et des schémas synoptiques, le contrôle et la configuration des données. Il offre également un stockage amovible, un double LAN et deux interfaces de communication. Il résiste à une température permanente de 60 °C, ce qui le rend idéal pour une installation dans des zones où la ventilation de l'armoire n'est pas possible ou difficile.
Caractéristiques principales
- Flexibilité d’IHM unique
- Intuitif et confortable à utiliser
- Hautes performances et grande ouverture
- La conception modulaire facilite l'installation et la maintenance
- Protocoles de sécurité sans fil de pointe (WEB/WPA/WPA2)
- Résistance à l'eau et à la poussière
Caractéristiques techniques
Principales7
| Gamme De Produit | Harmony GTU |
|---|---|
| Type De Terminal | Écran tactile |
| Type De Produit Ou Équipement | Écran tactiles advanced |
| [Us] Tension D'alimentation | 12...24 V CC alimentation |
| Limites De La Tension D'alimentation | 10,8…28,8 V |
| Puissance Consommée En W | 6,5 W |
| Courant À L'appel | 30 A |
Complémentaires16
| Résolution Écran Tactile | 1024 x 1024 |
|---|---|
| Résolution En Pixel | 800 x 480 |
| Taille De L'affichage | 7 pouces |
| Rapport Géométrique | 4:3 |
| Type D'afficheur | LCD TFT couleur |
| Résolution De L'afficheur | 800 x 480 pixels WVGA |
| Couleur D'affichage | 262144 couleurs |
| Durée De Vie Du Rétro Éclairage | 50 000 heures |
| Ecran Tactile | Singletouch analogique résistive |
| Type De Refroidissement | Convection naturelle |
| Type D'installation | Installation en intérieur |
| Dimensions De La Découpe | 190 (+ 1/- 0) x 135 (+ 1/- 0) mm |
| Largeur | 203,6 mm |
| Hauteur | 148,6 mm |
| Profondeur | 67 mm |
| Poids Net | 1,2 kg |
Environnement11
| Degré De Protection IP | Panneau avant : IP66; Panneau avant : IP67 |
|---|---|
| Degré De Protection NEMA | NEMA 4X panneau avant |
| Normes | UL 508; ANSI/ISA 12-12-01; Classe I Division 2 CSA C22.2 No 213; CSA C22.2 No 142; CEI 61132-2 |
| Certifications Du Produit | CULus; RCM; CE; KC; UKCA; UKEX |
| Température De L'air Ambiant En Fonctionnement | 0…60 °C se conformer à CEI 61131-2 |
| Température Ambiante Pour Le Stockage | -20…60 °C |
| Humidité Relative | 10…90 % sans condensation |
| Altitude De Fonctionnement | 2000 m |
| Tenue Aux Vibrations | 3,5 mm constant amplitude (f = 5…9 Hz) se conformer à CEI 61131-2; 9,8 m/s² (f = 9…150 Hz) se conformer à CEI 61131-2 |
| Tenue Aux Chocs Mécaniques | 147 m/s² se conformer à CEI 61131-2 |
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides niveau 3 se conformer à CEI 61000-4-2 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 14,000 cm |
| Largeur De L'emballage 1 | 21,500 cm |
| Longueur De L'emballage 1 | 26,500 cm |
| Poids De L'emballage (Kg) | 1,547 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 4 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 7,338 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 16 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 39,352 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
