Schneider
PANEL PC UNIVERSAL H.DISK
Pas en vente

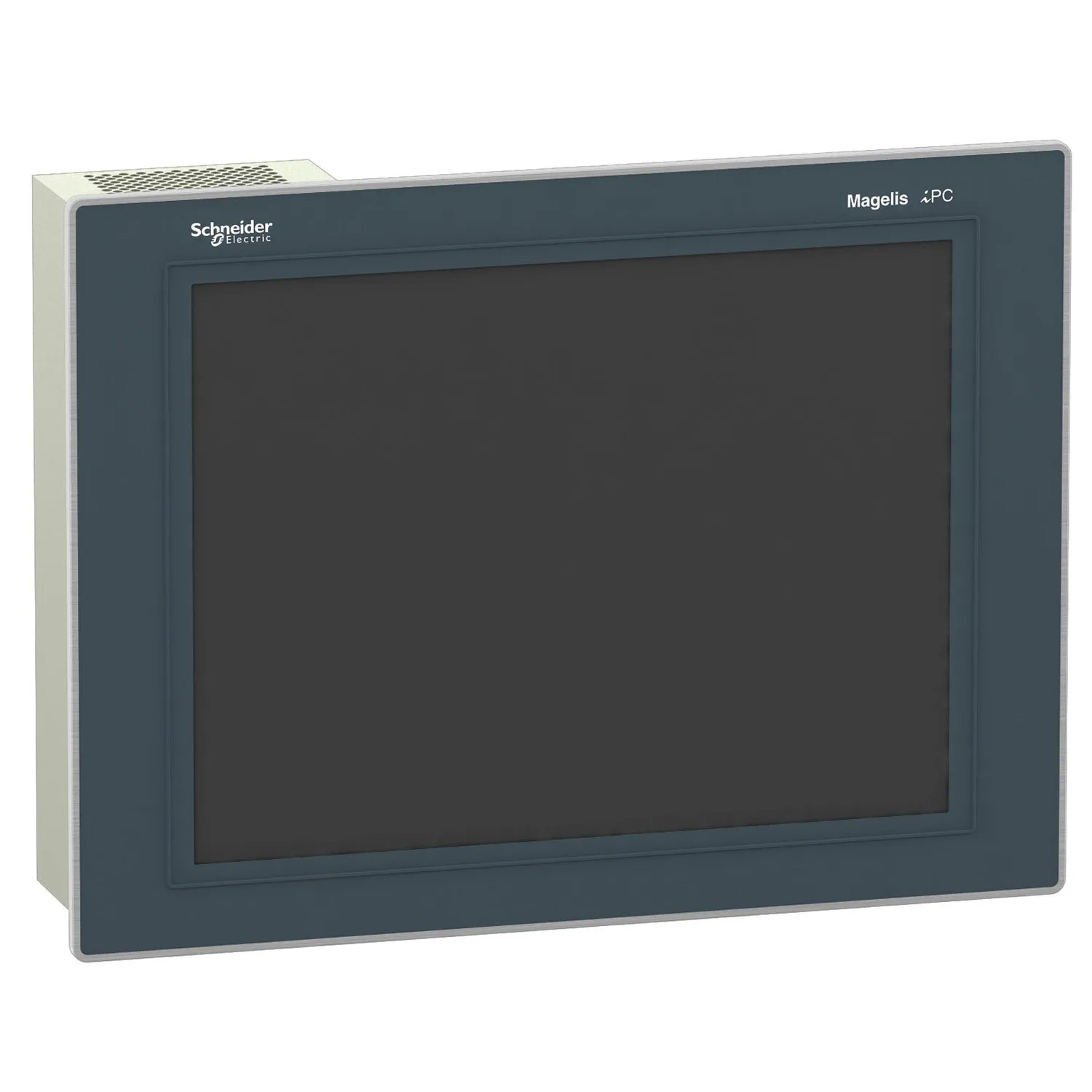

Schneider HMIPUH7D0P01, PANEL PC UNIVERSAL H.DISK. Catégorie : Harmony iPC. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :HMIPUH7D0P01
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produit
- Harmony iPC
- Type De Produit Ou Équipement
- Panneau PC
- Nom De Processeur
- Atom N270 1,66 GHz cache L2 512 Ko
- Type De Chipset
- Intel 945GME à 533 MHz
Description du produit
Schneider HMIPUH7D0P01 (Harmony iPC) produit d'automatisation industrielle. Données techniques dans le catalogue de ÜÇ-EL Elektrik.
Caractéristiques techniques
Principales11
| Gamme De Produit | Harmony iPC |
|---|---|
| Type De Produit Ou Équipement | Panneau PC |
| Nom De Processeur | Atom N270 1,66 GHz cache L2 512 Ko |
| Type De Chipset | Intel 945GME à 533 MHz |
| Taille De L'affichage | 15 pouces |
| Couleur D'affichage | 16 millions de couleurs |
| Luminance | 350 cd/m² |
| Type De Contrôleur Vidéo | Intel Graphics Media Accelerator (GMA) 950, 224 MB |
| Système D'exploitation | MS Windows XP Professional Edition SP3multi-language |
| Package Logiciel | Démo version exécutable Vijeo Designer |
| Matériau De La Collerette | Alliage d'aluminium |
Complémentaires27
| Type De Terminal | Écran tactile |
|---|---|
| Equipement De Stockage De Données | 500 Go disque dur enterprise |
| Type D'afficheur | Matrice active couleur avec rétro-éclairage à LED |
| Résolution De L'afficheur | 1024 x 768 pixels XGA |
| Angle De Vue Horizontal X Vertical | 160 x 100° |
| Ecran Tactile | Résistif analogique |
| Type De Mémoire | 512 Ko SRAM; 2 Go RAM DDR3 |
| Type De Refroidissement | Sans ventilateur |
| Type De Connexion Intégrée | 2 Ethernet TCP/IP - RJ45; port vidéo DVI-I - DVI-I; liaison série COM1 - SUB-D 9 mâle - RS232C (taux: 115 kbit/s); liaison série COM2 - SUB-D 9 mâle - RS232C (taux: 115 kbit/s); USB 2.0 type A (taux: 480 Mbit/s)panneau avant; 4 USB 3.0 type A (taux: 5 Gbit/s)bas; 5 USB 2.0 type A (taux: 480 Mbit/s) |
| Port Ethernet | 10BASE-T/100BASE-T/1000BASE-T |
| [Us] Tension D'alimentation | 24 V CC alimentation |
| Limites De La Tension D'alimentation | 18…30 V |
| [In] Courant Nominal | 6,7 A |
| Courant À L'appel | 7 A |
| Puissance Consommée En W | 130 W |
| Matière | Acier traité |
| Matière De L'afficheur | Feuille de polyéthylène |
| Mode De Fixation | Porte de l'enveloppe : par kit de fixation (pièces de fixation comprises); Panneau : par kit de fixation (pièces de fixation comprises) |
| Type D'installation | Intérieure |
| Type De Commande | Bouton-poussoir ON/OFF (MARCHE et ARRET des équipements); Bouton poussoir (remise à zéro) |
| Signalisation Locale | DEL (multicolore) pour puissance; DEL (jaune) pour accès au disque dur (DISK) |
| Largeur | 402 mm |
| Hauteur | 301 mm |
| Profondeur | 104 mm |
| Dimensions De La Découpe | 383,5 (+ 1/- 0) x 282,5 (+ 1/- 0) x 1,6...10 mm |
| Poids Net | 8,94 kg |
| Type Principal | Universel |
Environnement11
| Degré De Protection IP | IP65 panneau avant : se conformer à EN/IEC 60529 |
|---|---|
| Degré De Protection NEMA | NEMA 4X panneau avant |
| Certifications Du Produit | CULus 508; CULus CSA 22-2 No 142; CULus HazLoc Classe I Division 2 UL 1604; CULus HazLoc Classe I Division 2 ANSI/ISA 12-12-01; CULus HazLoc Classe I Division 2 CSA 22-2 No 213; GOST; CE; C-Tick |
| Degré De Pollution | 2 se conformer à EN/IEC 61131-2 |
| Compatibilité Électromagnétique | Immunité aux émissions électromagnétiques, classe A se conformer à EN 55022; Immunité aux émissions électromagnétiques, classe A se conformer à EN 55011; Immunité aux interférences à haute fréquence se conformer à EN/IEC 61131-2; Immunité aux interférences à haute fréquence se conformer à EN/IEC 61000-4-x |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C installation à la verticale se conformer à UL 508; 0…45 °C install verticale si utilise Gigabit Ethernet avec dispositif de stockage HDD se conformer à UL 508; 0…50 °C installation à la verticale se conformer à EN/IEC 61131-2; 0…45 °C install verticale si utilise Gigabit Ethernet avec dispositif de stockage HDD se conformer à EN/IEC 61131-2 |
| Température Ambiante Pour Le Stockage | -20…60 °C se conformer à CEI 60068-2-2 test Bb; -20…60 °C se conformer à CEI 60068-2-14 test Na |
| Humidité Relative | 10…85 % se conformer à EN/CEI 60068-2-78; 10…85 % se conformer à EN/CEI 60068-2-30 |
| Altitude De Fonctionnement | 2000 m se conformer à EN/IEC 61131-2 |
| Tenue Aux Vibrations | 1 mm (f = 3…13,2 Hz)continu se conformer à EN/CEI 60068-2-6 Fc; 0,7 gn (f = 13,2…100 Hz)continu se conformer à EN/CEI 60068-2-6 Fc; 0,125 gn (f = 5…100 Hz)continu se conformer à EN/CEI 60068-2-6 Fc; 0,250 gn (f = 5…100 Hz)par intermittence se conformer à EN/CEI 60068-2-6 Fc |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-27, tests Ea |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
