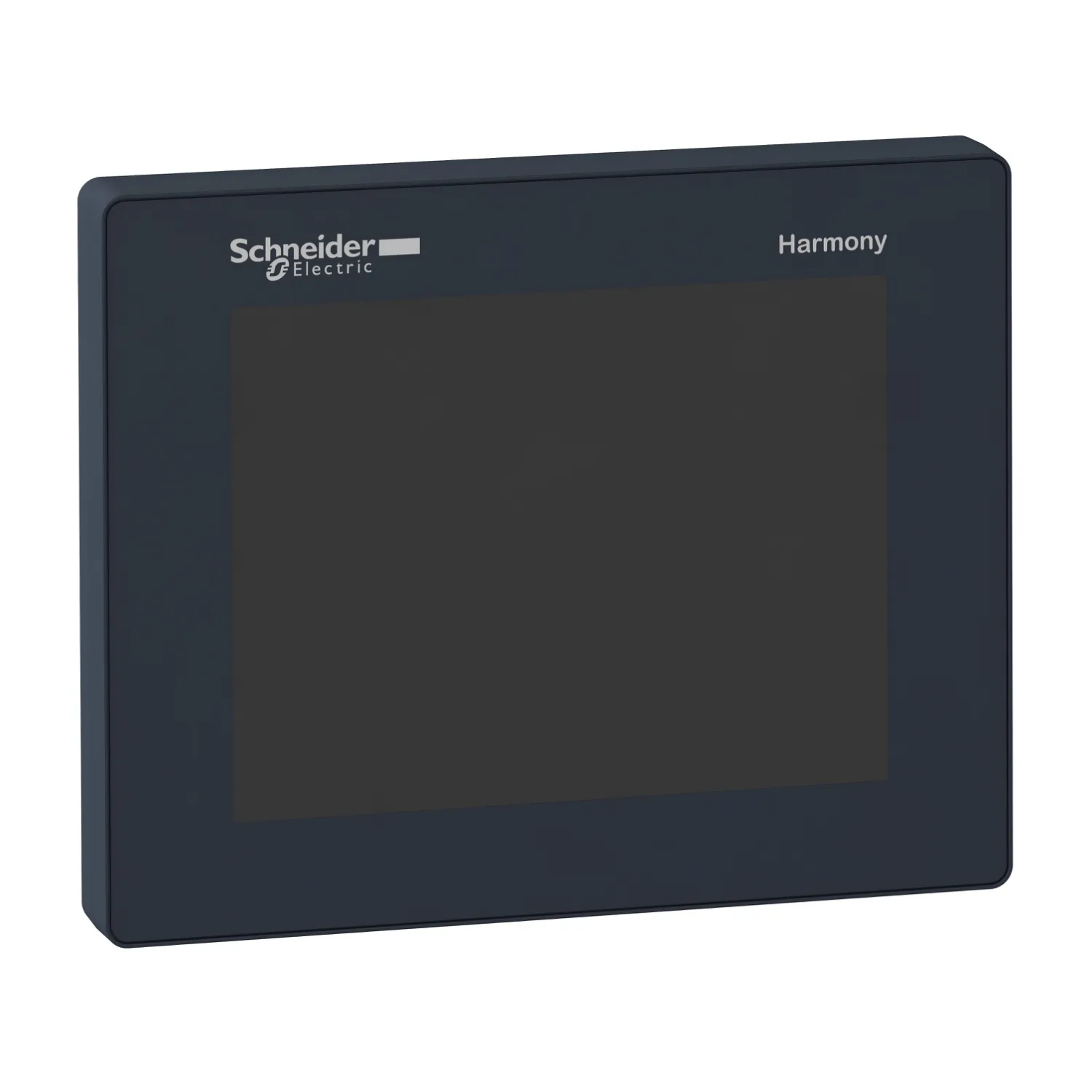

| Résolution De L'afficheur | 320 x 240 pixels QVGA |
|---|
| Durée De Vie Du Rétro Éclairage | 50 000 heures avec 65 000 couleurs |
|---|
| Luminosité | 16 niveaux via dalle tactile |
|---|
| Angle De Vue Horizontal X Vertical | 60° gauche; 60° droite; 40° supérieur; 60° bas |
|---|
| Police De Caractère | Chinois (chinois simplifié); Japonais (ANK, Kanji); ASCII; Coréen; Taïwanais (Chinois traditionnel) |
|---|
| Alimentation | Source externe |
|---|
| [Us] Tension D'alimentation | 24 V (20,4…28,8 V)CC |
|---|
| Immunité Aux Micro-coupures | 10 ms |
|---|
| Courant À L'appel | 30 A |
|---|
| Puissance Consommée En W | 24 W |
|---|
| Signalisation Locale | Sans signalisation |
|---|
| Nombre De Pages | Limité par la capacité de la mémoire interne |
|---|
| Système D'exploitation | Harmony |
|---|
| Nom De Processeur | CPU RISC |
|---|
| Description De La Mémoire | Flash NAND, 128 Mo; Stockage de données interne FRAM, 128 ko; Application en marche DRAM, 128 Mo |
|---|
| Type De Connexion Intégrée | 1 liaison série - RJ45 - RS232/RS485 (taux: <= 115,2 kbits/s); 1 Ethernet TCP/IP - RJ45; 1 USB 2.0 type mini B; 1 USB 2.0 type A; maître bus CANopen - SUB-D 9 |
|---|
| Horodateur | Intégré |
|---|
| Protocoles Téléchargeables | Modbus; Modbus TCP/IP; CANopen |
|---|
| Mode De Fixation | Avec 1 écrou - (diamètre: Ø 22 mm, monté sur: 1…6 mm d'épaisseur de paroie |
|---|
| Matière Du Coffret | PC/PBT et PAA |
|---|
| Tenue Aux Chocs Mécaniques | 147 m/s² pour 11 ms (sur rail DIN) se conformer à CEI 60068-2-27; 294 m/s² pour 6 ms (montage en tableau) se conformer à CEI 60068-2-27 |
|---|
| Tenue Aux Vibrations | +/- 3,5 mm (f = 5…9 Hz) se conformer à CEI 60068-2-6; 1 gn (f = 9…150 Hz) se conformer à CEI 60068-2-6 |
|---|
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides - niveau de test : 8 kV (décharge dans l'air) se conformer à CEI 61000-4-2; Test d'immunité aux transitoires électriques rapides - niveau de test : 6 kV (décharge par contact) se conformer à CEI 61000-4-2; Sensibilité aux champs électromagnétiques - niveau de test : 10 V/m (80 MHz…3 GHz) se conformer à CEI 61000-4-3; Test d'immunité aux transito |
|---|
| Nombre D'entrée Logique | 2 pour entrée rapide (mode normal) se conformer à CEI 61131-2 Type 1; 6 pour entrée logique se conformer à CEI 61131-2 Type 1 |
|---|
| Tension D'entrée Logique | 24 V CC, entrée digitale: PNP ou NPN (positive/négative) |
|---|
| Nombre De Points Communs | 1 pour entrée rapide (compteur rapide); 1 pour entrée logique |
|---|
| Courant D'entrée Logique | 7,83 mA pour entrée rapide; 5 mA pour logique |
|---|
| Impédance D'entrée | 4,7 kOhm; 2,81 kOhm |
|---|
| Alimentation Électrique Du Capteur | 15…28,8 V CC, tension (état 1): >= 15 V, courant (état 1): >= 5 mA, tension (état 0): <= 5 V, courant (état 0): <= 1,5 mA; 15…28,8 V CC, tension (état 1): >= 15 V, courant (état 1): >= 2,5 mA, tension (état 0): <= 5 V, courant (état 0): <= 1 mA |
|---|
| Temps De Filtrage Configurable | 0 ms sans filtre (aucun); 0,004…0,04 ms filtre anti-rebonds (déclenchement et filtre par pas Nx0,5ms (64>=N>=2)); 3…12 ms intégrateur (aucun/run/stop) |
|---|
| Fréquance D'entrée Max | 100 kHz pour entrée rapide (codeur) - type de commande A/B; 100 kHz pour entrée rapide - type de commande monophasé; 100 kHz pour entrée rapide - type de commande impulsion/instruction |
|---|
| Distance Maximale De Câble Entre Les Appareils | Câble blindé: <10 m pour entrée rapide; Câble blindé: <100 m pour entrée logique; Câble non blindé: <50 m pour entrée logique |
|---|
| "Pas" De Raccordement | 3,5 mm |
|---|
| Protection Surtension | Avec protection contre les surtensions |
|---|
| Isolement Entre Les Voies Et Logique Interne | 500 V CC |
|---|
| Isolement Entre Voies | Aucun |
|---|
| Nombre De Sortie Logique | 2 sortie rapide (mode normal), logique de sortie: source; 6 sortie logique, logique de sortie: source |
|---|
| Tension De Sortie Logique | 24 V CC (limite de tension: 19.2...28.8 V) avec transistor sortie(s) digitale(s); 24 V CC (limite de tension: 5...30 V) avec relais sortie(s) digitale(s); 220 V CA (limite de tension: 100…250 V) avec relais sortie(s) digitale(s) |
|---|
| Nombre D'entrées/sorties | 2 pour entrée rapide, raccordement(s): FI0…FI1; 2 pour sortie rapide, raccordement(s): FQ0…FQ1; 6 pour entrée logique, raccordement(s): DI0...DI5; 6 pour sortie logique, raccordement(s): DQ0...DQ5 |
|---|
| Courant De Sortie Logique | 2 A (courant par groupe de sorties <4 A), temps de réponse 5 ms avec contact ouvert pour sortie logique; 2 A (courant par groupe de sorties <4 A), temps de réponse 2 ms avec contact fermé pour sortie logique; 300 mA, temps de réponse 2 ms pour sortie rapide (mode normal); 50 mA, temps de réponse 2 ms pour sortie rapide (mode PWM ou PTO) |
|---|
| Résistance D'isolement | > 10 MOhm entre l’E/S et l'électronique interne; > 10 MOhm entre alimentation et terre |
|---|
| Fréquence De Sortie Maximale | 100 kHz pour sortie rapide (mode PTO); 1 kHz pour sortie rapide (mode PWM) |
|---|
| Erreur De Précision Absolue | +/-0,1% de la pleine échelle rapport cyclique 1...9% pour sortie rapide (mode PWM ou PTO); 1 % de déviation maximale rapport cyclique 1...9% pour sortie rapide (mode PWM ou PTO); +/- 5 % de la pleine échelle rapport cyclique 10...90% pour sortie rapide (mode PWM ou PTO); +/- 10 % de la pleine échelle rapport cyclique 20...80% pour sortie rapide (mode PWM ou PTO); +/- 15 % de la pleine échelle rapp |
|---|
| Nombre D'entrées Analogiques | 2 pour entrée analogique; 2 pour RTD |
|---|
| Plage D'entrée Analogique | 0…20 mA/4…20 mA - résolution: 12 bits, impédance d'entrée: 250 Ohm (tolérance: +/- 1 %); -10…+10 V ou 0…10 V - résolution: 12 bits + signe, impédance d'entrée: >= 1 MOhm |
|---|
| Type D'entrée Analogique | RTD à - 200...600 °C - résolution: 16 bits capteur de température: Pt 100/Pt 1000; RTD à - 50...200 °C - résolution: 16 bits capteur de température: Ni 100/Ni 1000; RTD à - 200...760 °C - résolution: 16 bits (thermocouple J); RTD à - 240...1370 °C - résolution: 16 bits (thermocouple K); RTD à 0…1600 °C - résolution: 16 bits (thermocouple R); RTD à 200…1800 °C - résolution: 16 bits (thermocouple B) |
|---|
| Nombre De Sorties Analogiques | 2 charge résistive pour 12 bits + signe |
|---|
| Plage De Sortie Analogique | 0…20 mA/4…20 mA (> 300 Ohm) pour circuit ouvert; -10…10 V/0…10 V (> 2 kOhm) pour court-circuit |
|---|
| Hauteur | 129,4 mm |
|---|
| Largeur | 163 mm |
|---|
| Profondeur | 76,22 mm |
|---|
| Poids Net | 0,803 kg |
|---|
