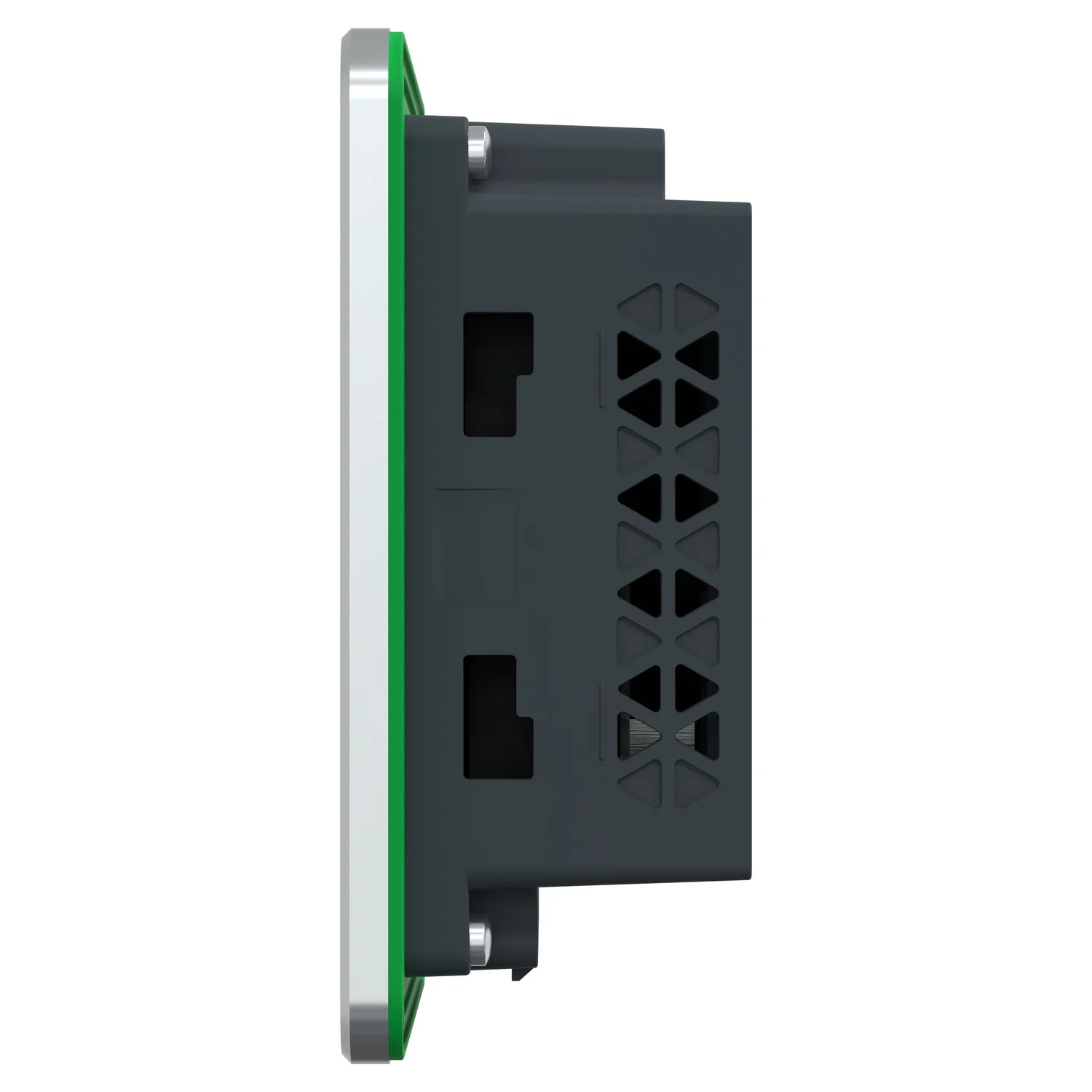

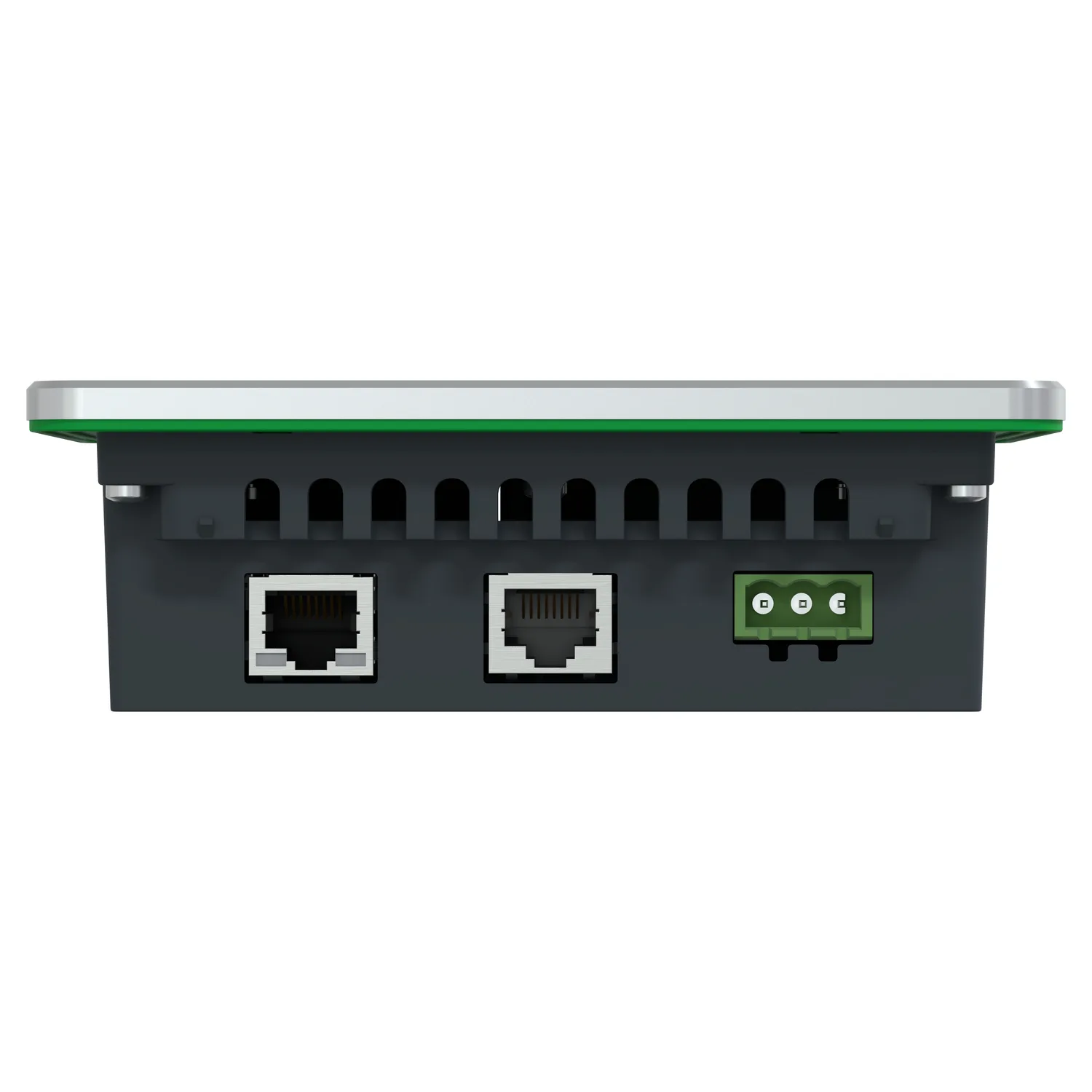

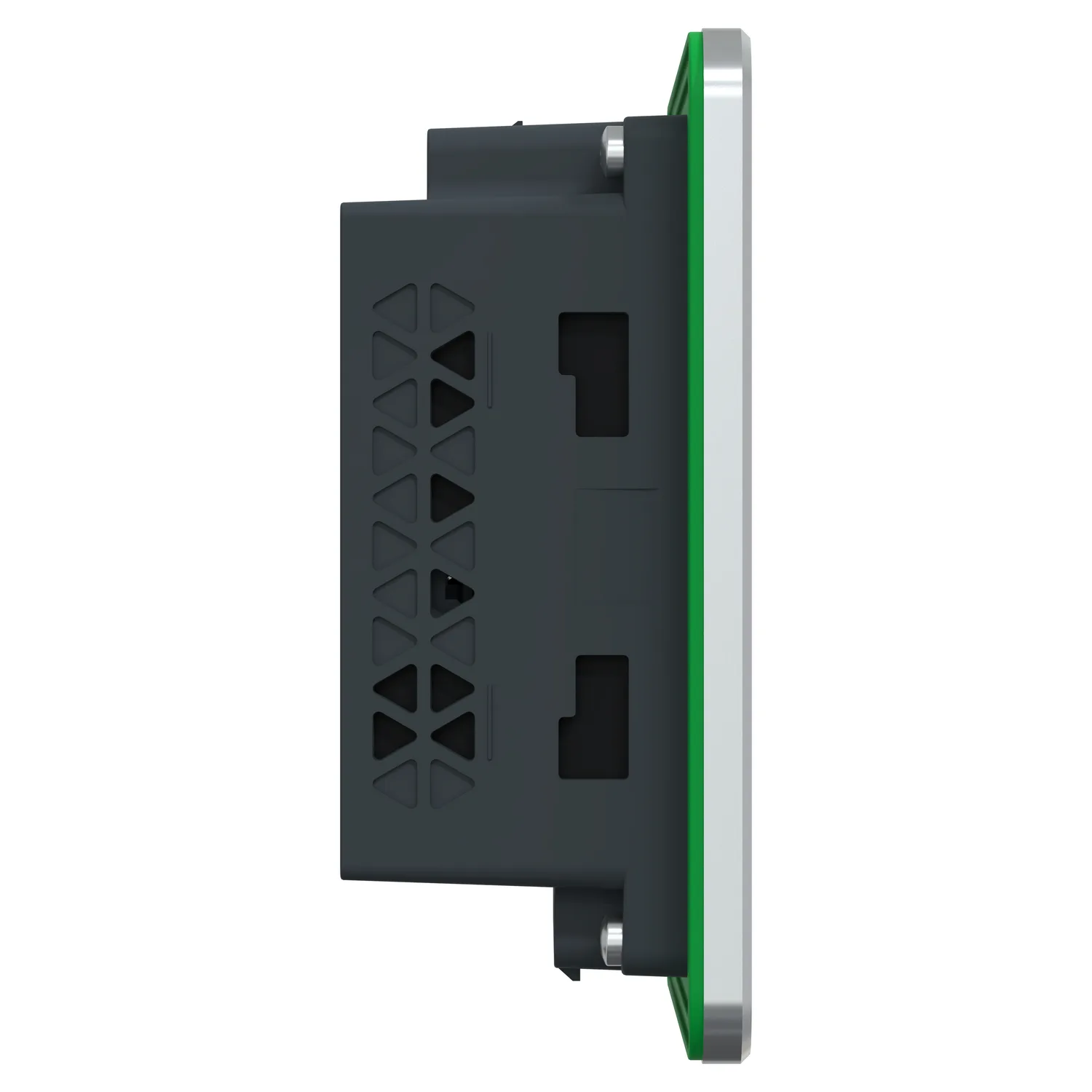

Harmony HMIST6 - écran tactile - 4pW 480x272 pixels 16M color 1xEthernet 24Vcc
Schneider HMIST6200, Harmony HMIST6 - écran tactile - 4pW 480x272 pixels 16M color 1xEthernet 24Vcc. Catégorie : Harmony ST6. Demandez un devis pour le prix et le délai.
- Référence :HMIST6200
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :682.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony ST6
- Type De Produit Ou Équipement
- Écran tactile
- Nom De Processeur
- ARM Cortex-A8
- Taille De L'affichage
- 4 pouces
Description du produit
Cet écran tactile IHM fait partie de la gamme Harmony ST6. Cette IHM tactile résistive unique est constituée d'une face avant en aluminium avec un indicateur d'état multicolore indiquant les différents modes de fonctionnement. Cette interface IHM est large de 4,3 pouces avec 16 millions de couleurs et une résolution de 480 x 272 pixels. Il est alimenté par le logiciel EcoStruxure Operator Terminal Expert pour une expérience utilisateur intuitive. Il dispose d'un processeur ARM Cortex-A8 800 MHz, d'une mémoire d'appareil de 512 Mo, d'une mémoire de données utilisateur de 128 Mo et d'une mémoire de sauvegarde de 512 Ko. Cet IHM ST6 prend en charge 1 port Ethernet, 1 port COM1 (RS-232C ou RS-485), 1 port USB 2.0 Type A et 1 port USB 2.0 Micro-B. Ses dimensions sont de 134,5 x 108,5 x 43 mm (largeur x hauteur x profondeur) et pèse 0,40 kg. Il est destiné aux industries telles que l'emballage, l'agroalimentaire, le textile, les équipements HVAC et les compresseurs, ainsi qu'aux utilisateurs finaux qui recherchent la maintenance de leurs appareils Web. Il est conforme aux normes EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 et aux certifications CSA, CE, China RoHS, KC, REACH. Cette gamme est conçue pour répondre aux besoins des opérateurs de machines simples pour une bonne visualisation, une bonne connectivité, une cybersécurité avec EcoStruxure Secure Connect Advisor et des équipements rentables. Les différents degrés de protection sont IP65F, Type 1, Type 4X (usage intérieur seulement), Type 13 (sur le panneau avant lorsqu'il est correctement installé dans un boîtier).
Caractéristiques principales
- Réduction du temps de mise en oeuvre
- Maintenance rapide et remplacement facile
- Écran résistif monopoint pour afficher les synoptiques.
- LED d'état multicolore pour indiquer le mode de fonctionnement du panneau
- Panneau frontal en alliage d'aluminium offrant une protection IP65F
- Moins d'étapes de programmation et personnalisation rapide
Caractéristiques techniques
Principales4
| Gamme De Produit | Harmony ST6 |
|---|---|
| Type De Produit Ou Équipement | Écran tactile |
| Nom De Processeur | ARM Cortex-A8 |
| Description De La Mémoire | 512 Mo mémoire de l'appareil; 128 Mo mémoire données utilisateur; 512 Ko mémoire de sauvegarde |
Complémentaires28
| Taille De L'affichage | 4 pouces |
|---|---|
| Type D'afficheur | LCD TFT couleur |
| Couleur D'affichage | 16 millions de couleurs |
| Résolution De L'afficheur | 480 x 272 pixels |
| Ecran Tactile | Singletouch analogique résistive |
| Durée De Vie Du Rétro Éclairage | 50 000 heures avec blanc |
| Luminosité | 16 niveaux |
| Police De Caractère | ASCII; ASCII (caractères européens); Chinois (chinois simplifié); Japonais (ANK, Kanji); Katakana; Coréen; Taïwanais (Chinois traditionnel) |
| [Us] Tension D'alimentation | 24 V CC (+/- 20 %) |
| Puissance Consommée En W | 6,9 W |
| Courant À L'appel | 30 A |
| Signalisation Locale | Statut DEL vert, permanent pour offline; Statut DEL vert, permanent pour fonctionnement; Statut DEL vert, clignotant rapide pour fonctionnement; Statut DEL vert, estompé pour veille; Statut DEL orange, clignotant rapide pour démarrage du logiciel; Statut DEL rouge, permanent pour alimentation électrique (Marche); Statut DEL rouge, clignotant rapide pour fonctionnement; Statut DEL rouge, off pour a |
| Nombre De Pages | 200 pages application |
| Port Ethernet | 10/100BASE |
| Type De Connexion Intégrée | 1 liaison série COM1 - 1 SUB-D 9 broches femelle - RS232C/RS485 (taux: 2400…115200 bps)bas; liaison série COM1 (taux: 2400...187500 bps)arrière; 1 USB 2.0 type Aarrière; 1 USB 2.0 type micro Bbas; 1 Ethernet - RJ45 femelle - RS485 |
| Alimentation | Alimentation externe |
| Horodateur | Intégré 0...50 °C; Intégré 10...90 % RH |
| Protocoles Téléchargeables | Modbus; Uni-TE; Protocoles tiers |
| Marque Du Produit | Schneider Electric Modicon; Mitsubishi Melsec; Omron Sysmac; Rockwell Automation Allen-Bradley; Siemens Simatic |
| Mode De Fixation | Par 2 vis, monté sur panneau d'une épaisseur 1,6…5 mm se conformer à UL 61010-2-201; Par 2 vis se conformer à CEI 61131-2; Par 2 vis se conformer à CEI 61000-6-2 |
| Matière Du Coffret | PC |
| Matière De La Face Avant | Aluminium |
| Marquage | CE |
| Dimensions De La Découpe | 118,5 x 92,5 mm dimension de coupe du panneau |
| Hauteur | 108,5 mm |
| Largeur | 134,5 mm |
| Profondeur | 43 mm |
| Poids Net | 0,4 kg |
Environnement13
| Immunité Aux Micro-coupures | 2 ms |
|---|---|
| Normes | CEI 61000-6-4; CEI 61000-6-2; CEI 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Certifications Du Produit | CSA; CE; UKCA |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C |
| Température Ambiante Pour Le Stockage | -20…60 °C |
| Humidité Relative | 10…90 % sans condensation |
| Altitude De Fonctionnement | 2000 m |
| Degré De Protection IP | IP20 se conformer à CEI 61131-2 (panneau arrière); IP65 se conformer à CEI 61131-2 (panneau avant) |
| Degré De Protection NEMA | NEMA 4 face avant (usage à l'intérieur); NEMA 13 face avant (dans le coffret) |
| Tenue Aux Chocs Mécaniques | 147 m/s² pour 11 ms (directions X, Y, Z pour 10 cycles (approx. 100 min)) se conformer à CEI 61131-2 |
| Tenue Aux Vibrations | +/- 3,5 mm (f = 5…9 Hz)directions X, Y, Z pour 10 cycles (approx. 100 min) se conformer à CEI 61131-2; 9,8 m/s² (f = 9…150 Hz) |
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides/en salves - niveau de test : 2 kV (ports de puissance) se conformer à CEI 61000-4-4; Test d'immunité aux transitoires électriques rapides/en salves - niveau de test : 1 kV (ports de signalisation); Test d'immunité aux transitoires électriques rapides - niveau de test : 6 kV (décharge par contact) se conformer à CEI 61000-4-2 niveau 3; Test d'imm |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,000 cm |
| Largeur De L'emballage 1 | 13,700 cm |
| Longueur De L'emballage 1 | 18,500 cm |
| Poids De L'emballage (Kg) | 463,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 6,200 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
