Schneider

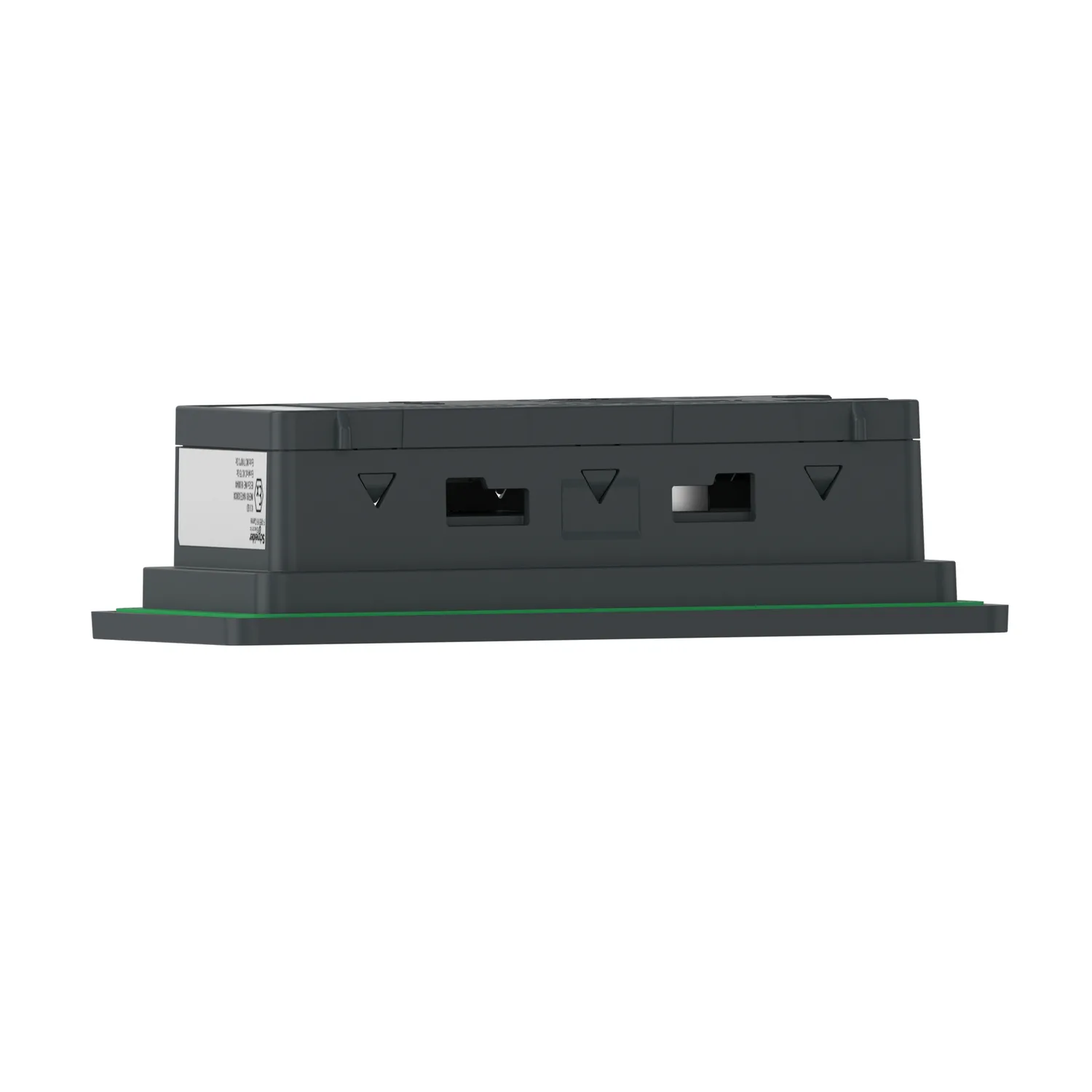

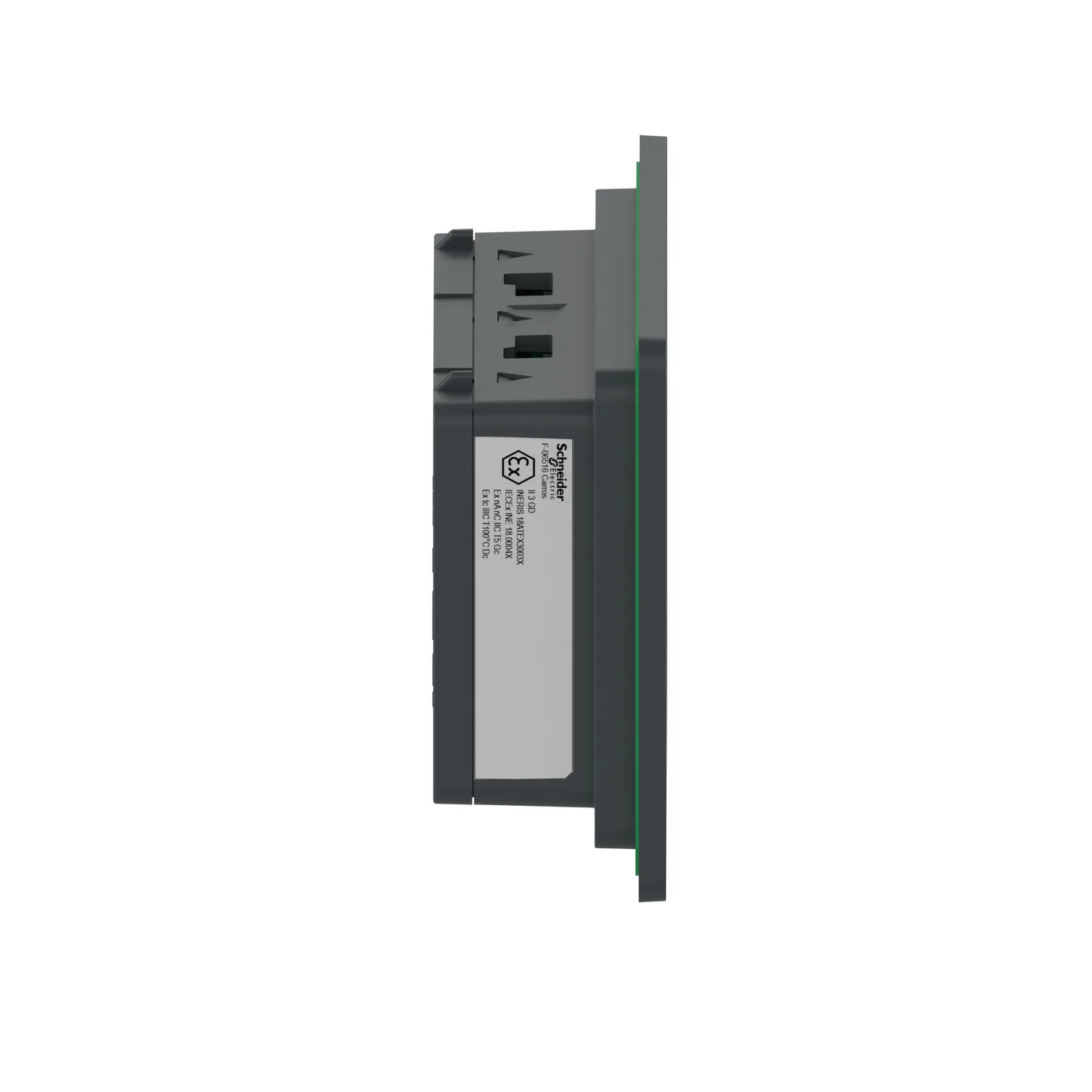

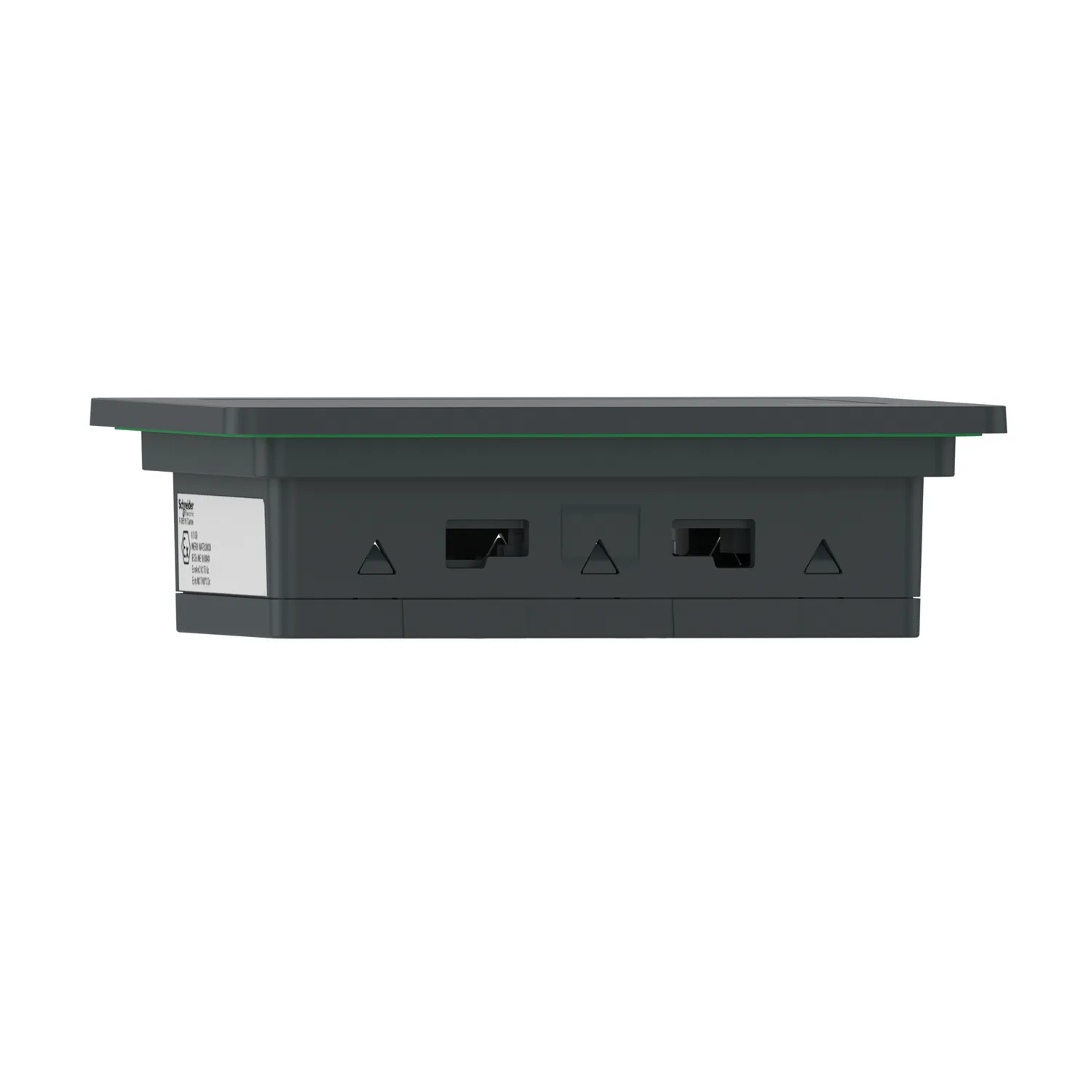

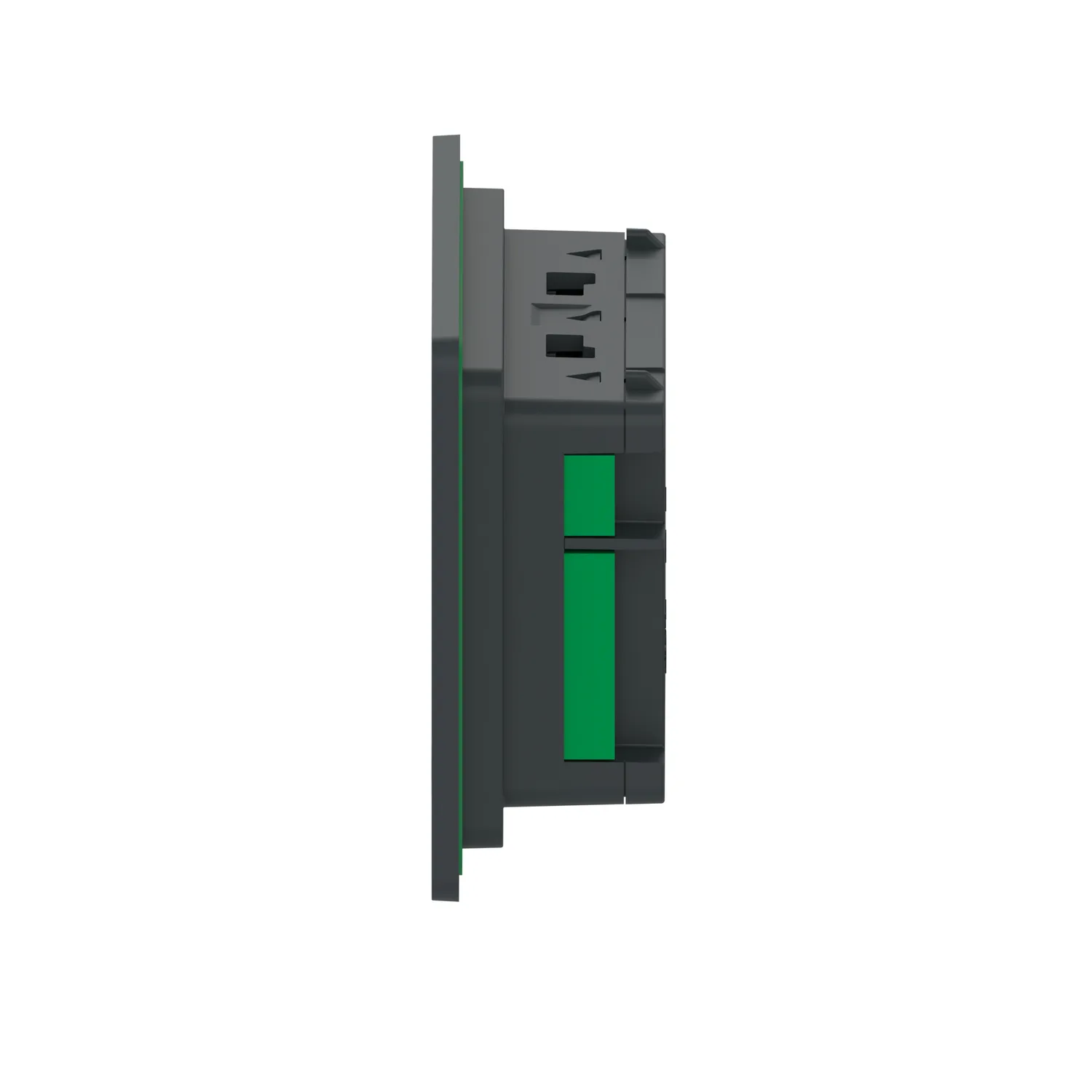

Harmony - HMISTO7 - terminal tactile basique - 4,3p W - couleur - ethernet
Schneider HMISTO735, Harmony - HMISTO7 - terminal tactile basique - 4,3p W - couleur - ethernet. Catégorie : Harmony STO & STU. Demandez un devis pour le prix et le délai.
- Référence :HMISTO735
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :670.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony STO & STU
- Type De Produit Ou Équipement
- Écran tactile
- Package Logiciel
- EcoStruxure Operator Terminal Expert
- Nom De Processeur
- ARM926EJ-S
Description du produit

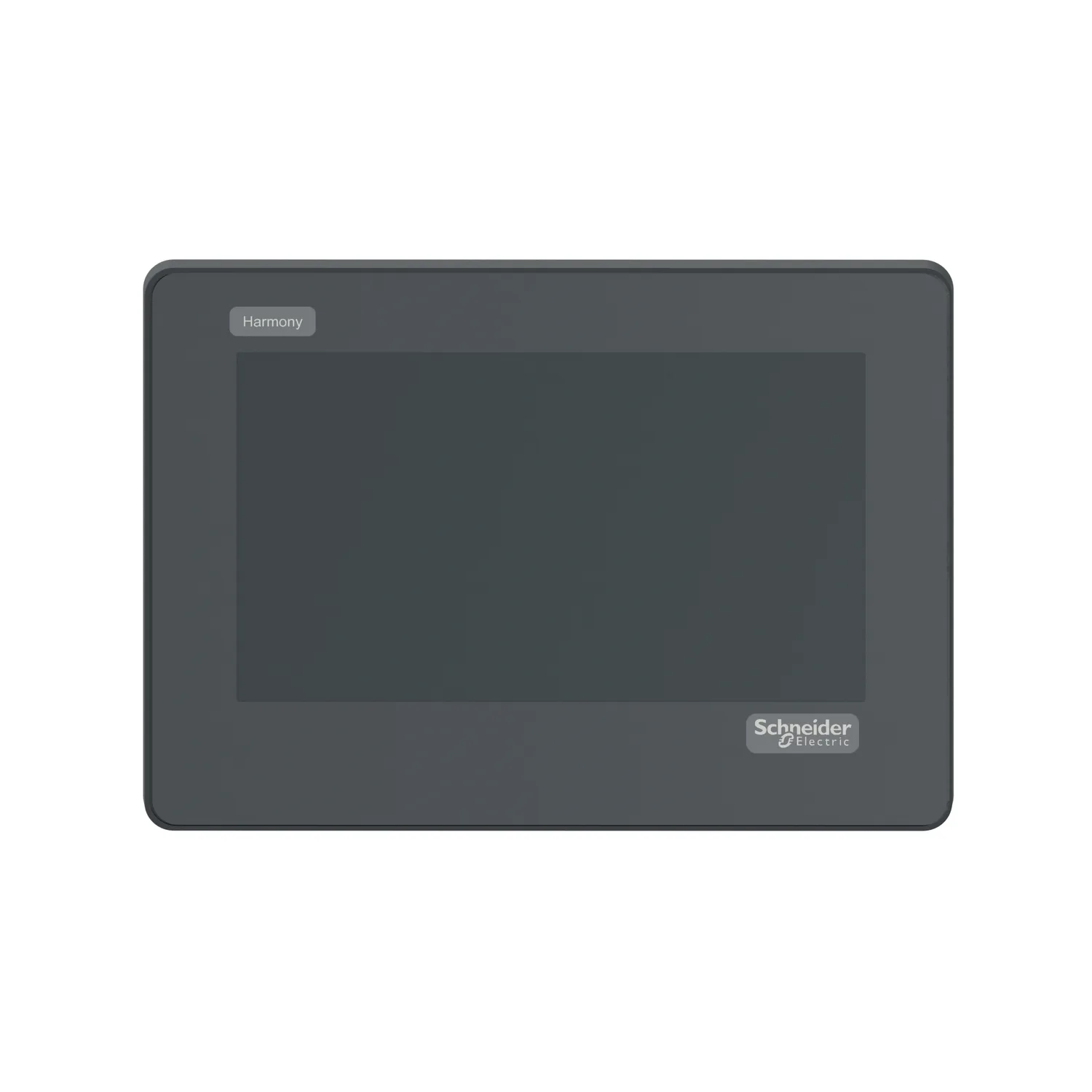

Cet écran tactile IHM de la gamme Harmony STO et STU, est fournie en 12 V à 24 V CC, dispose d’un écran LCD TFT couleur de 4,3 pouces avec 480 x 272 pixels et 26 Mo d’EPROM. Il dispose également de 1 hôte + 1 port USB mini-B et 1 port Ethernet TCP/IP. Il est idéal pour optimiser les informations et la communication avec les systèmes d'automatisation de l'industrie et les infrastructures telles que les machines compactes, les systèmes de manutention, les machines agroalimentaires et l'industrie pharmaceutique. L’écran affiche des pages graphiques en couleur. Son port hôte RS485 est idéal pour superviser et contrôler des systèmes et des machines simples (à supprimer).
Caractéristiques principales
- Écran couleur TFT 480 x 272 pixels
- Visualisation claire et nette et affichage de haute qualité
- Écran plus grand avec rapport taille réelle dans la classe 4,3 pouces
- Optimisé par EcoStruxure Operator Terminal Expert
- Montage sans outils avec attaches à ressort
- Autocollants de logo détachables
Caractéristiques techniques
Principales4
| Gamme De Produit | Harmony STO & STU |
|---|---|
| Type De Produit Ou Équipement | Écran tactile |
| Package Logiciel | EcoStruxure Operator Terminal Expert |
| Nom De Processeur | ARM926EJ-S |
Complémentaires26
| Taille De L'affichage | 4,3 pouces |
|---|---|
| Type D'afficheur | LCD TFT couleur |
| Couleur D'affichage | 65536 couleurs |
| Résolution De L'afficheur | 480 x 272 pixels |
| Ecran Tactile | Analogique |
| Durée De Vie Du Rétro Éclairage | 50 000 heures avec blanc |
| Luminosité | 16 niveaux via dalle tactile |
| Police De Caractère | ASCII (caractères européens); Cyrillique; Taïwanais (Chinois traditionnel); Chinois (chinois simplifié); Japonais (ANK, Kanji); Coréen |
| [Us] Tension D'alimentation | 12...24 V CC - 10...20 % |
| Puissance Consommée En W | 8,1 W |
| Nombre De Pages | 8999 |
| Port Ethernet | 10BASE-T/100BASE-TX |
| Description De La Mémoire | Sauvegarde des données 512 Ko; Mémoire d'application 26 MB |

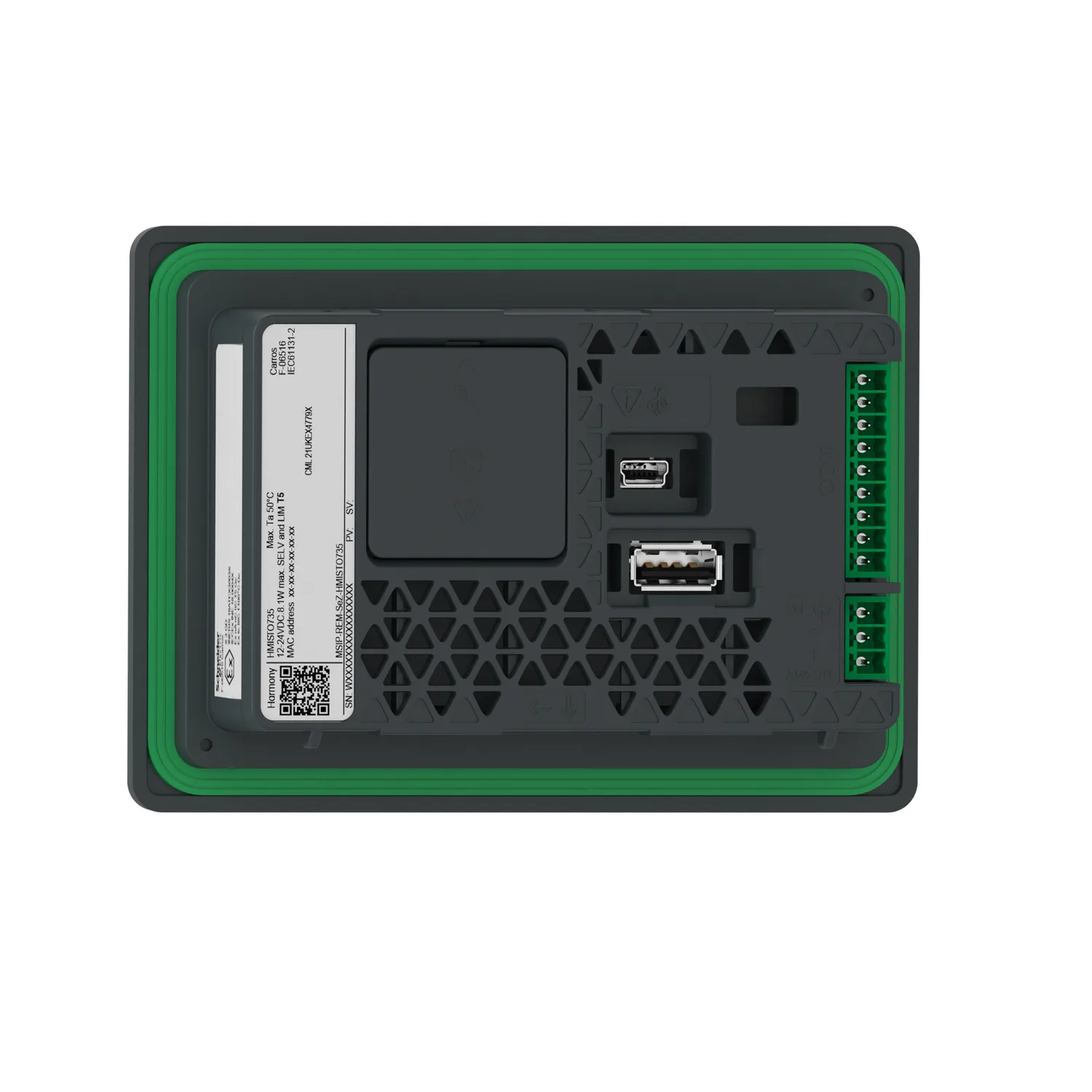

| Type De Connexion Intégrée | 1 USB 2.0 type mini B; 1 USB 2.0 type A; 1 Ethernet TCP/IP - RJ45 |
| Alimentation | Source externe |
| Horodateur | Avec jeu de batteries RTC en option |
| Protocoles Téléchargeables | Modbus TCP; Modbus; Protocoles tiers |
| Compatibilité De Gamme | Omron; MitsubishI; Siemens; Allen-Bradley |
| Mode De Fixation | Par 2 attaches d'installation, monté sur panneau de 1,5 à 6 mm d'épaisseur |
| Matière Du Coffret | PPT |
| Matière De La Face Avant | Plastique |
| Dimensions De La Découpe | 77,5 x 112,5 mm; 66 x 105 mm avec adaptateur de montage |
| Hauteur | 90,4 mm |
| Largeur | 124,9 mm |
| Profondeur | 38,8 mm |
| Poids Net | 0,22 kg |
Environnement11
| Normes | UL 61010-2-201; EN 61131-2; EN 61000-6-2; EN 61000-6-4; CSA C22.2 No 213; CSA C22.2 No 142; UL 61010-1; ANSI/ISA 12.12.01 |
|---|---|
| Certifications Du Produit | CE; C-Tick; ATEX zone 2/22; KCC; UL; cUL; UKCA |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C |
| Température Ambiante Pour Le Stockage | -20…60 °C |
| Humidité Relative | 10…90 % sans condensation |
| Altitude De Fonctionnement | 2000 m |
| Degré De Protection IP | IP65F (panneau avant); IP20 (panneau arrière) |
| Degré De Protection NEMA | NEMA 4X/13 panneau avant (utilisation en intérieur) |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à CEI 61131-2 |
| Tenue Aux Vibrations | 1 gn (f = 5…150 Hz) se conformer à CEI 61131-2; 3,5 mm constant amplitude (f = 5…150 Hz) se conformer à CEI 61131-2 |
| Compatibilité Électromagnétique | Résistance aux champs électromagnétiques - niveau de test : 10 V/m (80 MHz...2.7 GHz); Tenue aux décharges électrostatiques - niveau de test : 8 kV niveau 3 (décharge dans l'air) se conformer à EN 61000-4-2; Tenue aux décharges électrostatiques - niveau de test : 6 kV niveau 3 (contact direct) se conformer à EN 61000-4-2 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,200 cm |
| Largeur De L'emballage 1 | 13,800 cm |
| Longueur De L'emballage 1 | 18,600 cm |
| Poids De L'emballage (Kg) | 534,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 6,840 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 288 |
| Hauteur De L'emballage 3 | 110,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 178,440 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
