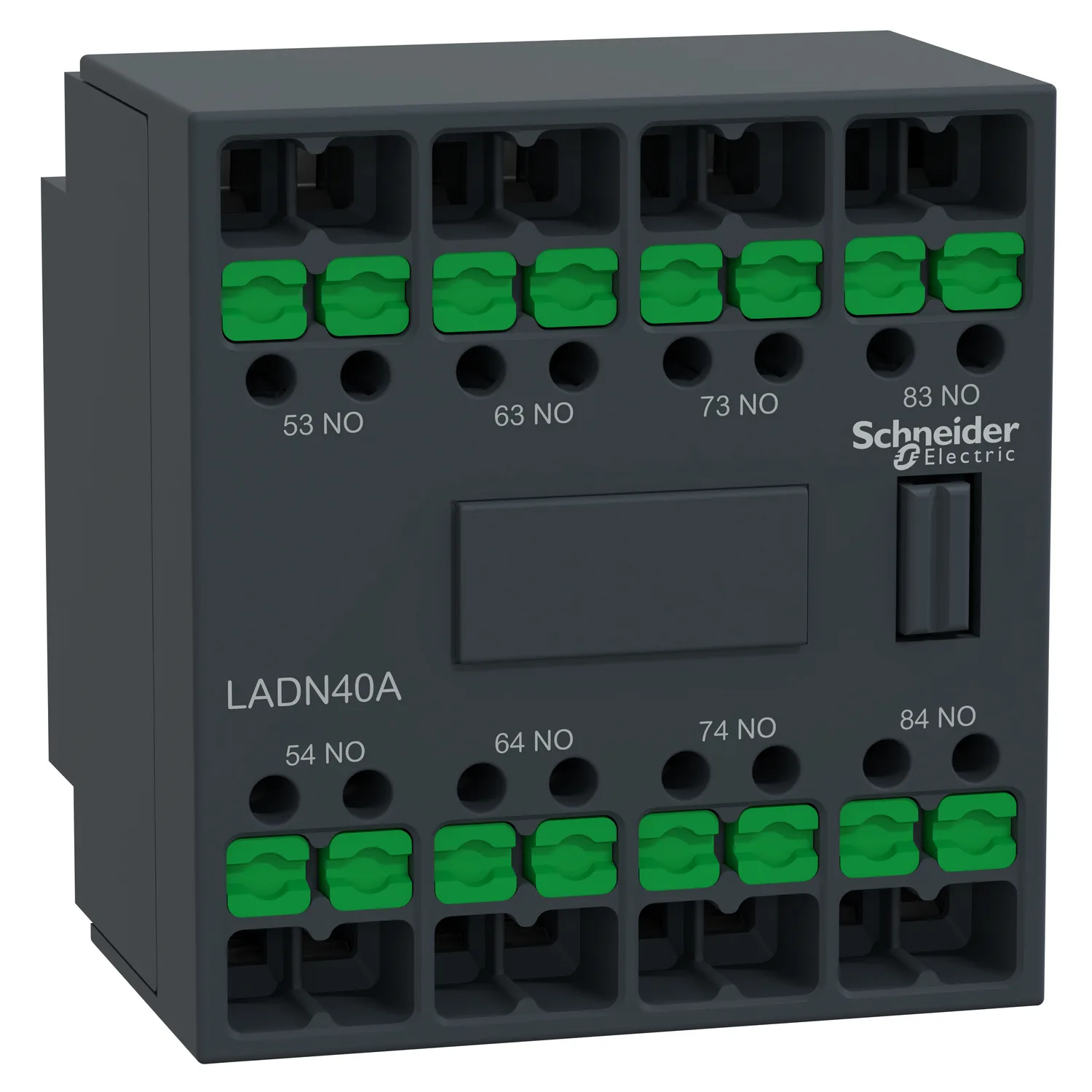

TeSys LAD - Snap In - bloc contacts auxiliaires frontaux - 4F+0O
Schneider LADN40A, TeSys LAD - Snap In - bloc contacts auxiliaires frontaux - 4F+0O. Catégorie : TeSys Deca Advanced. Demandez un devis pour le prix et le délai.
- Référence :LADN40A
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :28.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys; TeSys Deca
- Nom Du Produit
- TeSys Deca
- Type De Produit Ou Équipement
- Bloc de contact auxiliaire
- Nom De L'appareil
- LADN
Description du produit
- Le LADN40 est un bloc de contacts auxiliaire/une adjonction de Schneider Electric pour contacteurs TeSys D et TeSys F
- Il fournit des contacts instantanés de type 4NO jusqu’à 10 A/690 V CA
- Simple à monter par encliquetage frontal, il offre une fiabilité et une durabilité élevée
- Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine).
Caractéristiques principales
- Apparence et style modernes pour toutes les machines
- Apparence et style modernes pour toutes les machines
- Conçu pour répondre aux exigences des applications industrielles et HVAC
- Facilité d'installation et d'utilisation avec des vis multistandard
- Conforme à la norme IEC60335-1, amélioration de la résistance au feu et auxiliaires étanches à la poussière
- Expérience client numérique pour les documents techniques
Caractéristiques techniques
Principales14
| Gamme | TeSys; TeSys Deca |
|---|---|
| Nom Du Produit | TeSys Deca |
| Type De Produit Ou Équipement | Bloc de contact auxiliaire |
| Nom De L'appareil | LADN |
| Compatibilité De Gamme | TeSys D CAD; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAD; TeSys Deca LC1D |
| Emplacement De Montage | Façade |
| Composition Des Contacts De Pôles | 4 NO |
| Fonctionnement Des Contacts | Instantané |
| [Ue] Tension Assignée D'emploi | 690 V CA 25...400 Hz |
| [Ie] Courant Assigné D'emploi | 6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13 |
| [Ui] Tension Assignée D'isolement | 690 V se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A (à 60 °C) |
| Normes | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048.5; EN 50012; CEI 60335-1 :Clause 30.2; CEI 60335-2-40 :Annexe JJ |
| Certifications Du Produit | CB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV |
Complémentaires14
| Pouvoir Nominal D'enclenchement Irms | 140 A CA conforming to CEI 60947-5-1; 250 A CC conforming to CEI 60947-5-1 |
|---|---|
| Courant Temporaire Admissible | 100 A 60 °C 1 s; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms |
| Type De Protection | Fusible gG 10 A |
| Durée De Vie Mécanique | 30 Mcycles |
| Courant Commuté Minimum | 5 mA |
| Tension De Commutation Minimale | 17 V |
| Temps De Non-chevauchement | 1,5 ms sur désexcitation non-chevauchement entre contact NF et NO; 1,5 ms sur excitation non-chevauchement entre contact NF et NO |
| Résistance D'isolement | > 10 MOhm |
| Mode De Raccordement | Borne snap-in 1 câble(s) 1…4 mm²flexible avec embout; Borne snap-in 1 câble(s) 1…4 mm²flexible sans embout; Borne snap-in 2 câble(s) 1…2,5 mm²flexible avec embout; Borne snap-in 2 câble(s) 1…4 mm²flexible sans embout; Borne snap-in 1 câble(s) 1…4 mm²rigide sans embout; Borne snap-in 2 câble(s) 1…4 mm²rigide sans embout |
| Hauteur | 48 mm |
| Largeur | 44 mm |
| Profondeur | 42 mm |
| Poids Net | 63 g |
| Couleur | Gris foncé |
Environnement6
| Caractéristique D'environnement | Environnement normal |
|---|---|
| Degré De Protection IP | IP2X se conformer à CEI 60529 |
| Traitement De Protection | TH se conformer à CEI 60068 |
| Température Ambiante Pour Le Stockage | -60…80 °C |
| Température De L'air Ambiant En Fonctionnement | -5…60 °C |
| Altitude De Fonctionnement | 3000 m |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,000 cm |
| Largeur De L'emballage 1 | 5,300 cm |
| Longueur De L'emballage 1 | 4,300 cm |
| Poids De L'emballage (Kg) | 66,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 105 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,286 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
