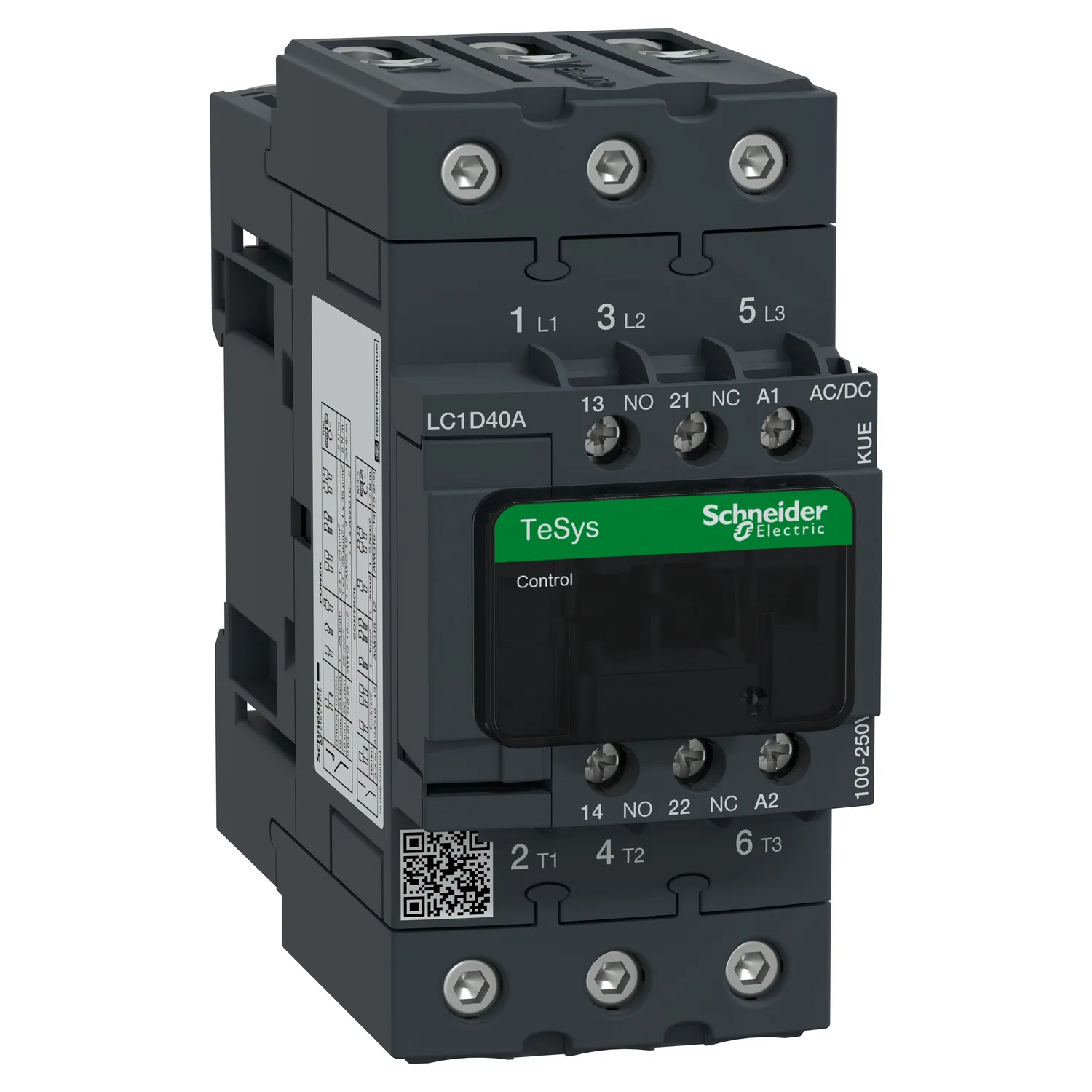

| Puissance Moteur KW | 11 kW at 220/230 V CA 50/60 Hz (AC-3); 18,5 kW at 380/400 V CA 50/60 Hz (AC-3); 22 kW at 415 V CA 50/60 Hz (AC-3); 22 kW at 440 V CA 50/60 Hz (AC-3); 22 kW at 500 V CA 50/60 Hz (AC-3); 30 kW at 660/690 V CA 50/60 Hz (AC-3); 11 kW at 220/230 V CA 50/60 Hz (AC-3e); 18,5 kW at 380/400 V CA 50/60 Hz (AC-3e); 22 kW at 415 V CA 50/60 Hz (AC-3e); 22 kW at 440 V CA 50/60 Hz (AC-3e); 22 kW at 500 V CA 50/6 |
|---|
| Puissance Moteur HP (UL / CSA) | 3 hp at 115 V CA 60 Hz for monophasé motors; 5 hp at 230/240 V CA 60 Hz for monophasé motors; 10 hp at 200/208 V CA 60 Hz for 3 phases motors; 10 hp at 230/240 V CA 60 Hz for 3 phases motors; 30 hp at 460/480 V CA 60 Hz for 3 phases motors; 30 hp at 575/600 V CA 60 Hz for 3 phases motors |
|---|
| Code De Compatibilité | LC1D |
|---|
| Composition Des Contacts Pôle Puissance | 3 NO |
|---|
| Fréquence | Avec |
|---|
| [Ith] Courant Thermique Conventionnel | 60 A (à 60 °C) pour circuit de puissance; 10 A (à 60 °C) pour circuit de signalisation |
|---|
| Pouvoir Nominal D'enclenchement Irms | 800 A at 440 V for circuit de puissance conforming to CEI 60947; 140 A CA for circuit de signalisation conforming to CEI 60947-5-1; 250 A CC for circuit de signalisation conforming to CEI 60947-5-1 |
|---|
| Pouvoir Assigné De Coupure | 800 A at 440 V for circuit de puissance conforming to CEI 60947 |
|---|
| [Icw] Courant Assigné De Courte Durée Admissible | 72 A 40 °C - 10 min pour circuit de puissance; 165 A 40 °C - 1 min pour circuit de puissance; 320 A 40 °C - 10 s pour circuit de puissance; 720 A 40 °C - 1 s pour circuit de puissance; 100 A - 1 s pour circuit de signalisation; 120 A - 500 ms pour circuit de signalisation; 140 A - 100 ms pour circuit de signalisation |
|---|
| Calibre Du Fusible À Associer | 80 A gG à <= 690 V coordination type 1 pour circuit de puissance; 80 A gG à <= 690 V coordination type 2 pour circuit de puissance; 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 |
|---|
| Impédance Moyenne | 1,5 mOhm - Ith 60 A 50 Hz for circuit de puissance |
|---|
| Puissance Dissipée Par Pôle | 5,4 W AC-1; 2,4 W AC-3; 2,4 W AC-3e |
|---|
| [Ui] Tension Assignée D'isolement | Circuit de puissance : 690 V se conformer à CEI 60947-4-1; Circuit de signalisation : 690 V se conformer à CEI 60947-1 |
|---|
| Catégorie De Surtension | III |
|---|
| Degré De Pollution | 3 |
|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947 |
|---|
| Niveau De Fiabilité De Sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1; B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
|---|
| Durée De Vie Mécanique | 10 Mcycles |
|---|
| Durée De Vie Électrique | 2 Mcycles 35 A AC-3 à Ue <= 440 V; 0,7 Mcycles 60 A AC-1 à Ue <= 440 V; 2 Mcycles 35 A AC-3e à Ue <= 440 V |
|---|
| Type De Circuit De Commande | CA/CC à 50/60 Hz CA/CC électronique |
|---|
| Technologie Bobine | Limitation de crête bidirectionnelle intégrée |
|---|
| Plage De Tension Du Circuit De Commande | <= 0,1 Uc (-40…70 °C):perte de niveau CA/CC; 0,85…1,1 Uc (-40…60 °C):opérationnel CA/CC; 1...1,1 Uc (60…70 °C):opérationnel CA/CC |
|---|
| Puissance D'appel En VA | 22 VA 50/60 Hz (à 20 °C) |
|---|
| Puissance D'appel En W | 20 W (à 20 °C) |
|---|
| Consommation Moyenne Au Maintien En VA | 2,1 VA 50/60 Hz (à 20 °C) |
|---|
| Consommation Moyenne Au Maintien En W | 1,2 W à 20 °C |
|---|
| Dissipation Thermique | 1,2 W at 50/60 Hz |
|---|
| Temps De Fonctionnement | 55...65 ms fermeture; 20...80 ms ouverture |
|---|
| Vitesse De Commande Maximale | 3600 cyc/h à 60 °C |
|---|
| Mode De Raccordement | Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout; Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout; Circuit de commande: b |
|---|
| Couple De Serrage | Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm; Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2; Circuit de puissance :8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal tête de vis4 mm; Circuit de puissance :5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal tête de vis4 |
|---|
| Composition Contact Auxiliaire | 1 NO + 1 NF |
|---|
| Type De Contacts Auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1; type contact miroir 1 NF se conformer à CEI 60947-4-1 |
|---|
| Fréquence Circuit Signalisation | 25...400 Hz |
|---|
| Tension De Commutation Minimale | 17 V pour circuit de signalisation |
|---|
| Courant Commuté Minimum | 5 mA pour circuit de signalisation |
|---|
| Résistance D'isolement | > 10 MOhm pour circuit de signalisation |
|---|
| Temps De Non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO; 1,5 ms sur excitation entre contact NF et NO |
|---|
| Support De Montage | Platine; Rail |
|---|
