Schneider

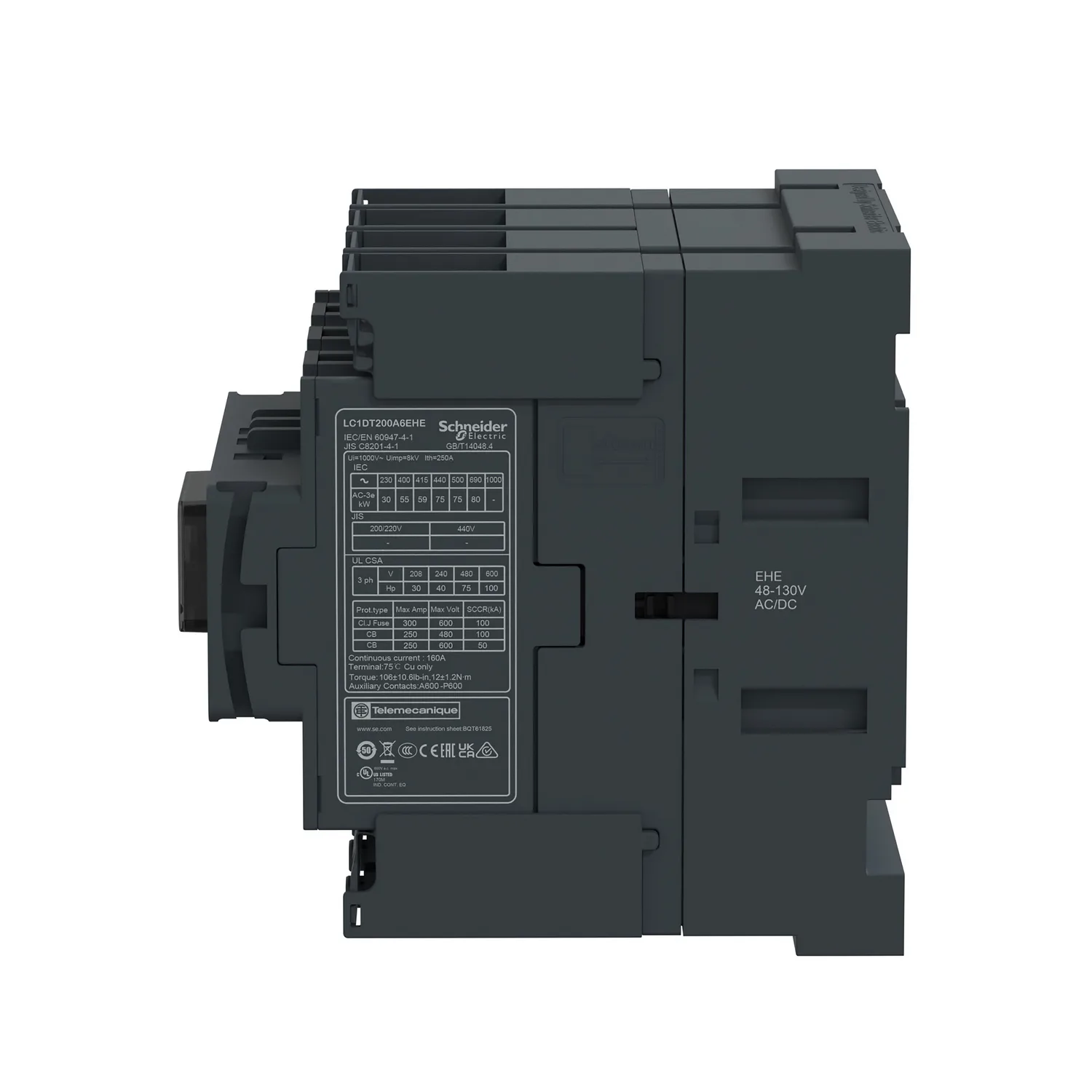

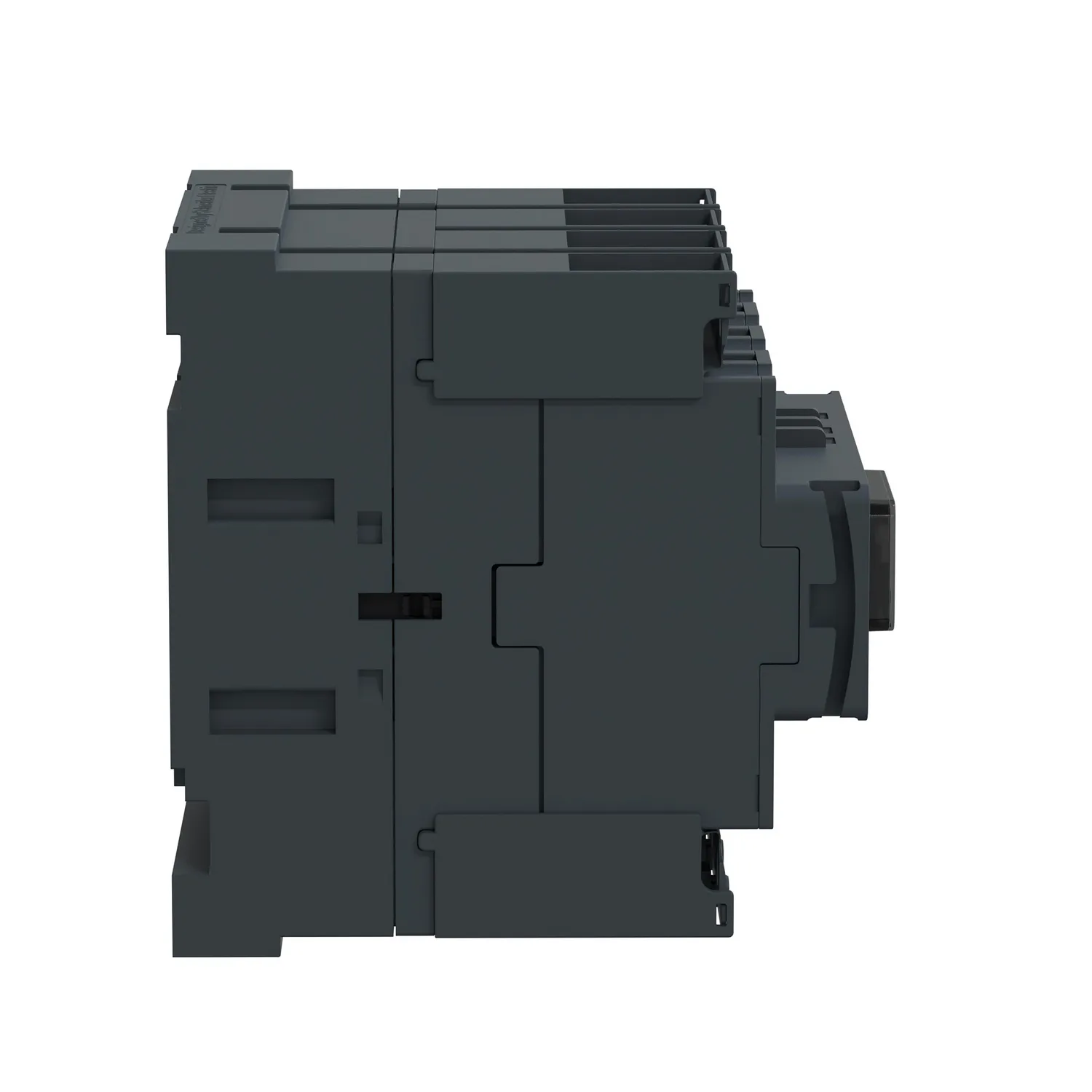

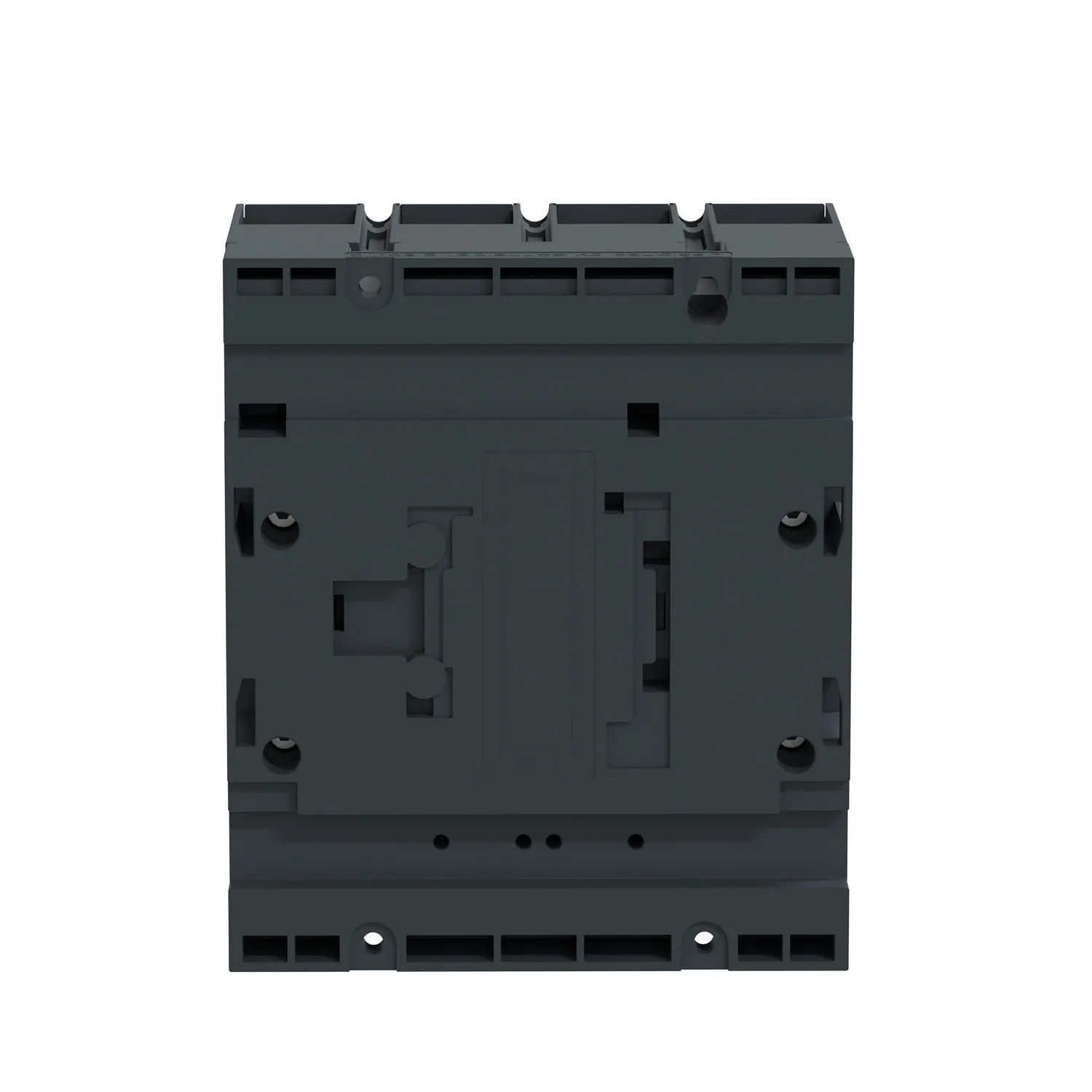

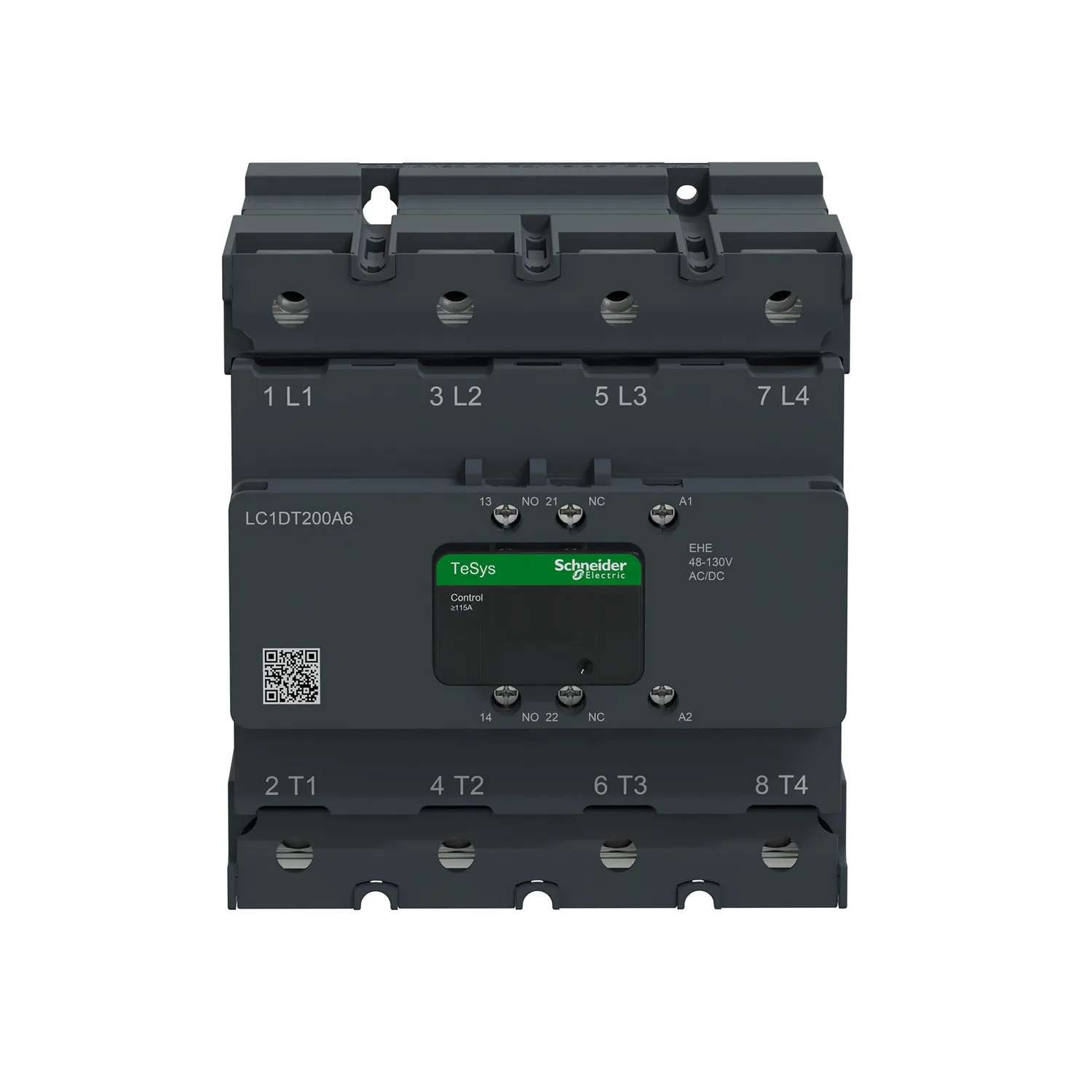

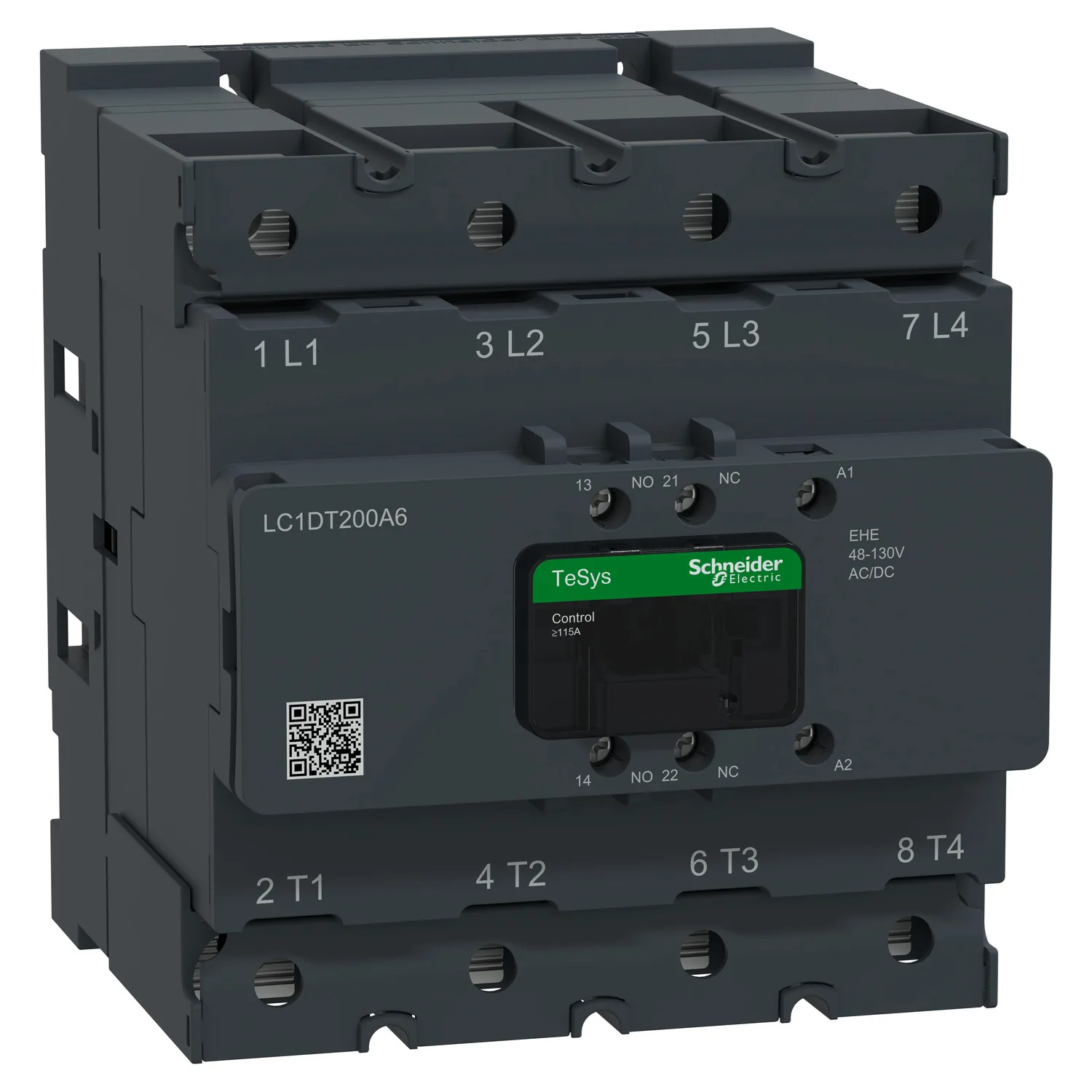

TeSys Deca Advanced - CTR Deca 200A 4P 48-130V ACDC
Schneider LC1DT200A6EHE, TeSys Deca Advanced - CTR Deca 200A 4P 48-130V ACDC. Catégorie : TeSys Deca Advanced. Demandez un devis pour le prix et le délai.
- Référence :LC1DT200A6EHE
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :835.28 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys Deca
- Gamme De Produit
- TeSys Deca Advanced
- Type De Produit Ou Équipement
- Contacteur
- Nom De L'appareil
- LC1D
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Ce contacteur 200A, 4P et 48/130V ACDC permet de commander le moteur à distance .
- Il est conçu pour des applications exigeantes avec des performances améliorées dans des environnements difficiles, y compris le brouillard salin, la poussière et les chocs importants. </p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>La taille compacte du contracteur permet d'économiser de l'espace sur le panneau.
- De plus, il peut être installé dans n'importe quelle orientation.
- La simplicité du câblage et l'accès frontal au circuit de commande améliorent l'accessibilité et la sécurité. </p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Ce produit est certifié IP20 en façade.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Il peut être associé aux produits de la gamme GV.
- </p>
Caractéristiques principales
- Bobine électronique à large bande : garantit une longue durée de fonctionnement
- Solution efficace : robustesse et facilité d'utilisation
- Taille compacte et connexion électrique EverLink robuste
- Moins de références couvrant un plus grand nombre d'applications
Caractéristiques techniques
Principales10
| Gamme | TeSys Deca |
|---|---|
| Gamme De Produit | TeSys Deca Advanced |
| Type De Produit Ou Équipement | Contacteur |
| Nom De L'appareil | LC1D |
| Application Du Contacteur | Charge résistive |
| Catégorie D'emploi | AC-3; AC-3e; AC-1; AC-4; DC-1; DC-3; DC-5 |
| Description Des Pôles | 4P |
| [Ue] Tension Assignée D'emploi | Circuit de puissance : <= 1000 V CA 16,67...400 Hz; Circuit de puissance : <= 300 V CC |
| [Ie] Courant Assigné D'emploi | 200 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance |
| [Uc] Tension De Contrôle De Commande | 48...130 V CA 50/60 Hz; 48...130 V CC |
Complémentaires38
| Puissance Moteur KW | 30 kW at 230 V CA 50/60 Hz (AC-3); 55 kW at 400 V CA 50/60 Hz (AC-3); 59 kW at 415 V CA 50/60 Hz (AC-3); 59 kW at 440 V CA 50/60 Hz (AC-3); 75 kW at 500 V CA 50/60 Hz (AC-3); 80 kW at 690 V CA 50/60 Hz (AC-3); 65 kW at 1000 V CA 50/60 Hz (AC-3); 30 kW at 230 V CA 50/60 Hz (AC-3e); 55 kW at 400 V CA 50/60 Hz (AC-3e); 59 kW at 415 V CA 50/60 Hz (AC-3e); 59 kW at 440 V CA 50/60 Hz (AC-3e); 75 kW at 5 |
|---|---|
| Code De Compatibilité | LC1D |
| Composition Des Contacts Pôle Puissance | 4 NO |
| Fréquence | Avec |
| [Ith] Courant Thermique Conventionnel | 200 A (à 60 °C) pour circuit de puissance |
| Pouvoir Nominal D'enclenchement Irms | 1260 A at 440 V for circuit de puissance conforming to CEI 60947; 140 A CA for circuit de signalisation conforming to CEI 60947-5-1; 250 A CC for circuit de signalisation conforming to CEI 60947-5-1 |
| Pouvoir Assigné De Coupure | 1100 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] Courant Assigné De Courte Durée Admissible | 350 A 40 °C - 10 min pour circuit de puissance; 600 A 40 °C - 1 min pour circuit de puissance; 1280 A 40 °C - 10 s pour circuit de puissance; 1800 A 40 °C - 1 s pour circuit de puissance; 100 A - 1 s pour circuit de signalisation; 120 A - 500 ms pour circuit de signalisation; 140 A - 100 ms pour circuit de signalisation |
| Calibre Du Fusible À Associer | 315 A gG à <= 690 V pour circuit de puissance; 10 A gG pour circuit de signalisation; 0,63 A gG pour circuit de commande |
| Impédance Moyenne | 0,45 mOhm - Ith 200 A 50 Hz for circuit de puissance |
| Puissance Dissipée Par Pôle | 6 W AC-3; 6 W AC-3e; 28,1 W AC-1 |
| [Ui] Tension Assignée D'isolement | Circuit de puissance : 600 V CSA certifié; Circuit de puissance : 600 V UL certifié; Circuit de puissance : 1000 V se conformer à CEI 60947-4-1; Circuit de signalisation : 690 V se conformer à CEI 60947-1; Circuit de signalisation : 600 V CSA certifié; Circuit de signalisation : 600 V UL certifié |
| Catégorie De Surtension | III |
| Degré De Pollution | 3 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV se conformer à CEI 60947 |
| Niveau De Fiabilité De Sécurité | B10d = 684932 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1; B10d = 10000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée De Vie Mécanique | 8 Mcycles |
| Durée De Vie Électrique | 0,38 Mcycles 200 A AC-1 à Ue <= 440 V |
| Type De Circuit De Commande | CA à 50/60 Hz; CC |
| Technologie Bobine | Suppresseur à diode de limite de crête bidirectionnel incorporé |
| Plage De Tension Du Circuit De Commande | 0,8 Uc Min...1,1 Uc Max (-40…60 °C):opérationnel CA/CC; 0.1 Uc Max (-40…60 °C):perte de niveau CA/CC |
| Puissance D'appel En VA | 170 VA (à 20 °C) |
| Puissance D'appel En W | 120 W (à 20 °C) |
| Consommation Moyenne Au Maintien En VA | 7,5 VA (à 20 °C) |
| Consommation Moyenne Au Maintien En W | 5,1 W à 20 °C |
| Dissipation Thermique | 1,5 W à 20 C |
| Temps De Fonctionnement | 10...80 ms ouverture; 20...90 ms fermeture |
| Vitesse De Commande Maximale | 2400 cyc/h à 60 °C; 3600 cyc/h à Uc à 20 ºC |
| Mode De Raccordement | Circuit de puissance: bornes à anneau - external diameter: 25 mm; Circuit de puissance: barres 1 - busbar cross section: 5 x 25 mm; Circuit de puissance: barres 2 - busbar cross section: 5 x 25 mm; Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout; Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout; Circuit de c |
| Couple De Serrage | Circuit de puissance :12 N.m - sur barres hexagonal tête de vis13 mm M8; Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm; Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2; Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 |
| Composition Contact Auxiliaire | 1 NO + 1 NF |
| Type De Contacts Auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1; type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence Circuit Signalisation | 16.67...400 Hz |
| Tension De Commutation Minimale | 17 V pour circuit de signalisation |
| Courant Commuté Minimum | 5 mA pour circuit de signalisation |
| Résistance D'isolement | > 10 MOhm pour circuit de signalisation |
| Temps De Non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO; 1,5 ms sur excitation entre contact NF et NO |
| Support De Montage | Platine |
Environnement13
| Normes | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; JIS C8201-4-1; JIS C8201-5-1; GB/T 14048.4; GB/T 14048.5 |
|---|---|
| Certifications Du Produit | CB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV-GL |
| Degré De Protection IP | IP20 face avant se conformer à CEI 60529 |
| Traitement De Protection | Aucun se conformer à CEI 60068-2-30 |
| Tenue Climatique | se conformer à IACS E10 exposition à la chaleur humide; se conformer à CEI 60947-1 Annexe Q catégorie D exposition à la chaleur humide |
| Température Ambiante Autour De L'appareil | -40…60 °C fonctionnement; 60…70 °C avec déclassement; -60…80 °C stockage |
| Altitude De Fonctionnement | 0...3000 m sans déclassement |
| Tenue Au Feu | 850 °C se conformer à CEI 60947-1 |
| Tenue Mécanique | Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz) se conformer à CEI 60068-2-6; Vibrations contacteur fermé (4 Gn, 5...300 Hz) se conformer à CEI 60068-2-6; Chocs contacteur ouvert (10 Gn pour 11 ms) se conformer à CEI 60068-2-27; Chocs contacteur fermé (15 Gn pour 11 ms) se conformer à CEI 60068-2-27 |
| Hauteur | 152 mm |
| Largeur | 134 mm |
| Profondeur | 155 mm |
| Poids Net | 2,6 kg |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 20,9 cm |
| Largeur De L'emballage 1 | 18,45 cm |
| Longueur De L'emballage 1 | 19,55 cm |
| Poids De L'emballage (Kg) | 2,98 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 2 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 6,4947 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 16 |
| Hauteur De L'emballage 3 | 73,5 cm |
| Largeur De L'emballage 3 | 60 cm |
| Longueur De L'emballage 3 | 80 cm |
| Poids De L'emballage 3 | 61,9576 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
