Schneider

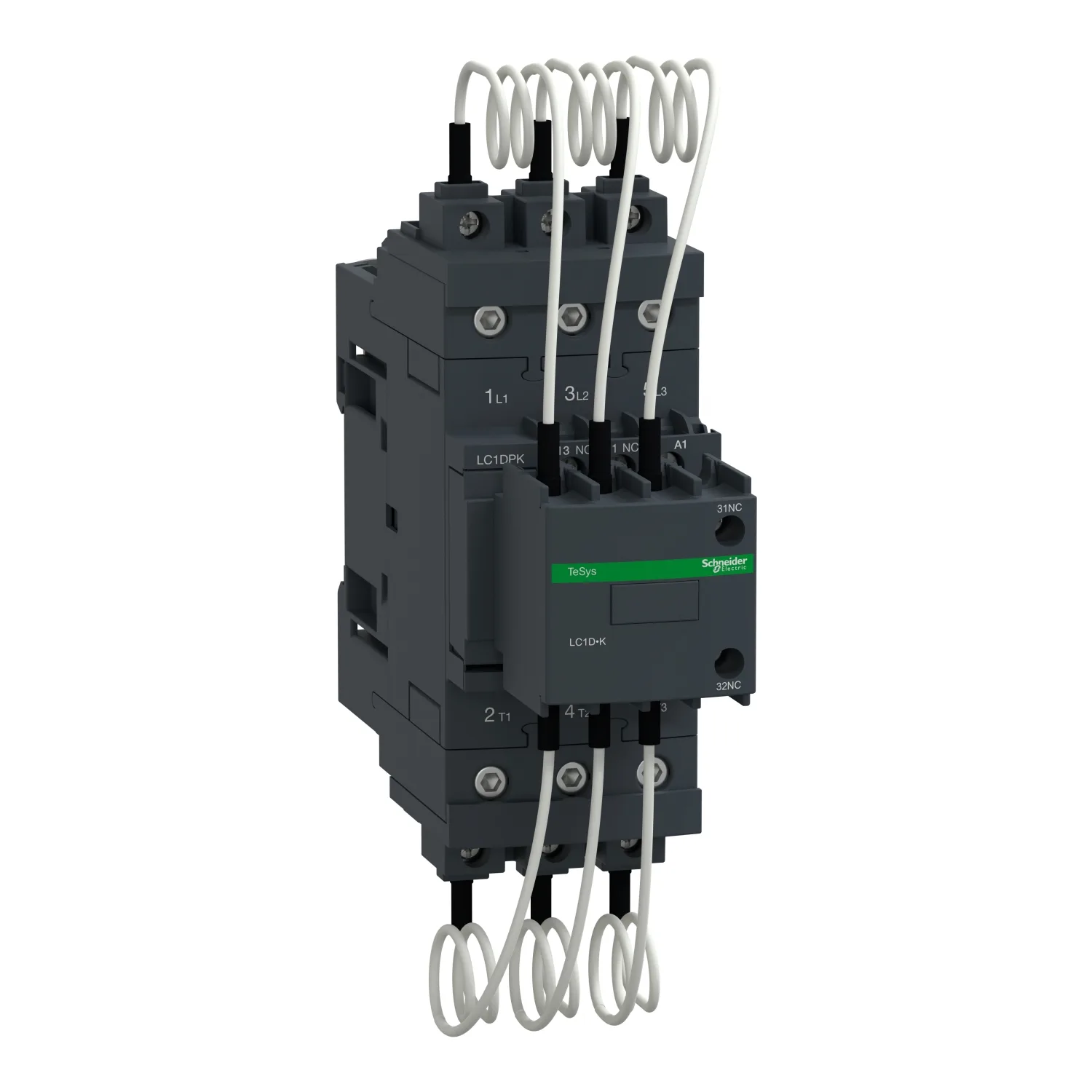

TeSys D - Contacteur 40kvar bob 220 v 50/60hz
Schneider LC1DTKM7, TeSys D - Contacteur 40kvar bob 220 v 50/60hz. Catégorie : TeSys Deca Advanced. Demandez un devis pour le prix et le délai.
- Référence :LC1DTKM7
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :289.38 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys; TeSys Deca
- Nom Du Produit
- TeSys LC1D.K; TeSys Deca
- Type De Produit Ou Équipement
- Contacteur de condensateur
- Nom De L'appareil
- LC1DTK
Description du produit
- Style moderne pour toutes les machines
- Conçu pour répondre aux exigences des applications industrielles et HVAC
- Facilité d'installation et d'utilisation avec des vis multistandards
- Conforme à la norme IEC60335-1, amélioration de la résistance au feu et à la poussière
- Expérience client numérique pour les documents techniques
- Guide de maintenance via EcoStruxureTM Facility Expert
Caractéristiques techniques
Principales22
| Gamme | TeSys; TeSys Deca |
|---|---|
| Nom Du Produit | TeSys LC1D.K; TeSys Deca |
| Type De Produit Ou Équipement | Contacteur de condensateur |
| Nom De L'appareil | LC1DTK |
| Application De L'appareil | Contrôle |
| Application Du Contacteur | Correction du facteur de puissance |
| Catégorie D'emploi | AC-6b |
| Description Des Pôles | 3P |
| Composition Des Contacts Pôle Puissance | 3 NO |
| Position De L'appareillage Dans L'installation | Interruption de ligne; Sans interruption delta |
| [Ue] Tension Assignée D'emploi | Circuit de puissance : 690 V CA 50/60 Hz |
| Puissance Réactive Nominale | 22 kvar à 230 V CA 50 Hz à <60 °C; 40 kvar à 400 V CA 50 Hz à <60 °C; 43 kvar à 440 V CA 50 Hz à <60 °C; 67 kvar à 690 V CA 50 Hz à <60 °C; 20 kvar à 230 V CA 60 Hz à <60 °C; 40 kvar à 460 V CA 60 Hz à <60 °C; 50 kvar à 575 V CA 60 Hz à <60 °C |
| Type De Circuit De Commande | CA à 50/60 Hz |
| [Uc] Tension Circuit De Commande | 220 V CA 50/60 Hz |
| Composition Contact Auxiliaire | 1 NO + 2 NF instantané |
| Durée De Vie Électrique | 300000 cycle à Ue 400 V; 200000 cycle à Ue 690 V |
| Support De Montage | Rail DIN; Platine |
| Normes | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; CEI 60335-1 |
| Certifications Du Produit | IECEE CB Scheme; UL; CSA; UKCA |
| Mode De Raccordement | Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide; Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide; Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 1 1…4 mm² |
| Couple De Serrage | Circuit de commande :1,7 N.m - sur borniers à vis-étrier; Circuit de puissance :5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm²; Circuit de puissance :8 N.m - sur connecteurs à vis BTR EverLink - câble 35 mm² |
| Vitesse De Commande Maximale | 100 cyc/h |
Complémentaires1
| Type De Contacts Auxiliaires | type liés mécaniquement 1 NO + 2 NF se conformer à CEI 60947-5-1 |
|---|
Environnement8
| Degré De Protection IP | IP20 face avant se conformer à CEI 60529 |
|---|---|
| Température De L'air Ambiant En Fonctionnement | -5…60 °C |
| Température Ambiante Pour Le Stockage | -60…80 °C |
| Altitude De Fonctionnement | 0...3000 m |
| Hauteur | 166 mm |
| Largeur | 55 mm |
| Profondeur | 156 mm |
| Poids Net | 1,3 kg |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,700 cm |
| Largeur De L'emballage 1 | 20,000 cm |
| Longueur De L'emballage 1 | 22,700 cm |
| Poids De L'emballage (Kg) | 1,103 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 6 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,084 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 48 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 67,148 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
