TeSys LC1F - contacteur - 3P - AC-3 440V - 225A - bobine 48Vca
Pas en vente

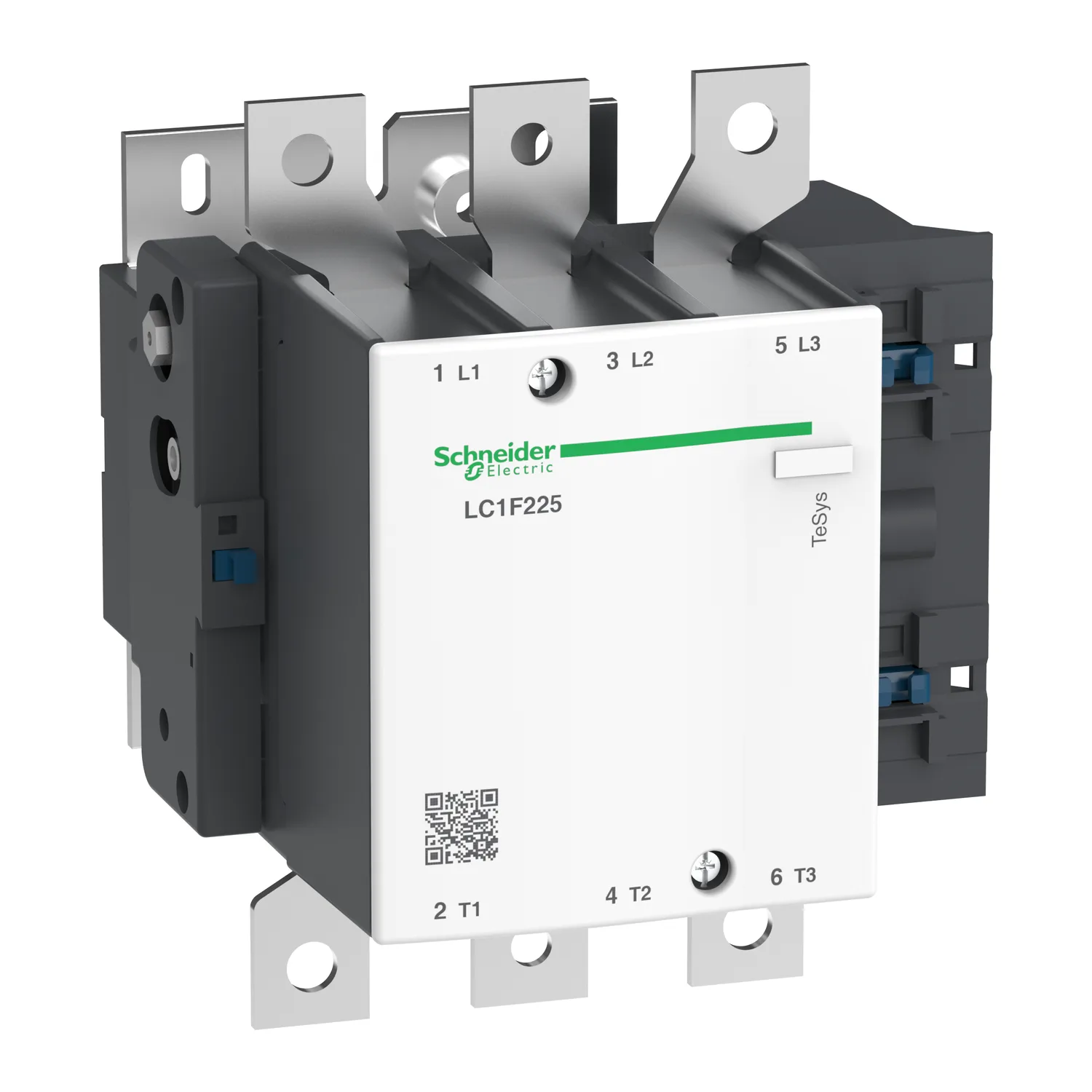

Schneider LC1F225E7, TeSys LC1F - contacteur - 3P - AC-3 440V - 225A - bobine 48Vca. Catégorie : TeSys F. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LC1F225E7
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme
- TeSys
- Gamme De Produit
- TeSys F
- Type De Produit Ou Équipement
- Contacteur
- Nom De L'appareil
- LC1F
Description du produit
Contacteur Tesys F - 3P (3 F) - AC-3 - <= 440 V 225 A - Bobine 48 V AC
Caractéristiques techniques
Principales10
| Gamme | TeSys |
|---|---|
| Gamme De Produit | TeSys F |
| Type De Produit Ou Équipement | Contacteur |
| Nom De L'appareil | LC1F |
| Application Du Contacteur | Charge résistive; Commande moteur |
| Catégorie D'emploi | AC-3; AC-1; AC-4 |
| Description Des Pôles | 3P |
| [Ue] Tension Assignée D'emploi | <= 460 V CC; <= 690 V CA 50/60 Hz |
| [Uc] Tension Circuit De Commande | 48 V CA 40...400 Hz |
| [Ie] Courant Assigné D'emploi | 315 A (at <40 °C) at <= 440 V AC-1; 225 A (at <55 °C) at <= 440 V AC-3 |
Complémentaires28
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
|---|---|
| [Ith] Courant Thermique Conventionnel | 315 A (à 40 °C) |
| Pouvoir Assigné De Coupure | 1800 A conforming to CEI 60947-4-1 |
| [Icw] Courant Assigné De Courte Durée Admissible | 1800 A 40 °C - 10 s; 1000 A 40 °C - 30 s; 850 A 40 °C - 1 min; 560 A 40 °C - 3 min; 440 A 40 °C - 10 min |
| Calibre Du Fusible À Associer | 315 A gG à <= 440 V; 250 A aM à <= 440 V |
| Impédance Moyenne | 0,32 mOhm - Ith 315 A 50 Hz |
| [Ui] Tension Assignée D'isolement | 1000 V se conformer à CEI 60947-4-1; 1500 V se conformer à VDE 0110 groupe C |
| Puissance Dissipée Par Pôle | 32 W AC-1; 16 W AC-3 |
| Catégorie De Surtension | III |
| Composition Des Contacts Pôle Puissance | 3 NO |
| Puissance Moteur KW | 110 kW at 380...400 V CA 50/60 Hz (AC-3); 110 kW at 415 V CA 50/60 Hz (AC-3); 110 kW at 440 V CA 50/60 Hz (AC-3); 129 kW at 500 V CA 50/60 Hz (AC-3); 129 kW at 660...690 V CA 50/60 Hz (AC-3); 63 kW at 220...230 V CA 50/60 Hz (AC-3); 40 kW at 400 V CA 50/60 Hz (AC-4) |
| Plage De Tension Du Circuit De Commande | Opérationnel: 0,85…1,1 Uc 40...400 Hz (à 55 °C); Perte de niveau: 0,2...0,55 Uc 40...400 Hz (à 55 °C) |
| Durée De Vie Mécanique | 10 Mcycles |
| Puissance D'appel En VA | 1070 VA, 40...400 Hz cos phi 0,9 (à 20 °C) |
| Consommation Moyenne Au Maintien En VA | 9,9 VA, 40...400 Hz cos phi 0,9 (à 20 °C) |
| Vitesse De Commande Maximale | 2400 cyc/h 55 °C |
| Temps De Fonctionnement | 35 ms fermeture (à Uc); 130 ms ouverture (à Uc) |
| Mode De Raccordement | Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible sans embout; Circuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²flexible sans embout; Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible avec embout; Circuit de commande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²flexible avec embout; Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm² |
| Couple De Serrage | Circuit de commande :1,2 N.m; Circuit de puissance :35 N.m |
| Support De Montage | Platine |
| Dissipation Thermique | 8…9,8 W |
| Plage De Puissance Moteur | 55…100 kW à 200…240 V 3 phases; 110…220 kW à 480…500 V 3 phases; 110…220 kW à 380…440 V 3 phases |
| Type De Démarreur Moteur | Contacteur en ligne direct |
| Tension De La Bobine Du Contacteur | 48 V CA standard |
| Normes | EN 60947-1; CEI 60947-1; JIS C8201-4-1; EN 60947-4-1; CEI 60947-4-1 |
| Certifications Du Produit | CB; RMRoS; ABS; CSA; UL; BV; DNV; RINA; LROS (Lloyds register of shipping); UKCA |
| Code De Compatibilité | LC1F |
| Type De Circuit De Commande | CA à 40...400 Hz |
Environnement10
| Degré De Protection IP | IP20 face avant avec protecteurs se conformer à CEI 60529; IP20 face avant avec protecteurs se conformer à VDE 0106 |
|---|---|
| Traitement De Protection | TH |
| Température De L'air Ambiant En Fonctionnement | -5…55 °C |
| Température Ambiante Pour Le Stockage | -60…80 °C |
| Température Ambiante Autour De L'appareil | -40…70 °C |
| Hauteur | 197 mm |
| Largeur | 168,5 mm |
| Profondeur | 181 mm |
| Altitude De Fonctionnement | 3000 m sans déclassement |
| Poids Net | 4,75 kg |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 21,000 cm |
| Largeur De L'emballage 1 | 22,000 cm |
| Longueur De L'emballage 1 | 23,000 cm |
| Poids De L'emballage (Kg) | 5,264 kg |
| Type D'emballage 2 | P06 |
| Nb Produits Dans L'emballage 2 | 8 |
| Hauteur De L'emballage 2 | 75,000 cm |
| Largeur De L'emballage 2 | 80,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 53,472 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
