Schneider

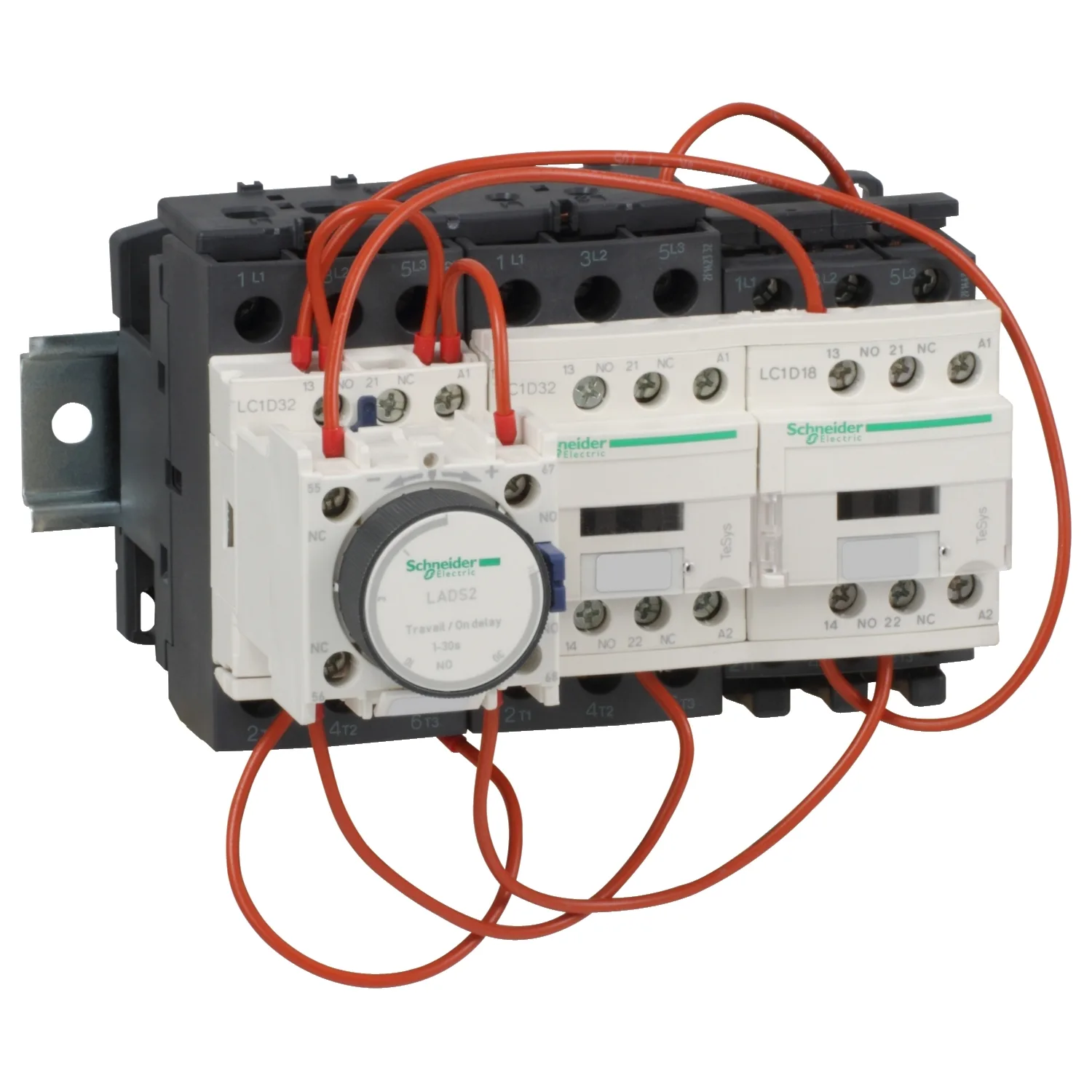

TeSys LC3D - démarreur étoile triangle sur platine - bobine 380Vca
Pas en vente
Schneider LC3D32AQ7, TeSys LC3D - démarreur étoile triangle sur platine - bobine 380Vca. Catégorie : TeSys Deca Advanced. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LC3D32AQ7
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys D
- Type De Produit Ou Équipement
- Démarreur étoile triangle
- Nom De L'appareil
- LC3D
Description du produit
Démarreur étoile-triangle sur plaque de montage Tesys Lc3-d - Bobine 380 V AC
Caractéristiques techniques
Principales24
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys D |
| Type De Produit Ou Équipement | Démarreur étoile triangle |
| Nom De L'appareil | LC3D |
| Application Du Contacteur | Commande moteur |
| Catégorie D'emploi | AC-3 |
| Présentation Du Produit | Précâblé |
| Description Des Pôles | 3 3P |
| Composition Des Contacts Pôle Puissance | 3 3 NO |
| [Ue] Tension Assignée D'emploi | Circuit de puissance : <= 690 V CA 25...400 Hz |
| [Ie] Courant Assigné D'emploi | 32 A (at <60 °C) at <= 440 V CA AC-3 for circuit de puissance |
| Puissance Moteur KW | 15 kW à 220/230 V CA 50/60 Hz; 25 kW à 380/400 V CA 50/60 Hz; 30 kW à 415 V CA 50/60 Hz; 30 kW à 440 V CA 50/60 Hz |
| Type De Circuit De Commande | CA à 50/60 Hz |
| [Uc] Tension Circuit De Commande | 380 V CA 50/60 Hz |
| Composition Contact Auxiliaire | 1 NF pour contacteur étoile KM1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947 |
| Catégorie De Surtension | III |
| [Ui] Tension Assignée D'isolement | Circuit de puissance : 690 V se conformer à CEI 60947-4-1; Circuit de puissance : 600 V CSA certifié; Circuit de puissance : 600 V UL certifié; Circuit de signalisation : 690 V se conformer à CEI 60947-1; Circuit de signalisation : 600 V CSA certifié; Circuit de signalisation : 600 V UL certifié |
| Durée De Vie Électrique | 1,65 Mcycles 32 A AC-3 à Ue <= 440 V |
| Coque De Protection | Couvercle de protection |
| Type D'interverrouillage | Mécanique |
| Support De Montage | Platine |
| Normes | UL 508; CEI 60947-4-1; EN 60947-4-1; CEI 60947-5-1; CSA C22.2 No 14; EN 60947-5-1 |
| Certifications Du Produit | UL; LROS (Lloyds register of shipping); CSA; DNV; GL; BV; GOST; CCC; RINA |
Complémentaires19
| Mode De Raccordement | Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout; Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout; Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout; Circuit de commande: b |
|---|---|
| Couple De Serrage | Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm; Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2; Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm; Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 |
| Durée De Vie Mécanique | 15 Mcycles |
| Vitesse De Commande Maximale | 30 cyc/h 60 °C |
| Temps De Démarrage | 30 s |
| Technologie Bobine | Sans module d'antiparasitage intégré |
| Plage De Tension Du Circuit De Commande | Perte de niveau : 0,3...0,6 Uc à 50/60 Hz (à <60 °C); Opérationnel : 0,8...1,1 Uc à 50 Hz (à <60 °C); Opérationnel : 0,85…1,1 Uc à 60 Hz (à <60 °C) |
| Puissance D'appel En VA | 70 VA 60 Hz cos phi 0,75 (à 20 °C); 70 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation Moyenne Au Maintien En VA | 7,5 VA 60 Hz cos phi 0,3 (à 20 °C); 7 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation Thermique | 2…3 W à 50/60 Hz |
| Type De Contacts Auxiliaires | Liés mécaniquement se conformer à CEI 60947-5-1 3 1 NO + 1 NF; Contact miroir se conformer à CEI 60947-4-1 3 1 NF |
| Fréquence Circuit Signalisation | 25...400 Hz |
| Courant Commuté Minimum | 5 mA pour circuit de signalisation |
| Tension De Commutation Minimum | 17 V pour circuit de signalisation |
| Temps De Non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO; 1,5 ms sur excitation entre contact NF et NO |
| Largeur | 166 mm |
| Hauteur | 124 mm |
| Profondeur | 149 mm |
| Poids Net | 2,03 kg |
Environnement11
| Résistance D'isolement | > 10 MOhm pour circuit de signalisation |
|---|---|
| Degré De Protection IP | IP20 face avant se conformer à CEI 60529 |
| Tenue Climatique | se conformer à IACS E10; se conformer à CEI 60947-1 Annexe Q catégorie D |
| Traitement De Protection | TH se conformer à CEI 60068-2-30 |
| Degré De Pollution | 3 |
| Température Ambiante Pour Le Stockage | -60…80 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C à Uc |
| Altitude De Fonctionnement | 3000 m sans déclassement |
| Tenue Au Feu | 850 °C se conformer à CEI 60695-2-1 |
| Tenue À La Flamme | V1 se conformer à UL 94 |
| Tenue Mécanique | Vibrations contacteur ouvert : 2 Gn, 5 à 300 Hz; Vibrations contacteur fermé : 4 Gn, 5...300 Hz; Chocs contacteur fermé : 15 Gn pour 11 ms; Chocs contacteur ouvert : 8 Gn pour 11 ms |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 18 cm |
| Largeur De L'emballage 1 | 16 cm |
| Longueur De L'emballage 1 | 23,5 cm |
| Poids De L'emballage (Kg) | 1,73 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
