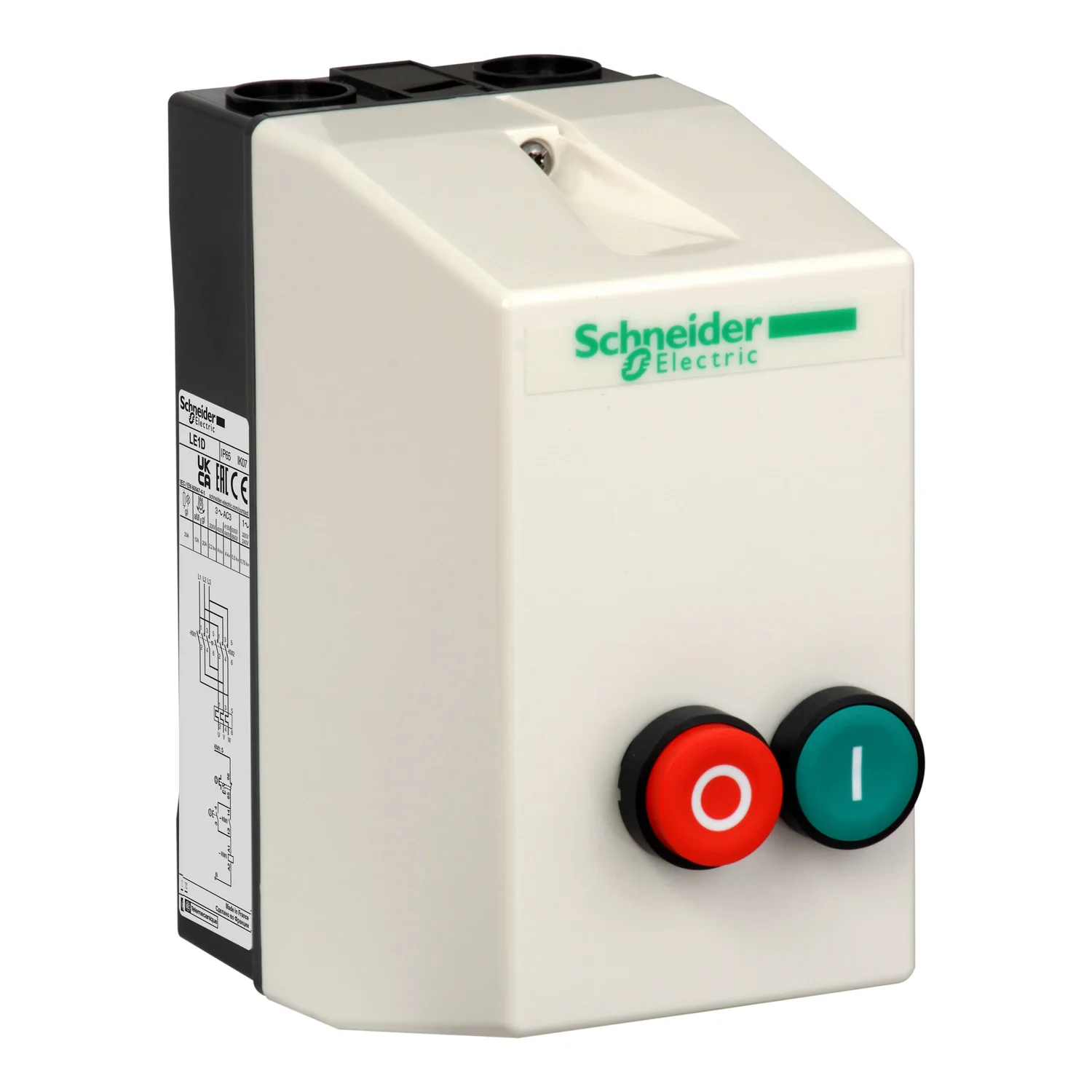

TeSys LE1D - démarreur en coffret - 12A - bobine 380Vca
Schneider LE1D12Q7, TeSys LE1D - démarreur en coffret - 12A - bobine 380Vca. Catégorie : TeSys LE. Demandez un devis pour le prix et le délai.
- Référence :LE1D12Q7
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :160.65 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys LE
- Nom Abrégé De L'appareil
- LE1D
- Type De Produit Ou De Composant
- Démarreur direct sous coffret
Description du produit
Démarreur sous coffret TeSys Control avec contacteur pour moteurs 3P jusqu'à 5,5 kW@400 V (12A AC-3). À compléter par un relais de surcharge Deca pour protéger le moteur contre les surcharges. Démarreurs moteur ON/OFF : contrôle du sens de rotation à 1 direction d'un moteur triphasé par boutons vert et rouge. Boîtier en matériau ABS auto-extinguible, protection IP65. Contient un contacteur LC1D pré-câblé avec circuit de commande 380V 50/60Hz. Conforme à la norme IEC 60947-4-1, compatible Green Premium (RoHS/REACh).
Caractéristiques principales
- Le boîtier en polycarbonate offre un haut niveau de protection contre l'eau, la poussière et le blocage mécanique
- Produit respectueux de l'environnement
- Bonne performance de protection du moteur contre la surcharge, fonctionnement avec relais de surcharge
- Facile à utiliser grâce aux boutons ON/OFF en façade
- Multiples méthodes de réarmement : manuel et à distance
Caractéristiques techniques
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys LE |
| Nom Abrégé De L'appareil | LE1D |
| Type De Produit Ou De Composant | Démarreur direct sous coffret |
| Application De L'appareil | Standard |
| Catégorie D'emploi | AC-3 |
| Composition De L'appareil | Contacteur, Relais de protection thermique à commander séparément, Relais de protection thermique à commander séparément |
| [Ie] Courant Assigné D'emploi | 12 A AC-3 |
| Puissance Moteur KW | 3 kW à 220/230 V AC 50/60 Hz, 7,5 kW à 500 V AC 50/60 Hz, 7,5 kW à 660/690 V AC 50/60 Hz, 5,5 kW à 380/400 V AC 50/60 Hz, 5,5 kW à 415 V AC 50/60 Hz, 5,5 kW à 440 V AC 50/60 Hz |
| [Ithe] Courant Thermique Conventionnel Sous Boîtier | 12 A |
| Tension Du Circuit De Commande | 380 V AC 50/60 Hz |
| Type De Commande | Bouton-poussoir marche vert I, Bouton-poussoir arrêt/réarmement rouge O |
| Nombre D'entrées De Câble | 2 cable entry : ISO20 haut, 2 cable entry : ISO20 bas, 2 cable entry : Pg 13 bas, 2 cable entry : Pg 16 bas |
| Largeur | 88 mm |
| Hauteur | 166 mm |
| Profondeur | 128.5 mm |
| Poids Du Produit | 0.92 kg |
| Matériau | Polycarbonate |
| Degré De Protection IP | IP65 conforme à IEC 60529 |
| Degré De Protection IK | IK07 conforme à IEC 60529 |
| Normes | IEC 60947-4-1 |
| Température Ambiante De Fonctionnement | -5...40 °C |
| Caractéristique Environnementale | Environnement standard |
| Statut Offre Durable | Produit Green Premium |
| ROHS | Conforme - depuis 0817 - Déclaration de conformité Schneider Electric |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie | Aucune opération de recyclage spécifique requise |
