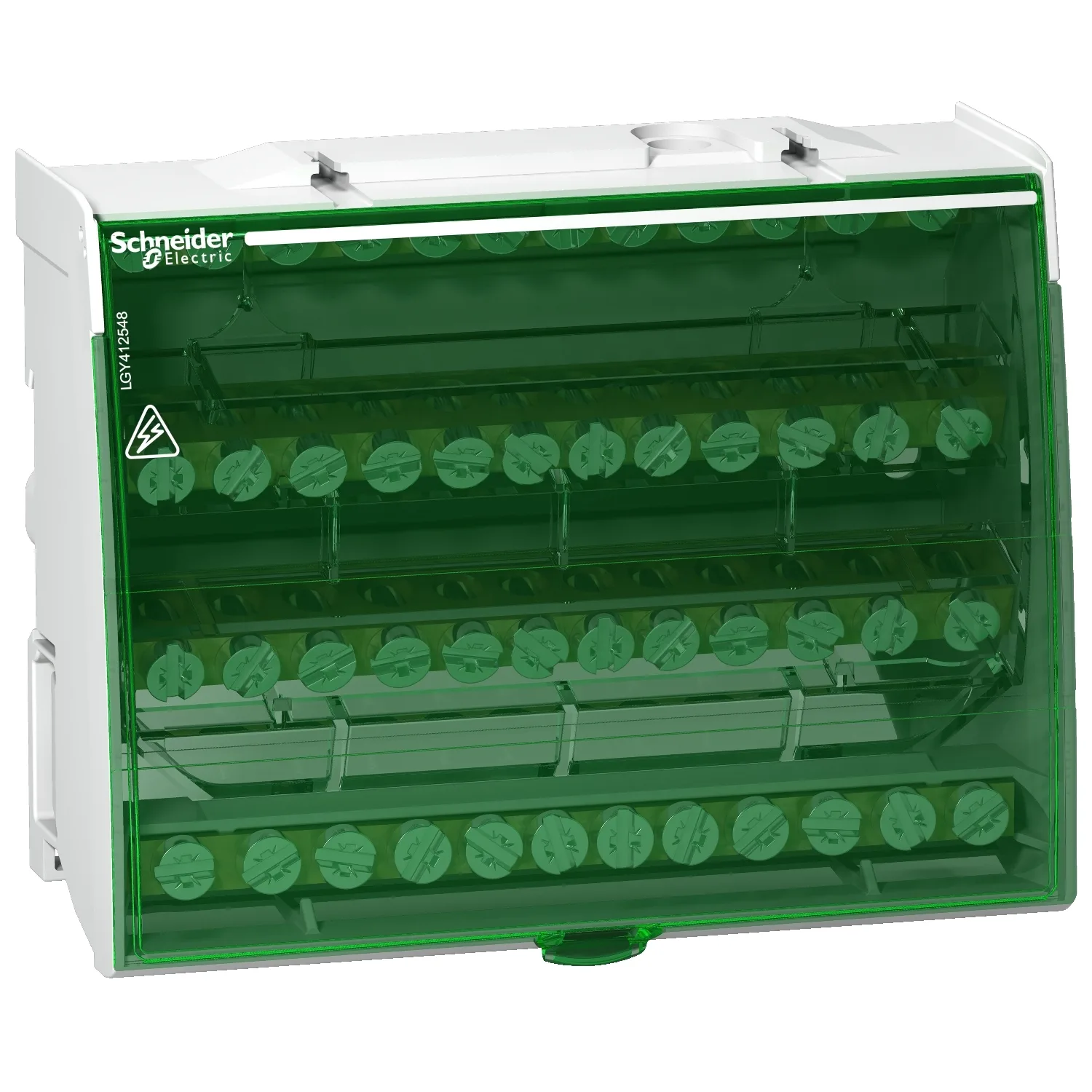

Linergy DS - Répartiteur étagé tétrapolaire - 125A - 4x12 trous
Schneider LGY412548, Linergy DS - Répartiteur étagé tétrapolaire - 125A - 4x12 trous. Catégorie : Prisma Plus G. Demandez un devis pour le prix et le délai.
- Référence :LGY412548
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :53.60 EUR (Request a quote)
Caractéristiques clés
- Gamme
- Linergy
- Nom Du Produit
- Linergy DS
- Type De Produit Ou Équipement
- Répartiteur
- Support De Montage
- Rail DIN
Description du produit
- Schneider Electric propose, parmi sa gamme Linergy, un répartiteur étagé de distribution tétrapolaire de calibre 125 A, pour la gestion de l’alimentation des équipements de vos clients
- Encliquetable sur rail DIN, sa mise en œuvre est simple et rapide
- Le raccordement se fait grâce à ses borniers accessibles derrière un capot de protection translucide, répartissant sur quatre étages les différentes phases et le neutre, chacun ayant 11 terminaisons
- Compact, il s’insère facilement dans l’ensemble d’appareillage et offre la possibilité de voir immédiatement les liaisons avec le circuit par sa façade transparente de couleur verte
- La mise en place et la maintenance des dispositifs d’alimentation de vos clients sont simples & rapides grâce aux appareils et accessoires de la gamme Linergy
Caractéristiques principales
- Alimentation électrique simplifiée pour les arrivées principales
- Equilibrage de phase facile
- Câblage facile et sans effort grâce à une excellente accessibilité
- Câblage visible
- Isolement entre phases
- Les blocs de distribution unipolaires sont adjacents et peuvent être pontés
Caractéristiques techniques
Principales3
| Gamme | Linergy |
|---|---|
| Nom Du Produit | Linergy DS |
| Type De Produit Ou Équipement | Répartiteur |
Complémentaires19
| Support De Montage | Rail DIN |
|---|---|
| Compatibilité De Gamme | Prisma G; Prisma P; Prisma PH; Prisma Pack; PanelSeT; Kaedra; Pragma; TeSys; ComPacT |
| Compatibilité Produit | Enveloppes Spacial |
| Description Des Pôles | 4P |
| Départs Du Bornier Répartiteur | 4 x 12 trous |
| [Ue] Tension Assignée D'emploi | 230 V CA Ph/N; 440 V CA Ph/Ph |
| [Ui] Tension Assignée D'isolement | 500 V CA |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ie] Courant Assigné D'emploi | 125 A à 40 °C |
| [Icw] Courant Assigné De Courte Durée Admissible | 4,2 kApour 1 s |
| [Ipk] Courant Assigné De Crête Admissible | 26 kA |
| Mode De Raccordement | Distribution: borne à vis 4 cable(s) 1,5…16 mm² rigide; Distribution: borne à vis 4 cable(s) 1,5…10 mm² flexible avec embout; Alimentation: borne à vis 1 cable(s) 10…35 mm² rigide; Alimentation: borne à vis 1 cable(s) 4…25 mm² flexible avec embout; Distribution: borne à vis 7 cable(s) 2,5…25 mm² rigide; Distribution: borne à vis 7 cable(s) 1,5…16 mm² flexible avec embout |
| Couple De Serrage | Distribution: 2 N.m plat screwdriver 7,5 mm; Distribution: 2 N.m PZ2 screwdriver 7,5 mm; Alimentation: 2,5 N.m plat screwdriver 9 mm; Alimentation: 2,5 N.m PZ2 screwdriver 9 mm; Distribution: 2 N.m plat screwdriver 6,5 mm; Distribution: 2 N.m PZ2 screwdriver 6,5 mm |
| Pas De 9 Mm | 14 |
| Hauteur | 100 mm |
| Largeur | 126 mm |
| Profondeur | 50,5 mm |
| Poids Net | 0,386 kg |
| Couleur | Blanc (RAL 9003) |
Environnement5
| Degré De Pollution | 3 |
|---|---|
| Catégorie De Surtension | III |
| Tenue Diélectrique | 2500 V |
| Normes | EN/IEC 61439-1; EN/IEC 60947-7-1 |
| Température De L'air Ambiant En Fonctionnement | -25…55 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,500 cm |
| Largeur De L'emballage 1 | 10,700 cm |
| Longueur De L'emballage 1 | 13,000 cm |
| Poids De L'emballage (Kg) | 453,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 20 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 9,500 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 160 |
| Hauteur De L'emballage 3 | 45,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 90,760 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
