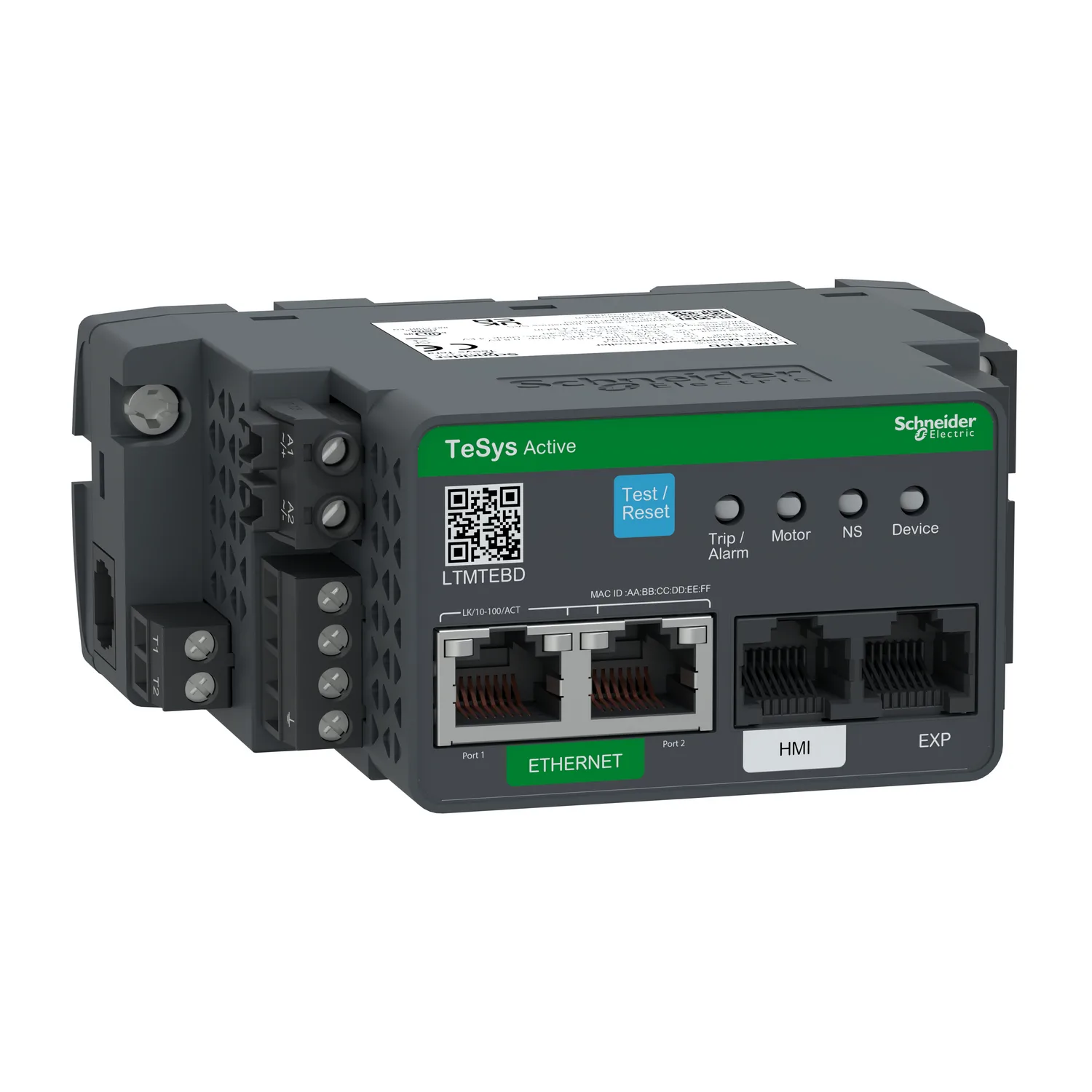

TeSys Tera, Unité de relais moteur électronique, EtherNet TCP/IP, 24 V CC
Schneider LTMTEBD, TeSys Tera, Unité de relais moteur électronique, EtherNet TCP/IP, 24 V CC. Catégorie : TeSys Tera. Demandez un devis pour le prix et le délai.
- Référence :LTMTEBD
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,488.90 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys Tera
- Nom De L'appareil
- LTMT
- Type De Produit Ou Équipement
- Contrôleur du moteur
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Cette unité principale de relais moteur électronique permet de surveiller et contrôler un TeSys Tera.
- Ce produit assure la liaison de communication entre la mesure du TeSys Tera et le logiciel à SoMove ou un terminal graphique via le protocole de communication EtherNet TCP/IP.</p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>La mise en service est simple et rapide grâce à un logiciel de configuration.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Le produit se connecte à So move, EcoStruxure et à des terminaux graphiques.
- </p>
Caractéristiques principales
- Raccordement logiciel configuration So move
- Connexion au terminal TeSys Tera
Caractéristiques techniques
Principales10
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys Tera |
| Nom De L'appareil | LTMT |
| Type De Produit Ou Équipement | Contrôleur du moteur |
| Application De L'appareil | Surveillance de l'équipement et contrôle |
| [Us] Tension D'alimentation | 24 V CC |
| Consommation Électrique | 56...127 mA |
| Limites De La Tension D'alimentation | 18…30 V CC |
| Protocole De Port De Communication | Ethernet TCP/IP |
| Type De Bus | Ethernet IEEE 802.3 interface, adressage 0...159, vitesse de communication 10...100 Mbit/s, 2xRJ45 avec 4 paires de câble blindé |
Complémentaires24
| [Ui] Tension Assignée D'isolement | 690 V CA se conformer à CEI 60185 |
|---|---|
| Résistance De Court-circuit | 100 kA |
| Catégorie De Surtension | III |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 0,8 kV |
| Calibre Du Fusible À Associer | 0,5 A gG pour circuit de commande |
| Type De Protection | Protection surcharge; Stalled rotor; Rotor verrouillé; Court-circuit; Sous intensité; Surintensité; Déséquilibre de courant; Inversion de phase; Perte de phase; Earth fault protection internal; Earth fault protection external; Excessive starting time; Max number of start; Sous-tension; Surtension; Voltage unbalance; Sous fréquence; Surfréquence; Reacceleration; Temperature protection; Analog input |
| Type De Diagnostic Réseau Et Machine | Motor statistics; Motor status; Enregistrement d'événements; Compteur heures de fonctionnement /temps de marche; Number of starts and stops; Running hours /stop hours counter; Start curve showing motor start record; Pre-alarms; Informations sur l'historique des déclenchements; Alarm counters |
| Nombre D'entrée Logique | 4 |
| Courant D'entrée | 7 mA à 24 V |
| Etat Actuel 0 Garanti | Entrée logique: 0...12 V et 5 mA pour 10 ms |
| Etat Actuel 1 Garanti | Entrée logique: 18…30 V et 5 mA pour 10 ms |
| Maximum Output Switching Frequency | 2 Hz |
| Courant De Charge | 10 A à 250 V CA/CC; 5 A à 30 V CC |
| Puissance Autorisée | 480 VA (AC-15), Ie = 2 A, 500000 cycle (sortie); 30 W (DC-13), Ie = 1,25 A, 500000 cycle (sortie) |
| Vitesse De Commande Maximale | 1800 cyc/h |
| Type Et Composition Des Contacts | 2 NO signal de défaut; 1 NO + 1 NF signal de défaut |
| Type De Comptage | Thermal memory; Line, phase and average current; Line to line and average voltage; Motor temperature input; Courant défaut terre Ig; Puissance active et réactive; Énergie active et réactive; Fréquence; Distorsion harmonique totale de tension THD (V); Distorsion harmonique totale de tension THD (U); Distorsion harmonique totale de courant THD (I); Séquence de phase |
| Précision De Mesure | 1 % courant (0.3...3 A); 1 % courant (2.5...25 A); 3 % courant (7...70 A); 3 % courant (10...100 A); 1 % tension (110...690 V); +/- 2.5 % mesure externe du courant de défaut de la terre; +/- 3...5 % mesure interne du courant de défaut de la terre (current > 0.03 A in the 0.3...3 A range); +/- 3...5 % mesure interne du courant de défaut de la terre (current > 0.25 A in the 2.5...25 A range); +/- 3. |
| "Pas" De Raccordement | 7,5 mm for supply voltage; 5,0 mm for others |
| Mode De Raccordement | Circuit de commande: connecteur 1 câble(s) 0,2…2,5 mm² (AWG 24...AWG 14)flexible sans embout; Circuit de commande: connecteur 2 câble(s) 0,2…1,5 mm² (AWG 24...AWG 14)flexible sans embout; Circuit de commande: connecteur 1 câble(s) 0,25…2,5 mm² (AWG 24...AWG 14)flexible avec embout avec embout; Circuit de commande: connecteur 2 câble(s) 0,2…1,5 mm² (AWG 24...AWG 14)flexible avec embout avec embout; |
| Largeur | 112 mm |
| Hauteur | 45 mm |
| Profondeur | 90 mm |
| Services Web | Serveur web |
Environnement8
| Normes | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
|---|---|
| Certifications Du Produit | UL; CEI; cUL |
| Tenue Au Feu | 650 °C se conformer à CEI 60947-1; 960 °C se conformer à UL 94 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -40…80 °C |
| Altitude De Fonctionnement | <= 2000 m sans déclassement |
| Tenue Mécanique | Vibrations fixé sur rail symétrique : 1 Gn, 5 à 300 Hz se conformer à EN/CEI 60068-2-27 |
| Degré De Protection IP | IP20 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,200 cm |
| Largeur De L'emballage 1 | 9,700 cm |
| Longueur De L'emballage 1 | 13,500 cm |
| Poids De L'emballage (Kg) | 288,000 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 4 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 1,425 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
