Schneider

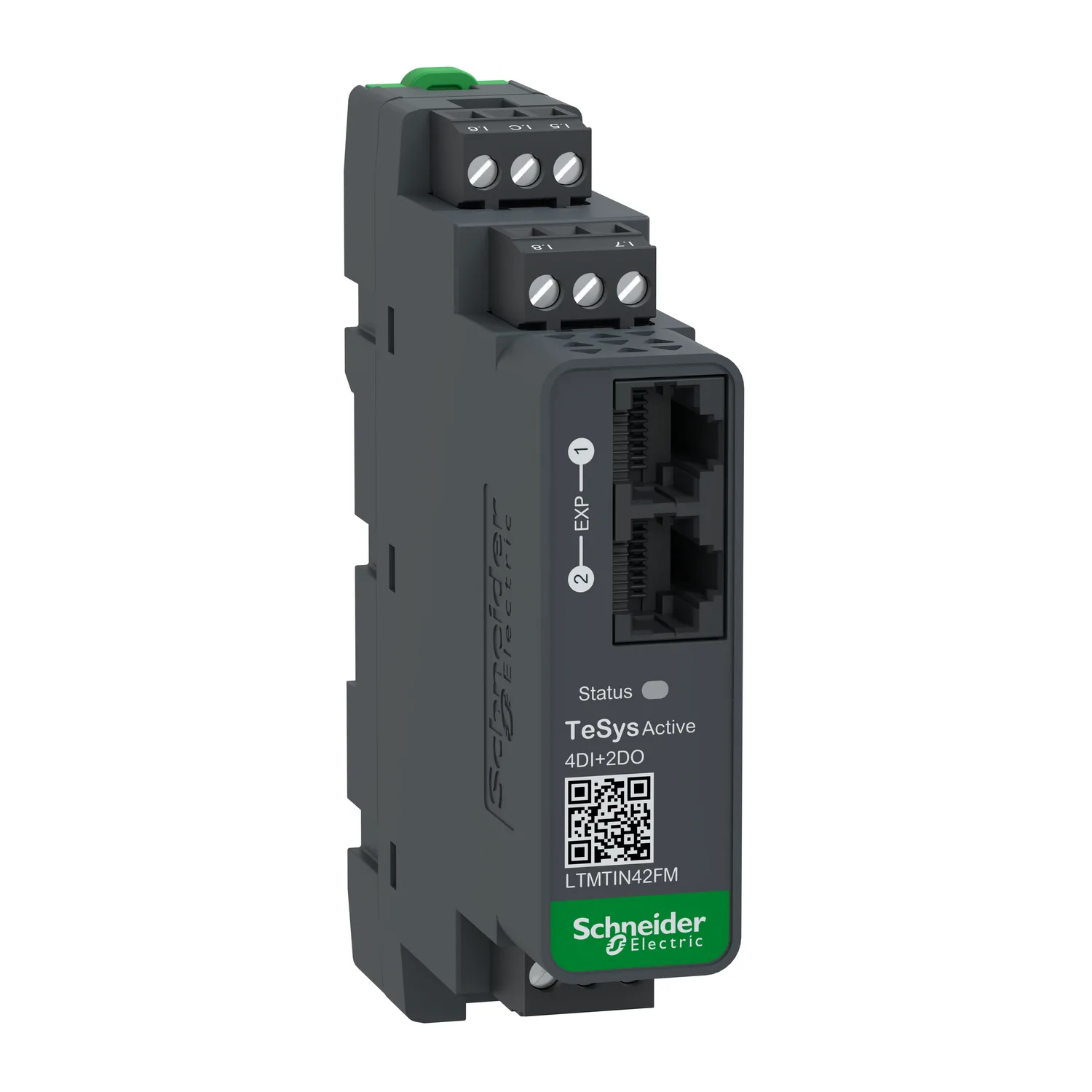

TeSys Tera, Extension de relais moteur électronique, 4E et 2S, 100 à 240VAC
Schneider LTMTIN42FM, TeSys Tera, Extension de relais moteur électronique, 4E et 2S, 100 à 240VAC. Demandez un devis pour le prix et le délai.
- Référence :LTMTIN42FM
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :323.40 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys Tera
- Nom De L'appareil
- LTMT
- Type De Produit Ou Équipement
- Module d’extension
Description du produit
- <p>Ce module d'extension de 4 entrées et de 2 sorties TOR AC (100 à 240V AC/DC) permet de faire surveiller et de contrôler l'équipement.
- Il s'installe sur un TeSys Tera via un câble d'extension de la gamme TeSys Tera.</p>
Caractéristiques principales
- Extension d'informations
- Commande d'entrées/sorties 100 à 240V AC/DC
Caractéristiques techniques
Principales7
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys Tera |
| Nom De L'appareil | LTMT |
| Type De Produit Ou Équipement | Module d’extension |
| Application De L'appareil | Surveillance de l'équipement et contrôle |
| Compatibilité De Gamme | TeSys TeSys Tera contrôleur du moteur |
| Alimentation | Via le contrôleur |
Complémentaires23
| [Ui] Tension Assignée D'isolement | 690 V se conformer à EN/IEC 60947-1 |
|---|---|
| Catégorie De Surtension | III |
| Degré De Pollution | 3 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV circuit de mesure du courant ou de la tension se conformer à EN/IEC 60947-4-1; 0,8 kV alimentation, entrées et sorties se conformer à EN/IEC 60947-4-1 |
| Type De Protection | Earth fault protection external; Temperature protection; Analog input protection; DI interlock protection |
| Etat Actuel 0 Garanti | Entrée logique: 0...60 V et 5 mA pour 10 ms |
| Etat Actuel 1 Garanti | Entrée logique: 85...265 V et 5 mA pour 10 ms |
| Maximum Output Switching Frequency | 2 Hz |
| Courant De Charge | 10 A à 250 V CA/CC; 5 A à 30 V CC |
| Résistance De Court-circuit | 100 kA conforming to EN/IEC 60947-4-1 |
| Vitesse De Commande Maximale | 1800 cyc/h |
| Type Et Composition Des Contacts | Sans |
| Mode D'installation | Encastré |
| "Pas" De Raccordement | 5,0 mm |
| Mode De Raccordement | Circuit de commande: connecteur 1 câble(s) 0,2…2,5 mm² (AWG 24...AWG 14)tressé souple sans embout; Circuit de commande: connecteur 2 câble(s) 0,2…1,5 mm² (AWG 24...AWG 16)tressé souple sans embout; Circuit de commande: connecteur 1 câble(s) 0,2…2,5 mm² (AWG 24...AWG 14)rigide sans embout; Circuit de commande: connecteur 2 câble(s) 0,2…1,0 mm² (AWG 24...AWG 18)rigide sans embout; Circuit de command |
| Type D'entrée | Entrée logique x4 entrée(s), |
| Type De Sortie | 2 xsortie logique |
| Puissance Autorisée | 480 VA (AC-15), Ie = 2 A, 1800 cycle (sortie); 30 W (DC-13), Ie = 1,25 A, 1800 cycle (sortie) |
| Compatibilité Électromagnétique | Décharge électrostatique, niveau 3, 8 kV air, 4 kV contact; Transitoire rapide en salves, niveau 3, 2 kV; Immunité aux interférences électromagnétiques, niveau 3, 10 V/m; Immunity to shock waves, niveau 3, 2 kV |
| Profondeur | 120,7 mm |
| Hauteur | 61 mm |
| Largeur | 45 mm |
| Couple De Serrage | Circuit de commande: 0,5 N.m - avec tournevis plat 3 mm |
Environnement9
| Certifications Du Produit | CEI; UL; cUL |
|---|---|
| Degré De Protection IP | IP20 |
| Normes | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
| Tenue Au Feu | 650 °C se conformer à EN/IEC 60695-2-12; 960 °C se conformer à UL 94 |
| Traitement De Protection | Cycles de 12 x 24 heures se conformer à EN/CEI 60068-2-30 |
| Température Ambiante Pour Le Stockage | -40…80 °C |
| Altitude De Fonctionnement | <= 2000 m sans déclassement |
| Tenue Mécanique | Chocs accélération d'une demi-onde sinusoïdale : 15 Gn pour 11 ms se conformer à EN/CEI 60068-2-27; Vibrations fixé sur rail symétrique : 1 Gn, 5 à 300 Hz se conformer à EN/CEI 60068-2-6; Vibrations monté sur plaque : 4 Gn, 5...300 Hz se conformer à EN/CEI 60068-2-6 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,000 cm |
| Largeur De L'emballage 1 | 9,700 cm |
| Longueur De L'emballage 1 | 12,500 cm |
| Poids De L'emballage (Kg) | 144,000 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 1,972 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
