Schneider

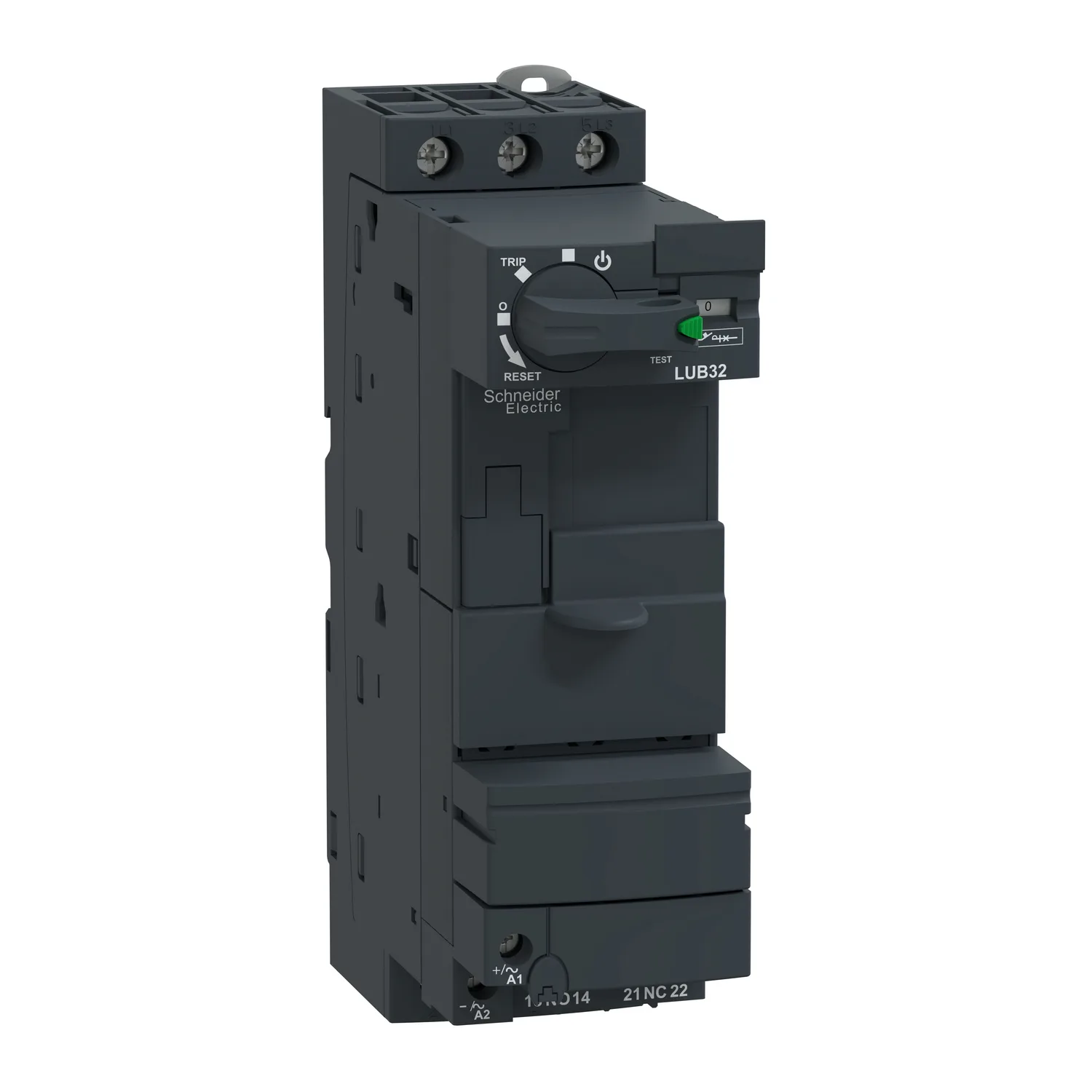

TeSys U - base puissance - 32A - circuit de contrôle à bornes à vis-étriers
Schneider LUB32, TeSys U - base puissance - 32A - circuit de contrôle à bornes à vis-étriers. Catégorie : TeSys Ultra. Demandez un devis pour le prix et le délai.
- Référence :LUB32
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :227.70 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys Ultra
- Nom De L'appareil
- LUB
- Type De Produit Ou Équipement
- Alimentation de base non inversible
Description du produit
- Base puissance standard TeSys U, 3 pôles (3NO), 32A / 690V, à compléter avec une unité de commande LUC pour former un démarreur-contrôleur TeSys U, pour les applications de moteurs triphasés jusqu'à 15kW à 400V
- Base composée de contacts de puissance, bobine de commande, poignée rotative
- La base dispose d'une conception modulaire pour des modules supplémentaires pour former un démarreur "tout en un" avec des fonctions de protection et de contrôle de base ou avancées
- Il est équipé d'un bornier de commande et de volets obturateurs recouvrant les cavités vides
- Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure
- Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable
- Certifié lorsqu'il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine).
Caractéristiques principales
- Le nombre de sens de rotation à contrôler est 1
- Le type de contrôle à réaliser est le contrôle de base
- La structure modulaire plug & play vous aide à effectuer une maintenance rapide
- Accès direct aux informations détaillées de chaque départ-moteur de votre installation
- Système avancé de gestion de moteur
Caractéristiques techniques
Principales16
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys Ultra |
| Nom De L'appareil | LUB |
| Type De Produit Ou Équipement | Alimentation de base non inversible |
| Application De L'appareil | Commande moteur; Protection moteur |
| Description Des Pôles | 3P |
| Aptitude Au Sectionnement | Oui |
| [Ue] Tension Assignée D'emploi | 690 V CA pour circuit de puissance |
| Fréquence Du Réseau | 40...60 Hz |
| [Ith] Courant Thermique Conventionnel | 32 A |
| [Ie] Courant Assigné D'emploi | 32 A à <= 440 V; 23 A à 500 V; 21 A à 690 V |
| Catégorie D'emploi | AC-43; AC-44; AC-41 |
| [Ics] Pouvoir Assigné De Coupure De Service | 50 kA à 230 V; 50 kA à 440 V; 10 kA à 500 V; 4 kA à 690 V |
| Composition Contact Auxiliaire | 1 NO + 1 NF |
| Type De Contacts Auxiliaires | type contacts branchés (1 NO + 1 NF) se conformer à CEI 60947-4-1; type contact miroir (1 NF) se conformer à CEI 60947-1 |
| Tension Du Circuit De Commande [Uc] | 24 V CA 50/60 Hz; 24 V CC; 48...72 V CA 50/60 Hz; 48...72 V CC; 110...240 V CA 50/60 Hz; 110...220 V CC |
Complémentaires19
| Consommation Électrique Typique | 200 mA à 24 V CC I maximum lors de la fermeture avec LUCM; 220 mA à 24 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD; 220 mA à 24 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD; 25 mA à 110...220 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD; 25 mA à 110...240 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD; 280 mA à 110...220 V CC I maximum lors de la fermeture |
|---|---|
| Dissipation Thermique | 3 W pour circuit de commande avec LUCA, LUCB, LUCC, LUCD; 1,8 W pour circuit de commande avec LUCM |
| Niveau De Fiabilité De Sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1; B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Temps De Fonctionnement | 35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour circuit de commande; 50 ms à >= 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande; 60 ms à 48 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande; 70 ms à 24 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande; 65 ms fermeture avec LUCM pour circuit de commande |
| Durée De Vie Mécanique | 15 Mcycles |
| Vitesse De Commande Maximale | 3600 cyc/h |
| Certifications Du Produit | CE; UL; CSA; CCC; EAC; ASEFA; ATEX; Marine |
| Normes | EN 60947-6-2; CEI 60947-6-2; UL 60947-4-1, avec cloison de phase; CSA C22.2 No 60947-4-1, avec cloison de phase |
| [Ui] Tension Assignée D'isolement | 690 V se conformer à CEI 60947-6-2 (degré de pollution 3); 600 V se conformer à UL 60947-4-1; 600 V se conformer à CSA C22.2 No 60947-4-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-6-2 |
| Déconnexion Sécurisée Du Circuit | 400 V SELV entre les circuits de commande et auxiliaires se conformer à CEI 60947-1 annexe N; 400 V SELV entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 annexe N |
| Mode De Fixation | Clipsé (rail DIN); Vissé (platine) |
| Mode De Raccordement | Circuit de commande: borniers à vis-étrier 1 cable(s) 0,34…1,5 mm² flexible avec embout; Circuit de commande: borniers à vis-étrier 1 cable(s) 0,75…1,5 mm² flexible sans embout; Circuit de commande: borniers à vis-étrier 1 cable(s) 0,75…1,5 mm² rigide; Circuit de commande: borniers à vis-étrier 2 cable(s) 0,34…1,5 mm² flexible avec embout; Circuit de commande: borniers à vis-étrier 2 cable(s) 0,75 |
| Couple De Serrage | Circuit de commande: 0,8…1,2 N.m plat screwdriver 5 mm; Circuit de commande: 0,8…1,2 N.m cruciforme Philips n° 1 screwdriver 5 mm; Circuit de puissance: 1,9…2,5 N.m plat screwdriver 6 mm; Circuit de puissance: 1,9…2,5 N.m cruciforme Philips n° 2 screwdriver 6 mm; Circuit de puissance: 1,9…2,5 N.m pozidriv No 2 screwdriver 6 mm |
| Largeur | 45 mm |
| Hauteur | 154 mm |
| Profondeur | 126 mm |
| Poids Net | 0,9 kg |
| Code De Compatibilité | LUB |
Environnement15
| Degré De Protection IP | IP20 se conformer à CEI 60947-1 (face avant et borniers câblés); IP20 se conformer à CEI 60947-1 (autres faces); IP40 se conformer à CEI 60947-1 (zone de connexion extérieure de la face avant) |
|---|---|
| Traitement De Protection | TH se conformer à CEI 60068 |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C avec LUCM; -25…70 °C avec LUCA, LUCB, LUCC, LUCD |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Tenue Au Feu | 960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12; 650 °C se conformer à CEI 60695-2-12 |
| Altitude De Fonctionnement | 2000 m |
| Tenue Aux Chocs Mécaniques | 10 gn puissance pôles ouverts se conformer à CEI 60068-2-27; 15 gn puissance pôles fermés se conformer à CEI 60068-2-27 |
| Tenue Aux Vibrations | 2 gn (f= 5…300 Hz) puissance pôles ouverts se conformer à CEI 60068-2-27; 4 gn (f= 5…300 Hz) puissance pôles fermés se conformer à CEI 60068-2-27 |
| Tenue Aux Décharges Électrostatiques | 8 kV niveau 3 en plein air se conformer à CEI 61000-4-2; 8 kV niveau 4 avec contact se conformer à CEI 61000-4-2 |
| Onde De Choc Non-dissipative | 1 kV mode série 24...240 V CA se conformer à CEI 60947-6-2; 1 kV mode série 48...220 V CC se conformer à CEI 60947-6-2; 2 kV mode commun 24...240 V CA se conformer à CEI 60947-6-2; 2 kV mode commun 48...220 V CC se conformer à CEI 60947-6-2 |
| Tenue Aux Transitoires Rapides | 2 kV catégorie 3 liaison série se conformer à CEI 61000-4-4; 4 kV catégorie 4 tous les circuits sauf pour les connexions en série se conformer à CEI 61000-4-4 |
| Résistance Aux Champs Rayonnés | 10 V/m 3 se conformer à CEI 61000-4-3 |
| Tenue Aux Champs Radioélectriques | 10 V se conformer à CEI 61000-4-6 |
| Immunité Aux Micro Coupures | 3 ms pour circuit de commande |
| Immunité Aux Creux De Tension | 70 % / 500 ms se conformer à CEI 61000-4-11 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,500 cm |
| Largeur De L'emballage 1 | 13,800 cm |
| Longueur De L'emballage 1 | 16,900 cm |
| Poids De L'emballage (Kg) | 847,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 8,740 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 160 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 147,840 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
