Schneider

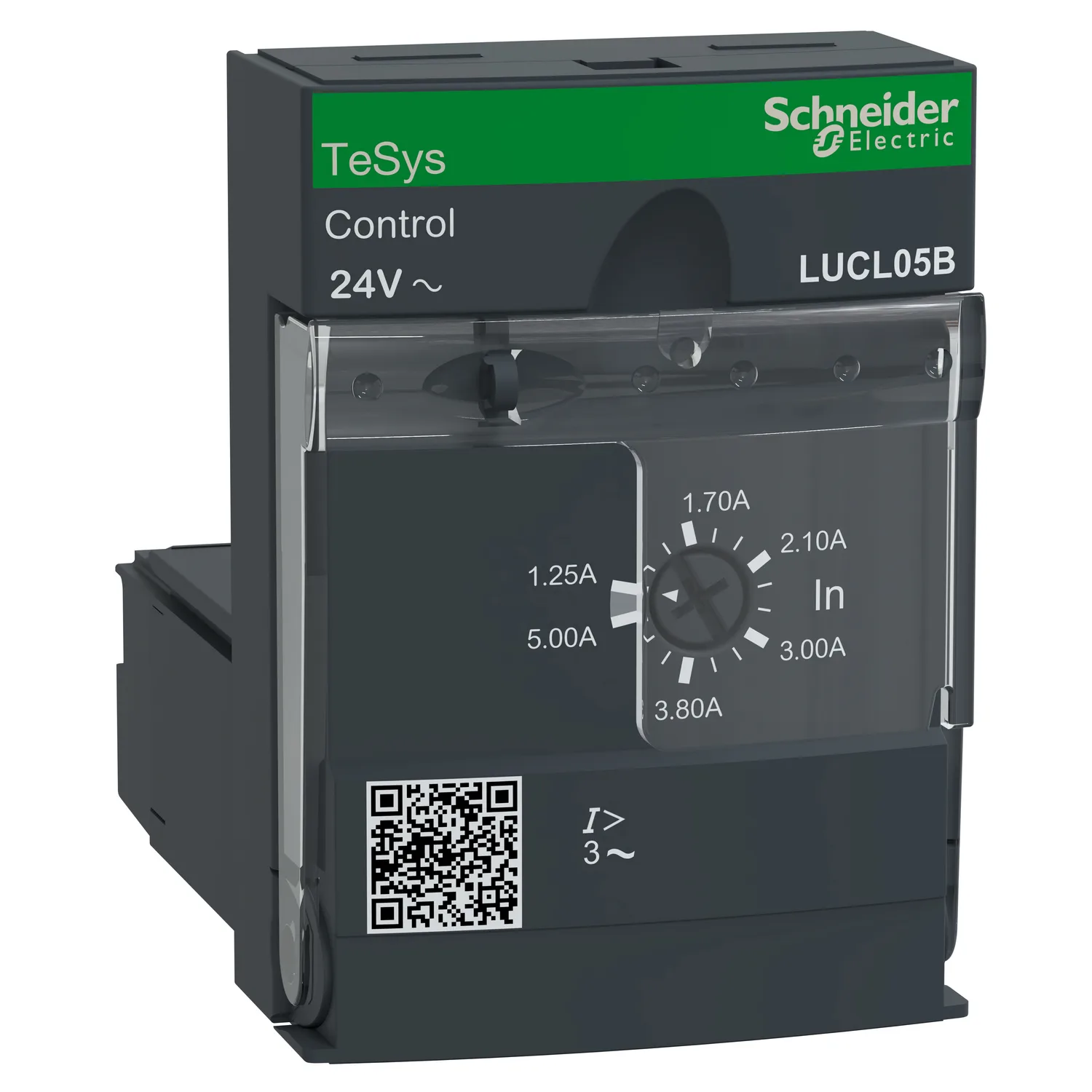

TeSys U - unité de contrôle magnétique protection - 1,25A à 5A - 24V CA
Schneider LUCL05B, TeSys U - unité de contrôle magnétique protection - 1,25A à 5A - 24V CA. Catégorie : TeSys Ultra. Demandez un devis pour le prix et le délai.
- Référence :LUCL05B
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :129.50 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Gamme De Produit
- TeSys Ultra
- Nom Du Produit
- TeSys Ultra
- Nom De L'appareil
- LUCL
Description du produit
Cette unité TeSys U s'insère dans les bases de puissance LUB12, LUB32, LUB38 pour former un démarreur TeSys U. Elle convient aux applications de moteurs triphasés jusqu'à 1,5kW à 400V. Elle protège contre les courts-circuits avec un courant nominal In 1,25-5A (In réglable par cadran) et un niveau de protection contre les surintensités à 14,2 x In. Elle s'utilise lorsqu'une base de puissance est connectée à un entraînement moteur ou à un démarreur progressif, offre une protection contre les surcharges. Elle s'utilise avec une tension de 24V AC pour le contrôle du démarreur (à travers les bornes de commande A1/A2 situées dans la base de puissance). Il est certifié lorsqu'il est utilisé avec une base d'alimentation LUB (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Caractéristiques principales
- Protection contre les surcharges et les courts-circuits.
- L'unité de contrôle comprend des composants électroniques et le cadran de réglage du courant.
- La structure modulaire plug & play vous aide à effectuer une maintenance rapide.
- Accès direct aux informations détaillées de chaque départ-moteur de votre installation.
- Système avancé de gestion de moteur.
Caractéristiques techniques
Principales17
| Gamme | TeSys |
|---|---|
| Gamme De Produit | TeSys Ultra |
| Nom Du Produit | TeSys Ultra |
| Nom De L'appareil | LUCL |
| Type De Produit Ou Équipement | Unité de contrôle magnétique |
| Application De L'appareil | Commande moteur; Protection moteur |
| Application Spécifique Du Produit | Protection de variateur de vitesse ou de démarreur progressif |
| Fonction Principale Disponible | Réinitialisation manuelle; Protection contre les courts-circuits |
| Compatibilité Produit | Base d'alimentation LUB12; Base d'alimentation LUB32; Base d'alimentation LUB38; Base d'alimentation LUB120; Base d'alimentation LUB320; Base d'alimentation LUB380; Discontacteur inverseur LU2B12B; Discontacteur inverseur LU2B32B |
| [Ue] Tension Assignée D'emploi | 690 V CA |
| Fréquence Du Réseau | 40...60 Hz |
| Type De Charge | Moteur triphasé - refroidissement: refroidissement naturel |
| Catégorie D'emploi | AC-41; AC-44; AC-43 |
| Puissance Moteur KW | 1,5 kW à 400...440 V CA 50/60 Hz; 2,2 kW à 500 V CA 50/60 Hz; 3 kW à 690 V CA 50/60 Hz |
| Plage De Réglage Du Courant Nominal Moteur | 1,25…5 A |
| Seuil De Déclenchement | 14,2 x Ir +/- 20 % |
| Tension Du Circuit De Commande [Uc] | 24 V CA |
Complémentaires15
| Plage De Tension Du Circuit De Commande | 20...26,5 V pour CA circuit 24 V en fonctionnement; 14,5 V pour CA circuit 24 V perte de niveau |
|---|---|
| Consommation Électrique Typique | 140 mA à 24 V CA I maximum lors de la fermeture avec LUB12; 220 mA à 24 V CA I maximum lors de la fermeture avec LUB32; 220 mA à 24 V CA I maximum lors de la fermeture avec LUB38; 70 mA à 24 V CA I eff étanche avec LUB12; 90 mA à 24 V CA I eff étanche avec LUB32; 90 mA à 24 V CA I eff étanche avec LUB38 |
| Dissipation Thermique | 2 W pour circuit de commande avec LUB12; 3 W pour circuit de commande avec LUB32; 3 W pour circuit de commande avec LUB38 |
| Temps De Fonctionnement | 35 ms ouverture avec LUB12 pour circuit de commande; 35 ms ouverture avec LUB32 pour circuit de commande; 35 ms ouverture avec LUB38 pour circuit de commande; 70 ms fermeture avec LUB12 pour circuit de commande; 70 ms fermeture avec LUB32 pour circuit de commande; 70 ms fermeture avec LUB38 pour circuit de commande |
| Normes | EN 60947-6-2; CEI 60947-6-2; UL 60947-4-1, avec cloison de phase; CSA C22.2 No 60947-4-1, avec cloison de phase |
| Certifications Du Produit | CE; EAC; ATEX |
| [Ui] Tension Assignée D'isolement | 690 V se conformer à CEI 60947-6-2; 600 V se conformer à UL 60947-4-1; 600 V se conformer à CSA C22.2 No 60947-4-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-6-2 |
| Déconnexion Sécurisée Du Circuit | 400 V SELV entre les circuits de commande et auxiliaires se conformer à CEI 60947-1; 400 V SELV entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 |
| Mode De Fixation | Kit enfichable (face avant) |
| Largeur | 45 mm |
| Hauteur | 66 mm |
| Profondeur | 60 mm |
| Poids Net | 0,135 kg |
| Code De Compatibilité | LUCL |
Environnement15
| Degré De Protection IP | IP20 face avant et borniers câblés se conformer à CEI 60947-1; IP20 autres faces se conformer à CEI 60947-1; IP40 zone de connexion extérieure de la face avant se conformer à CEI 60947-1 |
|---|---|
| Traitement De Protection | TH se conformer à CEI 60068 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Altitude De Fonctionnement | 2000 m |
| Tenue Au Feu | 960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12; 650 °C se conformer à CEI 60695-2-12 |
| Tenue Aux Chocs Mécaniques | 10 gn puissance pôles ouverts se conformer à CEI 60068-2-27; 15 gn puissance pôles fermés se conformer à CEI 60068-2-27 |
| Tenue Aux Vibrations | 2 gn 5…300 Hz puissance pôles ouverts se conformer à CEI 60068-2-6; 4 gn 5…300 Hz puissance pôles fermés se conformer à CEI 60068-2-6 |
| Tenue Aux Décharges Électrostatiques | 8 kV niveau 3 en plein air se conformer à CEI 61000-4-2; 8 kV niveau 4 avec contact se conformer à CEI 61000-4-2 |
| Onde De Choc Non-dissipative | 1 kV mode série se conformer à CEI 60947-6-2; 2 kV mode commun se conformer à CEI 60947-6-2 |
| Résistance Aux Champs Rayonnés | 10 V/m 3 se conformer à CEI 61000-4-3 |
| Tenue Aux Transitoires Rapides | 2 kV catégorie 3 liaison série se conformer à CEI 61000-4-4; 4 kV catégorie 4 tous les circuits sauf pour les connexions en série se conformer à CEI 61000-4-4 |
| Tenue Aux Champs Radioélectriques | 10 V se conformer à CEI 61000-4-6 |
| Immunité Aux Micro Coupures | 3 ms |
| Immunité Aux Creux De Tension | 70 % / 500 ms se conformer à CEI 61000-4-11 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 10,5 cm |
| Largeur De L'emballage 1 | 5,5 cm |
| Longueur De L'emballage 1 | 8,5 cm |
| Poids De L'emballage (Kg) | 117,0 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 23 |
| Hauteur De L'emballage 2 | 15,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 2,996 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
