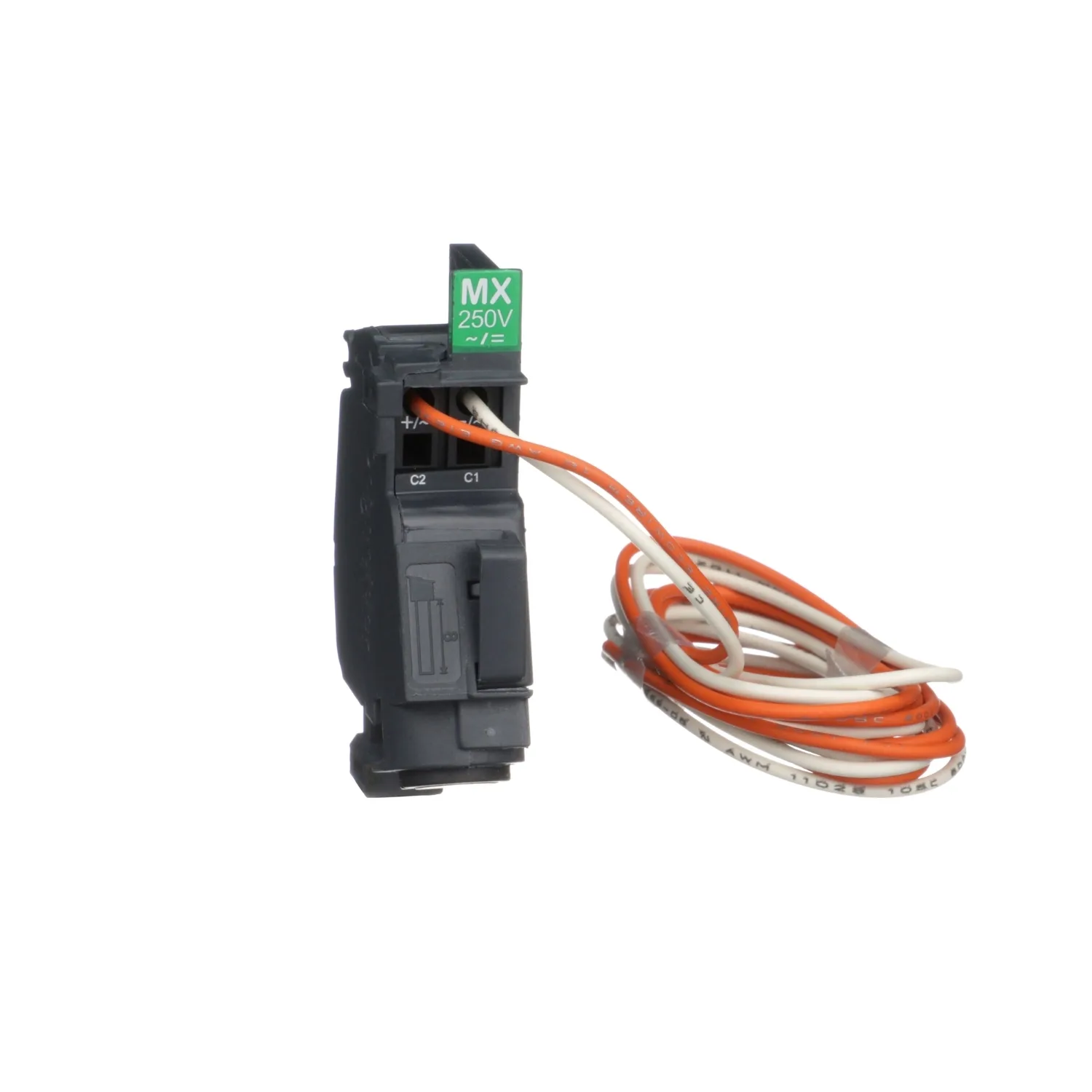

ComPacT NSXm - déclench voltmétrique MX câblé - 277Vca 50/60Hz - 250Vcc pr NSXm
Schneider LV426864, ComPacT NSXm - déclench voltmétrique MX câblé - 277Vca 50/60Hz - 250Vcc pr NSXm. Catégorie : ComPacT NSXm, new generation. Demandez un devis pour le prix et le délai.
- Référence :LV426864
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :247.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- ComPacT
- Gamme De Produit
- ComPacT NSXm
- Nom De L'appareil
- MX
- Type De Produit Ou Équipement
- Libération de tension
Description du produit
Ce déclencheur à shunt MX précâblé est utilisé sur les appareils ComPacT NSXm et PowerPact B. Cet auxiliaire est utilisé pour les applications d’arrêt d’urgence ou d’ouverture à distance à sécurité intégrée. Il s’agit d’un auxiliaire de type ressort en un clic pour une installation rapide et facile, visible depuis la face avant de l’appareil. Cet auxiliaire MX possède une tension nominale de 220/240 VCA 50 Hz, 208/240/277 VCA 60 Hz ou 250 VCC. Il déclenche le disjoncteur lorsque la tension de contrôle dépasse 70 % de sa valeur nominale. Il est conforme à la norme CEI 60947-2. Les modèles ComPacT NSXm et PowerPact B intègrent 1 bobine MN ou 1 bobine MX.
Caractéristiques principales
- ComPacT NSXm a une taille de cadre plus petite, intégrant de nouvelles fonctionnalités et innovations
- ComPacT NSXm est la plus petite taille de cadre de la gamme, offrant de nouvelles fonctionnalités et innovations
- Jusqu’à 40 % de gain de place avec la protection contre les fuites à la terre
- Réduction jusqu’à 40 % du temps de montage et de câblage
- Sélectionnez, configurez et mettez en service facilement avec le logiciel de cycle de vie client EcoStruxure
- Produit de montage sur rail DIN
Caractéristiques techniques
Principales9
| Gamme | ComPacT |
|---|---|
| Gamme De Produit | ComPacT NSXm |
| Nom De L'appareil | MX |
| Type De Produit Ou Équipement | Libération de tension |
| Application De L'appareil | Contrôle |
| Type De Déclencheur Voltmétrique | Déclencheur d'ouverture à émission MX (shunt trip release = shunt trip); Déclencheur à émission de tension |
| Type De Commande | Standard |
| [Uc] Tension Circuit De Commande | 220...240 V CA 50 Hz; 208...240 V CA 60 Hz; 277 V CA 60 Hz; 250 V CC |
| Compatibilité De Gamme | ComPacT ComPacT NSXm; ComPacT ComPacT NSXm; PowerPacT PowerPacT B |
Complémentaires7
| Seuil De Fonctionnement | 0,7 Un ouverture |
|---|---|
| Temps De Réponse | < 50 ms |
| Type De Signal De Commande | Impulsion; Maintenu |
| Durée De L'impulsion | >= 20 ms |
| Borne De Raccordement Auxiliaire | Précâblé 0…0,8 mm² (AWG 18)multibrins cuivre |
| Longueur De Dénudage Des Fils | 8 mm |
| Longueur Du Câble | 1 m |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,35 cm |
| Largeur De L'emballage 1 | 6,0 cm |
| Longueur De L'emballage 1 | 8,2 cm |
| Poids De L'emballage (Kg) | 80,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 120 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 10,33 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
