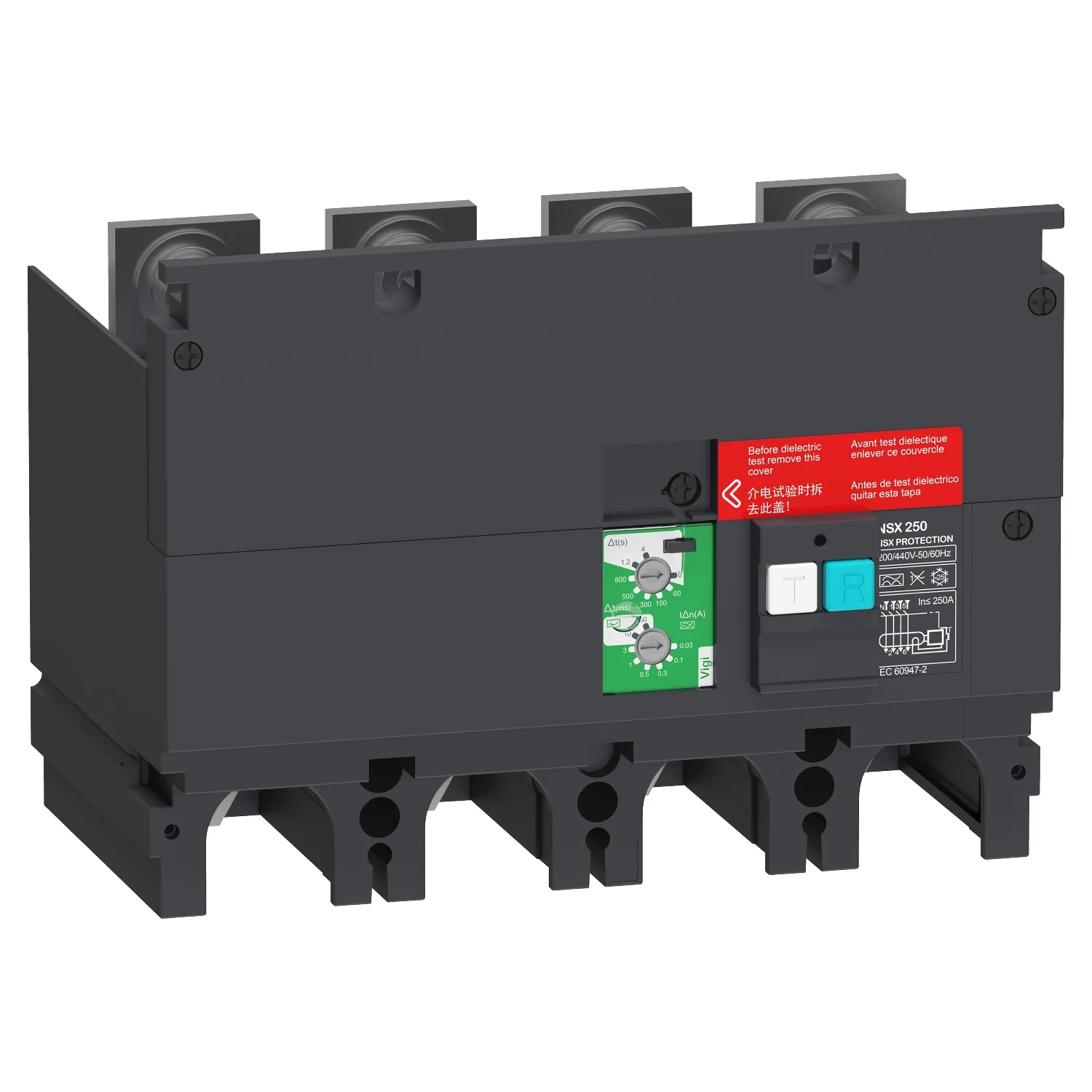

ComPacT VigiPacT NSX - bloc vigi - 4P - seuil 0,03 à 30A - 200/440Vca pr NSX250
Schneider LV429493, ComPacT VigiPacT NSX - bloc vigi - 4P - seuil 0,03 à 30A - 200/440Vca pr NSX250. Catégorie : ComPact NSX <630A. Demandez un devis pour le prix et le délai.
- Référence :LV429493
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,082.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- ComPacT NSX100...250; ComPacT NSX100...250
- Nom De L'appareil
- VigiPacT
- Type De Produit Ou Équipement
- Bloc vigi
- Application De L'appareil
- Câblage
Description du produit
Il est installé directement sur les bornes de l'appareil et actionne directement le déclencheur en cas de défaut de fuite à la terre. Il est utilisé pour les disjoncteurs à 4 pôles. Il est conforme à la norme CEI 60947-2, annexe B. La tension nominale de fonctionnement est comprise entre 200 et 440 VCA 50/60 Hz. La sensibilité de fuite à la terre est réglable de 30 mA à 30 A. Ce module complémentaire Vigi est auto-alimenté en interne par la tension du réseau de distribution, même s'il n'est alimenté que par 2 phases.
Caractéristiques principales
- La signature verte exclusive de Schneider Electric s'applique à toute la gamme ComPacT.
- Réduction de l'ordre de 40 % du temps de câblage pour les tableautiers.
- Installation plus simple grâce à une nouvelle façade ergonomique.
- Assurez-vous que tous les auxiliaires sont au bon emplacement et vérifiez que vous avez le bon calibre de bobine.
- Maneton plus ergonomique pour simplifier les actionnements manuels.
Caractéristiques techniques
Principales12
| Gamme De Produit | ComPacT NSX100...250; ComPacT NSX100...250 |
|---|---|
| Nom De L'appareil | VigiPacT |
| Type De Produit Ou Équipement | Bloc vigi |
| Application De L'appareil | Câblage |
| Compatibilité De Gamme | ComPacT ComPacT NSX250 disjoncteur; ComPacT ComPacT NSX250 disjoncteur |
| Description Des Pôles | 4P |
| [In] Courant Nominal | 250 A |
| Classe De Protection Différentielle | Classe A; Classe AC |
| Type De Réglage De Sensibilité Différentielle | Réglable |
| Sensibilité Du Différentiel | 0,03 A pour classe A; 0,1 A pour classe A; 0,3 A pour classe A; 0,5 A pour classe A; 1 A pour classe A; 3 A pour classe A; 10 A pour classe AC; 30 A pour classe AC |
| Type De Réglage De La Temporisation Protection Différentielle | Réglable |
| [Δt] Réglage De Temporisation Protection Différentielle | 0 ms; 60 ms; 150 ms; 300 ms; 500 ms; 800 ms; 1,2 s; 4 s |
Complémentaires6
| Type De Réseau | CA |
|---|---|
| Fréquence Du Réseau | 50/60 Hz |
| [Ue] Tension Assignée D'emploi | 200...440 V CA 50/60 Hz conforme à CEI 60947-2 |
| Protection Différentielle | Avec |
| Temps De Coupure Maximal | 800 ms |
| Catégorie De Surtension | IV |
Environnement2
| Classe De Protection Contre Les Chocs Électriques | Classe II |
|---|---|
| Normes | CEI 60947-2 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 13,500 cm |
| Largeur De L'emballage 1 | 14,200 cm |
| Longueur De L'emballage 1 | 17,200 cm |
| Poids De L'emballage (Kg) | 1,291 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 16,100 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 48 |
| Hauteur De L'emballage 3 | 42,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 76,016 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
