Schneider

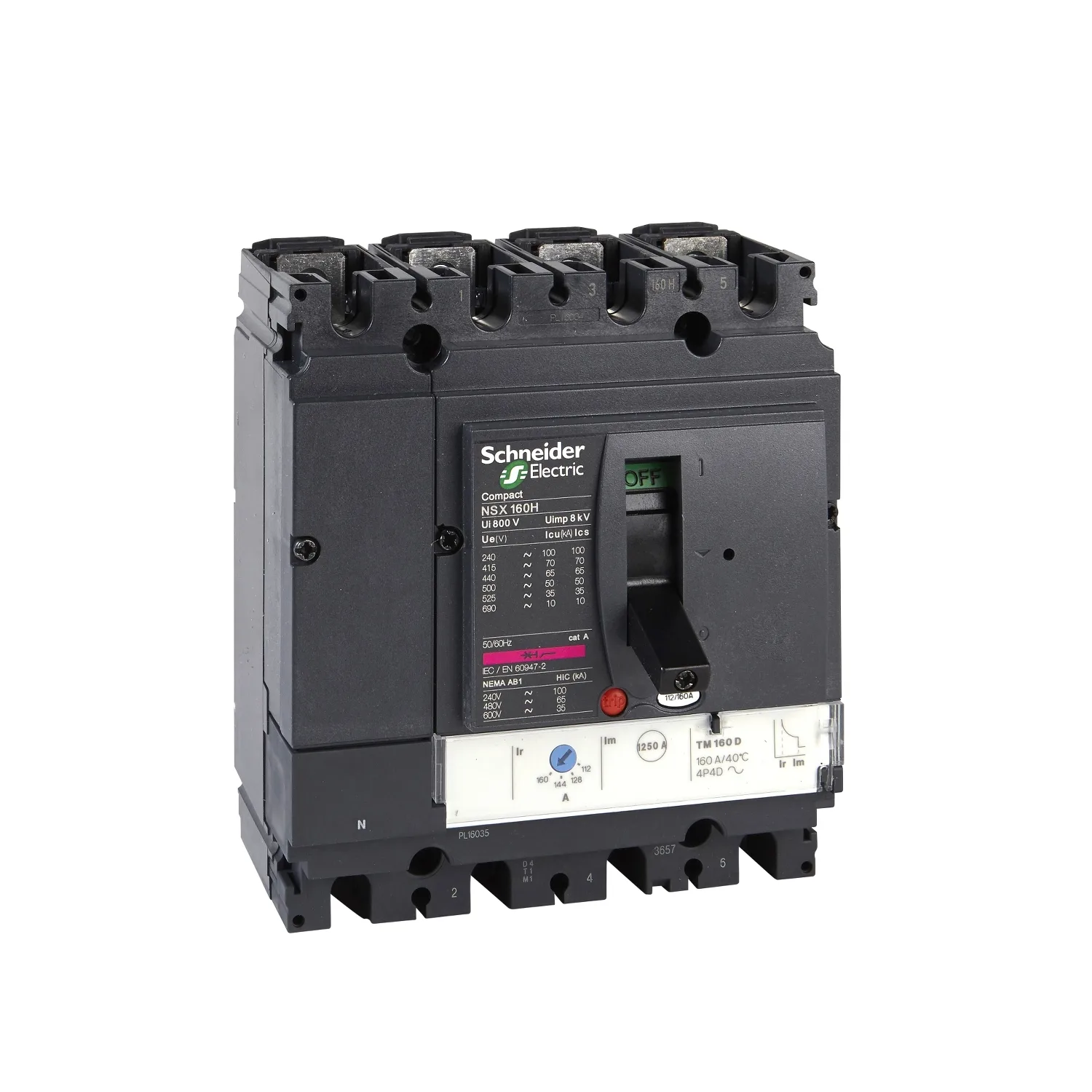

Compact NSX - NSX160n tm125d 4p3d disjoncteur compact
Pas en vente
Schneider LV430851, Compact NSX - NSX160n tm125d 4p3d disjoncteur compact. Catégorie : ComPact NSX <630A. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LV430851
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme
- ComPacT
- Nom Du Produit
- ComPacT NSX
- Gamme De Produit
- ComPacT NSX100...250
- Nom De L'appareil
- NSX160N
Description du produit
Disjoncteur Compact NSX160N - TM-D - 125 A - 4 pôles 3d
Caractéristiques techniques
Principales22
| Gamme | ComPacT |
|---|---|
| Nom Du Produit | ComPacT NSX |
| Gamme De Produit | ComPacT NSX100...250 |
| Nom De L'appareil | NSX160N |
| Type De Produit Ou Équipement | Disjoncteur |
| Application De L'appareil | Distribution |
| Nombre De Pôles | 4P |
| Description Des Pôles Protégés | 3t |
| Position Neutre | Gauche |
| [In] Courant Nominal | 125 A à 40 °C |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz |
| Type De Réseau | CA |
| Fréquence Du Réseau | 50/60 Hz |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Pouvoir De Coupure Ultime En Court-circuit [Icu] | 10 kA à 600 V CA 50/60 Hz conforme à UL 508; 85 kA à 240 V CA 50/60 Hz conforme à UL 508; 10 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-2; 35 kA Icu à 525 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA à 480 V CA 50/60 Hz conforme à UL 508; 36 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA Icu à 440 V CA 50/60 Hz conforme à |
| Niveau De Performance | N 50 kA 415 V CA |
| Nom Du Déclencheur | TM-D |
| Technologie Du Déclencheur | Thermique-magnétique |
| Fonctions De Protection Du Déclencheur | LI |
| Type De Commande | Par maneton |
| Mode D'installation Du Disjoncteur | Fixe |
Complémentaires25
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| Pouvoir De Coupure Nominal En Court-circuit De Service [Ics] | 10 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2; 35 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2; 36 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2; 50 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2; 50 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2; 90 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Durée De Vie Mécanique | 40000 cycle |
| Durée De Vie Électrique | 7500 cycle à 690 V In; 15000 cycle à 690 V In/2; 20000 cycle à 440 V In; 40000 cycle à 440 V In/2 |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| "Pas" De Raccordement | 35 mm |
| Type De Protection | L : for protection surcharge (thermique); I : for protection (magnétique) court-circuit |
| Calibre Du Déclencheur | 125 A à 40 °C |
| Réglage Du Capteur De Protection Longue Durée Ir (protection Thermique) | Réglable |
| Plage De Réglage Du Seuil De Protection Longue Durée [Ir] (protection Thermiqu | 0,7...1 x In |
| Réglage De La Temporisation De La Protection Longue Durée Tr | Fixe |
| Plage De Réglage De La Temporisation De La Protection Longue Durée [Tr] | 120…400 s à 1,5 x In; 15 s à 7,2 x Ir |
| Réglage De La Temporisation De La Protection Différentielle Δt | Fixe |
| Plage De Réglage Du Seuil De Protection Courte Durée [Isd] | 1250 A |
| Réglage De La Temporisation De La Protection Courte Durée Tsd | Fixe |
| Protection Différentielle | Sans |
| Paramètres De Protection Neutre | Sans protection (3t) |
| Nombre D'emplacements Pour Les Auxiliaires Électriques | 5 emplacement(s) |
| Largeur (L) | 140 mm |
| Hauteur (H) | 161 mm |
| Profondeur (P) | 86 mm |
| Poids Net | 2,6 kg |
Environnement11
| Normes | EN/IEC 60947 |
|---|---|
| Certifications Du Produit | CCC; EAC; Marine |
| Catégorie De Surtension | Classe II |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Degré De Pollution | 3 se conformer à CEI 60664-1 |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à CEI 62262 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
| Humidité Relative | 0…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000 m...5000 m avec déclassement |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 14,5 cm |
| Largeur De L'emballage 1 | 16,86 cm |
| Longueur De L'emballage 1 | 19,0 cm |
| Poids De L'emballage (Kg) | 2,433 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
