Compact NSX - NSX400n micrologic 2.3 m 320a 3p3d disjoncteur compact
Pas en vente

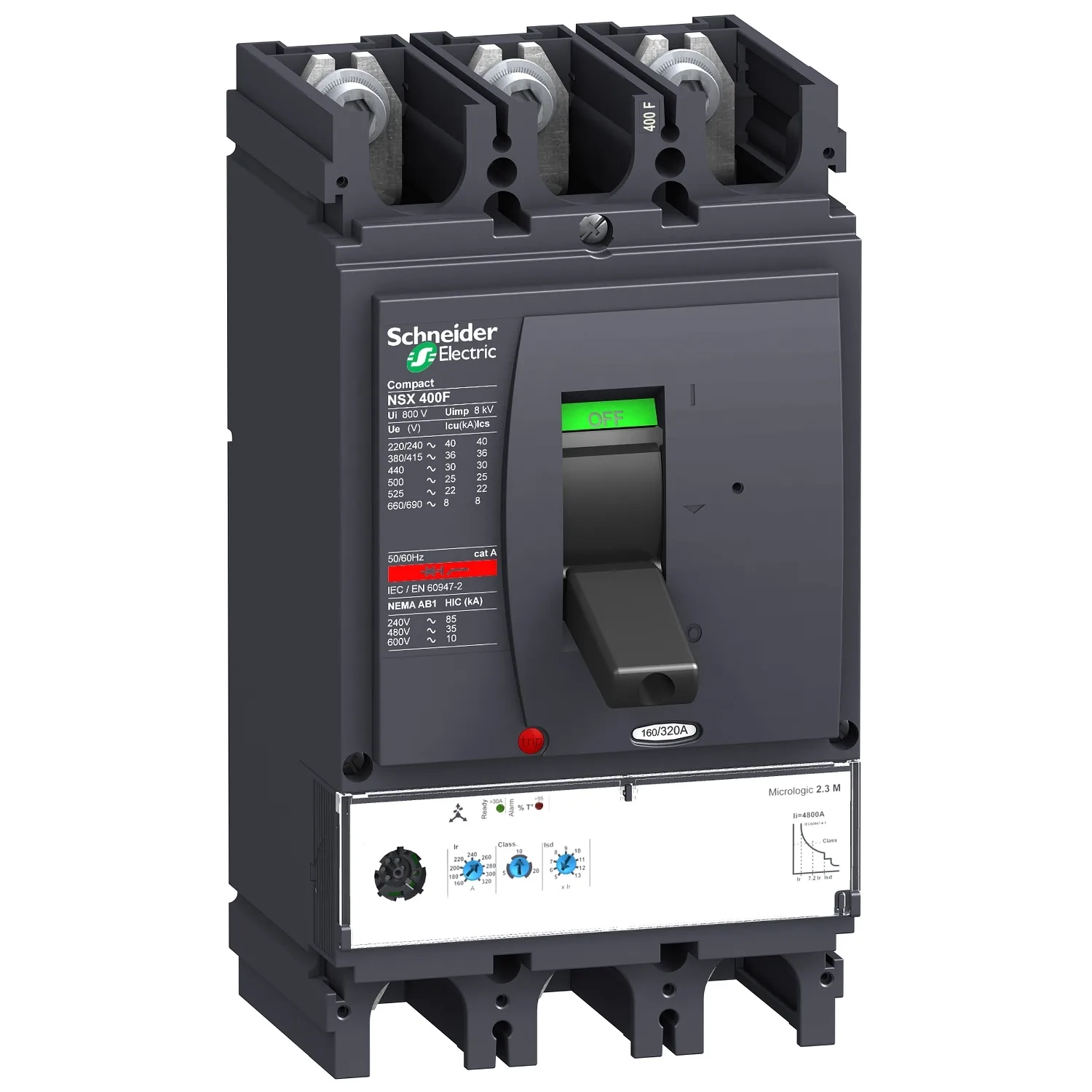

Schneider LV432776, Compact NSX - NSX400n micrologic 2.3 m 320a 3p3d disjoncteur compact. Catégorie : ComPact NSX <630A. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LV432776
- Fabricant / Marque :Schneider
Caractéristiques clés
- Série
- Compact
- Nom Du Produit
- Compact NSX
- Type De Produit Ou De Composant
- Disjoncteur
- Nom Court De L'appareil
- Compact NSX400N
Description du produit
Disjoncteur Compact NSX400N - Micrologic 2.3 - 320 A - 3 pôles 3d
Caractéristiques techniques
| Série | Compact |
|---|---|
| Nom Du Produit | Compact NSX |
| Type De Produit Ou De Composant | Disjoncteur |
| Nom Court De L'appareil | Compact NSX400N |
| Application De L'appareil | Moteur |
| Description Des Pôles | 3P |
| Description Des Pôles Protégés | 3t |
| Type De Réseau | AC |
| Fréquence Du Réseau | 50/60 Hz |
| [In] Courant Nominal | 320 A ( 65 °C ), 400 A ( 40 °C ) |
| [Ui] Tension Nominale D'isolement | 800 V AC 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ue] Tension Assignée D'emploi | 690 V AC 50/60 Hz |
| Code Du Pouvoir De Coupure | N |
| Pouvoir De Coupure | -à 600 V AC 50/60 Hz conforme à la norme NEMA AB1, -à 600 V AC 50/60 Hz conforme à la norme UL 508, -à 480 V AC 50/60 Hz conforme à la norme NEMA AB1, 50 kA -à 480 V AC 50/60 Hz conforme à la norme UL 508, -à 240 V AC 50/60 Hz conforme à la norme NEMA AB1, 85 kA -à 240 V AC 50/60 Hz conforme à la norme UL 508, 10 kA Icu -à 660/690 V AC 50/60 Hz conforme à la norme IEC 60947-2, 22 kA Icu -à |
| [Ics] Pouvoir De Coupure De Service Nominal | Ics 10 kA 660/690 V AC 50/60 Hz conforme à la norme IEC 60947-2, Ics 11 kA 525 V AC 50/60 Hz conforme à la norme IEC 60947-2, Ics 30 kA 500 V AC 50/60 Hz conforme à la norme IEC 60947-2, Ics 42 kA 440 V AC 50/60 Hz conforme à la norme IEC 60947-2, Ics 50 kA 380/415 V AC 50/60 Hz conforme à la norme IEC 60947-2, Ics 85 kA 220/240 V AC 50/60 Hz conforme à la norme IEC 60947-2 |
| Aptitude Au Sectionnement | Oui conforme à la norme EN 60947-2, Oui conforme à la norme IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Nom De L'unité De Déclenchement | Micrologic 2.3 M |
| Technologie De L'unité De Déclenchement | Électronique |
| Fonctions De Protection De L'unité De Déclenchement | LSoI |
| Calibre De L'unité De Déclenchement | 320 A ( 65 °C ) |
| Type De Protection | Protection instantanée contre les courts-circuits, Protection contre les surcharges (longue durée), Protection de courte durée contre les courts-circuits |
| Degré De Pollution | 3 conforme à la norme IEC 60664-1 |
| Type De Commande | Rotative |
| Mode De Montage | Fixe |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| Durabilité Mécanique | 15000 cycles |
| Durabilité Électrique | 12000 cycles 440 V In/2 conforme à la norme IEC 60947-2, 3000 cycles 690 V In conforme à la norme IEC 60947-2, 6000 cycles 440 V In conforme à la norme IEC 60947-2, 6000 cycles 690 V In/2 conforme à la norme IEC 60947-2 |
| Pas De Raccordement | 45 mm |
| Signalisation Locale | LED 95 % Ith, LED prêt |
| Classe De Déclenchement Moteur | 10, 20, 5 |
| Protection Moteur Complémentaire | Déséquilibre de phase |
| Type De Réglage Des Seuils Long Retard Lr | Réglable 9 réglages |
| Plage De Réglage Des Seuils Long Retard | 160...320 A |
| [tr] Réglage Du Temps Long Retard | 10 s 7,2 x Ir 10, 120 s 1,5 x Ir 5, 20 s 7,2 x Ir 20, 240 s 1,5 x Ir 10, 26 s 6 x Ir 20, 480 s 1,5 x Ir 20, 5 s 7,2 x Ir 5, 13,5 s 6 x Ir 10, 6,5 s 6 x Ir 5 |
| Mémoire Thermique | 20 minutes avant et après le déclenchement |
| Type De Réglage Court Retard Isd | Réglable 9 réglages |
| [Isd] Plage De Réglage Court Retard | 5...13 x Ir |
| Type De Réglage Du Temps Court Retard | Fixe |
| Type De Réglage Instantané Li | Fixe |
| Plage De Réglage Instantané | 4800 A |
| Hauteur | 255 mm |
| Largeur | 140 mm |
| Profondeur | 110 mm |
| Poids Du Produit | 6.05 kg |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Normes | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Certifications Du Produit | CSA, UL |
| Degré De Protection IP | IP40 conforme à la norme IEC 60529 |
| Degré De Protection IK | IK07 conforme à la norme IEC 62262 |
| Température Ambiante De Fonctionnement | -35...70 °C |
| Température Ambiante De Stockage | -55...85 °C |
| Statut De L'offre Durable | Produit Green Premium |
| ROHS | Compliant - since 0819 - Schneider Electric declaration of conformity |
| REACH | La référence ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie | Disponible |
