Schneider

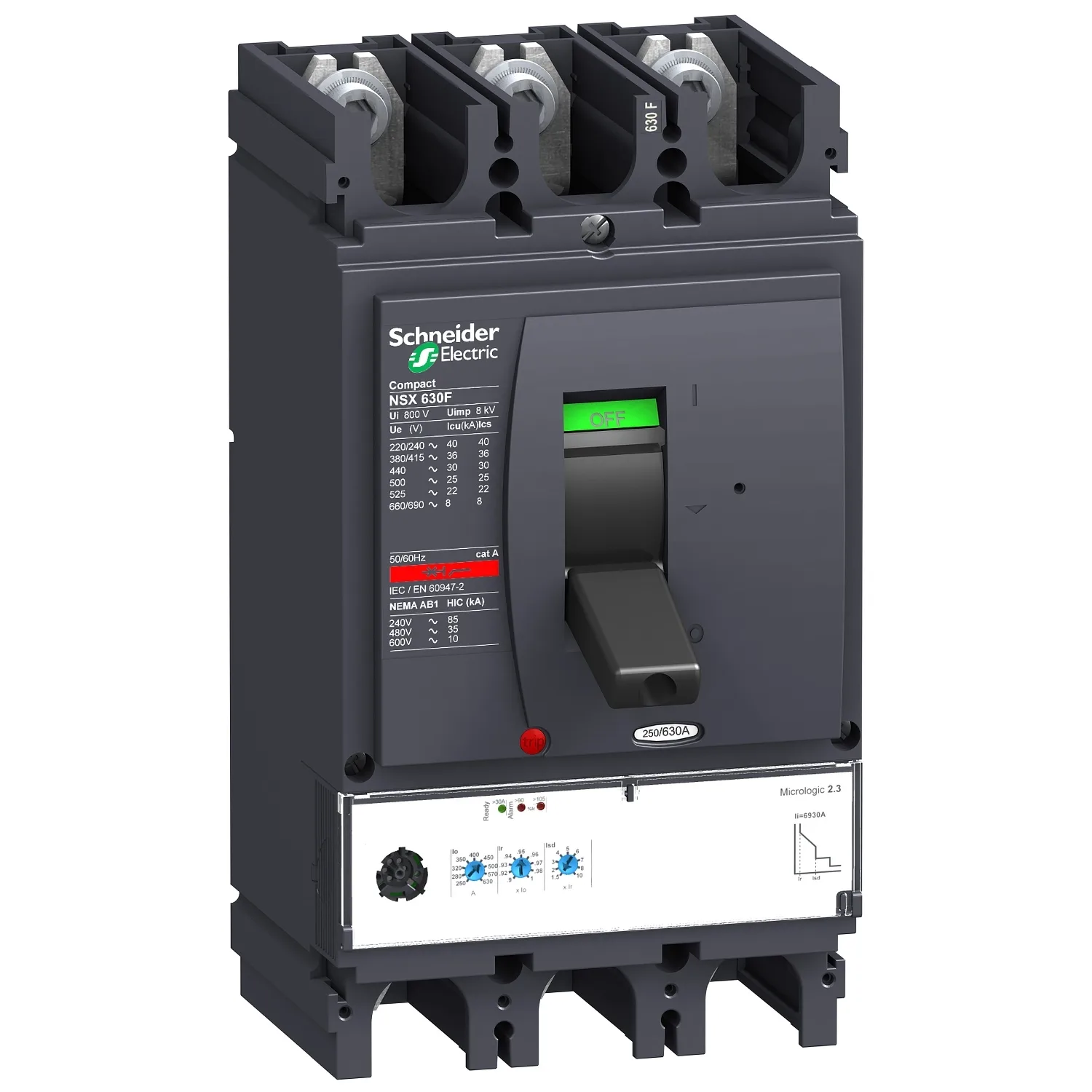

Compact NSX630N - disjoncteur + déclencheur élect. micrologic 2.3 - 630A - 3P3d
Pas en vente
Schneider LV432893, Compact NSX630N - disjoncteur + déclencheur élect. micrologic 2.3 - 630A - 3P3d. Catégorie : ComPact NSX <630A. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LV432893
- Fabricant / Marque :Schneider
Caractéristiques clés
- Série
- Compact
- Nom Du Produit
- Compact NSX
- Type De Produit Ou De Composant
- Disjoncteur
- Nom Court De L'appareil
- Compact NSX630N
Description du produit
Disjoncteur Compact Nsx630n - Micrologic 2.3 - 630 A - 3 Pôles 3d
Caractéristiques techniques
| Série | Compact |
|---|---|
| Nom Du Produit | Compact NSX |
| Type De Produit Ou De Composant | Disjoncteur |
| Nom Court De L'appareil | Compact NSX630N |
| Application De L'appareil | Distribution |
| Description Des Pôles | 3P |
| Description Des Pôles Protégés | 3t |
| Type De Réseau | AC |
| Fréquence Du Réseau | 50/60 Hz |
| [In] Courant Nominal | 630 A ( 40 °C ) |
| [Ui] Tension Nominale D'isolement | 800 V AC 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ue] Tension Assignée D'emploi | 690 V AC 50/60 Hz |
| Code De Niveau | N |
| Pouvoir De Coupure | -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 50 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, 10 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 22 kA Icu -de |
| [Ics] Pouvoir Assigné De Coupure De Service | Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 11 kA 525 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 30 kA 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 42 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 50 kA 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 85 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| Aptitude À Le Sectionnement | Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Nom De L'unité De Déclenchement | Micrologic 2.3 |
| Technologie De L'unité De Déclenchement | Électronique |
| Fonctions De Protection De L'unité De Déclenchement | LSoI |
| Calibre De L'unité De Déclenchement | 630 A ( 40 °C ) |
| Type De Protection | Protection instantanée contre les courts-circuits, Protection contre les surcharges (longue durée), Protection de courte durée contre les courts-circuits |
| Degré De Pollution | 3uyumluluk standardı IEC 60664-1 |
| Type De Commande | Maneton |
| Mode De Montage | Fixe |
| Support De Montage | Plaque arrière |
| Raccordement Supérieur | Avant |
| Raccordement Inférieur | Avant |
| Durabilité Mécanique | 15000 cycles |
| Durabilité Électrique | 2000 cycles 690 V Inuyumluluk standardı IEC 60947-2, 4000 cycles 440 V In uyumluluk standardı IEC 60947-2, 6000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 8000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2 |
| Pas De Raccordement | 45 mm |
| Signalisation Locale | LED % 105 Ir, LED % 90 Ir, LED prêt |
| Type De Réglage Des Déclenchements Long Retard Lr | Réglable 9 réglages |
| Plage De Réglage Des Déclenchements Long Retard | 0,9...1 x Io |
| Type De Réglage Du Retard Long | Fixe |
| [tr] Réglage Du Retard Long | 16 s 6 x Ir |
| Mémoire Thermique | 20 minutes avant et après le déclenchement |
| Type De Réglage Des Déclenchements Court Retard Isd | Réglable 9 réglages |
| [Isd] Plage De Réglage Des Déclenchements Court Retard | 1.5...10 x Ir |
| Type De Réglage Du Retard Court | Fixe |
| Type De Réglage Des Déclenchements Instantanés Li | Fixe |
| Plage De Réglage Des Déclenchements Instantanés | 6900 A |
| Hauteur | 255 mm |
| Largeur | 140 mm |
| Profondeur | 110 mm |
| Poids Du Produit | 6.2 kg |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Normes | EN 60947-2, IEC 60947-2, NEMA AB1, UL 508 |
| Certifications Du Produit | CSA, UL |
| Degré De Protection IP | IP40uyumluluk standardı IEC 60529 |
| Degré De Protection IK | IK07uyumluluk standardı IEC 62262 |
| Température De L'air Ambiant En Fonctionnement | -35...70 °C |
| Température De L'air Ambiant De Stockage | -55...85 °C |
| Statut De L'offre Durable | Produit Green Premium |
| ROHS | Compliant - since 0839 - Schneider Electric declaration of conformity |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie | Disponible |
