Schneider

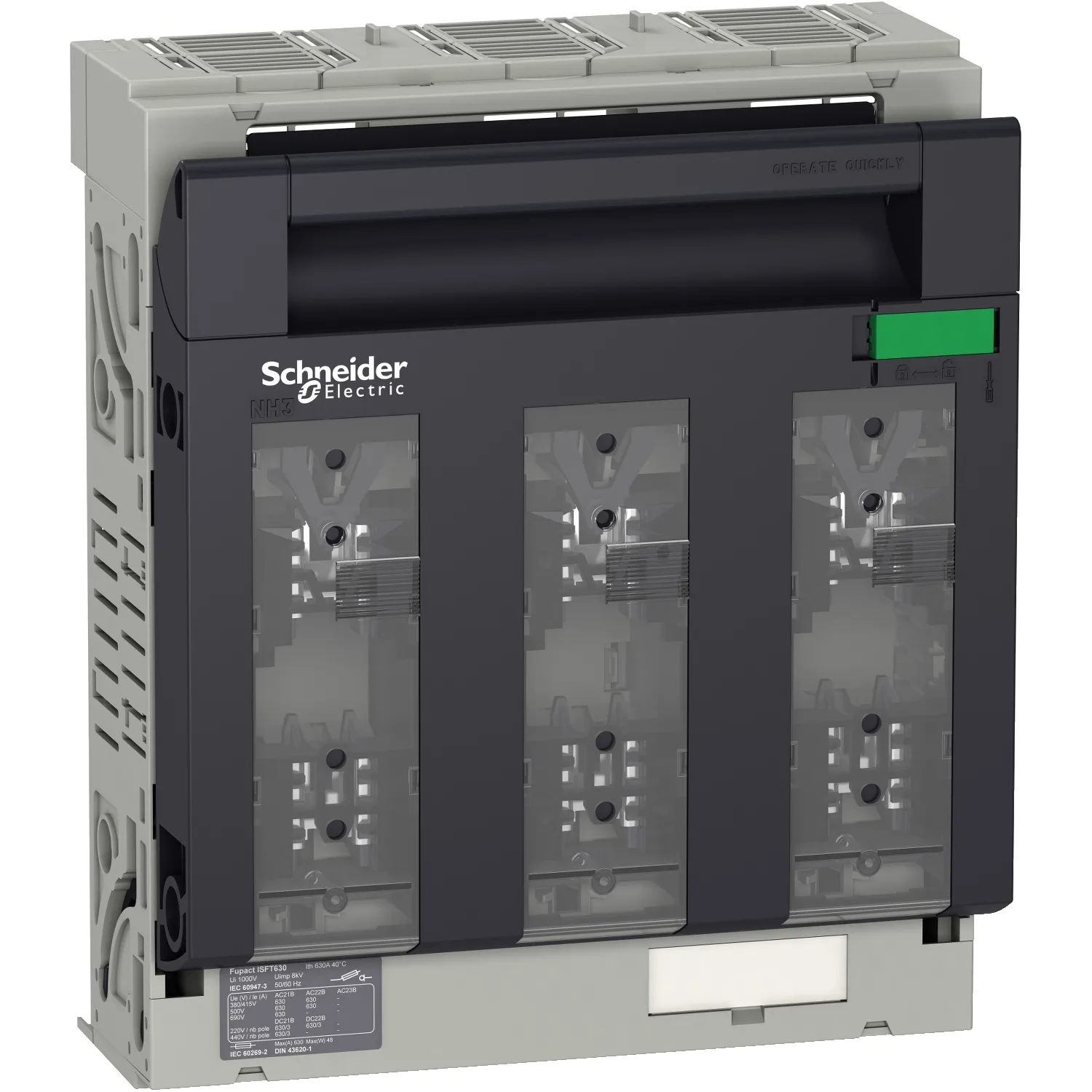

Fupact ISFT630 - inter sect fusib - 3P - fixe - raccordement plage - M10
Schneider LV480808, Fupact ISFT630 - inter sect fusib - 3P - fixe - raccordement plage - M10. Catégorie : Fupact INF, ISFL, ISFT. Demandez un devis pour le prix et le délai.
- Référence :LV480808
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :556.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- FuPacT
- Nom Du Produit
- FuPacT ISFT
- Nom De L'appareil
- ISFT630
- Type De Produit Ou Équipement
- Sectionneur inter-fusible
Description du produit
Cet interrupteur-sectionneur de fusible 3 pôles se fixe et se raccorde à l'avant. Les fonctions ISFT du FuPacT offrent plus de flexibilité en termes de montage et de câblage. Il se monte sur une plaque arrière. Le courant de fonctionnement nominal est de 630A à 690VCA pour la catégorie d'utilisation AC21B, de 630A à 690VCA pour AC22B. Le type de fusible est DIN NH03. Il est conforme aux normes IEC 60947-1 et IEC 60947-3.
Caractéristiques principales
- Coupure simple
- Plusieurs tailles de châssis et types d'installation
- Raccordement par câble ou crochets sur jeu de barres
- Crochets tournants pour permettre la distribution en aval ou en amont
- Installation très rapide
- Protection optimisée contre les arcs électriques
Caractéristiques techniques
Principales20
| Gamme | FuPacT |
|---|---|
| Nom Du Produit | FuPacT ISFT |
| Nom De L'appareil | ISFT630 |
| Type De Produit Ou Équipement | Sectionneur inter-fusible |
| Application De L'appareil | Distribution; Protection, surveillance et contrôle des équipements |
| Fonction De Signalisation | Dispositif de contrôle de fusible séparé |
| Description Des Pôles | 3P |
| Nombre De Porte-fusibles | 3 |
| Type De Fusible | DIN |
| Taille Du Fusible | NH3 |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-3 |
| Coupure Visible | Oui |
| Coupure Pleinement Apparente | Oui |
| [Ith] Courant Thermique Conventionnel | 630 A ( 40 °C ) dissipation de puissance par fusible: 48 W |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 630 A à 40 °C, dissipation de puissance par fusible: 48 W |
| Puissance Dissipée Maximale Par Pôle | 67 W |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz; 440 V CC; 800 V CA 50/60 Hz AC-20; 800 V CC DC-20 |
| [Ui] Tension Assignée D'isolement | 1000 V CA 50/60 Hz; 1000 V CC |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ie] Courant Assigné D'emploi | AC-21B: 630 A at 220/240 V CA 50/60 Hz; AC-21B: 630 A at 380/415 V CA 50/60 Hz; AC-21B: 630 A at 440/480 V CA 50/60 Hz; AC-21B: 630 A at 500 V CA 50/60 Hz; AC-21B: 630 A at 660/690 V CA 50/60 Hz; AC-22B: 630 A at 220/240 V CA 50/60 Hz; AC-22B: 630 A at 380/415 V CA 50/60 Hz; AC-22B: 630 A at 440/480 V CA 50/60 Hz; AC-22B: 630 A at 500 V CA 50/60 Hz; AC-22B: 630 A at 660/690 V CA 50/60 Hz; DC-21B: |
Complémentaires21
| [Iq] Breaking Capacity With Fuses (kA RMS) | 80 kA à 415 V (CA); 80 kA à 500 V (CA); 25 kA à 690 V (CA) |
|---|---|
| [Icw] Courant Assigné De Courte Durée Admissible | 20,4 kA pour 1 s |
| [Icm] Rated Short-circuit Making Capacity | 42,4 kA à 690 V |
| Service Nominal | Ininterrompu |
| Type De Commande | Poignée de porte-fusibles |
| Dispositif De Cadenassage | Joint en plomb |
| Position De Montage | Verticale; Horizontal |
| Mode D'installation | Fixe |
| Support De Montage | Plaque arrière |
| Emplacement De Montage | Juxtaposés |
| Fonctionnement Des Contacts | Interruption simple |
| Durée De Vie Mécanique | 1000 cycle |
| Durée De Vie Électrique | AC-21B: 200 cycle 690 V CA 50/60 Hz; AC-22B: 200 cycle 500 V CA 50/60 Hz; AC-23B: 200 cycle 415 V CA 50/60 Hz |
| Mode De Raccordement | Bornes M10 |
| Couple De Serrage | 20 N.m pour borne |
| Largeur | 250 mm |
| Hauteur | 306 mm |
| Profondeur | 130 mm |
| Poids Net | 3,5 kg |
| Normes | EN/IEC 60947-1; EN/IEC 60947-3 |
| Certifications Du Produit | CE; CCC; EAC |
Environnement6
| Classe De Protection Contre Les Chocs Électriques | Face avant de classe II |
|---|---|
| Degré De Protection IP | IP3x face avant : se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 17,500 cm |
| Largeur De L'emballage 1 | 26,500 cm |
| Longueur De L'emballage 1 | 35,000 cm |
| Poids De L'emballage (Kg) | 4,118 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 13,210 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 36 |
| Hauteur De L'emballage 3 | 105,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 162,248 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
