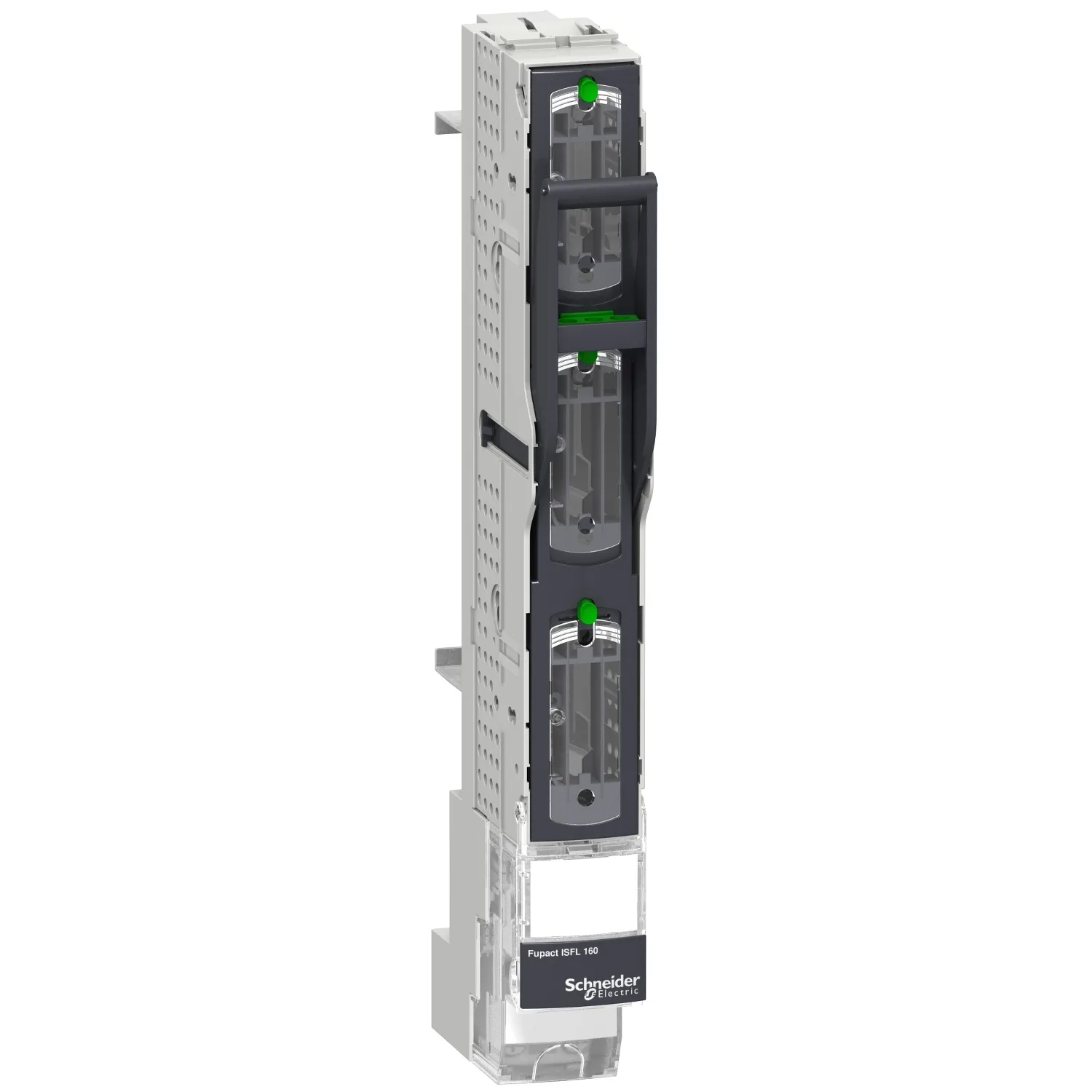

Fupact - Isfl160 avec crochets jdb 60mm borne 95m
Schneider LV480851, Fupact - Isfl160 avec crochets jdb 60mm borne 95m. Catégorie : Fupact INF, ISFL, ISFT. Demandez un devis pour le prix et le délai.
- Référence :LV480851
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :236.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- FuPacT
- Nom Du Produit
- FuPacT ISFL
- Nom De L'appareil
- ISFL160
- Type De Produit Ou Équipement
- Sectionneur inter-fusible
Description du produit
Cet appareil FuPacT ISFL160 est un interrupteur-sectionneur à fusible 3 pôles pour une connexion directe aux jeux de barres de 60mm. FuPacT ISFL est un interrupteur-sectionneur à fusibles verticaux efficace avec une forme compacte et un système modulaire. Grâce à sa taille, FuPacT ISFL ne nécessite pas d'espace supplémentaire pour l'installation du transformateur de courant. Son interface est standardisée pour tous types d'appareils de mesure. Le courant de fonctionnement nominal est de 160A à 690V CA pour la catégorie d'utilisation AC22B, de 160A à 415V CA pour l'AC23B. Le type de fusible est DIN NH000 ou DIN NH00. Le circuit d'alimentation est connecté au jeu de barres de 60mm à l'aide d'une connexion à crochet. Il est conforme aux normes CEI 60947-1 et CEI 60947-3.
Caractéristiques principales
- Offre à coupure unique
- Plusieurs tailles de châssis et types d'installation
- Raccordement par câble ou crochets sur jeu de barres
- Crochets tournants pour permettre la distribution en aval ou en amont
- Peut être réparé très rapidement pour un montage plus rapide
- Protection optimisée contre les arcs électriques
Caractéristiques techniques
Principales20
| Gamme | FuPacT |
|---|---|
| Nom Du Produit | FuPacT ISFL |
| Nom De L'appareil | ISFL160 |
| Type De Produit Ou Équipement | Sectionneur inter-fusible |
| Application De L'appareil | Protection, surveillance et contrôle des équipements; Distribution |
| Fonction De Signalisation | Dispositif de contrôle de fusible séparé |
| Description Des Pôles | 1 3P commutable |
| Nombre De Porte-fusibles | 3 |
| Type De Fusible | DIN |
| Taille Du Fusible | NH00; NH000 |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-3 |
| Coupure Visible | Oui |
| Coupure Pleinement Apparente | Oui |
| [Ith] Courant Thermique Conventionnel | 160 A ( 40 °C ) dissipation de puissance par fusible: 12 W |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 160 A à 40 °C, dissipation de puissance par fusible: 12 W |
| Puissance Dissipée Maximale Par Pôle | 19 W |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz; 800 V CA 50/60 Hz AC-20; 800 V CC DC-20 |
| [Ui] Tension Assignée D'isolement | 1000 V CA 50/60 Hz; 1000 V CC |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ie] Courant Assigné D'emploi | AC-21B: 160 A at 220/240 V CA 50/60 Hz; AC-21B: 160 A at 380/415 V CA 50/60 Hz; AC-21B: 160 A at 440/480 V CA 50/60 Hz; AC-21B: 160 A at 500 V CA 50/60 Hz; AC-21B: 160 A at 660/690 V CA 50/60 Hz; AC-21B: 80 A at 800 V CA 50/60 Hz; AC-22B: 160 A at 220/240 V CA 50/60 Hz; AC-22B: 160 A at 380/415 V CA 50/60 Hz; AC-22B: 160 A at 440/480 V CA 50/60 Hz; AC-22B: 160 A at 500 V CA 50/60 Hz; AC-22B: 160 A |
Complémentaires20
| Pouvoir De Coupure | 100 kA à 415 V (CA); 100 kA à 500 V (CA); 100 kA à 690 V (CA) |
|---|---|
| [Icw] Courant Assigné De Courte Durée Admissible | 5 kA pour 1 s |
| [Im] Pouvoir De Coupure Et De Fermeture Assigné | 7,65 kA à 690 V |
| Service Nominal | Ininterrompu |
| Type De Commande | Poignée de porte-fusibles |
| Dispositif De Cadenassage | 3 cadenas |
| Position De Montage | Horizontal; Verticale |
| Mode D'installation | Fixe |
| Support De Montage | Jeu de barres |
| Emplacement De Montage | L'un sur l'autre |
| Fonctionnement Des Contacts | Interruption simple |
| Durée De Vie Mécanique | 1400 cycle |
| Durée De Vie Électrique | AC-21B: 200 cycle 690 V CA 50/60 Hz; AC-22B: 200 cycle 500 V CA 50/60 Hz; AC-23B: 200 cycle 415 V CA 50/60 Hz |
| Mode De Raccordement | Connecteurs câble 95 mm² |
| Couple De Serrage | 14 N.m |
| Largeur | 50 mm |
| Hauteur | 405 mm |
| Profondeur | 123 mm |
| Poids Net | 1,3 kg |
| Normes | EN/IEC 60947-1; EN/IEC 60947-3 |
Environnement6
| Classe De Protection Contre Les Chocs Électriques | Face avant de classe II |
|---|---|
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,500 cm |
| Largeur De L'emballage 1 | 15,000 cm |
| Longueur De L'emballage 1 | 44,000 cm |
| Poids De L'emballage (Kg) | 1,314 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 11 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 15,400 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
