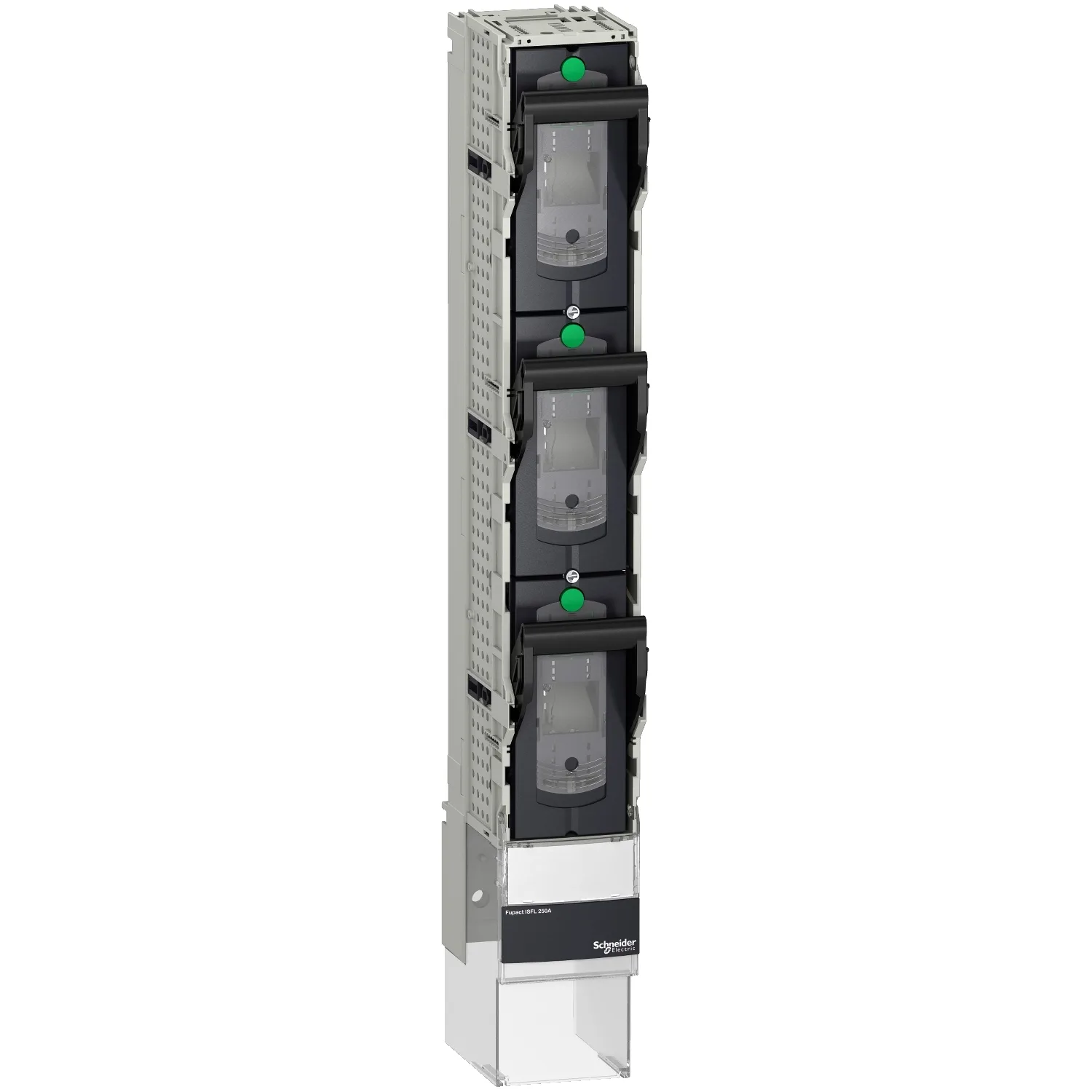

ISFL400A 185MM RACC. DIRE CT BUSBAR - INT
Schneider LV480902, ISFL400A 185MM RACC. DIRE CT BUSBAR - INT. Catégorie : Fupact INF, ISFL, ISFT. Demandez un devis pour le prix et le délai.
- Référence :LV480902
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :613.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- FuPacT
- Nom Du Produit
- FuPacT ISFL
- Nom De L'appareil
- ISFL400
- Type De Produit Ou Équipement
- Sectionneur inter-fusible
Description du produit
Cet appareil est un interrupteur-sectionneur à fusibles 1 pôle FuPacT ISFL400 pour raccordement direct sur barres omnibus de 185 mm. FuPacT ISFL est un sectionneur-fusible vertical efficace doté d'une structure compacte et d'un système modulaire. Grâce à ses dimensions, FuPacT ISFL ne nécessite pas d'espace supplémentaire pour le montage du transformateur de courant. Son interface est standardisée pour tous types d'appareils de mesure. Le courant assigné d'emploi pour la catégorie d'utilisation AC21B est de 400A à 690VAC, pour AC22B de 400A à 500VAC et pour AC23B de 400A à 415VAC. Le type de raccordement de fusible est DIN NH02. Le circuit de puissance est raccordé directement aux barres omnibus de 185 mm. Conforme aux normes IEC 60947-1 et IEC 60947-3.
Caractéristiques principales
- Offre à rupture simple
- Multiples tailles de châssis et types d'installation
- Connexion par crochets sur câble ou barre omnibus
- Crochets réversibles pour assurer la distribution aval ou amont
- Fixation très rapide pour un montage plus rapide
Caractéristiques techniques
Principales20
| Gamme | FuPacT |
|---|---|
| Nom Du Produit | FuPacT ISFL |
| Nom De L'appareil | ISFL400 |
| Type De Produit Ou Équipement | Sectionneur inter-fusible |
| Application De L'appareil | Protection, surveillance et contrôle des équipements; Distribution |
| Fonction De Signalisation | Dispositif de contrôle de fusible séparé |
| Description Des Pôles | 3 1P commutable |
| Nombre De Porte-fusibles | 3 |
| Type De Fusible | DIN |
| Taille Du Fusible | NH2 |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-3 |
| Coupure Visible | Oui |
| Coupure Pleinement Apparente | Oui |
| [Ith] Courant Thermique Conventionnel | 400 A ( 40 °C ) dissipation de puissance par fusible: 34 W |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 400 A à 40 °C, dissipation de puissance par fusible: 34 W |
| Puissance Dissipée Maximale Par Pôle | 53 W |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz; 800 V CA 50/60 Hz AC-20; 800 V CC DC-20 |
| [Ui] Tension Assignée D'isolement | 1000 V CA 50/60 Hz; 1000 V CC |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ie] Courant Assigné D'emploi | AC-21B: 400 A at 220/240 V CA 50/60 Hz; AC-21B: 400 A at 380/415 V CA 50/60 Hz; AC-21B: 400 A at 440/480 V CA 50/60 Hz; AC-21B: 400 A at 500 V CA 50/60 Hz; AC-21B: 400 A at 660/690 V CA 50/60 Hz; AC-21B: 250 A at 800 V CA 50/60 Hz; AC-22B: 400 A at 220/240 V CA 50/60 Hz; AC-22B: 400 A at 380/415 V CA 50/60 Hz; AC-22B: 400 A at 440/480 V CA 50/60 Hz; AC-22B: 400 A at 500 V CA 50/60 Hz; AC-23B: 400 |
Complémentaires21
| Pouvoir De Coupure | 120 kA à 415 V (CA); 120 kA à 500 V (CA); 120 kA à 690 V (CA) |
|---|---|
| [Icw] Courant Assigné De Courte Durée Admissible | 15 kA pour 1 s |
| [Im] Pouvoir De Coupure Et De Fermeture Assigné | 30 kA à 690 V |
| Service Nominal | Ininterrompu |
| Type De Commande | Poignée de porte-fusibles |
| Dispositif De Cadenassage | 3 cadenas |
| Position De Montage | Verticale |
| Mode D'installation | Fixe |
| Support De Montage | Jeu de barres |
| Emplacement De Montage | L'un sur l'autre |
| Fonctionnement Des Contacts | Interruption simple |
| Durée De Vie Mécanique | 800 cycle |
| Durée De Vie Électrique | AC-21B: 200 cycle 690 V CA 50/60 Hz; AC-22B: 200 cycle 500 V CA 50/60 Hz; AC-23B: 200 cycle 415 V CA 50/60 Hz |
| Mode De Raccordement | Connexion à vis en aval M12 400 A; Connexion directe en amont 400 A 185 mm |
| Couple De Serrage | 32 N.m |
| Largeur | 100 mm |
| Hauteur | 741 mm |
| Profondeur | 190 mm |
| Poids Net | 5 kg |
| Normes | EN/IEC 60947-1; EN/IEC 60947-3 |
| Certifications Du Produit | CE; CCC <= 690 V; EAC <= 690 V |
Environnement6
| Classe De Protection Contre Les Chocs Électriques | Face avant de classe II |
|---|---|
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 11,4 cm |
| Largeur De L'emballage 1 | 21,6 cm |
| Longueur De L'emballage 1 | 78,7 cm |
| Poids De L'emballage (Kg) | 6,0 kg |
| Type D'emballage 2 | P12 |
| Nb Produits Dans L'emballage 2 | 50 |
| Hauteur De L'emballage 2 | 117,0 cm |
| Largeur De L'emballage 2 | 80,0 cm |
| Longueur De L'emballage 2 | 120,0 cm |
| Poids De L'emballage 2 | 312,0 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
