Schneider

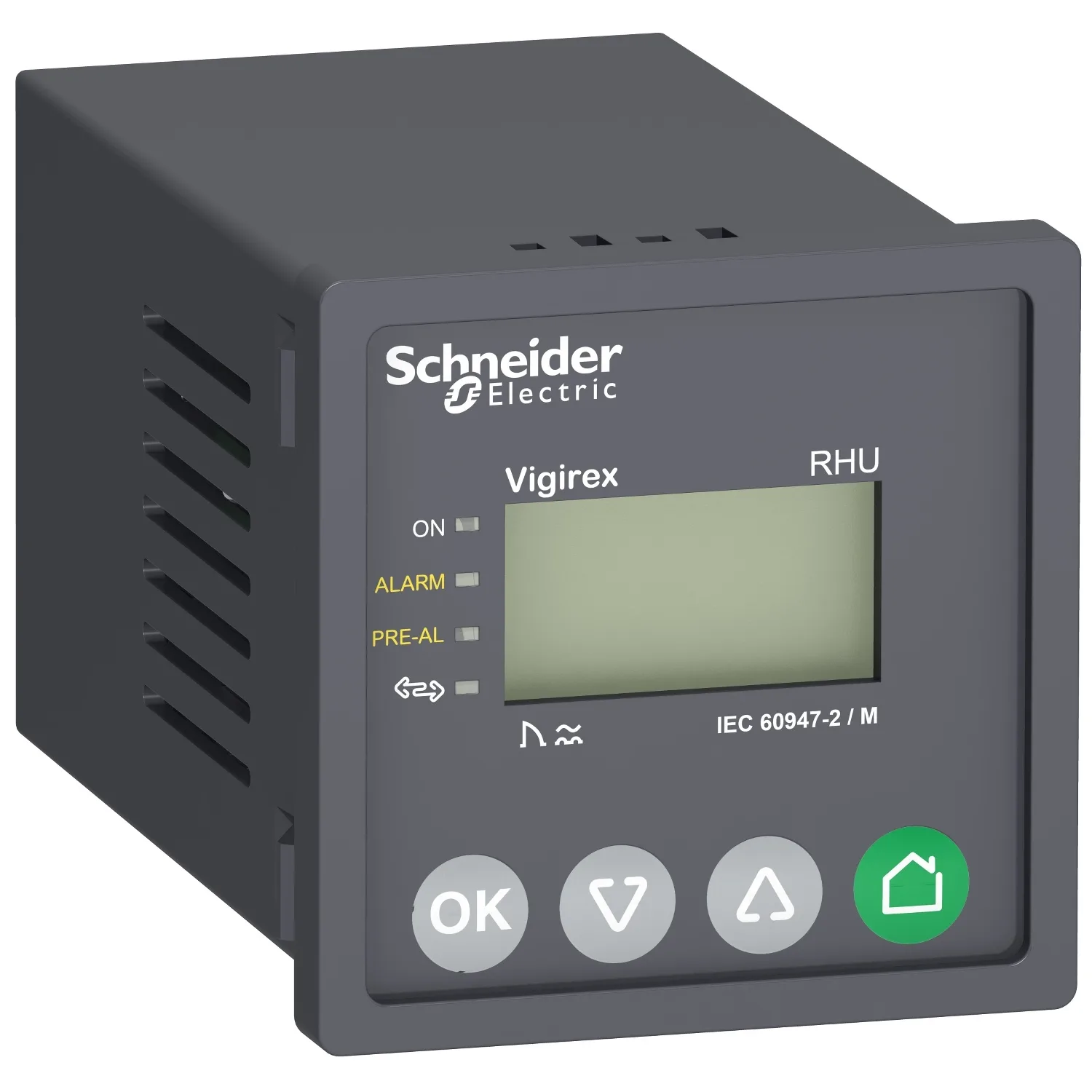

Vigirex RHU - relais differentiel - 0,03 à 30A - 240V CA - encastré
Schneider LV481003, Vigirex RHU - relais differentiel - 0,03 à 30A - 240V CA - encastré. Catégorie : "VigiPacT". Demandez un devis pour le prix et le délai.
- Référence :LV481003
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,038.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- VigiPacT
- Nom De L'appareil
- RHU
- Utilisation Du Relais
- Relais de surveillance; Relais de protection
- Support De Montage
- Panneau avant
Description du produit
VigiPacT RHU est un relais de protection différentielle communiquant à montage en face avant. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie de biens et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. Il peut activer une alarme et une pré-alarme. La tension d'alimentation assignée est de 220/240VAC 50/60Hz. Il s'agit d'une classe de protection contre les fuites à la terre de type A. La sensibilité au courant va de 30mA à 30A. La temporisation est réglable de 0 à 4.5s. Il s'installe sur un tableau de répartition en face avant et le degré de protection est IP40. Il doit être associé à un tore ou à un capteur rectangulaire compatible de type A de Schneider Electric. Il est conforme aux normes IEC 60755, IEC 60947-2 annexe M et IEC 60947-5-1. Le RHU est intégré dans l'architecture Smart Panel avec la communication Modbus.
Caractéristiques principales
- "Les relais VigiPacT assurent la coordination avec les disjoncteurs ComPacT (coupure en moins de 40ms)"
- "Surveillance continue de l'alimentation électrique, de la liaison relais/tore et de l'électronique interne"
- "Isolation renforcée des relais VigiPacT (catégorie de surtension IV)"
- "Accès aux réglages protégé par un capot plombable ou un mot de passe"
- Conforme RoHS et REACH
Caractéristiques techniques
Principales20
| Gamme | VigiPacT |
|---|---|
| Nom De L'appareil | RHU |
| Type De Produit Ou Équipement | Relais différentiel de signalisation et protection |
| Utilisation Du Relais | Relais de surveillance; Relais de protection |
| Support De Montage | Panneau avant |
| Classe De Protection Différentielle | Type A |
| Type De Réglage | Adresse Modbus; Clavier |
| Type De Réglage De Sensibilité Différentielle | Réglable |
| Sensibilité Aux Fuites À La Terre | 0,03…1 A, réglable par pas de 0,001 A; 1…30 A, réglable par pas de 0,1 A |
| Temporisation De Fuite À La Terre | Instantané for 0,03 A; Réglable 0…4,5 s for 0,03…30 A réglable par pas de 10 ms |
| Réglage Du Seuil | 0,015...1 A réglable par pas de 0,001 A pré-alarme; 1...30 A réglable par pas de 0,1 A pré-alarme; 0,03...1 A réglable par pas de 0,001 A alarme; 1...30 A réglable par pas de 0,1 A alarme |
| Capteurs De Courant Compatibles | VigiPacT TOA capteur de courant différentielle; VigiPacT A capteur de courant différentielle; VigiPacT L capteur de courant différentielle |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 8 A |
| Charge Minimum | 10 mA à 12 V |
| [Us] Tension D'alimentation | 220...240 V CA 50/60 Hz 70...110 % |
| Puissance Consommée En VA | 8 VA |
| Système De Surveillance Distribué | 1000 V - CA à 50/60 Hz (maximum); 1000 V - CA à 400 Hz (maximum) |
| Schéma De Liaison À La Terre | TT; TN-S; IT |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| Remise À Zéro | Réinitialisation à distance |
Complémentaires18
| Fonction Test | Test à distance; Test à distance (via communication); Local |
|---|---|
| Composition De Contacts De Signalisation | 1 F/O alarme sans défaillance; 1 NO pré-alarme sans défaillance |
| Type De Mesure | Mesure interne du courant de défaut de la terre, plage : 20...200 %, précision : +/- 20 % |
| Durée D’actualisation | 0,5 s |
| Service De Communication | Modbus esclave |
| Protection Des Réglages | Protégé par code d'accès |
| Mode De Raccordement | Circuit d'alarme: bornier câble(s) 0,2…2,5 mm² flexible AWG 22...AWG 12; Circuit d'alarme: bornier câble(s) 0,2…2,5 mm² rigide AWG 22...AWG 12; Test du relais et remise à zéro des défauts: bornier câble(s) 0,2…2,5 mm² flexible AWG 22...AWG 12; Test du relais et remise à zéro des défauts: bornier câble(s) 0,2…2,5 mm² rigide AWG 22...AWG 12; Capteur: bornier câble(s) 0,2…2,5 mm² flexible AWG 22...AW |
| Longueur De Dénudage Des Fils | Circuit d'alarme : 6 mm; Test du relais et remise à zéro des défauts : 6 mm; Capteur : 6 mm; Présence de tension : 6 mm; Alimentation : 6 mm; Pré-alarme : 6 mm |
| Couple De Serrage | Circuit d'alarme : 0,5 N.m; Test du relais et remise à zéro des défauts : 0,5 N.m; Capteur : 0,5 N.m; Présence de tension : 0,5 N.m; Alimentation : 0,5 N.m; Pré-alarme : 0,5 N.m |
| Normes | EN/IEC 60947-2 Annexe M; EN/IEC 60755 |
| Largeur | 72 mm |
| Hauteur | 72 mm |
| Profondeur | 117 mm |
| Dimensions De La Découpe | 68 x 68 mm |
| Poids Net | 0,3 kg |
| Degré De Protection IP | IP40 face avant : se conformer à CEI 60529; IP30 autres parties : se conformer à CEI 60529; IP20 connexion : se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Tenue Mécanique | Vibrations 13,2 à 100 Hz : 0,7 g; Vibrations 2...13,2 Hz : +/- 1 mm |
Environnement8
| Caractéristique D'environnement | Exposition à la chaleur humide hors service se conformer à CEI 60068-2-30; Exposition à la chaleur humide en service se conformer à CEI 60068-2-56; Brouillard salin se conformer à CEI 60068-2-52 |
|---|---|
| Catégorie De Surtension | IV |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Compatibilité Électromagnétique | Émissions transmises par conduction et rayonnées : ,B se conformer à CISPR 11; Test d'immunité aux radio-fréquences conduites : ,3 se conformer à CEI 61000-4-6; Test d'immunité aux transitoires électriques rapides : ,4 se conformer à CEI 61000-4-2; Perturbation transmise par conduction à haute énergie : ,4 se conformer à CEI 61000-4-5; Perturbation transmise par conduction à faible énergie : ,4 se |
| Humidité Relative | 95 % à 55 °C |
| Degré De Pollution | 3 se conformer à CEI 60664-1 |
| Température De L'air Ambiant En Fonctionnement | -25…55 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,5 cm |
| Largeur De L'emballage 1 | 11,0 cm |
| Longueur De L'emballage 1 | 15,5 cm |
| Poids De L'emballage (Kg) | 430,0 g |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 24 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 40,0 cm |
| Longueur De L'emballage 2 | 60,0 cm |
| Poids De L'emballage 2 | 11,086 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
