Schneider

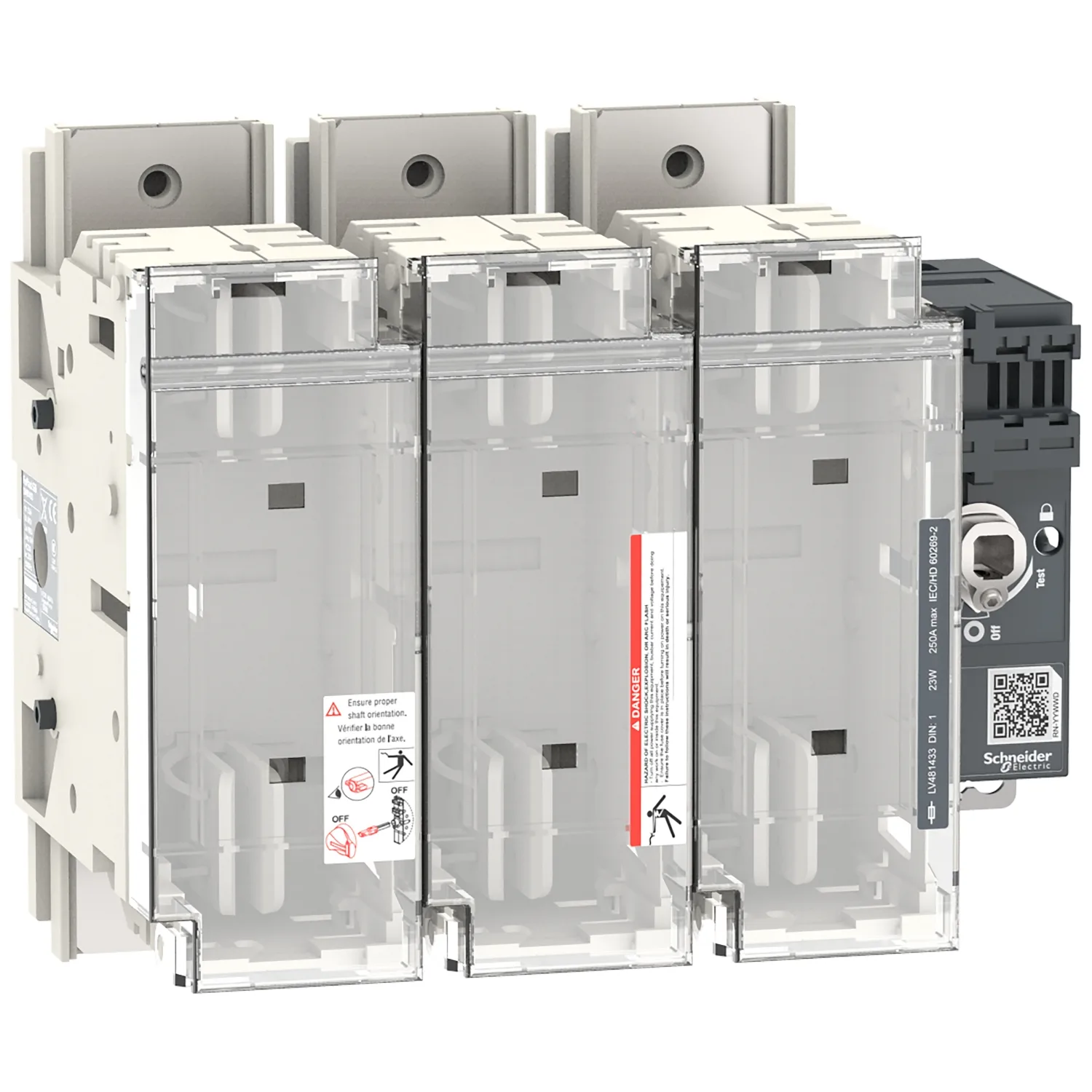

FuPact GS - interrupteur sectionneur fusible - 250A - 3P - DIN 0/1 - F&R CTRL
Schneider LV481433, FuPact GS - interrupteur sectionneur fusible - 250A - 3P - DIN 0/1 - F&R CTRL. Catégorie : Fupact INF, ISFL, ISFT. Demandez un devis pour le prix et le délai.
- Référence :LV481433
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :578.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- FuPacT
- Nom Du Produit
- FuPacT GS
- Nom De L'appareil
- GSD250
- Type De Produit Ou Équipement
- Interrupteur-sectionneur fusible
Description du produit
- Fournit une protection contre les courts-circuits et les surcharges dans les circuits de distribution
- Pour les catégories d'utilisation AC22A/AC23A, courant assigné d'emploi 250A / 690VAC
- Doit être utilisé avec des fusibles DIN FuPacT GSD250 de taille de couteau 1
- Peut être équipé d'une poignée frontale directe ou d'une poignée de commande rotative externe montée à l'avant ou sur le côté droit
- Différentes tailles d'arbres utilisées pour les poignées de commande prolongées (200mm, 320mm ou 400mm)
- La version 3 pôles FuPacT GSD250 peut également être équipée de divers accessoires et auxiliaires tels que des contacts auxiliaires, des modules neutres externes, des accessoires de raccordement et des protège-bornes
- Conforme aux normes IEC 60947-1 et IEC 60947-3.
Caractéristiques principales
- Offre à double sens pour un haut niveau de sécurité et de performance
- L'ouverture et la fermeture rapides se produisent indépendamment de l'action de l'opérateur
- Les connexions de fusibles sont compatibles avec les fusibles BS, NFC et DIN
- Facile à installer, à utiliser et à entretenir
- Options de montage multiples et de connecteurs de câbles
Caractéristiques techniques
Principales19
| Gamme | FuPacT |
|---|---|
| Nom Du Produit | FuPacT GS |
| Nom De L'appareil | GSD250 |
| Type De Produit Ou Équipement | Interrupteur-sectionneur fusible |
| Application De L'appareil | Protection, surveillance et contrôle des équipements; Distribution |
| Description Des Pôles | 3P |
| Nombre De Porte-fusibles | 3 |
| Type De Fusible | DIN |
| Taille Du Fusible | NH1 |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-3 |
| Coupure Visible | Non |
| Coupure Pleinement Apparente | Oui |
| [Ith] Courant Thermique Conventionnel | 250 A ( 35 °C ) dissipation de puissance par fusible: 23 W |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 250 A à 35 °C, dissipation de puissance par fusible: 23 W |
| Puissance Dissipée Maximale Par Pôle | 19 W |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz; 800 V CA 50/60 Hz AC-20 |
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| [Ie] Courant Assigné D'emploi | AC-22A: 250 A at 220/240 V CA 50/60 Hz; AC-23A: 250 A at 220/240 V CA 50/60 Hz; AC-22B: 250 A at 220/240 V CA 50/60 Hz; AC-23B: 250 A at 220/240 V CA 50/60 Hz; AC-22A: 250 A at 380/415 V CA 50/60 Hz; AC-23A: 250 A at 380/415 V CA 50/60 Hz; AC-22B: 250 A at 380/415 V CA 50/60 Hz; AC-23B: 250 A at 380/415 V CA 50/60 Hz; AC-22A: 250 A at 660/690 V CA 50/60 Hz; AC-23A: 250 A at 660/690 V CA 50/60 Hz; |
Complémentaires18
| [Iq] Breaking Capacity With Fuses (kA RMS) | 80 kA à 415 V (CA); 50 kA à 690 V (CA) |
|---|---|
| Puissance Assignée D'emploi En W | 132 kW à 380/400 V; 220 kW à 660/690 V |
| Type Et Composition Des Contacts | 3 NO |
| Type De Levier De Manœuvre | Avant direct; Avant externe; Côté droit externe |
| Dispositif De Cadenassage | 3 cadenas |
| Position De Montage | Verticale |
| Mode D'installation | Fixe |
| Support De Montage | Plaque arrière |
| Durée De Vie Mécanique | 10000 cycle |
| Durée De Vie Électrique | AC-22A: 1000 cycle 415 V CA 50/60 Hz; AC-23A: 1000 cycle 415 V CA 50/60 Hz; AC-22A: 1000 cycle 690 V CA 50/60 Hz; AC-23A: 1000 cycle 690 V CA 50/60 Hz |
| Mode De Raccordement | Circuit de puissance: connecteurs de câbles nus 32 mm²; Circuit de puissance: bornes à anneau 95…240 mm² |
| Couple De Serrage | Circuit de puissance: 25 N.m |
| Largeur | 234 mm |
| Hauteur | 195 mm |
| Profondeur | 146 mm |
| Poids Net | 3,2 kg |
| Normes | EN/IEC 60947-1; EN/IEC 60947-3 |
| Certifications Du Produit | CE; CCC; EAC |
Environnement7
| Classe De Protection Contre Les Chocs Électriques | Face avant de classe II |
|---|---|
| Degré De Protection IP | IP20 se conformer à CEI 60529 (avec couvercle de borne) |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -40…80 °C |
| Flame Resistance | 850 °C couvercle de fusible se conformer à CEI 60695-2-1; 960 °C corps se conformer à CEI 60695-2-1 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 20,500 cm |
| Largeur De L'emballage 1 | 21,500 cm |
| Longueur De L'emballage 1 | 34,000 cm |
| Poids De L'emballage (Kg) | 3,519 kg |
| Type D'emballage 2 | S06 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 75,000 cm |
| Largeur De L'emballage 2 | 60,000 cm |
| Longueur De L'emballage 2 | 80,000 cm |
| Poids De L'emballage 2 | 46,500 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
